ePMP1000 2.4 ghz линк 400м разбир полетов

Итак, имеем 2 шт ePMP1000 от Камбиум Нетворкс.

Установлены в городе, расстояние 400метров.



Проблемы:

1. Изпод клиентской станции пингуется, но отказывается пускать через браузер AP

2. Сам линк:

Operating Frequency 2452 MHz

Operating Channel Bandwidth 20 MHz

Transmitter Output Power 11 dBm

Antenna Gain 11 dBi

Country Other

Subscriber Module Priority Normal

Network Mode Bridge

Downlink RSSI -41 dBm

Downlink SNR 43 dB

Uplink MCS MCS 4 аплинк сильно скачет.

Downlink MCS MCS 14



Пинги по 32б рваные, от 6 до 600мс

На Базе мощность 30dbm



Встроенный тест скорости показал 56mb DL , 0,8 mbit UL

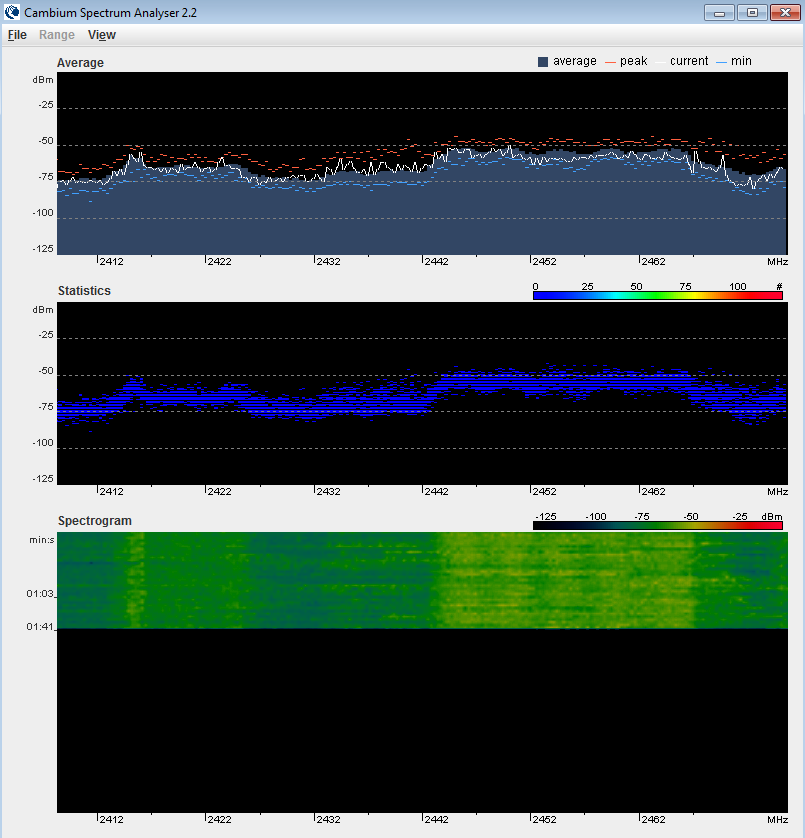

post-69458-018838300 1412595717_thumb.png

Edited by sexp

Share this post


Link to post
Share on other sites

Установлены в городе, расстояние 400метров.

На Базе мощность 30dbm

Рукалицо.

Share this post


Link to post
Share on other sites

Установлены в городе, расстояние 400метров.

На Базе мощность 30dbm

Рукалицо.

Это я уже знаю)



Подскажите лучше, как получить доступ к удаленному девайсу? я бы уже давно поигрался с настройками...

Share this post


Link to post
Share on other sites

Подскажите лучше, как получить доступ к удаленному девайсу? я бы уже давно поигрался с настройками...

Поменять местами АП и СПЕ, или залить конфиги, или настроить "наоборот", попробовать по дефолтному айпи попасть на АП.

Share this post


Link to post
Share on other sites

Итак, имеем 2 шт ePMP1000 от Камбиум Нетворкс.

Установлены в городе, расстояние 400метров.



Проблемы:

1. Изпод клиентской станции пингуется, но отказывается пускать через браузер AP

2. Сам линк:

Operating Frequency 2452 MHz

Operating Channel Bandwidth 20 MHz

Transmitter Output Power 11 dBm

Antenna Gain 11 dBi

Country Other

Subscriber Module Priority Normal

Network Mode Bridge

Downlink RSSI -41 dBm

Downlink SNR 43 dB

Uplink MCS MCS 4 аплинк сильно скачет.

Downlink MCS MCS 14



Пинги по 32б рваные, от 6 до 600мс

На Базе мощность 30dbm



Встроенный тест скорости показал 56mb DL , 0,8 mbit UL

Уменьшите мощность на базе Tx до 23 дБм. Также на базе повысьте сигнал UL, выставив STA Target -45 дБм . И уйдите лучше в начало диапазона,например 2430 Мгц, у Вас помехи на 2452 Мгц -60 дБм, еще удивительно как на дефолтном UL RSSI-60 дБм линк поднялся.

Share this post


Link to post
Share on other sites

Уменьшите мощность на базе Tx до 23 дБм. Также на базе повысьте сигнал UL, выставив STA Target -45 дБм . И уйдите лучше в начало диапазона,например 2430 Мгц, у Вас помехи на 2452 Мгц -60 дБм, еще удивительно как на дефолтном UL RSSI-60 дБм линк поднялся.

Рукалицо, по дефолту доступа к АП со стороны езернета СПЕ отсутствует, возможно был какойто костыль это обойти, точно не помню.

Share this post


Link to post
Share on other sites

Уменьшите мощность на базе Tx до 23 дБм. Также на базе повысьте сигнал UL, выставив STA Target -45 дБм . И уйдите лучше в начало диапазона,например 2430 Мгц, у Вас помехи на 2452 Мгц -60 дБм, еще удивительно как на дефолтном UL RSSI-60 дБм линк поднялся.

Рукалицо, по дефолту доступа к АП со стороны езернета СПЕ отсутствует, возможно был какойто костыль это обойти, точно не помню.

На AP надо разрешить доступ к AP не только через ethernet, но и по радио через СПЕ.

Share this post


Link to post
Share on other sites

Уменьшите мощность на базе Tx до 23 дБм. Также на базе повысьте сигнал UL, выставив STA Target -45 дБм . И уйдите лучше в начало диапазона,например 2430 Мгц, у Вас помехи на 2452 Мгц -60 дБм, еще удивительно как на дефолтном UL RSSI-60 дБм линк поднялся.

Рукалицо, по дефолту доступа к АП со стороны езернета СПЕ отсутствует, возможно был какойто костыль это обойти, точно не помню.

На AP надо разрешить доступ к AP не только через ethernet, но и по радио через СПЕ.

Замечательно, расскажи всем как это сделать со стороны езернета СПЕ ?

Share this post


Link to post
Share on other sites

Уменьшите мощность на базе Tx до 23 дБм. Также на базе повысьте сигнал UL, выставив STA Target -45 дБм . И уйдите лучше в начало диапазона,например 2430 Мгц, у Вас помехи на 2452 Мгц -60 дБм, еще удивительно как на дефолтном UL RSSI-60 дБм линк поднялся.

Рукалицо, по дефолту доступа к АП со стороны езернета СПЕ отсутствует, возможно был какойто костыль это обойти, точно не помню.

На AP надо разрешить доступ к AP не только через ethernet, но и по радио через СПЕ.

AP Management Access InterfaceLAN OnlyLAN and WLAN

Нашел, спасибо

Косяк конечно, по умолчанию должен быть открытым доступ.



Уменьшите мощность на базе Tx до 23 дБм. Также на базе повысьте сигнал UL, выставив STA Target -45 дБм . И уйдите лучше в начало диапазона,например 2430 Мгц, у Вас помехи на 2452 Мгц -60 дБм, еще удивительно как на дефолтном UL RSSI-60 дБм линк поднялся.

Рукалицо, по дефолту доступа к АП со стороны езернета СПЕ отсутствует, возможно был какойто костыль это обойти, точно не помню.

На AP надо разрешить доступ к AP не только через ethernet, но и по радио через СПЕ.

Замечательно, расскажи всем как это сделать со стороны езернета СПЕ ?

никак, это к ДОРОГЕ)

Edited by sexp

Share this post


Link to post
Share on other sites

Все поменял.

Получил:

Downlink

52.938 Mbps

Uplink

16.812 Mbps



На базе 24db мощность.

Distance from AP 0.599 kilometers

Operating Frequency 2427 MHz

Operating Channel Bandwidth 20 MHz

Downlink RSSI -47 dBm

Downlink SNR 37 dB

Transmitter Output Power 26

Uplink MCS MCS 14

Downlink MCS MCS 13



На 40 мгц скорость чуть чуть выше.

НО как я понял из спектрограммы - в этом месте про 40 мгц можно забыть.

Share this post


Link to post
Share on other sites

Все поменял.

Получил:

Downlink

52.938 Mbps

Uplink

16.812 Mbps



На базе 24db мощность.

Distance from AP 0.599 kilometers

Operating Frequency 2427 MHz

Operating Channel Bandwidth 20 MHz

Downlink RSSI -47 dBm

Downlink SNR 37 dB

Transmitter Output Power 26

Uplink MCS MCS 14

Downlink MCS MCS 13



На 40 мгц скорость чуть чуть выше.

НО как я понял из спектрограммы - в этом месте про 40 мгц можно забыть.

Можно еще поднять UL. Поставьте STA target -40 дБм. Проверьте, что DL /UL ratio Flexible.

На новых установках пробуйте 40 Мгц.

Share this post


Link to post
Share on other sites

Distance from AP 0.299 kilometers

Operating Frequency 2427 MHz

Operating Channel Bandwidth 20 MHz

Downlink RSSI -47 dBm

Downlink SNR 37 dB

Transmitter Output Power 27

Uplink MCS MCS 13

Downlink MCS MCS 13



лучше не получается...

но есть одно НО - эти параметры получаются при разносе: АП у клиента - станция на исходящем здании. реальная закачка - 30Мбит на вход, 25 на выход.

Share this post


Link to post
Share on other sites

Distance from AP 0.599 kilometers

Distance from AP 0.299 kilometers

"пляшет" этот параметр, уменьшайте мощность.

Share this post


Link to post
Share on other sites

Operating Frequency 5910 MHz

Operating Channel Bandwidth 40 MHz

Transmitter Output Power 30

Antenna Gain 13 dBi

Country Other

Subscriber Module Priority Normal

Network Mode Bridge

Downlink RSSI -53 dBm

Downlink SNR 43 dB

Uplink MCS MCS 15

Downlink MCS MCS 15

Ethernet Interface 100Mbps/Full

Wireless Interface Up

Distance from AP 0.449 kilometers



Поменял железки на 5ghz.

Внутренний тест показал

Downlink

186.846 Mbps

Uplink

123.282 Mbps



Реально прокачали 56\40 мбит, но это ноутбук слабенький, я думаю можно и больше.



На базе 23dBm мощность стоит

Edited by sexp

Share this post


Link to post
Share on other sites

Простите, а 23 децибела не дофига ли для полукилометра? Или у вас даже 5 ГГц эфир такой убитый?

Share this post


Link to post
Share on other sites

Простите, а 23 децибела не дофига ли для полукилометра? Или у вас даже 5 ГГц эфир такой убитый?



Снизил мощность на базе до 18ДБ



Distance from AP 0.299 kilometers

Operating Frequency 5910 MHz

Operating Channel Bandwidth 20 MHz

Downlink RSSI -54 dBm

Downlink SNR 43 dB

Transmitter Output Power 25

Uplink MCS MCS 15

Downlink MCS MCS 15

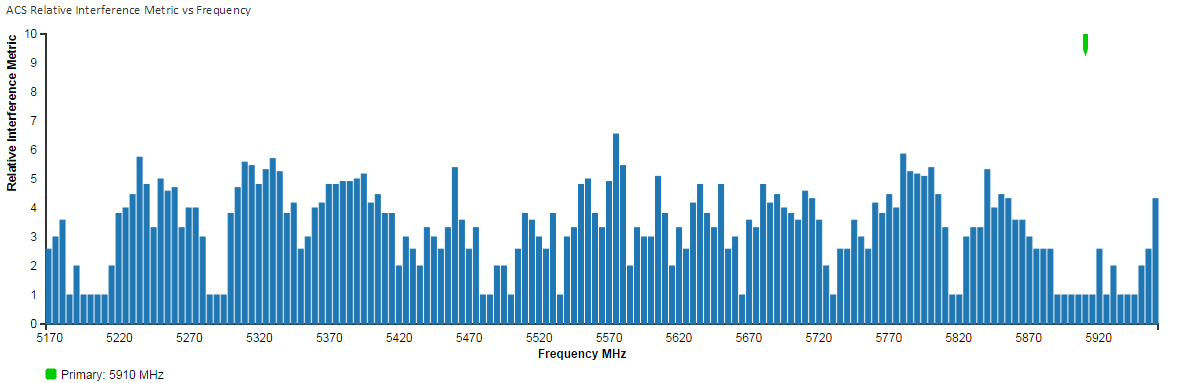

post-69458-055457400 1413897537_thumb.png

Share this post


Link to post
Share on other sites

Снизил мощность на базе до 18ДБ

Простите, а 18 децибел не дофига ли для полукилометра? А СРЕ у вас с какой мощностью работает?

Это не траблшутинговые вопросы, это просто робкая попытка помочь неизвестным мне связистам из вашего района/города.

Share this post


Link to post
Share on other sites

Снизил мощность на базе до 18ДБ

Простите, а 18 децибел не дофига ли для полукилометра? А СРЕ у вас с какой мощностью работает?

Это не траблшутинговые вопросы, это просто робкая попытка помочь неизвестным мне связистам из вашего района/города.

если я снижаю мощность на базе, она увеличивает мощность на клиенте.

Скажем: на базе ставлю 14, клиент прыгает на 28

Share this post


Link to post
Share on other sites

Скажем: на базе ставлю 14, клиент прыгает на 28

Мощность Tx клиента регулируется на базе STA target power level и она никак не связана с мощностью Tx базы.

Share this post


Link to post
Share on other sites

Скажем: на базе ставлю 14, клиент прыгает на 28

Мощность Tx клиента регулируется на базе STA target power level и она никак не связана с мощностью Tx базы.

оно ?

Subscriber Module Target Receive Level

Share this post


Link to post
Share on other sites

Скажем: на базе ставлю 14, клиент прыгает на 28

Мощность Tx клиента регулируется на базе STA target power level и она никак не связана с мощностью Tx базы.

оно ?

Subscriber Module Target Receive Level

Да.

Share this post


Link to post
Share on other sites

я поставил 55, тоесть теперь АР будет всех клиентов стараться приводить к этому уровню сигнала.

Share this post


Link to post
Share on other sites

я поставил 55, тоесть теперь АР будет всех клиентов стараться приводить к этому уровню сигнала.

Да.

Share this post


Link to post
Share on other sites

я поставил 55, тоесть теперь АР будет всех клиентов стараться приводить к этому уровню сигнала.

Стесняюсь спросить, а -55 не дофига ли? Или у вас шум выше -80?

Share this post


Link to post
Share on other sites

я поставил 55, тоесть теперь АР будет всех клиентов стараться приводить к этому уровню сигнала.

Стесняюсь спросить, а -55 не дофига ли? Или у вас шум выше -80?

если ставлю -60, то начинает падать модуляция - скорость.
