Кто может обьяснить популярно диаграмму return loss в datasheet оборудования ubiquiti?

Как выбрать оптимальную частоту при построении линка с разным оборудованием на концах (Bridge->Nanostation, Rocket->Bridge), при условии что радиоефир не загажен.

P.S. Просьба отвечать знающим людям.

Можно на примере NanoBridge M5.

post-87535-091448000 1410887714_thumb.jpg

Share this post


Link to post
Share on other sites

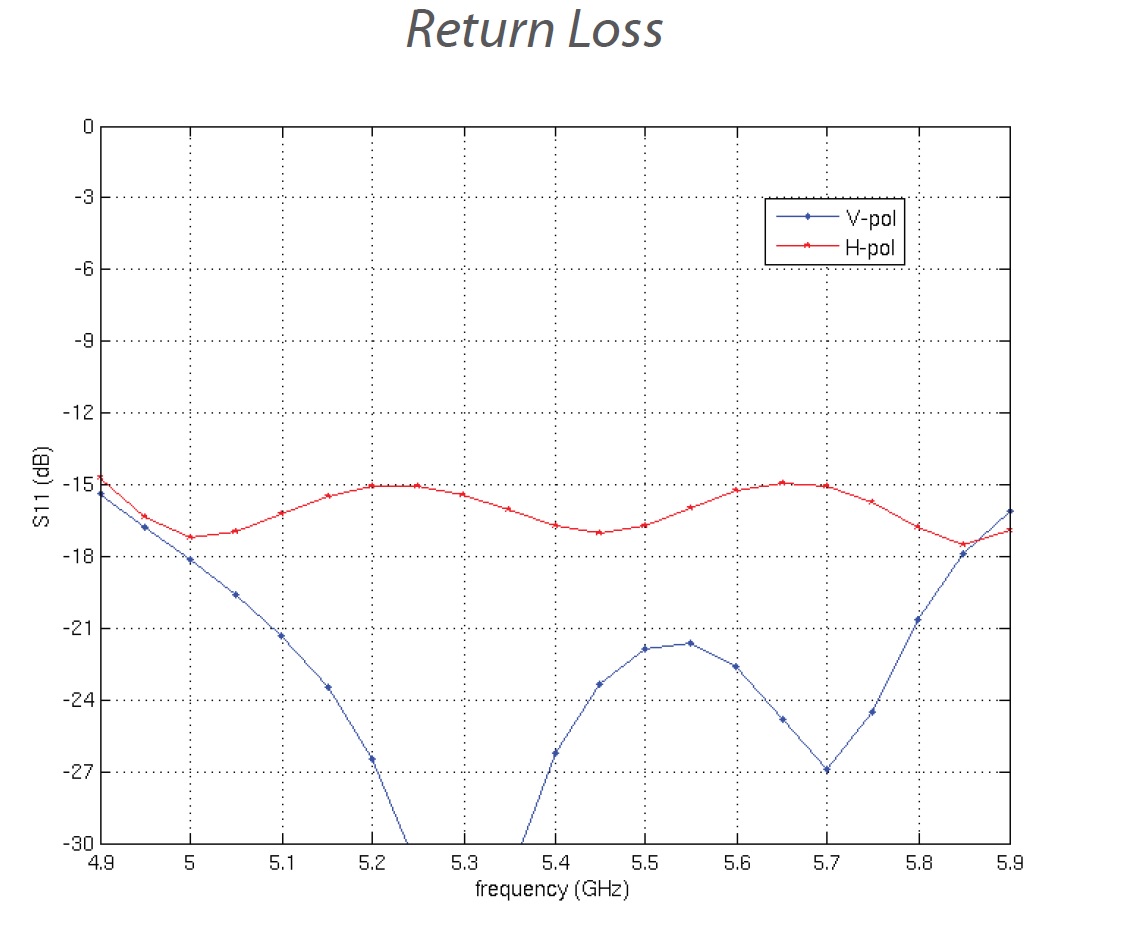

Показан return loss для обеих поляризаций, чем выше тем лучше.

сопряжение станций разных типов основано на том, чтобы отыскать рабочую частоту, на которой достигается лучший return loss для всех станций линка. Другое дело что обычно этой характеристикой можно пренебречь

Share this post


Link to post
Share on other sites

если я не ошибаюсь, этот график - прямая связь с КСВ. вроде, лучше, когда значение КСВ стремится к 1, и чем ниже Return Loss тем ближе КСВ к 1, конкретно на этом графике вертикальная поляризация бриджа условно должна работать лучше в 5.3 чем в 4.9

Калькулятор: http://www.cbplus.ru/soft/ksvvvp.htm



а вот можно ли верить этим графикам - уже отдельный разговор)))

Share this post


Link to post
Share on other sites

Я заметил существенную разницу в прокачке, в зависимости от частоты, на которой работает линк. Пытаюсь найти связь между return loss и качеством линка.
