Вопрос по конвертеру X2-SFP

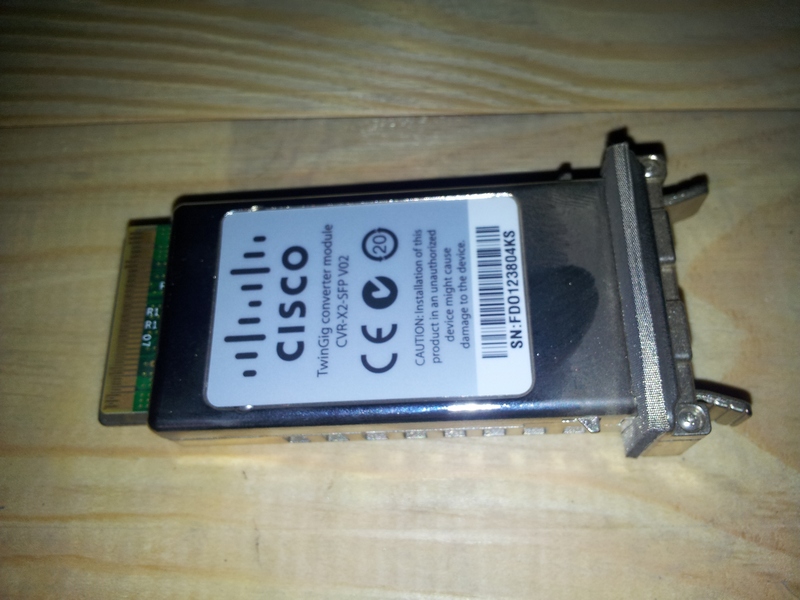

Есть модуль, изображенный на фото.

Это конвертер на гигабитный SFP?

Или на десятигигабитный SFP+?



Смущает, что на сайте Cisco в артикуле есть явное указание на 10G (CVR-X2-SFP10G), а тут он называется CVR-X2-SFP.

Да и выглядит немного иначе — по ссылке он с одним портом, а у меня он на два порта.


Share this post


Link to post
Share on other sites

это twingig конвертер

из одного X2 делает два гигабитных SFP

должна быть поддержка со стороны железки

например, работает в модуле для 4900M WS-X4908-10GE

Share this post


Link to post
Share on other sites

А, вот оно что.

Значит не подойдет, мне именно 10G нужно.



Офтоп: а как он делает из 10 2? Там же буфер нужен внутри конвертера? А по виду не скажешь, что в нем достаточный буфер под 10 Гбит/с.

Share this post


Link to post
Share on other sites

Офтоп: в x2 на модуль идут 4 дифпары по 2,5 Гбит/с. Вот на 2 из них и подключаются sfp.



А вот переходник на sfp+ имеет специальный чип, пересобирающий буфер в несколько бит для отправки по одной паре со скоростью 10 гбит/с

Share this post


Link to post
Share on other sites

для 10G у циски он называется OneX. в нем всего одна дырка под sfp+, не ошибешся.

Share this post


Link to post
Share on other sites

Я такой модуль вскрывал. На X2 разъеме довольно много неиспользуемых контактов. Туда Cisco подключает EEPROM SFP и некоторые сигналы. Каких-либо крупных микросхем, которые преобразуют сигналы там нет. Эта вещица скорее всего заработает на определенных Cisco, т.к. использует недокументированные контакты в разъеме

Share this post


Link to post
Share on other sites

это twingig конвертер

из одного X2 делает два гигабитных SFP

Он работает только с таким же на другой стороне?

Или можно подключить в обычный SFP?

Конвертер под SFP+ задерживается, а я бы хотел сейчас настроить коммутатор, а затем просто проапгрейдить аплинки.
