[pavluchenko.r]

Схема:

провайдер (ethernet) - Cambium epmp 1000 (режим АР) - Cambium epmp 1000 (режим STA) - роутер Zyxel (авторизация на нем)

Кембиумы 2,4 GHz в режиме бридж с dhcp,

линию отстроил (ширина канала 20, downlink ~80Mbs uplink ~20Mbs)

ping 5-7 ms (около 90%) и до 200 ms (остальные 10%)

качество канала 80%

мощность канала 40% (плавает от 30 до 60)

При ширине канала 40 скорость выше, но пинг прыгает до 1200ms и не такой стабильный, мощность канала 15-20%.

протяженность линии 1200 м

препятствий нет, прямая видимость.



Первый вопрос - стоит ли обращать внимание на "прыгание" пинга?



Второе, и самое важное!

Провайдер по кабелю работает, втыкаю кабель в cambium, на другой стороне cambium за ним комп, который был только что проверен прямым проводом, нет IP от провайдера. Звоню в ТП, говорят нет линка, не видят mac.

Проблема усугубляется сложностью доступа к AP(чужая квартира, чужая крыша, ключи и тп:( ), т.е. снять все и проверить на возможности практически нет:(









====================конфиг клиента=======================

{

"template_props":

{

"templateName": "",

"templateDescription": "",

"device_type": "",

"version": "2.2"

},

"device_props":

{

"acsEnable": "0",

"acsScanMinDwellTime": "",

"acsScanMaxDwellTime": "",

"acsControl": "0",

"bcPriority": "0",

"cambiumInternetConnectionServerIP": "",

"centerFrequency": "2412",

"dataVLANEnable": "0",

"dataVLANVID": "",

"dataVLANVP": "",

"dfsAlternative1Bandwidth": "1",

"dfsAlternative1CenterFrequency": "",

"dfsAlternative2Bandwidth": "1",

"dfsAlternative2CenterFrequency": "",

"dhcpLanEnable": "0",

"dhcpLanLimit": "10",

"dhcpLanStart": "1",

"dhcpLanLeasetime": "24",

"dhcpOption82": "0",

"cambiumSSHServerEnable": "1",

"dmzEnable": "0",

"dmzIPAddress": "",

"httpPort": "80",

"httpsPort": "443",

"l2FirewallEnable": "0",

"l2WanRemoteAccess": "",

"l2SnmpLanRemoteAccess": "1",

"l2DHCPServersBelowSTA": "0",

"l3FirewallEnable": "0",

"mcPriority": "0",

"wirelessMgmtPacketRate": "",

"wirelessCcaEnable": "0",

"mgmtVLANEnable": "0",

"mgmtVLANVID": "",

"mgmtVLANVP": "",

"networkBridgeDNSIPAddrPrimary": "",

"networkBridgeDNSIPAddrSecondary": "",

"networkBridgeGatewayIP": "",

"networkBridgeIPAddr": "192.168.0.2",

"networkBridgeIPAddressMode": "2",

"networkBridgeMTU": "1500",

"networkBridgeNetmask": "255.255.255.0",

"networkLanAutoNegotiation": "1",

"networkLanSpeed": "100",

"networkLanDuplex": "1",

"networkLanDNSIPAddrPrimary": "",

"networkLanDNSIPAddrSecondary": "",

"networkLanGatewayIP": "",

"networkLanIPAddr": "10.1.1.254",

"networkLanIPAddressMode": "1",

"networkLanMTU": "1500",

"networkLanNetmask": "255.255.255.0",

"networkBroadcastStormEnabled": "0",

"networkBroadcastStormRate": "",

"networkMode": "2",

"networkSTP": "0",

"networkPortSecurity": "0",

"networkPortSecurityMax": "5",

"networkPortSecurityAgingTime": "300",

"networkWanDNSIPAddrPrimary": "",

"networkWanDNSIPAddrSecondary": "",

"networkWanGatewayIP": "",

"networkWanIPAddr": "192.168.0.2",

"networkWanIPAddressMode": "2",

"networkWanMTU": "",

"networkWanNetmask": "255.255.255.0",

"networkWanPPPoE": "0",

"networkWanPPPoEUsername": "",

"networkWanPPPoEPassword": "",

"networkWanPPPoEAC": "Cambium",

"networkWanPPPoEService": "temp",

"networkWanPPPoEAuth": "0",

"networkWanPPPoEMTU": "1492",

"networkWanPPPoEKeepAlive": "10",

"networkWanPPPoEMSSClamping": "0",

"portForwardingEntryEnable": "0",

"qosEnable": "0",

"snmpDomainAccessEnable": "0",

"snmpDomainAccessIP": "",

"snmpDomainAccessIPMask": "",

"snmpReadOnlyCommunity": "public",

"snmpReadWriteCommunity": "private",

"snmpSystemName": "CambiumNetworks",

"snmpSystemDescription": "",

"snmpTrapCommunity": "cambiumtrap",

"snmpTrapEnable": "0",

"systemConfigDeviceName": "RulLanStation",

"systemConfigETSILicense": "",

"systemConfigTimezone": "MSD-4",

"systemDeviceLocLatitude": "",

"systemDeviceLocLongitude": "",

"systemDeviceLocHeight": "",

"syslogServerIPFirst": "",

"syslogServerIPSecond": "",

"syslogServerIPThird": "",

"syslogServerIPFourth": "",

"syslogServerLogMask": "15",

"syslogServerLogToWeb": "0",

"systemNtpServerIPMode": "1",

"systemNtpServerPrimaryIP": "91.226.136.136",

"systemNtpServerSecondaryIP": "88.147.254.232",

"voipEnable": "0",

"webService": "1",

"wirelessAcceptableAPRSSIThreshold": "-80",

"wirelessAcceptableAPSNRThreshold": "0",

"wirelessCellSizeUnit": "2",

"wirelessDeviceCountryCode": "FA",

"wirelessInterfaceEncryption": "2",

"wirelessInterfaceEncryptionKey": "хххххххх",

"wirelessInterfaceiFreqReuseMode": "",

"wirelessInterfaceGuardInterval": "",

"wirelessInterfaceHTMode": "1",

"wirelessInterfaceMode": "2",

"wirelessInterfacePTPMode": "",

"wirelessInterfacePTPMACAddress": "",

"wirelessInterfaceScanFrequencyBandwidth": "3",

"wirelessInterfaceScanFrequencyListTwenty": "2412 2417 2422 2427 2432 2437 2442 2447 2452 2457 2462 2467 2472",

"wirelessInterfaceScanFrequencyListForty": "2422 2427 2432 2437 2442 2447 2452 2457 2462 ",

"wirelessInterfaceSSID": "",

"wirelessInterfaceSyncSource": "",

"wirelessInterfaceSyncHoldTime": "30",

"wirelessInterfaceTXPower": "7",

"wirelessInterfaceTDDAntennaGain": "13",

"wirelessInterfaceTDDRatio": "",

"wirelessInterfaceTPCTRL": "",

"wirelessInterfaceTPCMode": "",

"wirelessInterfaceUnblockUSfreqs": "",

"wirelessMaximumCellSize": "5",

"wirelessMaximumSTA": "",

"wirelessMIREnable": "",

"wirelessMIRSTAProfileNumber": "0",

"wirelessRadiusTimeout": "",

"wirelessRadiusRetry": "",

"wirelessRadiusGUIUserAuth": "",

"wirelessRadiusCurrentGUIUserAuth": "0",

"wirelessRadiusSeverInfo": "",

"wirelessRadiusIdentityStr": "anonymous",

"wirelessRadiusIdentityRealm": "cambiumnetworks.com",

"wirelessRadiusUsername": «xxxxxxxxx,

"wirelessRadiusPassword": «xxxxxxxx»x,

"wirelessRadiusUseDefaultCertificate": "1",

"wirelessRadiusUsePMP450Certificate": "1",

"wirelessRadiusUser1Certificate": "",

"wirelessRadiusUser2Certificate": "",

"wirelessSTAPriority": "0",

"wirelessSecurityMethod": "5",

"wirelessSmoothingBit": "",

"wirelessStaIsolate": "",

"wirelessCcaEnable": "0",

"systemConfigSWLockBit": "0",

"systemConfigHWLockBit": "0",

"prefferedAPTable": [

{

"prefferedListTableEntrySSID": "RusLan",

"prefferedListTableEntryKEY": "anastasia",

"prefferedListTableSecurityMethod": "4"

}

]

}

}









======================конфиг станции========================

{

"template_props":

{

"templateName": "",

"templateDescription": "",

"device_type": "",

"version": "2.2"

},

"device_props":

{

"acsEnable": "0",

"acsScanMinDwellTime": "50",

"acsScanMaxDwellTime": "300",

"acsControl": "0",

"bcPriority": "0",

"cambiumInternetConnectionServerIP": "",

"centerFrequency": "2467",

"dataVLANEnable": "0",

"dataVLANVID": "",

"dataVLANVP": "",

"dfsAlternative1Bandwidth": "1",

"dfsAlternative1CenterFrequency": "",

"dfsAlternative2Bandwidth": "1",

"dfsAlternative2CenterFrequency": "",

"dhcpLanEnable": "",

"dhcpLanLimit": "",

"dhcpLanStart": "",

"dhcpLanLeasetime": "",

"dhcpOption82": "0",

"cambiumSSHServerEnable": "1",

"dmzEnable": "",

"dmzIPAddress": "",

"httpPort": "80",

"httpsPort": "443",

"l2FirewallEnable": "0",

"l2WanRemoteAccess": "1",

"l2SnmpLanRemoteAccess": "1",

"l2DHCPServersBelowSTA": "0",

"l3FirewallEnable": "0",

"mcPriority": "0",

"wirelessMgmtPacketRate": "0",

"wirelessCcaEnable": "1",

"mgmtVLANEnable": "0",

"mgmtVLANVID": "",

"mgmtVLANVP": "",

"networkBridgeDNSIPAddrPrimary": "",

"networkBridgeDNSIPAddrSecondary": "",

"networkBridgeGatewayIP": "",

"networkBridgeIPAddr": "192.168.0.10",

"networkBridgeIPAddressMode": "2",

"networkBridgeMTU": "1500",

"networkBridgeNetmask": "255.255.255.0",

"networkLanAutoNegotiation": "1",

"networkLanSpeed": "100",

"networkLanDuplex": "1",

"networkLanDNSIPAddrPrimary": "",

"networkLanDNSIPAddrSecondary": "",

"networkLanGatewayIP": "",

"networkLanIPAddr": "10.1.1.254",

"networkLanIPAddressMode": "1",

"networkLanMTU": "",

"networkLanNetmask": "255.255.255.0",

"networkBroadcastStormEnabled": "",

"networkBroadcastStormRate": "",

"networkMode": "2",

"networkSTP": "0",

"networkPortSecurity": "0",

"networkPortSecurityMax": "5",

"networkPortSecurityAgingTime": "300",

"networkWanDNSIPAddrPrimary": "",

"networkWanDNSIPAddrSecondary": "",

"networkWanGatewayIP": "",

"networkWanIPAddr": "192.168.0.2",

"networkWanIPAddressMode": "2",

"networkWanMTU": "",

"networkWanNetmask": "255.255.255.0",

"networkWanPPPoE": "0",

"networkWanPPPoEUsername": "",

"networkWanPPPoEPassword": "",

"networkWanPPPoEAC": "Cambium",

"networkWanPPPoEService": "temp",

"networkWanPPPoEAuth": "0",

"networkWanPPPoEMTU": "1492",

"networkWanPPPoEKeepAlive": "10",

"networkWanPPPoEMSSClamping": "0",

"portForwardingEntryEnable": "",

"qosEnable": "0",

"snmpDomainAccessEnable": "0",

"snmpDomainAccessIP": "",

"snmpDomainAccessIPMask": "",

"snmpReadOnlyCommunity": "public",

"snmpReadWriteCommunity": "private",

"snmpSystemName": "RusLanBase",

"snmpSystemDescription": "",

"snmpTrapCommunity": "cambiumtrap",

"snmpTrapEnable": "0",

"systemConfigDeviceName": "RusLanBase",

"systemConfigETSILicense": "/AXXYYZZ/CEI/V1/KAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA/",

"systemConfigTimezone": "MSD-4",

"systemDeviceLocLatitude": "",

"systemDeviceLocLongitude": "",

"systemDeviceLocHeight": "",

"syslogServerIPFirst": "",

"syslogServerIPSecond": "",

"syslogServerIPThird": "",

"syslogServerIPFourth": "",

"syslogServerLogMask": "15",

"syslogServerLogToWeb": "0",

"systemNtpServerIPMode": "2",

"systemNtpServerPrimaryIP": "",

"systemNtpServerSecondaryIP": "",

"voipEnable": "0",

"webService": "1",

"wirelessAcceptableAPRSSIThreshold": "",

"wirelessAcceptableAPSNRThreshold": "",

"wirelessCellSizeUnit": "2",

"wirelessDeviceCountryCode": "OT",

"wirelessInterfaceEncryption": "1",

"wirelessInterfaceEncryptionKey": «хххххххх»,

"wirelessInterfaceiFreqReuseMode": "0",

"wirelessInterfaceGuardInterval": "1",

"wirelessInterfaceHTMode": "1",

"wirelessInterfaceMode": "1",

"wirelessInterfacePTPMode": "2",

"wirelessInterfacePTPMACAddress": "00:04:56:C9:2C:D6",

"wirelessInterfaceScanFrequencyBandwidth": "",

"wirelessInterfaceScanFrequencyListTwenty": "",

"wirelessInterfaceScanFrequencyListForty": "",

"wirelessInterfaceSSID": "RusLan",

"wirelessInterfaceSyncSource": "3",

"wirelessInterfaceSyncHoldTime": "30",

"wirelessInterfaceTXPower": "27",

"wirelessInterfaceTDDAntennaGain": "13",

"wirelessInterfaceTDDRatio": "4",

"wirelessInterfaceTPCTRL": "-60",

"wirelessInterfaceTPCMode": "2",

"wirelessInterfaceUnblockUSfreqs": "0",

"wirelessMaximumCellSize": "2",

"wirelessMaximumSTA": "1",

"wirelessMIREnable": "0",

"wirelessMIRSTAProfileNumber": "",

"wirelessRadiusTimeout": "10",

"wirelessRadiusRetry": "3",

"wirelessRadiusGUIUserAuth": "0",

"wirelessRadiusCurrentGUIUserAuth": "0",

"wirelessRadiusSeverInfo": "",

"wirelessRadiusIdentityStr": "anonymous",

"wirelessRadiusIdentityRealm": "cambiumnetworks.com",

"wirelessRadiusUsername": "cambium-station",

"wirelessRadiusPassword": "cambium",

"wirelessRadiusUseDefaultCertificate": "1",

"wirelessRadiusUsePMP450Certificate": "",

"wirelessRadiusUser1Certificate": "",

"wirelessRadiusUser2Certificate": "",

"wirelessSTAPriority": "",

"wirelessSecurityMethod": "0",

"wirelessSmoothingBit": "",

"wirelessStaIsolate": "0",

"wirelessCcaEnable": "1",

"systemConfigSWLockBit": "0",

"systemConfigHWLockBit": "0",

"wirelessMIRProfileTable": [

{

"wirelessMIRProfileNumber": "0",

"wirelessMIRProfileDescription": "default",

"wirelessDLMIR": "100000",

"wirelessULMIR": "100000"

}

]

}

}





Edited September 17, 2014 by pavluchenko.r

[slv700]

При ширине канала 40 скорость выше, но пинг прыгает до 1200ms и не такой стабильный,

Увеличив ширину канала Вы зацепили помеху. Снимите скан эфира и посмотрите, что мешает.

[pavluchenko.r]

При ширине канала 40 скорость выше, но пинг прыгает до 1200ms и не такой стабильный,

Увеличив ширину канала Вы зацепили помеху. Снимите скан эфира и посмотрите, что мешает.

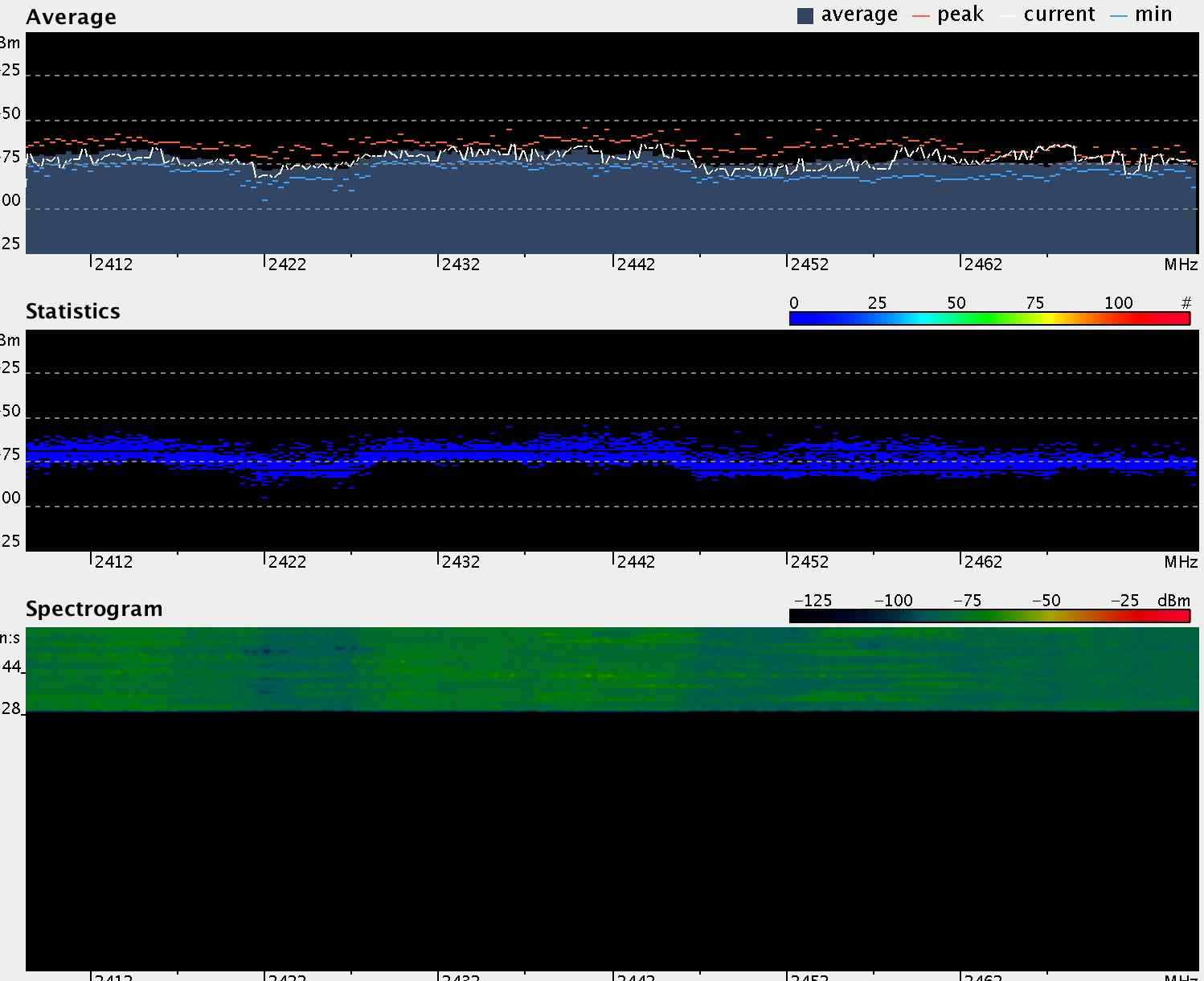

Я не умею читать сканы:(

вижу что шумов в целом мало, частоты выбирал из правой части

[slv700]

При ширине канала 40 скорость выше, но пинг прыгает до 1200ms и не такой стабильный,

Увеличив ширину канала Вы зацепили помеху. Снимите скан эфира и посмотрите, что мешает.

Я не умею читать сканы:(

вижу что шумов в целом мало, частоты выбирал из правой части

Везде помех много. Попробуйте сместиться на 10 МГц вправо или влево.

[kosmich7]

Звоню в ТП, говорят нет линка, не видят mac.

У провайдера вероятно включено ограничение по мак адресам 2 на порт, или еще интересней, поэтому все ваши потуги, до одного места.

На АП видно эзернет поднят ? маки на бриджах камбиума есть ? - смотреть в Monitor>system.log

[Saab95]

Интересно, камбиум позволяет блокировать исходящий трафик на L2 уровне, что бы ограничить количество маков на порту провайдера?

[pavluchenko.r]

К сожалению у меня на сегодня исчерпан лимит сообщений на форуме:(

kosmich7 - на AP ethernet не поднят:( и не поднимается, в интерфейсе видно "down" (правда я уже не вижу ничего, решил перешить по воздуху, все пропало, пойду шить по проводу)

slv700 - двигал вправо влево, там есть выбор из списка, шаг, кажется, 20, двигался в разные стороны, на текущей частоте лучше всего. Просветите, если у меня уровень шума - 80-70dBm, то почему же это много? много это -20-10 или я не прав?

Исходя из прочитанного я понял, что пинг должен быть ровнее?

По проводному провайдеру кроме маков предположений других нет? Этот вопрос я выясню сегодня в ТП

Edited September 15, 2014 by pavluchenko.r

[slv700]

о почему же это много? много это -20-10

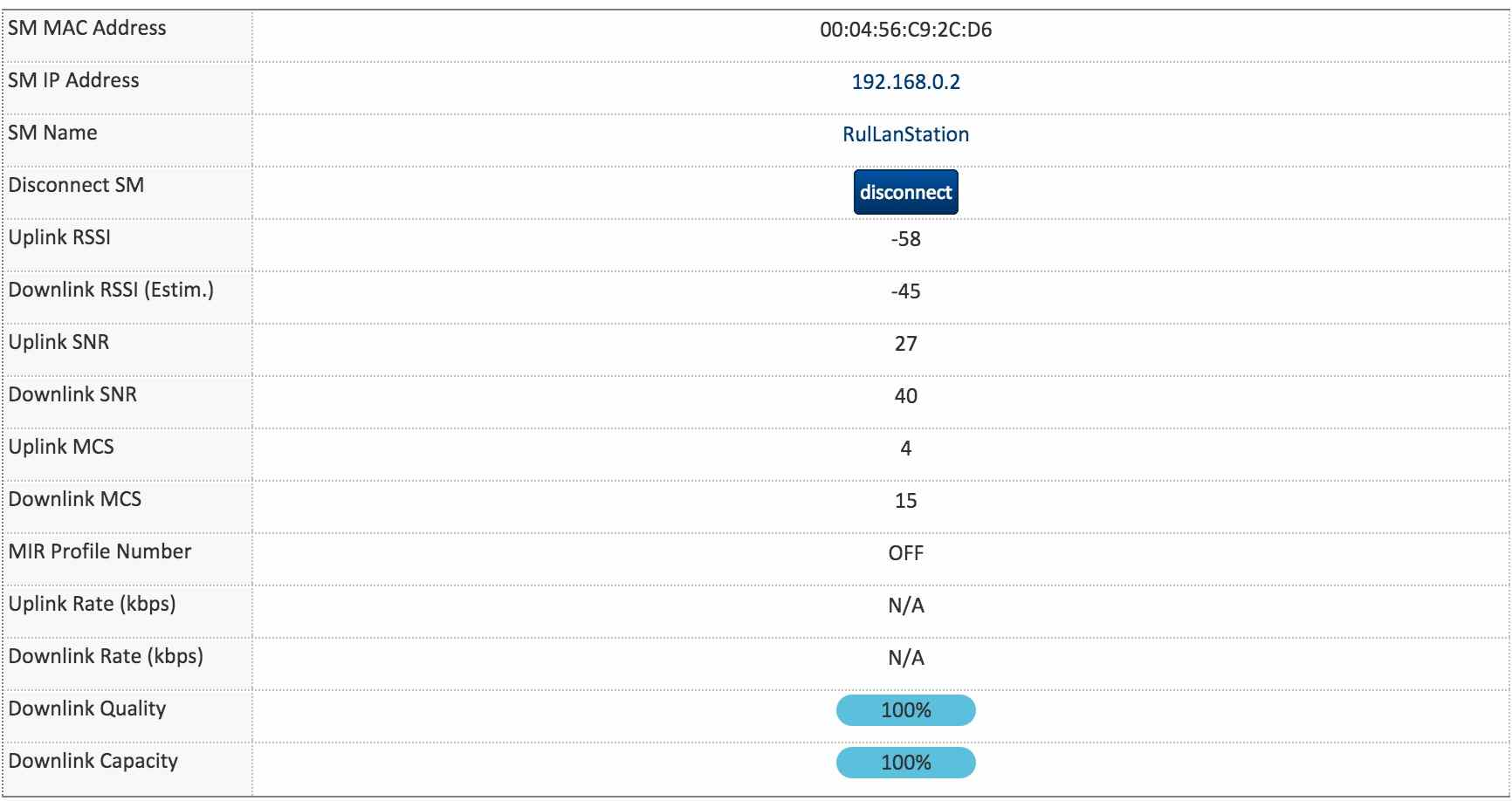

У Вас сигнал RSSI -60 дБм или около того. Тогда чтобы система работала на MCS14-15 помеха должна быть на 25-30 дБ меньше, то есть -85 -90 дБм. Поэтому -70-80 дБм -это много.

[mamla]

о почему же это много? много это -20-10

У Вас сигнал RSSI -60 дБм или около того. Тогда чтобы система работала на MCS14-15 помеха должна быть на 25-30 дБ меньше, то есть -85 -90 дБм. Поэтому -70-80 дБм -это много.

и куда ее деть

[kosmich7]

pavluchenko.r убери конфиг под спойлер в первом посту.

[slv700]

о почему же это много? много это -20-10

У Вас сигнал RSSI -60 дБм или около того. Тогда чтобы система работала на MCS14-15 помеха должна быть на 25-30 дБ меньше, то есть -85 -90 дБм. Поэтому -70-80 дБм -это много.

У Вас Uplink MCS4 из за помехи.

Подымите STA Target level до -45-50 dBм, точно также как в Downlink. Все взлетит.

[pavluchenko.r]

У Вас Uplink MCS4 из за помехи.

Подымите STA Target level до -45-50 dBм, точно также как в Downlink. Все взлетит.



Спаибо, сегодня попробую

[pavluchenko.r]

Для всех заинтересованных. С косяком линка на провайдера разобрался. Проблема и причина в том, что с провайдера приходит 2х парка, переключили на 4х парку все поехало. Так что имейте ввиду, видимо не все Poe адаптеры корректно работают с data 2х парками.

Теперь по работе канала.

Линк в интерфейсе download 80Mbs upload 50Mbs. Цифры меня устраивают но по факту спидтест и скачивание файлов лежащих на провайдере показывают 9Mbs туда обратно:(

На порту провайдера стоит 100. Чтоо это может быть:(?

Уровень на клиенте поднял STA Target level до -45-50 dBм делал 50-45-40 (40 это предел) ничего не поменялось, пинг скачет до 200-300ms. Уровень сигнала ближе к 100% мощность канала 60%

Кто с опытом, что я делаю не так?

[artem102035]

Кто с опытом, что я делаю не так?





Уйдите временно на свободную частоту и проверьте канал.

Прошивка какая у вас?

[slv700]

Для всех заинтересованных. С косяком линка на провайдера разобрался. Проблема и причина в том, что с провайдера приходит 2х парка, переключили на 4х парку все поехало. Так что имейте ввиду, видимо не все Poe адаптеры корректно работают с data 2х парками.

Теперь по работе канала.

Линк в интерфейсе download 80Mbs upload 50Mbs. Цифры меня устраивают но по факту спидтест и скачивание файлов лежащих на провайдере показывают 9Mbs туда обратно:(

На порту провайдера стоит 100. Чтоо это может быть:(?

Уровень на клиенте поднял STA Target level до -45-50 dBм делал 50-45-40 (40 это предел) ничего не поменялось, пинг скачет до 200-300ms. Уровень сигнала ближе к 100% мощность канала 60%

Кто с опытом, что я делаю не так?

Причина- потери пакетов вне линка ePMP.

Сам по себе отдельно радиолинк ePMP таких потерь (если только он не уходит в MCS1) дать принципиально не может.

Проверьте тестом TCP все участки сети до сервера c файлами. Особое внимание обратите на свич, к которому подключен ePMP, попробуйте для начала его просто поменять.

[pavluchenko.r]

Особое внимание обратите на свич, к которому подключен ePMP, попробуйте для начала его просто поменять.



С одной стороны стоит провайдер, свич, poe адаптер, cambium. Тестил изнутри, подключал к свичу комп, работает.

С другой стороны cambium, zyxel kinetiс giga, в его wan все и воткнуто. Пробовал вместо роутера подключать комп, скорость та же:(

при этом в канале скорость высокая 80/50

Как я могу понять что данные льются в msc1?

[slv700]

Имеется в виду что скорость радиоканала Камбиум UDP/TCP ( спидтест)/ L2 ( встроенный ) -всегда примерно одинакова. Это так всегда кроме случая, если из за помех устройство понизило свою модуляцию до MCS1 и этого недостаточно. Поскольку дальше понижать модуляцию некуда, то начинаются потери пакетов. Если у Вас скорость спидтеста и встроенного тестера отличаются ( и модуляция не MCS1) , то есть ошибки на интерфейсах. Посмотрите на обеих сторонах Monitor-Performance есть ли дропы на ethernet.

Также бывает, что Камбиум со свичом не дружит, попробуйте его заменить.

[kosmich7]

Также бывает, что Камбиум со свичом не дружит, попробуйте его заменить.

Приходит абон к оператору, и обьявляет, вам необходимо свич заменить, у меня камбиум с вашим свичем не дружит :)

[Sonne]

Без радиолинка спидтест сколько кажет?

Дуплекс согласован?

[pavluchenko.r]

Парадокс... Схема такая:

От провайдера 2х парка -> втыкаем в комп - получаем скорость в соответствии с тарифным планом

та же 2х парка воткнутая в свич и потом со свича 4х парка в компьютер - скорость 10Mbps



Картина вторая - файлопомойка -> cambium (мост) -> комп - скорость 50Mbps (это и есть примерно скорость канала)

и со свичем- файлопомойка -> cambium (мост) -> свич -> комп - скорость 10Mbps

т.е. свич режет скорость... в роли свича используются 2 LAN порта http://www.thg.ru/network/obzor_tp_link_tl_wr841nd_i_tl_wr842nd_test/print.html

на роутере отключено все что можно, т.е. роутер работает более или менее внятным свичем.

Кто с сетями дружит, что это может быть за прикол:(

Использование свича необходимо! Poe адаптер наотрез отказался понимать 2х парку, т.е. свич в этой ситуации просто делает из того, что дал провайдер, то что нужно Poe адаптеру.

[artem102035]

т.е. свич режет скорость





Вы читаете что вам пишут?свич поменяйте на другого вендора, камбиум дропает пакеты и скорость валится.

[pavluchenko.r]

Самый простой вопрос!

Почему от провайдера приходит 2х парка, втыкаю в Poe и не получаю ip адрес. Ее же втыкаю в комп, ip приходит. Если решу это, то все остальное с помощью гуру уже решено!

[artem102035]

Если будете и дальше ее втыкать в POE то скоро и втыкая в комп IP не получите :-))))))))))))))))))))))))))))))))

[Fancar]

А какая получилась обшая длинна линии от активного оборудования провайдера до антенны (UTP5e2 + кусок UTP5e после PoE)? На интерфейсе антенны linkspeed auto?

Про ошибки в езернет вы тоже так и не написали.

Edited November 11, 2014 by Fancar
