ga6 Posted September 11, 2014 Posted September 11, 2014 Требуется ИБП для коммутаторов D-link DES 3200-26. Технические требования: мощность не более 100Вт, напряжение на выходе 220В, желательно без встроенной батареи, с возможностью подключения от внешней батареи. Цена девайса не более 3 т.р. Если кто-то питает подобные коммутаторы другими ИБП, просьба поделиться опытом. Вставить ник Quote
secandr Posted September 11, 2014 Posted September 11, 2014 Открываете корпус, выкидываете штатный БП. Втыкаете вот это http://shop.nag.ru/catalog/09840.Off-line/13638.SNR/12508.SNR-UPS-55125 в него батарею http://shop.nag.ru/catalog/09851.Akkumulyatory/13634.SNR/09005.SNR-BAT-12-12 Профит. За 3 т.р. получаете резерв в 10 часов и блок питания, который можно продать за 500р или оставить на замену. Единственное, надо будет докупить разъёмчиков. Вставить ник Quote
ga6 Posted September 11, 2014 Author Posted September 11, 2014 Открываете корпус, выкидываете штатный БП. Вот эту часть по подробнее можете описать? Вставить ник Quote
ShumBor Posted September 11, 2014 Posted September 11, 2014 в этих темах все есть http://forum.nag.ru/forum/index.php?showtopic=95610 http://forum.nag.ru/forum/index.php?showtopic=38894 Вставить ник Quote
secandr Posted September 11, 2014 Posted September 11, 2014 (edited) Вот эту часть по подробнее можете описать? Кладёте перед собой коммутатор, берёте отвёртку, откручиваете уши, откручиваете все маленькие чёрные болтики на верхней крышке. Выдвигаете крышку назад. Снимаете крышку. Отключаете два разъёма от БП. Откручиваете разъём ~220 от корпуса на двух винтах. Откручиваете БП, насколько помню 4 винта. Снимаете БП. Откусываете разъёмчик на штатномм кабеле нового БП для подключения к резервному порту DLink DES-3526 и его аналогам. Просовываете в дырку от ~220 два свеже обкусанных кабеля от нового БП, обжимаете на него раъёмчик как на штатном БП для подключения к основной плате. Втыкаете в плату разъём. По вкусу можно отрезать разъём от штатного БП или нерабочего и припаять или сделать переходник. Берёте аккумулятор, ставите рядом. Накидываете клемы от нового БП на аккумулятор при этом соблюдая полярность: красный на "+", синий или белый на "-". Втыкаете шнур питания от нового БП в розетку, проверяете, что коммутатор работает. Одеваете крышку обратно. Закручиваете все болтики на место. Прикручиваете ушки. Достаточно подробно? Edited September 11, 2014 by secandr Вставить ник Quote
VVSina Posted September 11, 2014 Posted September 11, 2014 Могу дать подборку фотографий по переделке snr-s2980g-24f Вставить ник Quote

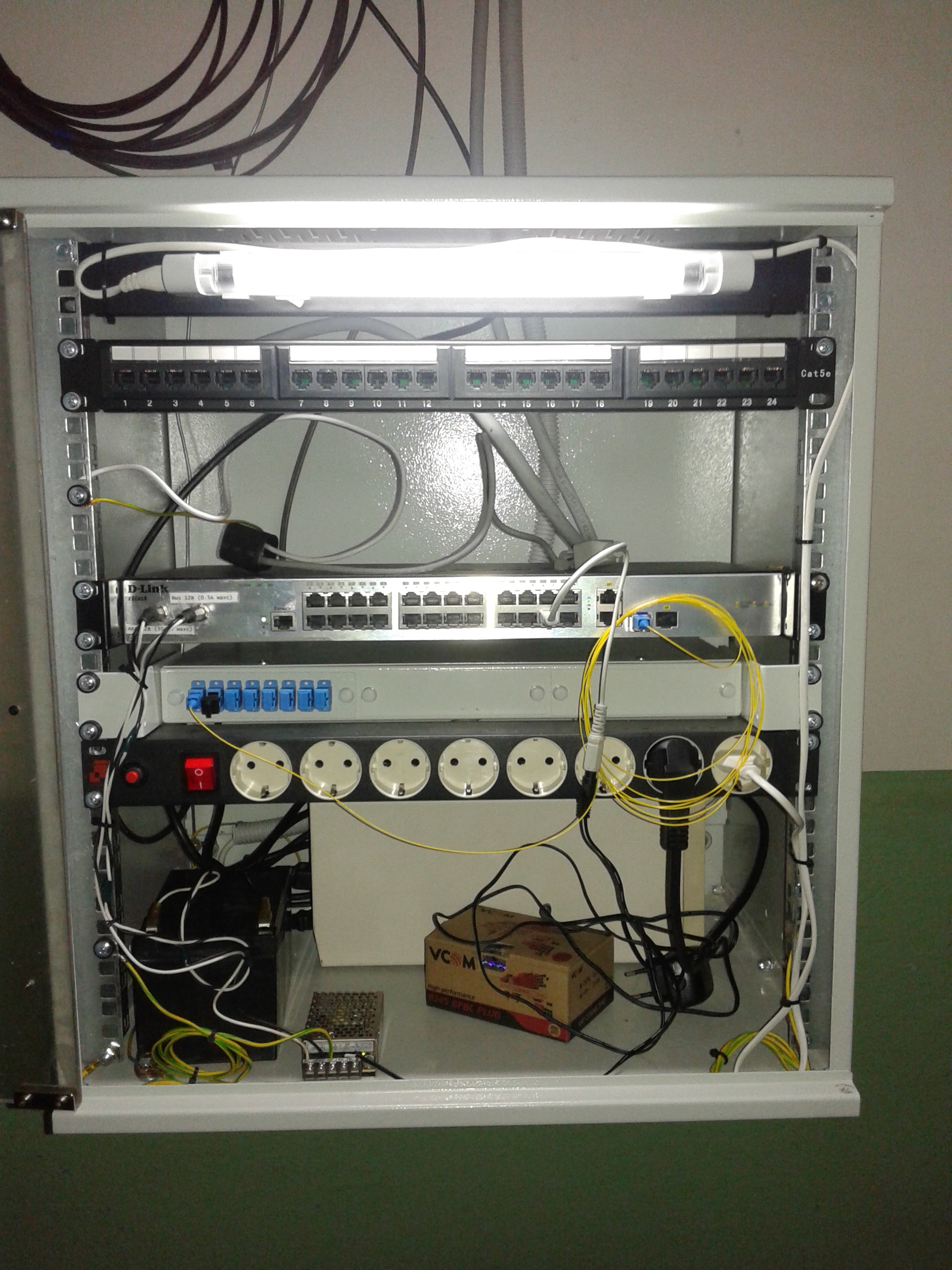

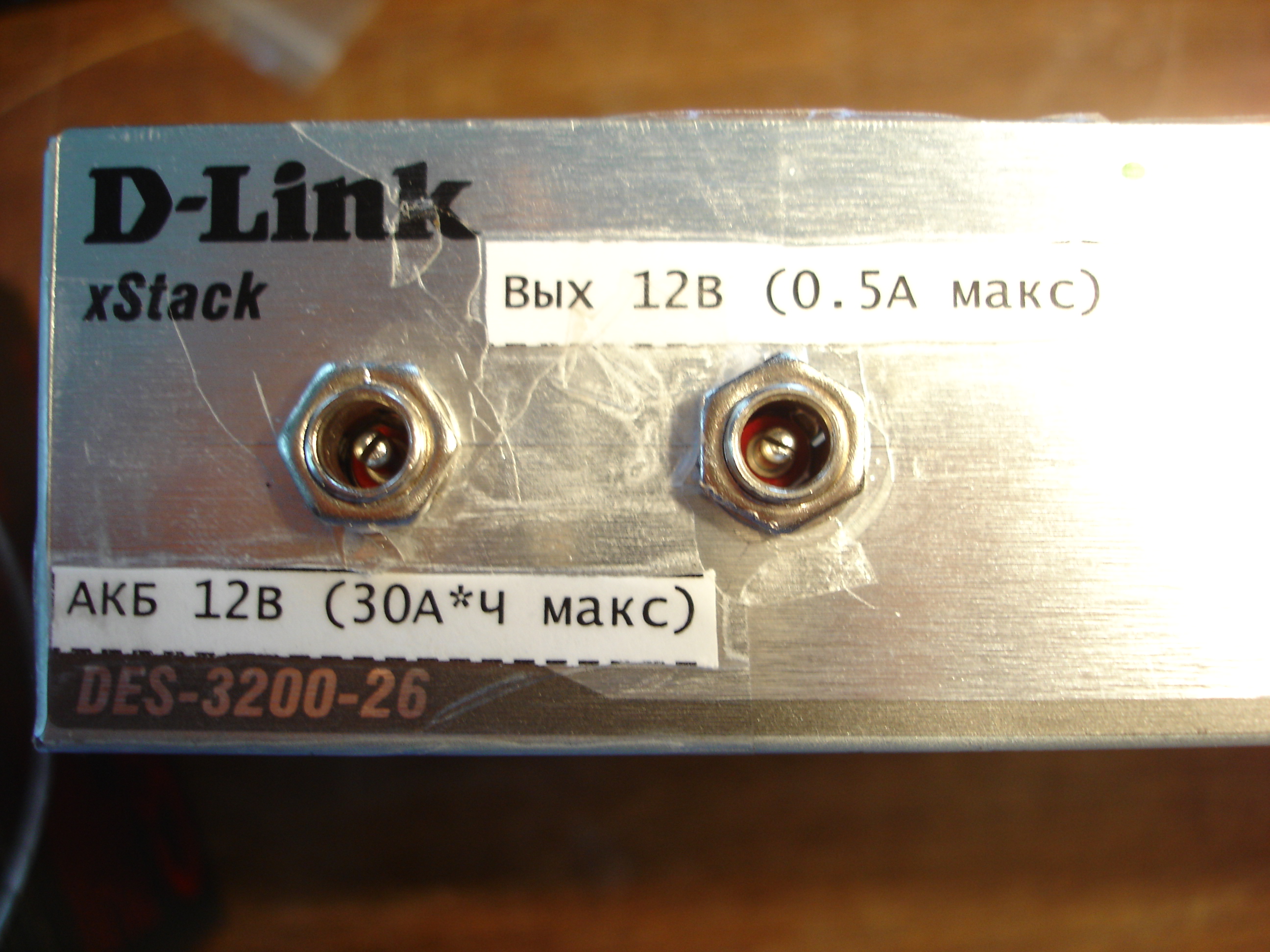

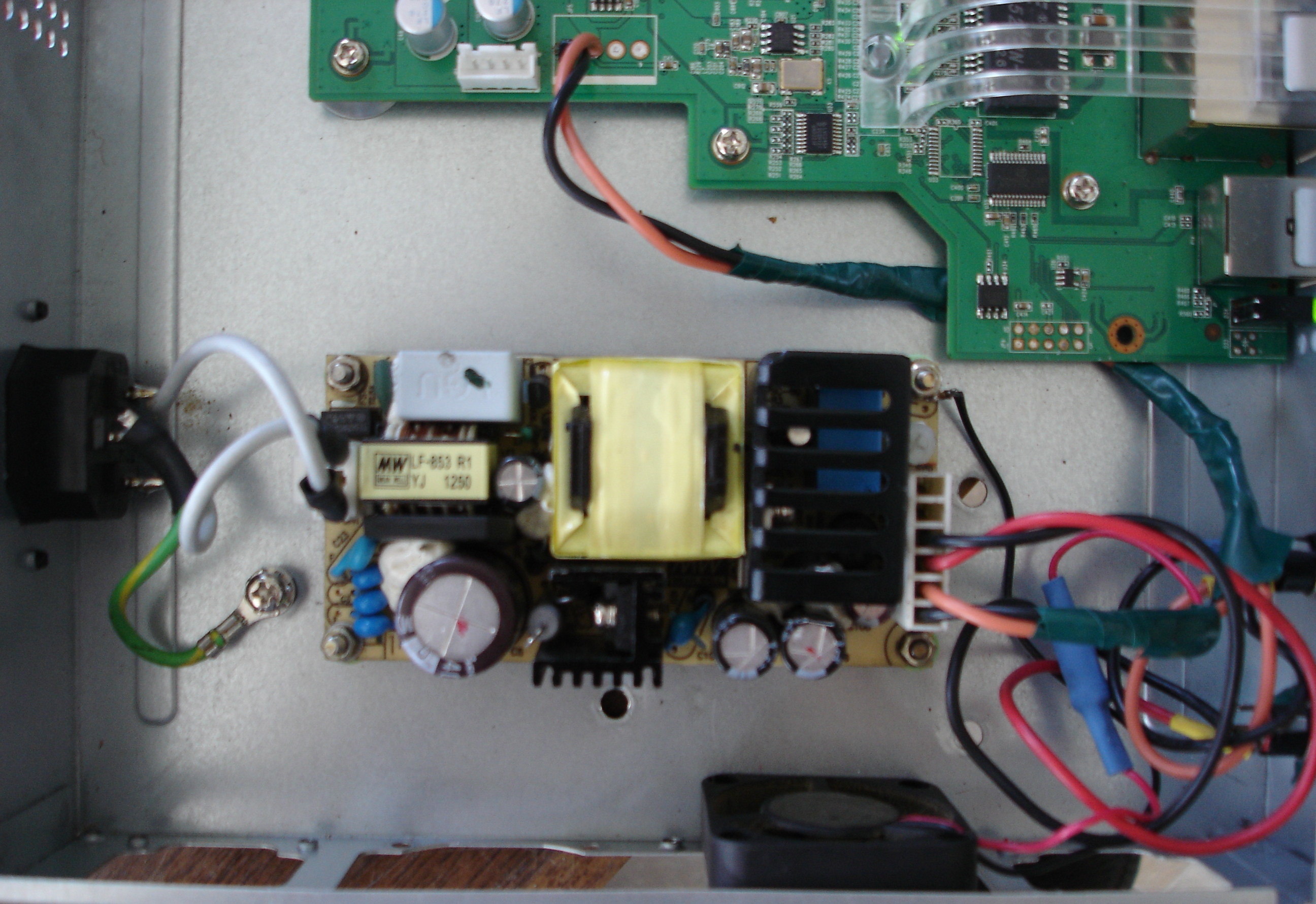

LLatypov Posted September 12, 2014 Posted September 12, 2014 (edited) делал проще, выкидывал старый БП, ставил вместо них MW60 На последней фотке свитч упакованный в самый дешевый ящик. Ни патчкорд оптический не поставить, не органайзер кабельный (прибил бы этих снабженцев). Edited September 12, 2014 by LLatypov Вставить ник Quote
ga6 Posted September 12, 2014 Author Posted September 12, 2014 Спасибо всем за ответы. Вариант с модернизацией питания у коммутаторов будем рассматривать как альтернативный. Сейчас стоит задача найти заводское решение, что бы ни нарушать сертификацию на оборудование. Раньше мы использовали D-link DPS 2500 + отдельную батарею на 26 Ач, сейчас этот ИБП насколько нам известно сняли с производства, поэтому ищем аналоги. Может кто-то использует сертифицированное оборудование, в идеале с 19 дюймовым креплением для антивандальных шкафов, ИБП на выходе 220В с возможностью подключения внешней батареи. Вставить ник Quote
ga6 Posted September 12, 2014 Author Posted September 12, 2014 (edited) kosmich7 Видели, вот только купить это негде в России. Edited September 12, 2014 by ga6 Вставить ник Quote
ChargeSet Posted September 12, 2014 Posted September 12, 2014 яндекс считает, что APC BackUPS знает про доп. батареи http://market.yandex.ru/model-spec.xml?modelid=10885977&hid=91082&track=char Вставить ник Quote
kosmich7 Posted September 13, 2014 Posted September 13, 2014 ga6 о каких обьемах идет речь ? Вставить ник Quote
Odissey Posted September 13, 2014 Posted September 13, 2014 Интересно, а с cisco 2960 и 3560 заморачивался кто аналогично или в этот класс оборудования карма не пускает, а только с dlink?? Вставить ник Quote
ga6 Posted September 13, 2014 Author Posted September 13, 2014 (edited) kosmich7 Около 15 ИБП в месяц. Edited September 13, 2014 by ga6 Вставить ник Quote
Барагоз Posted September 14, 2014 Posted September 14, 2014 На последней фотке свитч упакованный в самый дешевый ящик. Ни патчкорд оптический не поставить, не органайзер кабельный (прибил бы этих снабженцев). Неужели рельсы по глубине несдвигаемы? ) Вставить ник Quote
LLatypov Posted September 14, 2014 Posted September 14, 2014 На последней фотке свитч упакованный в самый дешевый ящик. Ни патчкорд оптический не поставить, не органайзер кабельный (прибил бы этих снабженцев). Неужели рельсы по глубине несдвигаемы? ) Легко сдвигаемы, только тогда уже опт. кросс в стену упирается. Там глубина на 1,5 акб Вставить ник Quote
ShumBor Posted September 15, 2014 Posted September 15, 2014 Odissey я на одной циске выводил 12в (но на другой работе и наименование ее не вспомню), но у нее был только 12 В бп (он сгорел как раз) Вставить ник Quote
