Настройка vlan и iptv и igmp_snooping

[ros-maksim]

Добрый день.

Имеется сеть из комутатора 3612g в голове. Включено герляндами 10шт 3200 несколько 1100me-06 и беспроводка на микротиках и юбиках. все коммутаторы с последними прошивками.

сейчас пытаюсь настроить вланы на этом всем железе, чтобы можно было запустить в сеть iptv в отдельном vlan на тех устройствах которые этого поддерживают.

в 3612 включен в 9 порт интернет и подается мультикаст в 12 порт.

Хочется уйти из 1 управляющего влана, загнать отдельно трафик интернета, отдельно iptv через igmp_snooping.

Настройку влан из разных мануалов производил но 3612 так и не смог правильно настроить для одновременной отдачи на порт интернета и iptv через ISM vlan.

Прошу помощи в реализации настроек так как знаний в этой области мало...

Буду очень благодарен за конфиги настроек.

Edited September 9, 2014 by ros-maksim

[DeLL]

ISM vlan на 3612 не нужен. Через него мультикаст должен просто пройти (точнее сказать выйти из него) в тегированном вилане. ISM vlan - это функционал коммутаторов доступа. С 32 серией проблем быть не должно - настраивайте. 11-ую серию в руках не держал, ничего сказать не могу.

[AKim]

Мультикаст от агрегатора или вашей станции?

PIM используется?

Edited September 10, 2014 by AKim

[biox]

на 1100me-06 ism vlan конфигится и работает прекрасно.

[PuZaN]

на 3612 я делал так



create vlan tv tag 291 (уточняйте у того кто вам предоставляет ТВ , номер tag-а у меня это 291 )

config vlan tv add tagged 1-8,10

config vlan tv add untagged 12 advertisement disable ( мне предоставляют ТВ на 12 порт в нетэгированом влане)

create ipif tv 10.0.0.3/24 tv state enable (очень важный момент, задать интерфейс куда потом запросы будут идти, подсказал вышестоящий пров, без этого не заработало)





create mcast_filter_profile profile_id 1 profile_name 1 ( создаём фильтр мультикаста)

config mcast_filter_profile profile_id 1 add 239.1.1.1-239.1.255.255 (уточняйте диапазон адресов у того кто предоставляет ТВ)

config limited_multicast_addr vlanid 291 add profile_id 1





config multicast vlan_filtering_mode vlanid 291 forward_all_groups



enable igmp_snooping



config router_ports tv add 12

config router_ports_forbidden tv add 1-8,10



config igmp ipif tv version 3 query_interval 125 max_response_time 10 robustness_variable 2 state enable

config igmp ipif tv last_member_query_interval 1

config igmp check_subscriber_source_network ipif tv enable





на 3200-28F



# SNOOP



enable igmp_snooping

config igmp_snooping data_driven_learning max_learned_entry 56

enable igmp_snooping multicast_vlan

create igmp_snooping multicast_vlan tv 291

config igmp_snooping multicast_vlan tv state enable

config igmp_snooping multicast_vlan tv replace_source_ip 10.0.0.3

config igmp_snooping multicast_vlan tv add member_port 1-24,26-28

config igmp_snooping multicast_vlan tv add source_port 25 (у меня приходит ТВ в 25й порт)

config igmp_snooping vlan_name default state disable fast_leave disable

config igmp_snooping data_driven_learning vlan_name default aged_out disable

config igmp_snooping querier all query_interval 125 max_response_time 10 robustness_variable 2 last_member_query_interval 1 state enable version 3

config igmp_snooping vlan_name tv fast_leave disable

config igmp_snooping data_driven_learning vlan_name tv aged_out disable

config router_ports_forbidden tv add 1-24

[ros-maksim]

на 3612 я делал так

Ну с телевидением разобрался немного... вроде сейчас идет в 500 влане с 12 порта нетегированного в порты коммутаторов тегированными на коммутаторах поднял снупинг вроде заработало

но вот только отключаю дефолтный влана и создаю влан до коммутатора с 9 порта нетегированного до любого порта тегированного все работает но только к одному порту включаю второй порт не работает...



настройка 3612g

1 таг 9 унтег скажем в 1001 влан загнать

2 таг 9 унтег в 1002 влан... ну и тд.

дефолтный отключен.

включаю комп для доступа к интернету через коммутатор к тегированному порту интернет пошел. (пк-3200_vlan 1001- vlan 1001 1 порт 3612g - 9 порт в интернет)

включаю комп в 2 порт через другой коммутатор интернета нет... выхода на 9 порт нет((( (пк-3200_vlan 1002- vlan 1002 2 порт 3612g - 9 порт в интернет не выходит)

телевидение идет в этот момент как надо и на коммутаторы захожу и на тот и на другой...

что не так делаю?

[PuZaN]

я ничего не понял. тут видимо надо рисовать схему (с)



порт нетэгированным может быть только один раз.



вы 3612 для чего используете? не забывайте это ведь коммутатор, а не маршрутизатор

[ros-maksim]

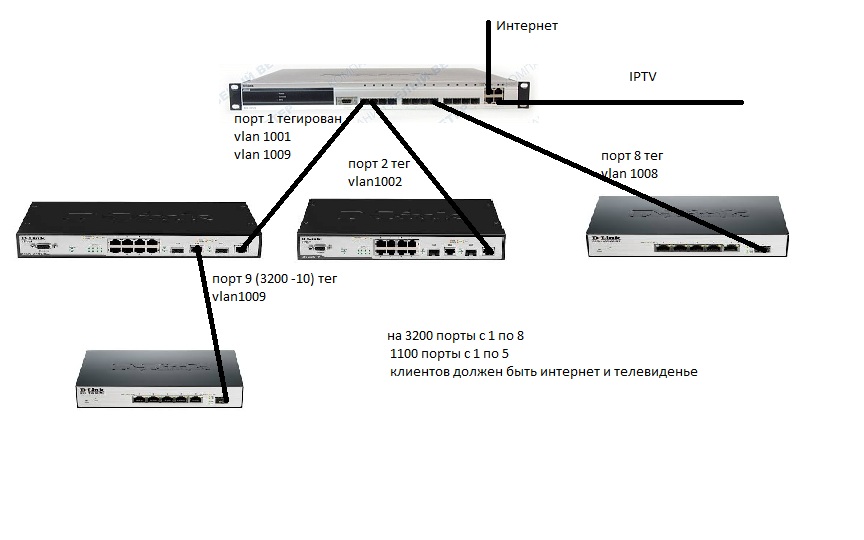

Примерная схема...

Edited September 15, 2014 by ros-maksim
