Могу начать. Acl:

Создаем acl

ip-access-list 2 deny ip any any
ip-access-list 101 permit ip 10.12.122.1 255.255.255.255 any

Применяем acl

filter enable
filter ip-access-list 2,101 ingress port-list 1

Прошу обратить внимание на нумерацию, это не ошибка, acl под номером 2 отрабатывает позже.

Share this post


Link to post
Share on other sites

Примерно так для relay+opt82

33 vlan управление, 300 абоненты

create vlan 33,300 active
ip-access-list 0 deny ip any any
ip-access-list 1 permit ip 192.168.200.2 255.255.255.255 any
!
!command in port_mode
!
interface port 1
switchport access vlan 300
switchport access egress-allowed vlan 300
switchport protect
ip dhcp relay information option vlan-list 300
!
interface port 25
switchport trunk allowed vlan 33,300
switchport mode trunk
sfp detect-mode force-1000base-x
ip dhcp relay information option vlan-list 33,300
!
!command in ip interface mode
interface ip 0
ip address 192.168.33.2 255.255.255.0 33
interface ip 1
ip vlan 300
!
!command in config_mode
filter enable
filter ip-access-list 0,1 ingress port-list 1
ip forwarding
ip default-gateway 192.168.33.1
ip dhcp relay
ip dhcp relay ip-list 0,1 target-ip 192.168.50.2
ip dhcp relay information option
ip dhcp relay information trusted port-list 1-28

Share this post


Link to post
Share on other sites

Orion Alpha A28F на доступе (оптика в дом) приметно так :



!command in config_mode first-step
create vlan 4,79 active
!
!command in port_mode
!
interface port 1
switchport access vlan 79
switchport protect
!
interface port 2
switchport access vlan 79
switchport protect
!
interface port 28
switchport trunk allowed vlan 4,79
switchport mode trunk
ip dhcp snooping trust
speed 1000
!
!command in vlan configuration mode
!
!command in ip interface mode
interface ip 0
ip address 192.168.2.172 255.255.255.0 4
interface ip 1
!
!command in cmap_mode
!
!command in pmap_mode
!
!command in config_mode
ip default-gateway 192.168.2.254
ip dhcp snooping
loopback-detection enable port-list 1-24
loopback-detection hello-time 30
loopback-detection vlan 79
!

Share this post


Link to post
Share on other sites

Garant-Multicom Поделитесь конфигом для dhcp сервера.

Поделюсь своим файлом конфигурации dhcpd.conf - выдача адресов в связке relay agent, switch port и vlan.

class "match_vlan_1012_port_1_ip_10_80_0_20"{
    match if ((binary-to-ascii(10, 16, "",  substring(option agent.circuit-id, 0, 2)) = "1012") and (binary-to-ascii(10, 8, "",  substring(option agent.circuit-id, 3, 1)) = "24") and (binary-to-ascii(10, 8, ".",  packet(24, 4)) = "10.80.0.20"));
    }
pool{
        range 10.12.122.1;
        allow members of "match_vlan_1012_port_1_ip_10_80_0_20";
    }

Share this post


Link to post
Share on other sites

Пытаюсь настроить оптический порт, линк не поднимается. Но вот что при вводе команде выдает:

Alpha-A28E(config-port)#speed auto
Port 28 only supports 100M/FD!

Share this post


Link to post
Share on other sites

Port 28 only supports 100M/FD!

Случаем SFP-шка не соточка ?

A28E еще только на этой неделе пощупаем, а вот A28F без проблем поднялся на гигабите.

Share this post


Link to post
Share on other sites

Попробуйте принудительно выставить скорость на порту у нас с sfp от nag`а, всё нормально завелось

Share this post


Link to post
Share on other sites

Это модули такие SNR (серийник начинается на pd6...), прошили прошивкой от другого модуля с серийником (pd7...), заработало.

Share this post


Link to post
Share on other sites

Примерно так

ip igmp snooping
mvr enable
mvr vlan 50
mvr general-query trans-vlan 50
ip igmp querier enable
mvr proxy source-ip 192.168.50.4
ip igmp snooping mrouter vlan 50 port-list 25



где 50 vlan с мультикастом приходящий транком на 25 порт.

Share this post


Link to post
Share on other sites

Orion Alpha A26 = SNR-S2950-24G

Конфиг заранее приготовленный для SNR-ки без единой ошибки залился в Альфу.



Блин зачем платить на 1000 дороже ради серебристого корпуса ?

Какая разница какого цвета и что на нем написано, если он стоит где то в шкафу и я его не вижу(а может даже и не увижу).

Share this post


Link to post
Share on other sites

Пытаюсь настроить оптический порт, линк не поднимается. Но вот что при вводе команде выдает:

Alpha-A28E(config-port)#speed auto
Port 28 only supports 100M/FD!



У вас скорее всего SFP-передатчик был прошит под 100M.



Можно задать скоростной режим передатчика принудительно: sfp detect-mode force-1000base-x



Аналогично, гигабитные SFP-передатчики можно переводить в режим 100M.

Share this post


Link to post
Share on other sites

Примерно так

ip igmp snooping
mvr enable
mvr vlan 50
mvr general-query trans-vlan 50
ip igmp querier enable
mvr proxy source-ip 192.168.50.4
ip igmp snooping mrouter vlan 50 port-list 25



где 50 vlan с мультикастом приходящий транком на 25 порт.

Не удалось поднять mvr по данной инструкции. Группы мультикастовые точно не надо где нибудь прописывать?

Share this post


Link to post
Share on other sites

Не удалось поднять mvr по данной инструкции. Группы мультикастовые точно не надо где нибудь прописывать?



Я нигде не прописывал, так работает.

Share this post


Link to post
Share on other sites

Примерно так

ip igmp snooping
mvr enable
mvr vlan 50
mvr general-query trans-vlan 50
ip igmp querier enable
mvr proxy source-ip 192.168.50.4
ip igmp snooping mrouter vlan 50 port-list 25



где 50 vlan с мультикастом приходящий транком на 25 порт.

Не удалось поднять mvr по данной инструкции. Группы мультикастовые точно не надо где нибудь прописывать?

Тоже ничего из этого не вышло. Хелп)

Share this post


Link to post
Share on other sites

mvr type { receiver | source } на портах тоже не помог.

System boot file version: 1308130

Bootstrap flie version : 1308130

Share this post


Link to post
Share on other sites

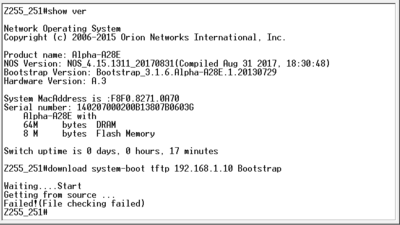

А как их прошивать по сетке?

Alpha-A28E#$stem-boot t 10.232.0.63 NOS_4.14.1967.A28E-revA-6.002.20140610

Waiting....Start
Getting from source ...
Failed!(File to operate too large error)
Alpha-A28E#show version

Network Operating System
Copyright (c) 2006-2013 Orion Networks International, Inc.

Product name: Alpha-A28E
NOS  Version NOS_4.14.1921.Alpha-A28E.000.20130808.(Compiled Aug  8 2013, 17:51:41)
Bootstrap  Version Bootstrap_3.1.7.Alpha-A28E.1.20140402
FPGA Version
Hardware Alpha-A28E. Version Rev.A.3

System MacAddress is :f8f0.8271.0a5d
Serial number: 140207000200B13807B0584G
   Alpha-A28E with
   64M     bytes  DRAM
    8M     bytes  Flash Memory

Switch uptime is 0 days, 0 hours, 19 minutes

Alpha-A28E#

Share this post


Link to post
Share on other sites

Наверно сначала Boot, а потом ПО.

Бут обновлен

Bootstrap Version Bootstrap_3.1.7.Alpha-A28E.1.20140402



Смысл в том, что Длинки не хотят терять клиентов, и поэтому подкинули нам найденные косяки "Чокопаев" (так они называют Орионы). Я решил проверить. Один из косяков - удаленная прошивка. Пока придержим закупку Альфы...

Edited by prog-nt

Share this post


Link to post
Share on other sites

Обновление с NOS_4.14.1921.Alpha-A28E.000.20130808 на более новую прошивку действительно требует единожды обновиться из bootrom, далее обновляться можно непосредственно из CLI-коммутатора.

Share this post


Link to post
Share on other sites
