Настройка PIM+IGMP на микротике

Есть сеть, в которой в центре стоит микротик, от микротика подключен dlink 3612G, от 3612G подключен 3120-24SC, а на доступе 1228ME.

Вышестояший провайдер, выделил нам vlan 533 с мультикастом.







Нам сказали, что нужно поднять PIM и MSDP на стыке 10.80.255.20/30

В 10.80.255.22 нужно отправить.



route 10.251.251.0/24 next-hop 10.80.255.22;

route 81.222.118.50/32 next-hop 10.80.255.22;

route 172.21.0.0/16 next-hop 10.80.255.22;

route 85.21.1.40/32 next-hop 10.80.255.22;

route 85.21.36.22/32 next-hop 10.80.255.22;



Далее настроить преобрахование из PIM в IGMP.



Сначало попробовали приземлить мультикаст на длинке 3612G и передать его абонентам минуя микротик , но выяснилось, что 3612G не умеет MSDP.

Потом пробовали задействовать IGMP Proxy на микротике, но оказалось, что микротик не умеет быть Querier в этом режиме и мультикаст долетает только до порта на 3612G, который смотрит в сторону доступа.

Методом тыка выяснилось, что если создать PIM интерфейс с IGMP на домовом влане, то микротик становится Querier и мультикаст до него долетает, а если следом выключить этот интерфейс и включить IGMP Proxy, то появляется картинка в VLC, но показывает пока не пройдёт Querier Interval.



Так же я пробовал настроить через PIM. Микротик видит присоединения к группам, но не может найти источник мультикаста, который находится в сети 172.21.0.0/16.

Читал вики, настраивал по примерам, но так и не понял, как указать маршруты в нужные сети.



Собственно вопрос. Каким способом можно пустить IPTV в сеть через микротик?

Share this post


Link to post
Share on other sites

Микротик и мультикаст это нечто. Лучше через Микротик пропустить транзитом vlan c мультикастом, и приземлить его на Dlink... стоп, не заморачивайтесь с преземлением, используйте данный vlan уже не посредственно для раздачи абонентам. На коммутаторах достаточно будет только igmp snooping. И вообще непонятно, зачем вам еще маршруты какие то нужны. Если внутри vlan есть PIM, значит всё должно работать и так. Ведь этот vlan у провайдеры приземляется на querier или mrouter. Для работы мультикаста достаточно собственно PIM и наличие IP адреса на стороне интерфейса провайдера.

Share this post


Link to post
Share on other sites

стоп, не заморачивайтесь с преземлением, используйте данный vlan уже не посредственно для раздачи абонентам



так не выйдет...или..?



Если внутри vlan есть PIM, значит всё должно работать и так. Ведь этот vlan у провайдеры приземляется на querier или mrouter. Для работы мультикаста достаточно собственно PIM и наличие IP адреса на стороне интерфейса провайдера.



есть PIM и есть IP на стороне провайдера 10.80.255.21, наш IP в этом влане 10.80.255.22

Share this post


Link to post
Share on other sites

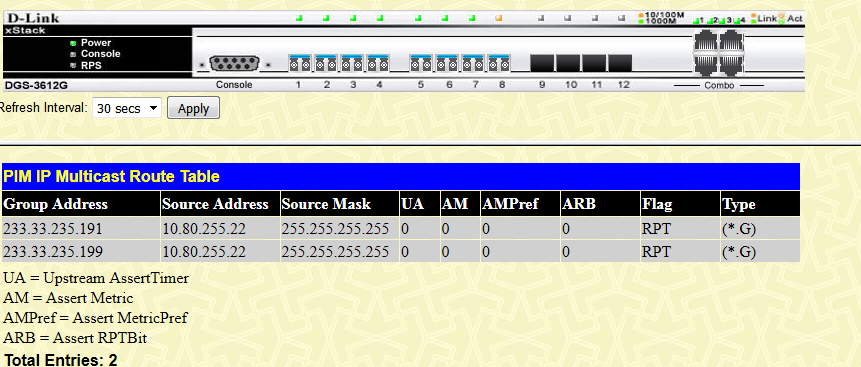

Настроил ISM Vlan и PIM на длинках.



Вижу, что подписки приходят, но картинки нет. Всё же MSDP нужен обязательно.

post-101104-050106900 1405028817_thumb.png

Share this post


Link to post
Share on other sites

Настроил ISM Vlan и PIM на длинках.



Вижу, что подписки приходят, но картинки нет. Всё же MSDP нужен обязательно.

Видимо да. Если бы не было MSDP - было бы гораздо проще.

Edited by uk2558
