Sfp модули (перегрев) Летом sfp -км горячим и отключается линк

Ребята поделитесь опытом.После отключения кольца я прихожу уже 2-й раз за неделю достал sfp-ку а она горячая.После поминял с обоих сторон, линк поднялся.Мы работаем по технологии кольцо.Что нужно сделать чтобы неповтарялось.

Share this post


Link to post
Share on other sites

подуть или обрудование поставить в комнату с кондеем)

Share this post


Link to post
Share on other sites

Сам свич стоит в ящике на чердаке,чердак гарячий.И Самый главное что только одна sfp греется.Ситч dlink des 3200-10.Рекомендовали поменять свич.Как его при этом охладить?Перенос не получиться.

Edited by compozed

Share this post


Link to post
Share on other sites

думайте над переносом/охлаждением свитча

Share this post


Link to post
Share on other sites

SFP с меньшей мощностью ставьте (3-10 км). Меньше мощность лазера - меньше нагрев. У нас никогда проблем с перегревом сфп не наблюдалось...

Share this post


Link to post
Share on other sites

Так у нас и стоит 3 км.Но так самое главное,как охладить ящик на чердоке?Сам ящик маленький примерно 60х40х20.

Share this post


Link to post
Share on other sites

Напомнило анекдот про сломанный автобус.

- Дяденька, я знаю что у вас сломалось!

- Что ?

- АВТОБУС!!!

Share this post


Link to post
Share on other sites

Циркуляцию воздуха в ящике сделать (кулер на выдув, можно с термостатом). Ну и выбирать место для установки там, где прохладнее.

Share this post


Link to post
Share on other sites

есть еще вариант - sfp с extended температурным режимом

Share this post


Link to post
Share on other sites

У нас было такое. но когда ИБП в ящики ставили... линк пропал.. значит нужно ИБП убирать из ящика... мы вторые рядом делали и все работает уже года два не падает)у вас не стоит случаем?))

Share this post


Link to post
Share on other sites

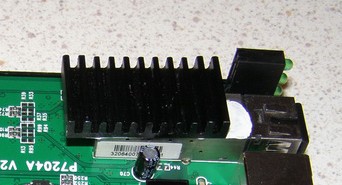

Обычно в коммутатор ставят вентилятор 40х40, приклеивают на герметик или проволокой так, что бы он дул на оптические модули, перегрев пропадает. На слот модуля сверху можно радиатор еще приклеить.




Share this post


Link to post
Share on other sites

У нас было такое. но когда ИБП в ящики ставили... линк пропал.. значит нужно ИБП убирать из ящика... мы вторые рядом делали и все работает уже года два не падает)у вас не стоит случаем?))

Нет у нас ИБП не стоит.

Edited by compozed

Share this post


Link to post
Share on other sites

А ddm на свиче пробовали выключить?

Share this post


Link to post
Share on other sites

Нет не пробовал.

Edited by compozed

Share this post


Link to post
Share on other sites

Попробуйте для начала его выключить :)

Share this post


Link to post
Share on other sites

Мне Сказали что первая sfp которая в кольце и должна греться.И еще сказали чтобы по кольцу пройтись на налисие горелых портов.

Edited by compozed

Share this post


Link to post
Share on other sites

Нашол 4 порта горелых.Там где sfp грелась.

Edited by compozed

Share this post


Link to post
Share on other sites

А Вы пробовали мерять мощность на SFP ?

На холодных и гарячих (в момент проблемы).

У нас целая партия попалась бракованных. У них за три года мощность плавно проседала с "-6 -7 db" до "-17 -22 db".

И после началось... От просто потухнувших линков, до тех моментов, когда днем тухнут, а ночью восстанавливаются.

И еще был момент, когда кабель подсунули нам бракованный, с него в касету при нагреве волокно вылазило.

По этому я бы начал с измерений SFP и рефлектометром на всяк случай и волокна.



А Вы пробовали мерять мощность на SFP ?

На холодных и гарячих (в момент проблемы).

У нас целая партия попалась бракованных. У них за три года мощность плавно проседала с "-6 -7 db" до "-17 -22 db".

И после началось... От просто потухнувших линков, до тех моментов, когда днем тухнут, а ночью восстанавливаются.

И еще был момент, когда кабель подсунули нам бракованный, с него в касету при нагреве волокно вылазило.

По этому я бы начал с измерений SFP и рефлектометром на всяк случай и волокна.

Share this post


Link to post
Share on other sites

Мощность мерял на доме и на главном свиче.Вот свич поменяю и стрельну рефлектометром.

Share this post


Link to post
Share on other sites

Мощность мерял на доме и на главном свиче.Вот свич поменяю и стрельну рефлектометром.

Share this post


Link to post
Share on other sites

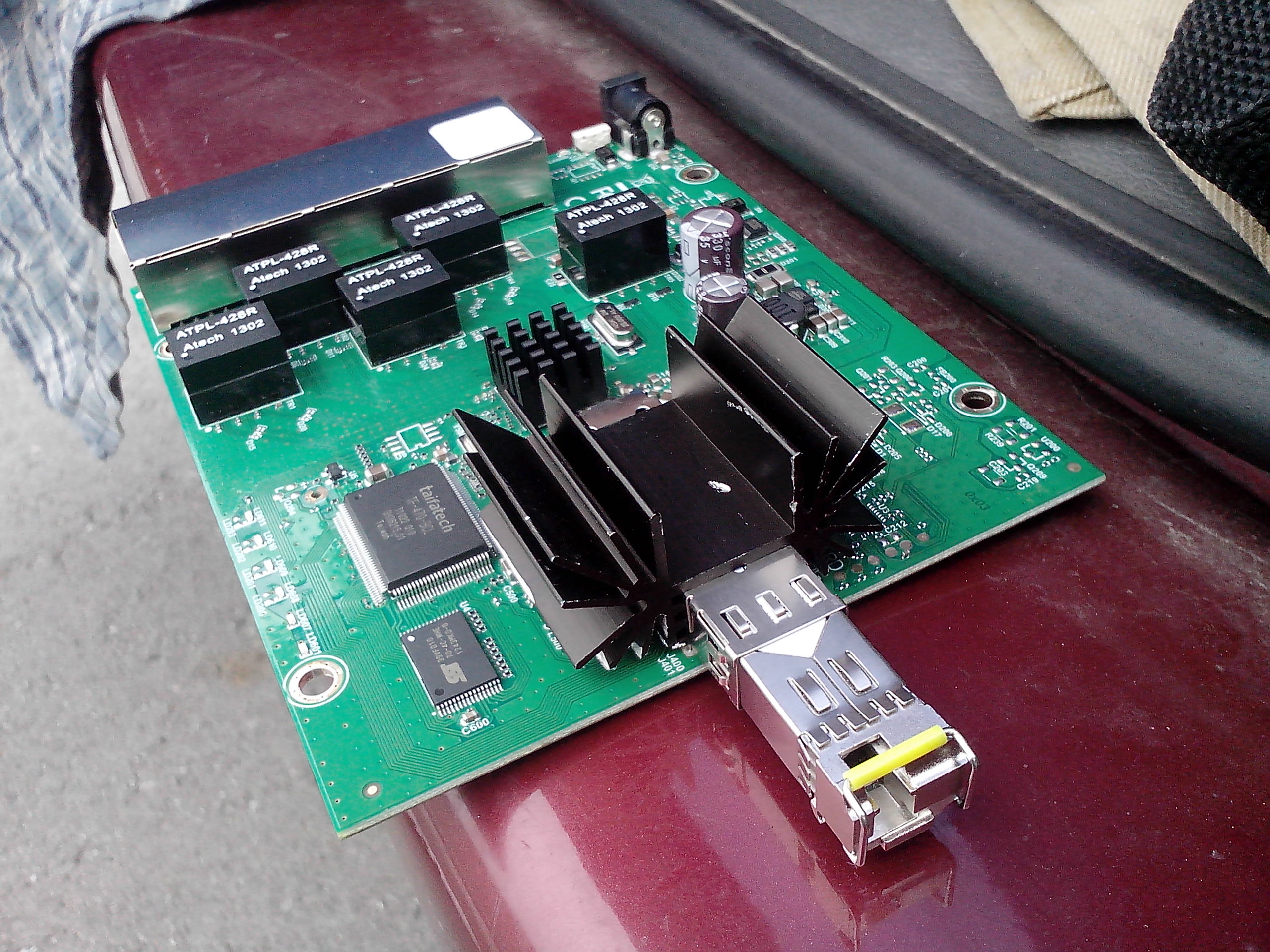

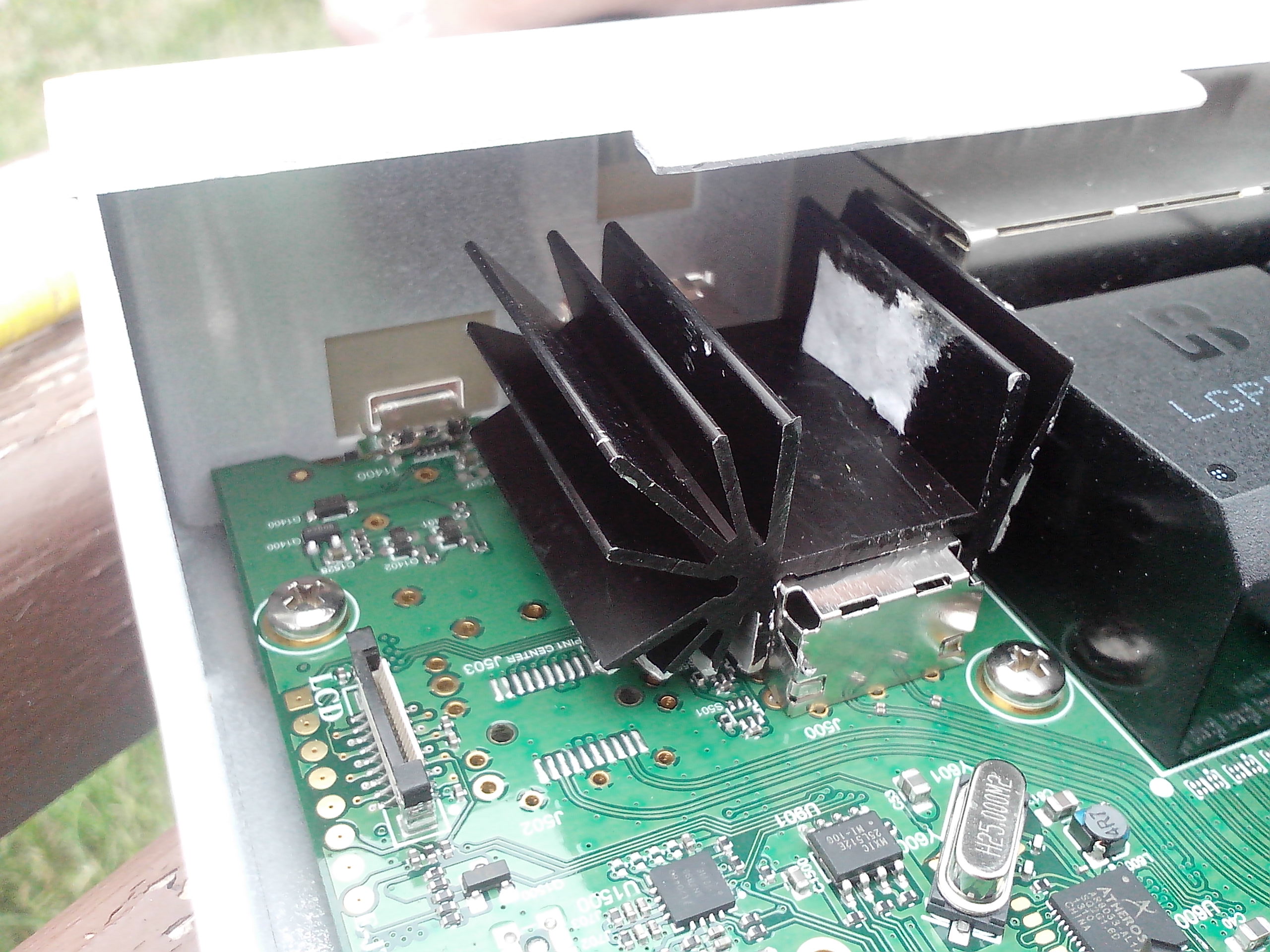

Доработка охлаждения SFP RB250GS и CRS125-24G-1S. Линк 3 км. на улице +30 - ящики на столбах герметичные пришлось изобретать. После установки радиаторов SFP не перегревается.

2014-07-11 15-22-39.JPG

2014-07-11 16-12-45.JPG

Edited by saaremaa

Share this post


Link to post
Share on other sites

И еще был момент, когда кабель подсунули нам бракованный, с него в касету при нагреве волокно вылазило.



В чём заключается брак? В кривом монтаже или распайках?

Share this post


Link to post
Share on other sites

AKim

Бывает, в кабеле волокно в гидрофобе в натяжку кинуто, не скручено. Такие - да, играют, хоть и запасы оставляются. Но это - редкое явление.

Share this post


Link to post
Share on other sites

Но это - редкое явление.

Редкое, но мы на него попали. RCI монотуб подвесной.

Нас так же поставщик долго и упорно убеждал в криворукости монтажа, даже приехать соизволили, убеждали в том, что нужно большие запасы обязательно оставлять, и прочее. Но когда в кассету заходят два кабеля разных производителей какие смонтированы одинаково и в одно и то же время, и с одного прет из тубуса волокно в кассету, а с другого нет, их убедило. Но деньги возвращать отказались, просто уехали.

Оказалось все просто, никаких запасов оставлять не нужно. Нужно выбрать качественного производителя.
