Видеонаблюдение за территорией 100 на 100 Нужна помошь в реализации видеонаблюдения (комплектующие, ПО),)

Доброго времени уважаемые форумчане! Прошу помощи в реализации проекта.



Тех. задание: Видеонаблюдение за территорией с периметром 100 на 100 метров, оператор находится на расстоянии примерно 1 км. Наблюдение 24 ч. Архив примерно 7 дней, съёмка в разрешении не менее 720P(1280?720)



Что имеем: 14 видеокамер SNR-CI-DW30I http://shop.nag.ru/catalog/04904.IP-kamery/07517.SNR-CI-D/09342.SNR-CI-DW30I

4 поворотные видеокамеры SNR-CI-DP20I http://shop.nag.ru/catalog/04904.IP-kamery/07517.SNR-CI-D/10773.SNR-CI-DP20I

1 км оптики UT-1-12 (всё это оборудование уже было у заказчика)



Что нужно: 1. Какой нужен коммутатор (подойдёт ли этот SNR-S2950-24G http://shop.nag.ru/catalog/00001.Kommutatory/04963.SNR/05031.SNR-S2950-24G + Модуль SFP WDM http://shop.nag.ru/catalog/02086.Moduli-SFP/06896.WDM-odnovolokonnye/03064.SNR-SFP-W35-3)

2. Как реализовать питание камер и коммутатора

3. ПО (платное или бесплатное, смотрю в сторону Macroscop)

4. Как реализовать управление поворотными камерами.

5. Железо ПК (Сервера)

PS. Прошу не забрасывать помидорами! Отвечу на любые вопросы. Заранее спасибо.

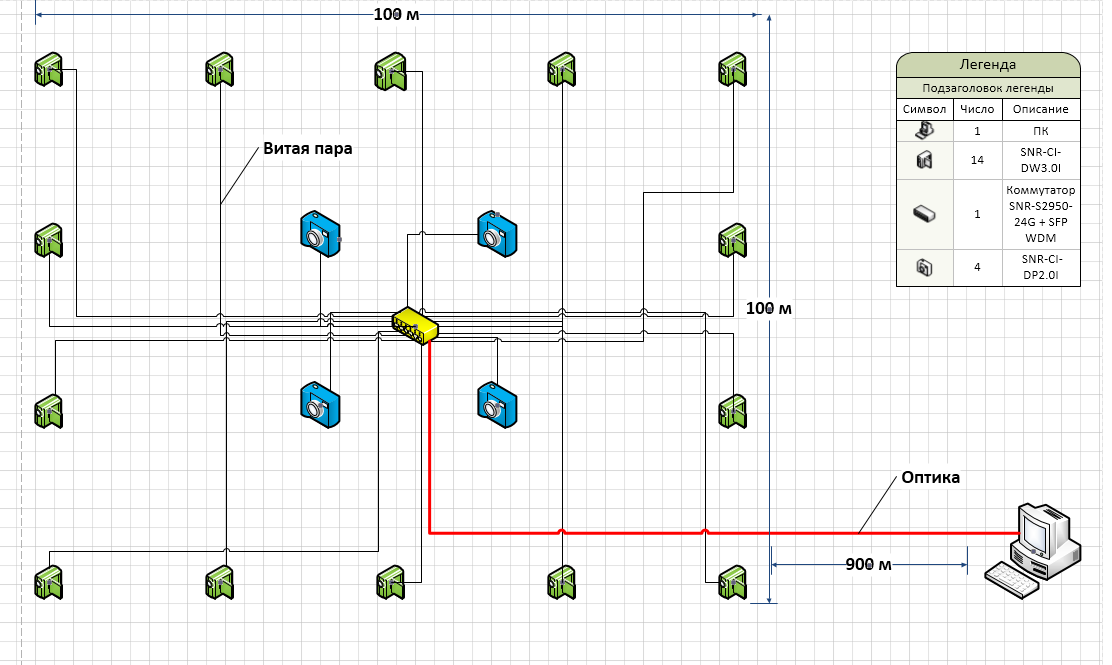

post-121177-041943700 1403837490_thumb.png

Share this post


Link to post
Share on other sites

а в чем сложность?

Берем поешный 24 портовый коммутатор неуправляемый POWERTONE

МОжно взять регистратор с пое 3 штуки

или 1 32 канальный регистратор c 16 дисками

или взять ПО макроскоп, на ваше усмотрение

Для 20 камерок хватит такого сервака иливот такого или такого зверя..



Поворотки можно управлять мышкой с регистратора или мышкой с ПК с усnановленным бесплатным Smart PSS или пультом для них

Share this post


Link to post
Share on other sites

Большое спасибо за совет, порекомендуйте питание для поворотной камеры SNR-CI-DP2.0I, у неё отсутствует PoE

Share this post


Link to post
Share on other sites

У нее в комплекте 24V AC блок питания идет. Если потеряли, то можно вот такой

Share this post


Link to post
Share on other sites

Ещё вопрос, как подружить видеорегистратор SNR-NVR-D3200X с оптической линией?

Share this post


Link to post
Share on other sites

для этого вам хватит того комутатора про который я написал



Берем поешный 24 портовый коммутатор неуправляемый POWERTONE



Конечно оптику надо разварить, положить в крос и тд и тп..

Share this post


Link to post
Share on other sites

для этого вам хватит того комутатора про который я написал

Но коммутатор будет находится на расстоянии 1 км от регистратора (см. схему) с коммутатора выходит оптика, каким образом её подключить к регистратору.

Edited by Ermine882

Share this post


Link to post
Share on other sites

для этого вам хватит того комутатора про который я написал

Но коммутатор будет находится на расстоянии 1 км от регистратора (см. схему) с коммутатора выходит оптика, каким образом её подключить к регистратору.

http://shop.nag.ru/catalog/01897.Mediakonvertery/02403.1Gb/05574.SNR-CVT-1000SFP-V2

ну и sfp разумеется

Share this post


Link to post
Share on other sites

на схеме у вас нет регистратора. Там только ПК, который может обозначать многое. Если же это NVR -то можно при помощи медиаконвертора, как вам написали выше. И в коммутатор 1 sfp и такой же в конвертер.

Share this post


Link to post
Share on other sites

Чтобы не создавать новой темы спрошу в этой, как посчитать сколько данная система будет потреблять электроэнергии?!

Share this post


Link to post
Share on other sites

Для этого достаточно прочитать характеристика оборудования - там должна быть написана потребляемая мощность.

Share this post


Link to post
Share on other sites

если для отчетности перед заказчиком/электросетями-то копии паспортов с данными по энергопотреблению всех активных устройств в сумме.

если для себя для вычисления мощности ибп - то +20%

если фактическое - то токовыми клещами замер днем и ночью(если есть ик)

Share this post
