Линк на две точки

Добрый день, уважаемые форумчане.



Пытался найти похожую тему, но не обнаружил.

Ситуация следующая - есть поселок, в который проведен интернет, скорость порядка 90мбит и есть два частных дома, куда этот интернет необходимо протащить. Все дело осложняется тем, что один из частных домов находится вне зоны видимости из многоэтажки, но до него можно дотянуться из второго дома. Получается последовательное подключение. Условия не идеальные и для первого и для второго дома - на пути сигнала растут деревья, на первом отрезке (750 метров) их не много, на втором (559 метров) уже побольше, но поднять мачтой выше крон,а это порядка 10 -15 метров - затруднительно.

Насколько я понимаю, в доме с интернетом, необходимо установить точку доступа, например TP-Link TL-WA7210N, затем на первом частном доме - ретранслятор и наконец ту же точку доступа на доме втором. Что вы посоветуете в данной ситуации? Правильно ли выбрано оборудование и что использовать в качестве ретранслятора?

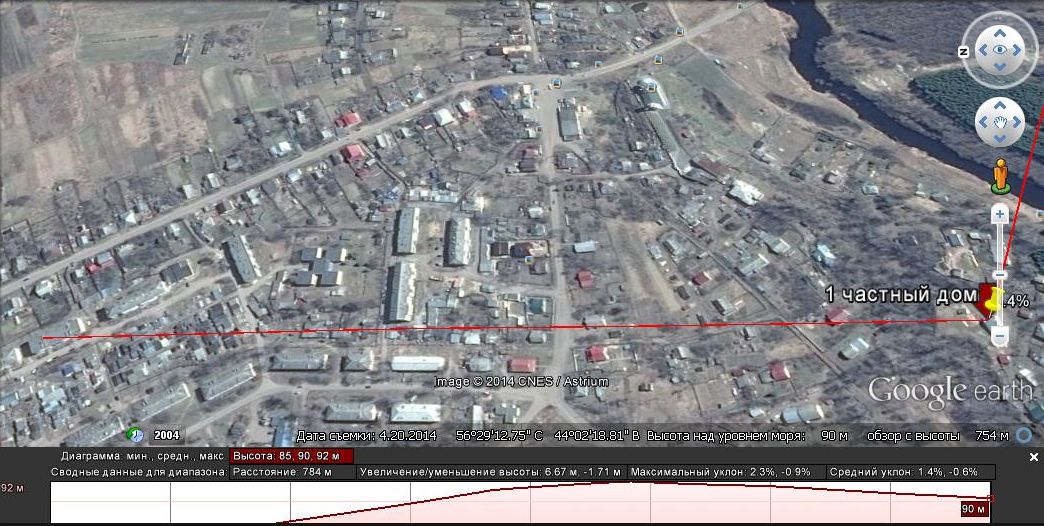

post-46235-022826400 1402746555_thumb.jpg

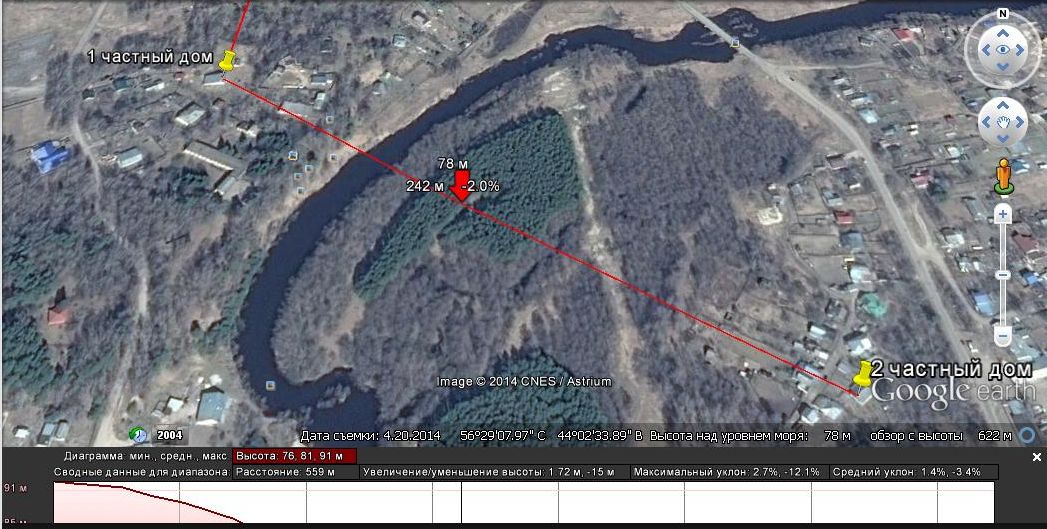

post-46235-050876600 1402746602_thumb.jpg

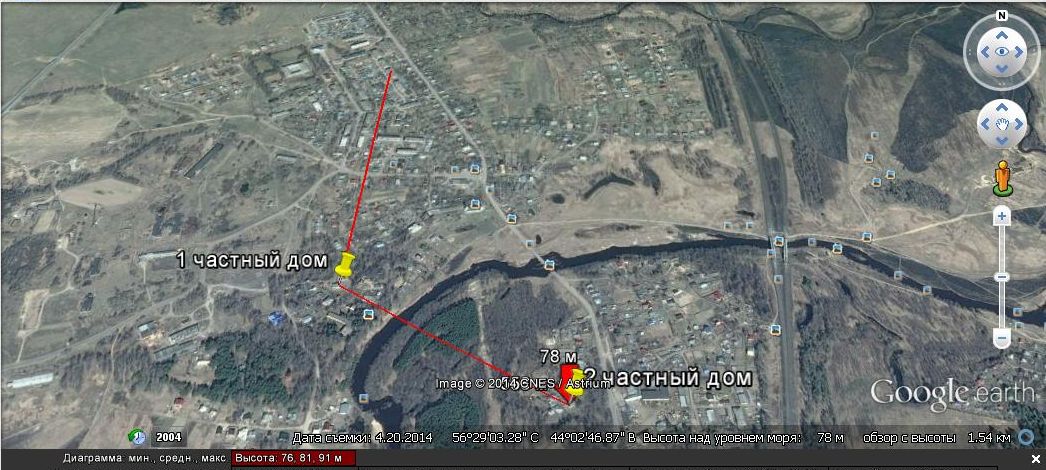

post-46235-079475100 1402746636_thumb.jpg

Share this post


Link to post
Share on other sites

Два РТР моста. Но видимость обеспечивать надо. Или кабель бросайте.

Share this post


Link to post
Share on other sites

Кабель не пробросить, не соседние дома к сожалению. Поподробней по поводу РТР если не трудно, т.к. в теме новичок.

Видимость... Ну деревья не вырубить, а выше не поднять. На первой линии их немного, неужели не пробьет? Или возникнут проблемы с устойчивостью по скорости?

Share this post


Link to post
Share on other sites

будет неустойчиво работать.

А так - РТР - это режим работы, когда два устройства имеют между собой канал. Из вариантов: UBNT nanobeam, UBNT AirGrid (он кстати на сложных трассах как-то бодрее работает, но медленнее), микротики sxt, sextant, qrt и камбиум. И ещё потребуется свитч на тот дом, который видной с многоэтажки. По ценам можно попробовать утоптать все 10к рублей.

Share this post


Link to post
Share on other sites

ChargeSet, как я понимаю в случае использования и nanobeam и AirGrid придется использовать четыре устройства, на первом доме их будет два. В таком случае вопрос - как их связать между собой?

Посмотрел, про Ubiquiti AirGrid M5 неплохие отзывы...

Share this post


Link to post
Share on other sites

Да, всего потребуется четыре устройства плюс коммутатор. Можно неуправляемый. Все зависит от того, как именно вы хотите реализовать подключение

Airgrid M5 работает в 5 ГГц диапазоне, он несвободный, так что у вас могут быть проблемы. Кроме того, 2,4 ГГц версия имеет больше шансов пробивать листву.

Share this post


Link to post
Share on other sites

Раз с 5ГГц могут возникнуть проблемы, тогда конечно же будем использовать 2.4.

По поводу коммутатора. Т.к. подключение у нас получается в виде цепочки, то сильно переживаю за то, что частный дом номер один, при включении торрента например, заберет на себя весь канал и дом номер два просто не сможет никуда достучаться. Можно ли реализовать ограничение канала для обоих потребителей, грубо говоря разрешить использовать только половину канала одному и дргуому?

Share this post


Link to post
Share on other sites

можно. Вы сначала фотки будущих линков дайте, а то вдруг зря рассуждаем

Share this post


Link to post
Share on other sites

У вас должна быть подобная схема airgrid----airgrid---mikrotik rb750u----airgrid-----airgrid

Да первом доме поставьте Mikrotik RB750U , на нем можете настроить разделение скорости и за питать два AirGrid'а по Poe

Share this post


Link to post
Share on other sites

Фото линков? ChargeSet, это снимок с места по направлению сигнала? Если вы уточните что это обязательно сделаю.



Xaser, посмотрел на Microtik. Вещь стоящая, но пугают сложностью настройки, хотя с вашей помощью разберусь. Насколько я понял, он wifi в первом доме раздавать сможет - это плюс.

Share this post


Link to post
Share on other sites

Нет сам микротик не имеет беспроводного модуля, он будет делать следующие задачи:

1) подача питания на два AirGrid M2

2) ограничение скорости для первого дома

3) ограничение скорости для второго дома

4) ограничение пакетной производительности(torrents)

Share this post


Link to post
Share on other sites

я бы не стал питать радио от микротика. Родной БП ubnt это ещё и грозозащита. Как вариант на дом с двумя гридами можно воткнуть tough switch. У нас есть пара в продакшене, приятная машинка.

Какой тариф даст провайдер?



ТС, да нужны фотки будущих воздушных коридоров.

Share this post


Link to post
Share on other sites

Провайдер даёт тариф 90Мбит.

Фотографии сделаю, но на них коридор между частными домами видно не будет, деревья.

Share this post


Link to post
Share on other sites

ну тогда на фотке приресуйте примерный уровень крыши дома за деревьями.

Шейпить можно на высотке либо микротиком на первом доме, как посоветовали выше.

Share this post


Link to post
Share on other sites

2 устройства на частоте 2.4ггц не сможете нормально использовать на одной крыше, если хотите передавать высокие скорости транзитом. Тем более через деревья, когда мощность придется увеличивать. В ваших условиях нужно оборудование с поддержкой MIMO, т.к. на обычном, при слабых сигналах, не сможете получить и половины желаемой пропускной способности.

Share this post


Link to post
Share on other sites

Поставьте nanobeam m2 вместо AirGrid m2

По поводу видимости, можете задирать антенны в воздух, есть один такой линк, работает

Edited by Xaser

Share this post


Link to post
Share on other sites

Вчера сделал фотографии, после работы выложу. Ситуация такая - между трехэтажкой и первым домом три высоких березы, растут не вплотную. Кроме того, линк проходит мимо другой трехэтажки (это видно на спутнике), но из-за перепада рельефа она получается немного выше. Луч проходит рядом с торцом. Не знаю, стоит ли доверять измерению по спутниковому снимку, но расстояние получается 7-10 метров. Я понимаю, что в этом случае дом в зону Френеля не попадёт.

Теперь второй частный дом. С него первый не видно. Совсем. Метрах в 150 березы, плюс на склоне у первого дома тоже самое. Между всем этим сосновый лес, но он берез пониже, т.к. посадили его лет 40 назад. Вечером попробую по профилю построить луч и тогда более менее ситуацию проясню.

Share this post


Link to post
Share on other sites

А что варианты мачт не рассматриваете? Если взять 12 метровую телескопическую, на нее повесить маленькое устройство в пластмассовом корпусе, то и без растяжек будет стоять и не упадет. Это лучше, чем ставить мощные антенны на уровне крыши.

Share this post


Link to post
Share on other sites

Как вариант можно. Но нужно посчитать, что лучше - более мощная точка или мачта плюс точка с меньшей мощностью. Мачта стоит в пределах 3р (это без стоимости доставки)

Share this post


Link to post
Share on other sites

Надо каким-то образом определить высоты, если с мачт будет прямая видимость, связь будет отличная и на антеннах с низким усилением.

Share this post


Link to post
Share on other sites

Более мощная точка доступа вам не поможет, если нет прямой видимости! Линк может быть и зацепиться но на низкой скорости 1-5мб/с и не стабильно. Лучше вместо мощных точек, купите мачту метров 6-7. По деньгам, если делать самому то выйдет в районе 1500-2300руб. Если интересно и не горит, есть видео как раз по построению такой же сети как вам нужно со изготовление и мачты и ее установкой, могу скинуть как с отпуска приеду через 16 дней

Edited by Xaser

Share this post


Link to post
Share on other sites

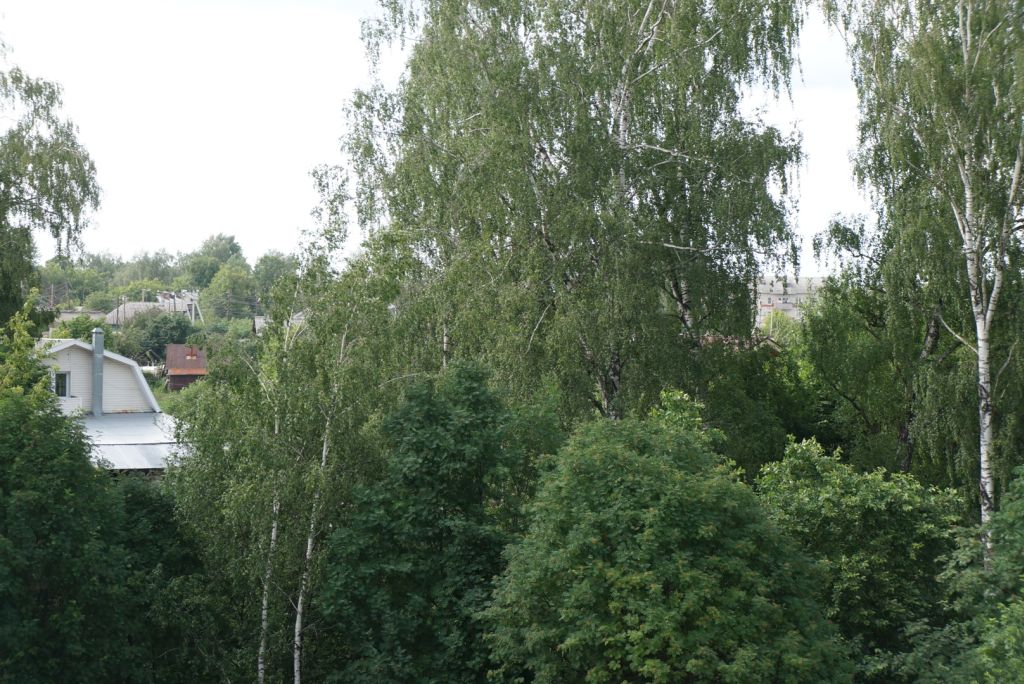

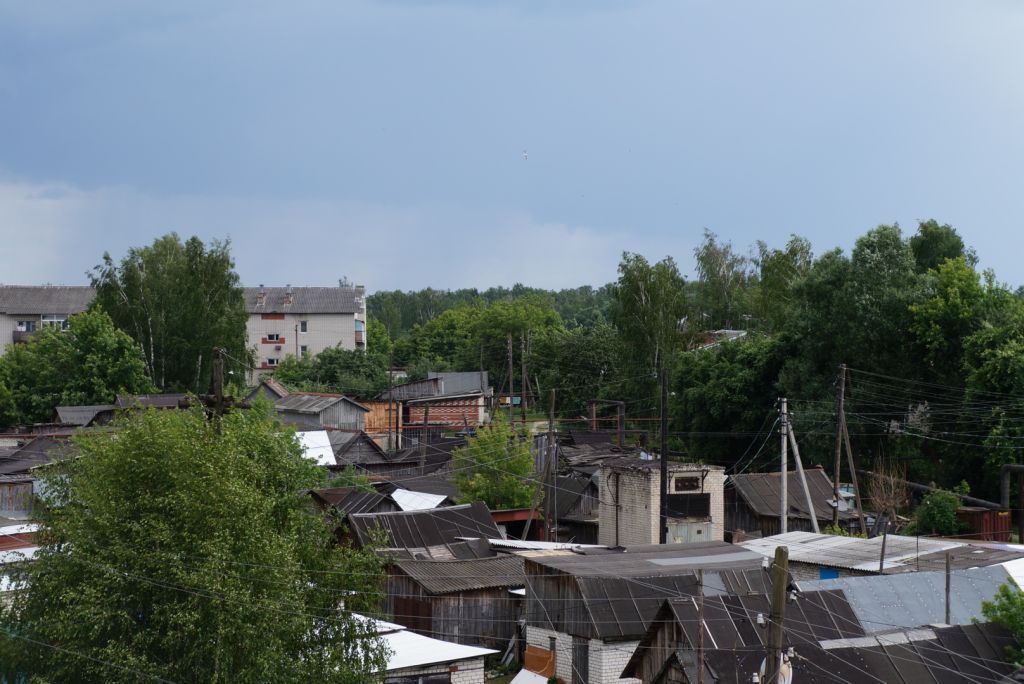

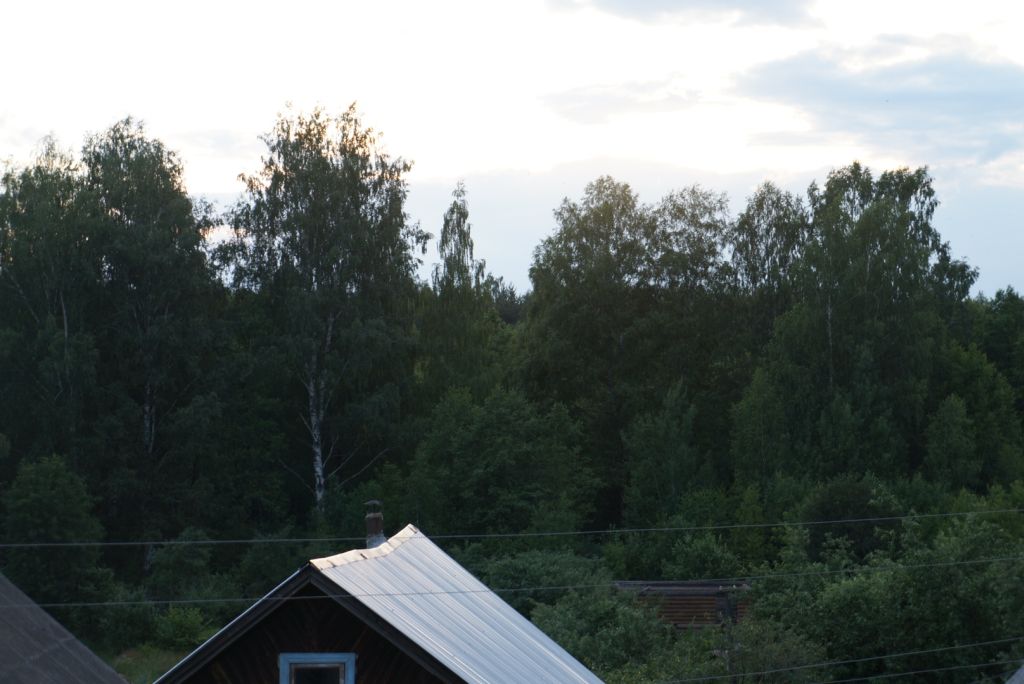

Вот такие виды) Линк примерно по центру кадра.



Xaser, видео очень интересно посмотреть,буду ждать.

post-46235-083423600 1403028116_thumb.jpg

post-46235-007555400 1403028143_thumb.jpg

post-46235-015232200 1403028164_thumb.jpg

post-46235-007135000 1403028185_thumb.jpg

Edited by SLASHER

Share this post


Link to post
Share on other sites

У вас же есть промежутки между деревьями, если антенны перемещать по крыше можно найти место, где лучше всего будет работать.

Share this post


Link to post
Share on other sites

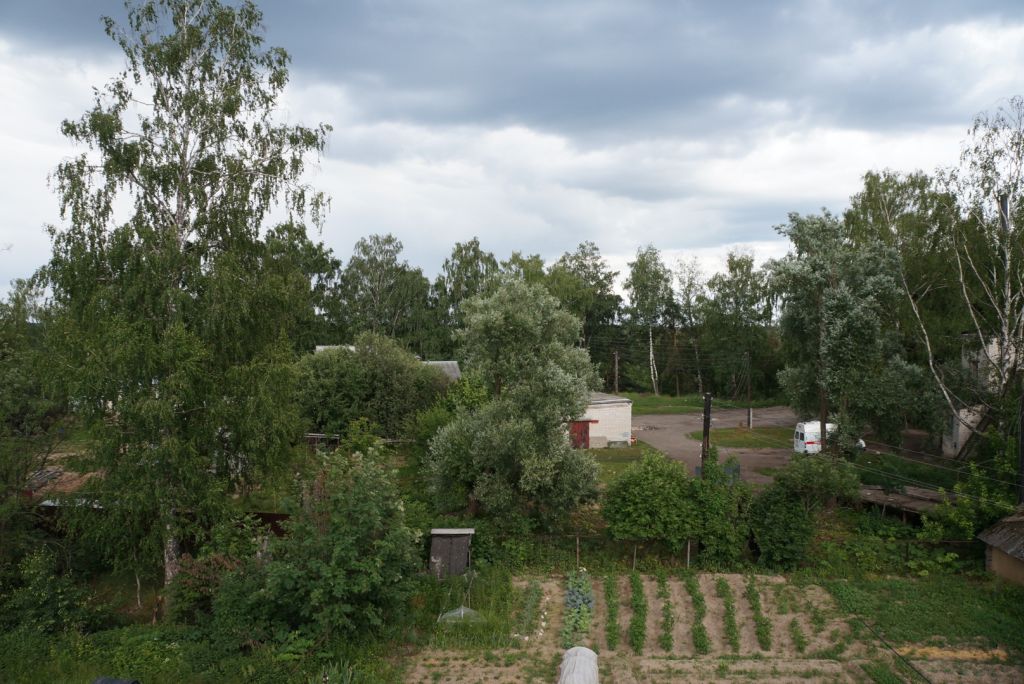

Со второго дома есть, а вот с первого не очень хорошо с промежутками ( см.фото 3)

Share this post


Link to post
Share on other sites

Владелец дома под номером один очень запереживал по поводу что ничего не получится, а деньги будут вложены, поэтому работа так и не начнется, кроме как через него, до себя инетернет никак не дотащить.



Всем за помощь и советы спасибо!



P.S. Xaser, а видео я всетаки жду ;)
