inmatch Posted June 11, 2014 · Report post Имеется DGS-310024TG A2 Решил обновить прощивку - залил последнию - 3.60.45 Свитч после прошивки загрузился нормально. Потом решил заменить вентиляторы (естественно, все делалось на выключенном свитче), после этого идет цикличная перезагрука. Лог: 95% 96% 100% OK Running from RAM... ******************************************************************** *** Running SW Ver. 3.60.45 Date 24-Apr-2012 Time 16:28:22 *** ******************************************************************** Serial Number : F3Q3299000100. HW version is: a2 Base Mac address is: 00:24:01:ea:17:6b Dram size is: 64M bytes Flash size is: 16M bytes 01-Jan-2000 01:01:08 %CDB-I-LOADCONFIG: Loading running configuration. 01-Jan-2000 01:01:08 %CDB-I-LOADCONFIG: Loading startup configuration. Device configuration: Slot 1 - DGS-3100-24TG ST ------------------------------------ -- Unit Factory Default -- ------------------------------------ 01-Jan-2000 01:01:21 %Entity-I-SEND-ENT-CONF-CHANGE-TRAP: entity configuration change trap. 01-Jan-2000 01:01:36 %INIT-I-InitCompleted: Initialization task is completed >To perform reset to factory defaults do not release the button for 5 seconds. ----------------------------------- -- Unit Number 1 Master Enabled -- ----------------------------------- Tapi Version: v1.3.3.1 Core Version: v1.3.3.1 01-Jan-2000 01:01:38 %SNMP-I-CDBITEMSNUM: Number of running configuration items loaded: 0 01-Jan-2000 01:01:38 %SNMP-I-CDBITEMSNUM: Number of startup configuration items loaded: 0 01-Jan-2000 01:01:39 %Stack-I-STCK-CFG-CHNG: Configuration changed: chain >lcli UserName: Deleting auto update backup file...OK Deleting auto update instruction file...OK resetting local unit ************************************************** ***************** SYSTEM RESET ***************** ************************************************** ------ Performing the Power-On Self Test (POST) ------ UART Channel Loopback Test........................PASS Testing the System SDRAM..........................PASS Boot1 Checksum Test...............................PASS Boot2 Checksum Test...............................PASS Flash Image Validation Test.......................PASS BOOT Software Version 1.0.1.05 Built 13-Oct-2009 15:37:32 MAC Address : 00:24:01:ea:17:6b. Preparing to decompress... 0% Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
EShirokiy Posted June 11, 2014 (edited) · Report post Аналогичная ситуация =( прошивки менял BOOT Software Version 1.0.1.04 Built 15-Jun-2009 17:45:03 MAC Address : 00:24:01:00:00:00. Preparing to decompress... 100% Decompressing SW from image-1 100% OK Running from RAM... ******************************************************************** *** Running SW Ver. 3.60.45 Date 24-Apr-2012 Time 16:28:22 *** ******************************************************************** Serial Number : F3Q3100000000. HW version is: 04 Base Mac address is: 00:24:01:00:00:00 Dram size is: 64M bytes Flash size is: 16M bytes 01-Jan-2000 01:01:08 %CDB-I-LOADCONFIG: Loading running configuration. 01-Jan-2000 01:01:08 %CDB-I-LOADCONFIG: Loading startup configuration. Device configuration: Slot 1 - DGS-3100-24TG ST ------------------------------------ -- Unit Factory Default -- ------------------------------------ 01-Jan-2000 01:01:22 %Entity-I-SEND-ENT-CONF-CHANGE-TRAP: entity configuration change trap. 01-Jan-2000 01:01:36 %INIT-I-InitCompleted: Initialization task is completed >To perform reset to factory defaults do not release the button for 5 seconds. ----------------------------------- -- Unit Number 1 Master Enabled -- ----------------------------------- Tapi Version: v1.3.3.1 Core Version: v1.3.3.1 01-Jan-2000 01:01:38 %SNMP-I-CDBITEMSNUM: Number of running configuration items loaded: 0 01-Jan-2000 01:01:38 %SNMP-I-CDBITEMSNUM: Number of startup configuration items loaded: 0 01-Jan-2000 01:01:39 %Stack-I-STCK-CFG-CHNG: Configuration changed: chain >lcli UserName: Deleting auto update backup file...OK Deleting auto update instruction file...OK resetting local unit ************************************************** ***************** SYSTEM RESET ***************** ************************************************** В инженерном меню прошивки удалял, ситуация возникла после замены вентиляторов Edited June 11, 2014 by EShirokiy Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
EShirokiy Posted June 11, 2014 · Report post а если вернуть обратно старые вентиляторы? может boot prom обновить требует? мне PROM не обновить, т.к. в общее меню свитча не зайти (он циклично ребутается) со старыми вентиками такая же беда Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
EShirokiy Posted June 11, 2014 · Report post pvl, про это я слышал) но тут ситуация такая, что прошивка полностью загружается, но потом вываливается сразу же в ребут (можно даже быстро какую нибудь комманду ввести) у DES-3526 совсем другая проблема была с отключенными вентиками тоже так же Сейчас что то совсем сигнал на компорту пропал, видимо дошатал я свитч) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
inmatch Posted June 12, 2014 · Report post Возвращение старых вентиляторов на место ситуации не меняет. boot prom стоит последний, да и обновить его нет возможности, как уже говорилось - цикличная перезагрузка, команду толком не введешь. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
T_Igor Posted June 13, 2014 (edited) · Report post Было когда-то такое замучились нестабильностью работы и вечными перезагрузками, вылечили путем манипуляций при загрузке, вылезла маленькая менюшка типа да или нет и прошел процес переформатирования и перезаписи флеша. После этого порблемы исчезли и не напоминают о себе. Подробности не помню, надо искать на форуме делинка - там описывалось как делать, давно это было. Edited June 13, 2014 by T_Igor Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NVV_RW Posted June 16, 2014 · Report post boot prom стоит последний, да и обновить его нет возможности, как уже говорилось - цикличная перезагрузка, команду толком не введешь. Высока вероятность подыхания латтиса (известная "болячка" всей серии), а на него там завязаны и сброс, и мониторинг таходатчиков вентиляторов, и ещё питаний до кучи. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
inmatch Posted June 17, 2014 · Report post Вот спасибо... Хотя все же делалось на выключенном свитче. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Alet Posted January 16, 2015 · Report post Доброго времени суток! Попался такой же свич с теми же симптомами, похоже на нем поменяли вентиляторы (может статика ушатывает плис). А есть ли прошивка для Латтиса или свич на свалку? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NVV_RW Posted January 16, 2015 · Report post А есть ли прошивка для Латтиса или свич на свалку? А BGA паять есть чем и кому? А прошивку - не проблема и с живого такого девайса слить . :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vurd Posted January 16, 2015 · Report post Вы пины на вентиляторе поменяли местами?) Если нет, то внимательно осмотрите разъему у старого и нового и поменяйте уже плюс с минусом, как придумали разработчики свитча :))) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NVV_RW Posted January 16, 2015 · Report post внимательно осмотрите разъему у старого и нового и поменяйте уже плюс с минусом, как придумали разработчики свитча :))) Поздно пить боржоми... если включили с неверной распиновкой вентиляторов... Дохнет тут же. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Alet Posted January 17, 2015 · Report post Спасибо за ответы. Кулеры менял не я, а плис уже накрылась 100%. BGA перепаяют, тут история такая, до того как мне попал свич - кто-то: поменяли вентиляторы, спалили латтис, запаяли новый латтис, не включается, запаяли старый, думая, что проблема в чем-то другом. А как слить прошивку, есть где-то распиновка jtag на плате (там есть 1 разъем 8pin подряд)? А память разве dlink не закрыл от чтения? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NVV_RW Posted January 17, 2015 · Report post (там есть 1 разъем 8pin подряд)? А память разве dlink не закрыл от чтения? Оно самое. http://elm-chan.org/works/avrx/rp/lattice.png У этих коммутаторов ПЛИС не закрыта. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Alet Posted January 18, 2015 · Report post Благодарю за подробные разъяснения, будут искать подобный свич, если найдут, вычитаю прошивку, отпишу. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
20512 Posted January 21, 2015 · Report post Вот и нас постигла кара небесная за попытку замены кулеров. Чего теперь делать, подскажите, плз.... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NVV_RW Posted January 21, 2015 · Report post постигла кара небесная за попытку замены кулеров. Чего теперь делать, подскажите, плз.... Да всё уж написано... Разжиться BGA-шным латтисом, слить с живого аналогичного девайса прошивку латтисную, перепаять латтис, прошить его, в разъёмах новых вентиляторов переставить провода, чтобы было "как в старых", собрать коммутатор и пользоваться им дальше. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
20512 Posted January 22, 2015 · Report post направление понял, спасибо. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Alet Posted January 22, 2015 · Report post Если есть у кого-нибудь Lattice programmer, поделитесь, пожалуйста, на офсайте page not found, в гугле нет, не знаю каким софтом можно вычитать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Alet Posted January 23, 2015 · Report post Нашел Lattice Programmer 3.0, кабель не видит ("No LSC ispDOWNLOAD cable detected"), я правильно понимаю распиновку разъема, все 8 контактов от программатора нужны? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NVV_RW Posted January 23, 2015 · Report post На www.latticesemi.com весь софт есть, там только зарегаться надо, чтобы скачать. А на программаторе, да, все 8 ног задействуются. Я использую Lattice USB ispDOWNLOAD Cable от Promaster Technology - работает без проблем. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

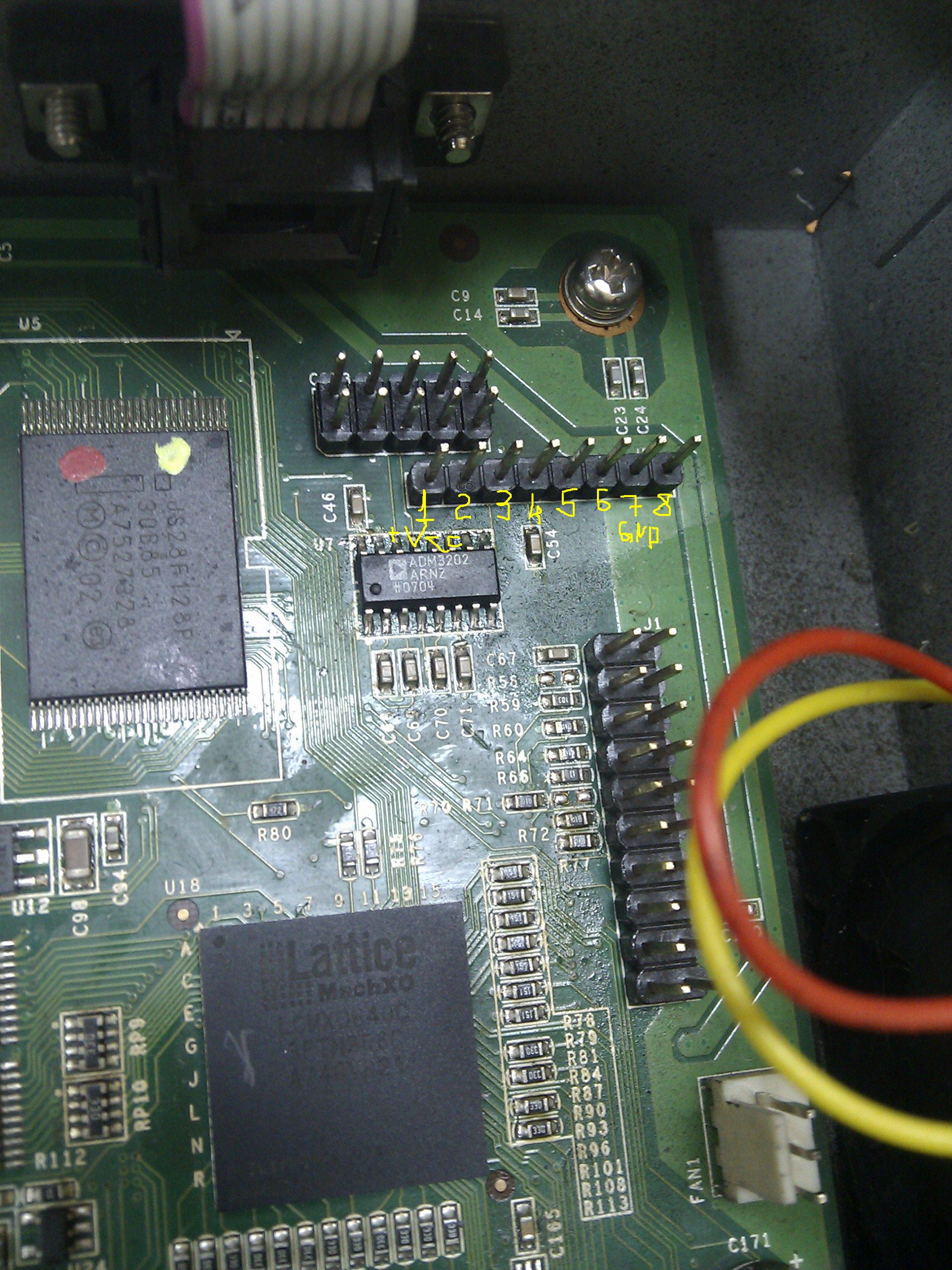

Alet Posted January 23, 2015 · Report post На www.latticesemi.com я зарегистрирован, там все есть, но ничего не скачать, написал им в техподдержку, похоже у них все ссылки уплыли. А у вас есть ispVM, можете поделиться? И последний вопрос, первая нога как на картинке? Прошу прощения за назойливость. Если не сложно поделитесь софтом (моя почта alets@list.ru), а то когда они ссылки поправят неизвестно. Спасибо. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Alet Posted February 11, 2015 (edited) · Report post NVV_RW, Огромное спасибо! Все заработало, правда программатор по ссылке так и не завелся, ну да ладно. А на www.latticesemi.com мне так и не разрешили скачать ничего, общался с их админом, фигвам называется. ))) Edited February 11, 2015 by Alet Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
20512 Posted January 18, 2016 · Report post Кто возьмется вылечить мой труп. Неисправность вышеописанная - ребут после попытки замены кулера. Мои паяльники ничего сделать не могут, по причине отсутствия свободного времени и желания разбираться в совершенно не их специализации. Нам проще немного денег заплатить. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dazgluk Posted January 18, 2016 · Report post Кто возьмется вылечить мой труп. Неисправность вышеописанная - ребут после попытки замены кулера. Мои паяльники ничего сделать не могут, по причине отсутствия свободного времени и желания разбираться в совершенно не их специализации. Нам проще немного денег заплатить. В случае, если вы забыли поменять полярность при замене вентилятора там что-то выгорает. ТП Длинка говорит что такое не чинится, сами так убили два свитчика :( Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
