[trtw89]

Использую радио оборудование от ubiquiti, всем остальным занимается микротик. Есть участок в котором 2.4 и 5 частоты загажены очень сильно, решил использовать nanostation m3.

Недавно наткнулся на статью ланмарта об увеличении пакетной производительности на повербридже, решил попробовать это все дело у себя, схему сети прилагаю (надеюсь все будет понятно).

Прошу подсказать будет ли эффект от упаковки пакетов в данной ситуации и как правильно настроить (в моем случае упаковку делать на порт антенны или полностью на бридж? упаковку на всех микротиках применять или только между антеннами? изменять mtu 2024 на порт антенны или везде: бридж, еоип)



2Saab95

сейчас у меня ведь получается трафик транзитный? в моей схеме у меня клиенты получают ипы по днср с CCR.

почему использую ubnt? включаю на них шифтинг и ухожу на другие частоты. Может ли микротик делать такое? (радио от микротика не использовал, но последнее время затаилась мысля, как он себя поведет в зашумленном эфире)

Edited June 3, 2014 by trtw89

[Saab95]

Упаковку надо включить на порту двух микротиков рядом с наносами, естественно указываете максимально высокий MTU, который позволяют роутеры, на наносах ставите максимально возможный. Далее поверх этого канала пускаете в EoIP туннеле трафик, и он будет упаковываться. Соответственно туннель уже идет до верхнего устройства на картинке.



Так же вам надо рассмотреть возможность ухода от L2 в сети, переведя ее на L3 транспорт. При этом подключать абонентов сможете по старинке через EoIP, либо настроите все устройства, к которым подключаются абоненты, роутерами, они сами будут раздавать адреса и по OSPF анонсить маршруты и сети в центр.



Микротик в зашумленном эфире работает лучше, у него есть возможность ограничивать канальные скорости. Например получили вы перекос по сигналам, например -60 по одному каналу и -75 по второму. Естественно, включив MIMO оно постоянно будет скакать туда-сюда и нормальной скорости не будет. На микротике на вкладке Data Rates ставите Configured, после чего на вкладке HT MCS снимаете галочки с 0-7, оставляя только 8-15. После чего запускаете тесты и определяете максимальные канальные скорости, на которых работает. Далее ограничиваете сверху скорости, оставляя например 8-11, и получаете стабильный высокоскоростной канал. На убнт так сделать нельзя, у него только одна возможность - перейти в одноканальный режим.

[[anp/hsw]]

Может для начала посчитать, сколько там пакетов, чтобы таки определиться, надо ли их как-то упаковывать?



Вот типичный wifi-линк:

Total Flows                     : 46230813
Total Octets                    : 935206750209
Total Packets                   : 1355345257
Total Time (1/1000 secs) (flows): 272527823597
Duration of data  (realtime)    : 86395
Duration of data (1/1000 secs)  : 275037
Average flow time (1/1000 secs) : 5894.9390
Average packet size (octets)    : 690.0137
Average flow size (octets)      : 20229.0797
Average packets per flow        : 29.3169
Average flows / second (flow)   : 168112.0436
Average flows / second (real)   : 535.1098
Average Kbits / second (flow)   : 27206015.5345
Average Kbits / second (real)   : 86598.2319


IP packet size distribution:
  1-32   64   96  128  160  192  224  256  288  320  352  384  416  448  480
  .000 .361 .160 .066 .212 .032 .016 .010 .012 .055 .021 .004 .003 .003 .003

   512  544  576 1024 1536 2048 2560 3072 3584 4096 4608
  .003 .002 .002 .023 .007 .001 .001 .000 .000 .000 .000



86 мегабит, пакеты сами считайте. оборудование UBNT :)

Все работает без упаковки, это реальный интернет-трафик. проанализируйте ваш трафик, чтобы было понятно, надо ли оно.

Edited June 3, 2014 by [anp/hsw]

[trtw89]

уже добрых 3 дня пытаюсь по http://www.lanmart.ru/blogs/test-ubiquiti-nanostation-m6/ данной статье настроить упаковку, не получается, как только включаю packing, тест скорости с первого микротика на второй не хочет работать

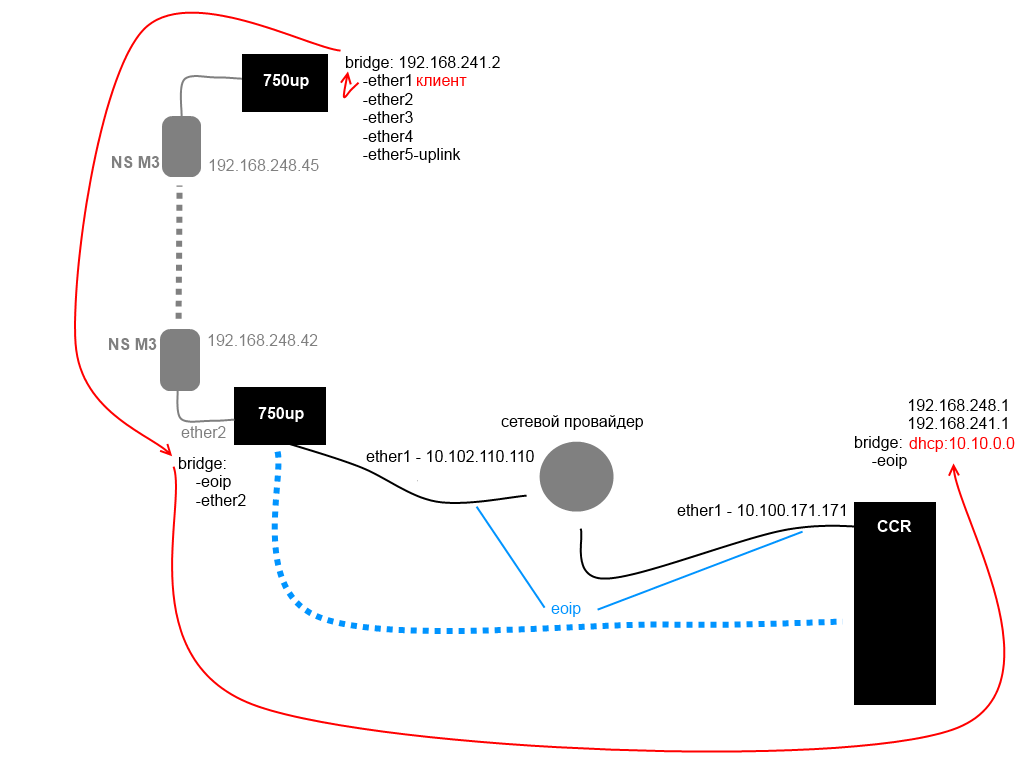

вот схема моей сети:



IP адреса на железках это адреса городского провайдера, т.е соеденены не прямым шнурком

прошу подсказать как правильно настроить оборудование чтобы увидеть результат

Edited June 7, 2014 by trtw89

[Saab95]

Упаковка работает только на трафике, который передается между микротиками с включенной упаковкой и от их лица, при этом между ними не должно быть других маршрутизаторов. В вашем случае упаковка не заработает. Требуется создать L2TP туннель и упаковывать данные внутри него, но из-за уменьшения МТУ она уже не будет так эффективна.
