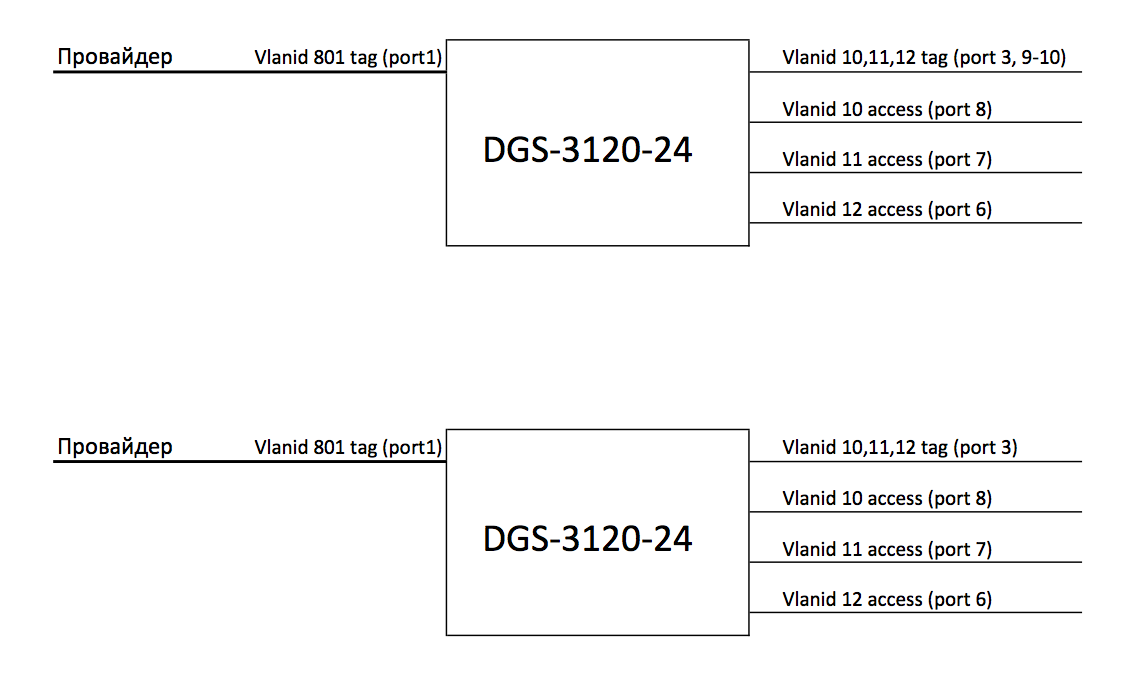

eugenyk2014 Posted May 31, 2014 Есть DGS-3120-24, в сети через него работают пользователи vlan(ов) 10,11,12,13. аналогично настроен второй DGS-3120-24 его установили в другой офис, получили от провайдера vlan 801 с tagом. Подключил на обеих сторон на коммутаторы на первый порт. настроил 1порт tag801 , 2порт access801 , 3порт tag10,11,12,13. но не работает ничего. как правильно настроить? qinq провайдер не может предоставить(((( Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dmvy Posted May 31, 2014 Либо делайте петлю, которую завернете в vlan 801, либо думайте в сторону vlan translation. От провайдера нажуно будет поддержка jumbo frame на всем участке пути вашего vlan. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
megahertz0 Posted May 31, 2014 Либо делайте петлю, которую завернете в vlan 801, либо думайте в сторону vlan translation. От провайдера нажуно будет поддержка jumbo frame на всем участке пути вашего vlan. Если QinQ предоставить не может, то и возможность поднять MTU вряд ли есть. Может у провайдера стоит каталист 2950, который про такое не слышал, к примеру. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dmvy Posted June 1, 2014 Либо делайте петлю, которую завернете в vlan 801, либо думайте в сторону vlan translation. От провайдера нажуно будет поддержка jumbo frame на всем участке пути вашего vlan. Если QinQ предоставить не может, то и возможность поднять MTU вряд ли есть. Может у провайдера стоит каталист 2950, который про такое не слышал, к примеру. На нем можно установить 1530. Этого будет достаточно для ещё одного заголовка 8021q Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
h1vs2 Posted June 1, 2014 tpid должен быть 0х8100 порт в сторону провайдера nni, кроме того ingress_cheking disable В сторону доступа порты в uni. Когда они принимаются тегом - вообще нет проблем, а когда надо без тега, как вариант сделать vlan_translation replace cvid 1 svid 10, например, но я не уверен, что заработает. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
AKim Posted June 1, 2014 tpid должен быть 0х8100 порт в сторону провайдера nni, кроме того ingress_cheking disable В сторону доступа порты в uni. Когда они принимаются тегом - вообще нет проблем, а когда надо без тега, как вариант сделать vlan_translation replace cvid 1 svid 10, например, но я не уверен, что заработает. все эти параметры относятся к QinQ, который оператор предоставить не может. Не заработает. , получили от провайдера vlan 801 с tagом Следовательно в вашей схеме есть ещё провайдер со своим оборудованием. Это может быть один коммутатор, а может быть несколько, а может быть несколько коммутаторов и брас. Для работы вашей схемы нужен QinQ. При чём по всей цепочке оператора, должны быть расставлены порты в режим nni. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Butch3r Posted June 2, 2014 NNI=обычный порт без qinq. И tpid там 146% 0x8100 так как оператор не использует qinq для данного канала. Если у вас на 3120 порты в сторону вланов смотрят тэгом то действительно можно попробовать перевести порты в uni, вдруг взлетит Если нет - то проще думать о каком-нибудь туннэле через канал провайдера, в который вы будете отправлять всё что захотите Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
bos9 Posted June 2, 2014 (edited) Ставить outer tpid 0x8100 и пробовать. Длинки/зюксели всякие без проблем через себя это пропустят, каталисты потребуют увеличения MTU до 1504. И нужно помнить, что если использовать tpid 0x8100, то ваш коммутатор так же как и транзитные (провайдерские) будет воспринимать полученные фреймы, как обычные dot1q, так что для того, чтобы снять внешний тег нужно сделать svid untagged на клиентских портах. Edited June 2, 2014 by bos9 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dIMbI4 Posted June 2, 2014 EoIP на некротике тебе в помощь. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
megahertz0 Posted June 2, 2014 На нем можно установить 1530. Этого будет достаточно для ещё одного заголовка 8021q А по-моему только на гиговых портах (GBIC)... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
h1vs2 Posted June 2, 2014 все эти параметры относятся к QinQ, который оператор предоставить не может. Не заработает. Что-то странное такое говорите, ethertype 0x8100 ничем не отличается от обычного влана. От транзитных свитчей провайдера требуется равзе что минимальный размер mtu, чтобы влез второй тэг. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
mcdemon Posted June 5, 2014 странно что сааб досихпор не посоветовал микротик) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
