expert01 Posted May 18, 2014 Доброго времени суток Уважаемый читатель!! Хочу поделится своим горем надеясь на твою помощь.. Вообще объясняю есть некий детский садик квадратной формы, кирпичный, одноэтажный с деревянной крышой. У меня идут 3 линии две в лево одна в право. Длинны кабелей 1-я левая 30м.(две камеры) 2-я левая 60м.(две камеры) правая 25м.(три камеры) проложено витой парой, с использованием усилителей, в гофре, на клипсах, прикручено к низу деревяной крыши, без использования перфоратора, камеры так-же прикручены к деревянной крыше, с электричеством не пресекается. Что происходит: при подключении к регистратуру отдельной одной линии например правой всё показывает отлично, при подключении отдельно правой тоже всё шоколадно показывает, а когда подключаешь обе линии одновременно самая ближняя камера начинает моргать некоторые темнеют некоторые показывают с помехами, а три штуки на разных линиях показывают нормально, вообщем какая-то хрень!! Что я только не делал... Щас перечислю: 1. Заземлял камеры. 2. Заземлял регистратор. 3. Заземлял блоки питания. 4. Подкидывал всю систему только на акб. 5. Обесточивал всё здание (думал может наводки(ну а какае могут быть наводки в детском садике?)). 6. Прокладывал отдельный провод до камер как до первой так и до последней. 7. Поменял РЕГИСТРАТОР на другой. Во общем делал всё что можно сделать. Ни чего не помогло... Всё так и осталось или левая работает чётко или правая, вмести не в какую!!!! У меня есть тестер для камер с монитором на нём всё отлично показывает и вольтаж правильный приходит (мерял возле рега.)! Короче я опустил руки.... Это первый объект (а сделал я их очень много (причём на этом-же оборудовании) на котором я не знаю что мне делать... Если сталкивались с таким полтергейстом поделитесь что это может быть?!?!?!?!? Оборудование такое: всё фирмы Jassun 1. JSR-L0803 Видео регистратор Jassun; Pentaplex Метод компрессии: H.264 Видео входы: 8xBNC Видео выходы: BNC/VGA Сквозные каналы: —Аудио входы / выходы: 8xRCA / 1xRCA Тревожные входы / выходы: 1 вх. 2. JSA-X1000IRU 3.6mm 3. HDD 1000 Gb Seagate (7200) SATAIII, 32Mb cache 4. Блок резервного питания ТР12-4/7, 4А, 12В (В боксе для АКБ 7а/ч или 12а/ч) (2шт. один на камеры другой на регистратор) 5. Монитор ЖК AOC Value Line E2250SWDNK, 21.5", черный (10130192/280114/0000727/6, КИТАЙ) 6. TP-C/2 Приемопередатчик пассивный, 1-канальный по витой паре CAT 5e. Разъем BNC / разъем для подключения витой пары под клемму. Передача видеосигнала по кабелю витой паре CAT5e: ч/б сигнала - на 600 м. 7. Разъем питания универсальный "папа" VW-1 В ЗАРАНЕЕ ОГРОМНОЕ СПАСИБО!!!!!!!!!!!!! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
grifin.ru Posted May 18, 2014 - Где-то перепутаны ноль с землей. - Брак одной из камер (попробуйте поотключать по очереди) - поменяйте камеры местами - в конце концов соберите схему на столе для начала. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
expert01 Posted May 18, 2014 - Где-то перепутаны ноль с землей. нет потому что подключал только к акб такаяже беда. - Брак одной из камер (попробуйте поотключать по очереди) прбовал не помогает - поменяйте камеры местами. тоже пробовал - в конце концов соберите схему на столе для начала. на столе всё работает. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
grifin.ru Posted May 18, 2014 Смена камер и жил в линии что показывает ? У вас на регистраторе сколько входв. Пронумеруйте камеры, входы регистратора и линии, при смене комбинаций и поочередном отключении плохое изображение где появляется ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
expert01 Posted May 18, 2014 Смена камер и жил в линии ни чего не меняется как только я после подключения одной из линий (правой или левой) начинаю добавлять по одной камере то при подключении с каждой камерой изображение становится всё хуже и хуже На регистраторе 8 входв. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
rizan Posted May 19, 2014 Ощущение, что минус питания отсутствует на каких то-камерах. И в итоге минус идет через сигнальный кабель, через регистратор от какой-то другой камеры. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
expert01 Posted May 19, 2014 Ну если бы не было минуса она бы не показывала чётк а барахлила Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

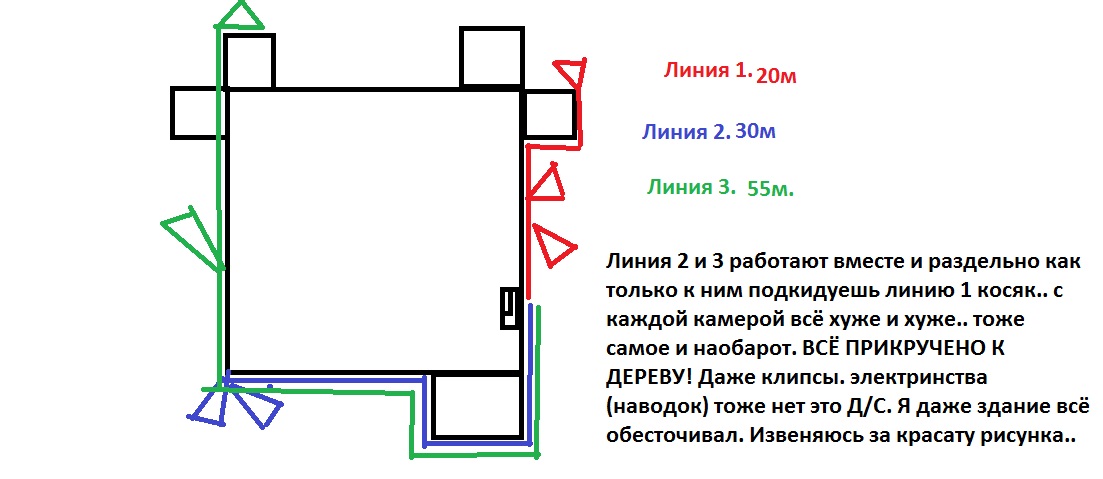

expert01 Posted May 19, 2014 вот план Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SNR Posted May 19, 2014 гальваническую развязку надо бы попробовать, точнее защиту от земляных петель. Проблема то всего лишь одна при таком поведении - разность потенциалов где-то. Не было бы ее - все было бы отлично. Попробуйте замерить между неподключенными камерами: между землями напряжение, сопротивления, токи... Вдруг магнитное поле наводит ток) переменное конечно же Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted May 19, 2014 Просто вам давно пора перейти на IP видеонаблюдение, оно дешевле в монтаже и обслуживании. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SergioDeMaster Posted May 20, 2014 сааб, напиши ка раскладку порядка цен на оборудование Лоу кост для аналога и ip. а потом прикинь, что выберет ДЕТСКИЙ САДИК Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
shiandry Posted May 20, 2014 мерить питание надо не возле регистратора ,а у камер, думаю с уровнем напряжения проблемы Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
expert01 Posted May 20, 2014 Тестер питания показует 1в входящего тоесть отлично!! Землю мерил от камер всё ОК.. А по поводу айпи соглашусь с прошлым ораторм... это же бюджет.. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
shiandry Posted May 20, 2014 Тестер питания показует 1в входящего тоесть отлично!! и что? питание прям на камере меряй 12 в подключи акб к камере на коротком проводе , если она заработает , а остальные так же будут тухлые,то проблема в источнике питания,сечении провода,просадке напряжения если есть возможность увеличь выходное напряжение источника питания до 13 вольт Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
shader Posted May 20, 2014 (edited) У нас тоже на объекте было нечто подобное. Частично проблему удалось решить изоляцией камер от земли. Т. е. изначально камеры прикручивали саморезами к металлическим колоннам (в цехе), уходящим в землю. Поставили между колонной и камерой диэлектрик - стало чуть лучше. Так и работает по сей день. А так тоже, что только не делали. И БП меняли и регистратор и камеры перебирали... Не факт что это Ваш случай, но проверьте, может где на корпус камеры "земля" попадает? Edited May 20, 2014 by shader Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
expert01 Posted May 21, 2014 На камерах 12.7-13в соприкосновения с металлом или землёй исключены Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SNR Posted May 23, 2014 попробуйте вот таким изолировать, раз витухой кинуто Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zubastik3650 Posted May 25, 2014 Давно известно что для аналоговых камер надо брать коаксиальный кабель КВК например с жилами питания. Все будет работать. Когда по витой паре - нужен бубен для настройки. Правильно здесь говорили про гальваническую развязку, но иногда ней даже хуже может получиться. Еще бывает помогает установка резистора 75 ом на входе камеры. Уже давно не ставлю аналоговые - переходите на IP - вместо 2-х аналоговых ставьте 1 IP 2-3 МП с широким углом и IP регистратор. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
shader Posted May 26, 2014 Давно известно что для аналоговых камер надо брать коаксиальный кабель КВК например с жилами питания. Все будет работать. Когда по витой паре - нужен бубен для настройки. Правильно здесь говорили про гальваническую развязку, но иногда ней даже хуже может получиться. Еще бывает помогает установка резистора 75 ом на входе камеры. Уже давно не ставлю аналоговые - переходите на IP - вместо 2-х аналоговых ставьте 1 IP 2-3 МП с широким углом и IP регистратор. КВК не панацея. У нас подобный эффект и на КВК наблюдался. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Олег ЭСО Posted May 27, 2014 Попробуйте поступить следующим образом. Необходимо найти причину. Это точно будет электрическое соединение одного или нескольких проводов. 1. Подключить одну из сторон которая нормально работает, вне зависимости от количества на этой стороне числа камер. 2. Отключить от всех камер все провода (все), как питающие так и сигнальные, на той части, которая даёт помеху при подключении. 3. Подключать каждую камеру по очереди, при этом контролируя наличие помех на мониторе. 4. Подключите все камеры, которые не дают помех. При этом на камеры, которые дают помеху, не подключайте ни одного провода (ни одного). 5. После того, как у вас заработала часть камер, которые не дают помеху, подключайте по одному проводу к камере, которая даёт помеху. Помеха у Вас начнётся после подключения какого то одного провода. Обязательно определите, после какого. Возможные причины: при условии питания от одного источника питания. 1. При возникновении помехи от питающих проводов попробуйте открутить камеру от того места к чему она прикручена. Если помеха исчезла, то это разность потенциалов между этим местом и регистратором и, (или) источником питания. 2. Если при подключении питающих проводов помехи нет, а она появляется при подключении сигнальных проводов, это значит либо проблема с оборудованием по витой паре, либо помеха идёт от камеры. Это возможно, например камера облучается в этом месте какими либо помехами, именно в этом месте. Соответственно, эти помехи попадают в сигнал и дальше в кабель наводя помеху на другие провода. И т.д. Попробуйте на всех розетках, которые включаются в 220 в, изолировать (2 слоя изоленты) на заземляющий контакт. Обязательно на всех розетках. Если поможет разбираться с причиной. В любом случае, как правило причины две: 1. Разность потенциалов земель. 2. Какая либо помеха, наведённая на оборудование. И обязательно везде должны быть хорошие контакты соеденений. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
skrizl Posted May 29, 2014 (edited) попробуй заземлить все камеры по витой и рег на одну землю чтобы разности не было используй свободные жилы для земли и бп по току на аперчик бы по больше но это врятли из-за него если характеристики камер не врут и бп исправный. Edited May 29, 2014 by skrizl Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
shiandry Posted June 9, 2014 ТС напиши хоть чем закончилось,сделал,нет? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
mit Posted June 17, 2014 (edited) ДЕТСКИЙ САДИК Это не у сааба детский садик , а у вас ДОМ ПРЕСТАРЕЛЫХ :) это же бюджет.. Это от объекта зависит! Где-то картина может кардинально меняться. А с ходу такое заявлять можно только когда лень считать. Давно известно что для аналоговых камер надо брать коаксиальный кабель КВК например с жилами питания. Вот-вот, псевдобюджетный аналог) Уже давно не ставлю аналоговые - переходите на IP - вместо 2-х аналоговых ставьте 1 IP 2-3 МП с широким углом и IP регистратор. ;) Edited June 17, 2014 by mit Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Liner's Posted June 21, 2014 ТС изчесзе в пучине неизвестности Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
