Вопрос по DIR-615 не работает оптический порт

Ищу коммутатор с оптическим портом на 100М.

Сейчас взял на тест D-Link DIR-615. Какая конкретно модель точно не скажу, похож на DIR-615/FB1/U1A, но видимо следующая версия — он белый и закругленный. Если смотреть по ссылке, то у него оптический порт 10/100М. Но при подключении в соответствующий оптический порт коммутатора доступа (Orion A28F) линк горит, но трафик по порту не ходит. Маршрутизатор не получает IP-адреса по DHCP, на порту коммутатора доступа нет MAC-адресов, в окне состояния у WAN-интерфейса статус "нет линка".

В настройках маршрутизатора WAN-порт не настраивается никак (т.е. скорость порта вручную не задать). И еще смущает то, что на самом маршрутизаторе оптический порт подписан как PON.

Никто с ним не сталкивался?

Share this post


Link to post
Share on other sites

самом маршрутизаторе оптический порт подписан как PON

Фотку в студию)

Share this post


Link to post
Share on other sites

У нас тоже самое было, линк есть, а данные не идут) тоже было написано pon

Share this post


Link to post
Share on other sites

SFP разные, SNR и GigaLink (WDM 155M).

На 100М портах они работают без проблем.



Линки горят на обоих сторонах (на коммутаторе и на маршрутизаторе).

Но в веб-интерфейсе маршрутизатора у WAN-порта статус "Кабель не подключен".


Share this post


Link to post
Share on other sites

Скорее всего, этот роутер только для PON сетей.

Share this post


Link to post
Share on other sites

Каким образом, интересно?

Если в него вставляется трансивер для PON, то это было бы указано в документации, а в ней написано "Беспроводной маршрутизатор с поддержкой 802.11n с оптическим WAN-портом", и в конфигурации были бы настройки, специфичные для PON. Да и список совместимого оборудования был бы обязательно приложен, с какими OLT он работает.

А если в порт вставляется ONU в форм-факторе SFP, тогда бы он и с обычными SFP должен был работать.

Share this post


Link to post
Share on other sites

SFP разные, SNR и GigaLink (WDM 155M).

На 100М портах они работают без проблем.



Линки горят на обоих сторонах (на коммутаторе и на маршрутизаторе).

Но в веб-интерфейсе маршрутизатора у WAN-порта статус "Кабель не подключен".

Брали такие, работают на ура, но только с SFP сотками, гиговые на заводятся

Share this post


Link to post
Share on other sites

Каким образом, интересно?

А что написано то на нём?

Похож на DIR-615/FB/O1A - глючный зараза - видать замену выпустили.

Edited by NikAlexAn

Share this post


Link to post
Share on other sites

Нет там никакого PON - обычные соточные SFP. Да, у порта тоже PON написано.

Share this post


Link to post
Share on other sites

А что написано то на нём?

Да почти ничего не написано.

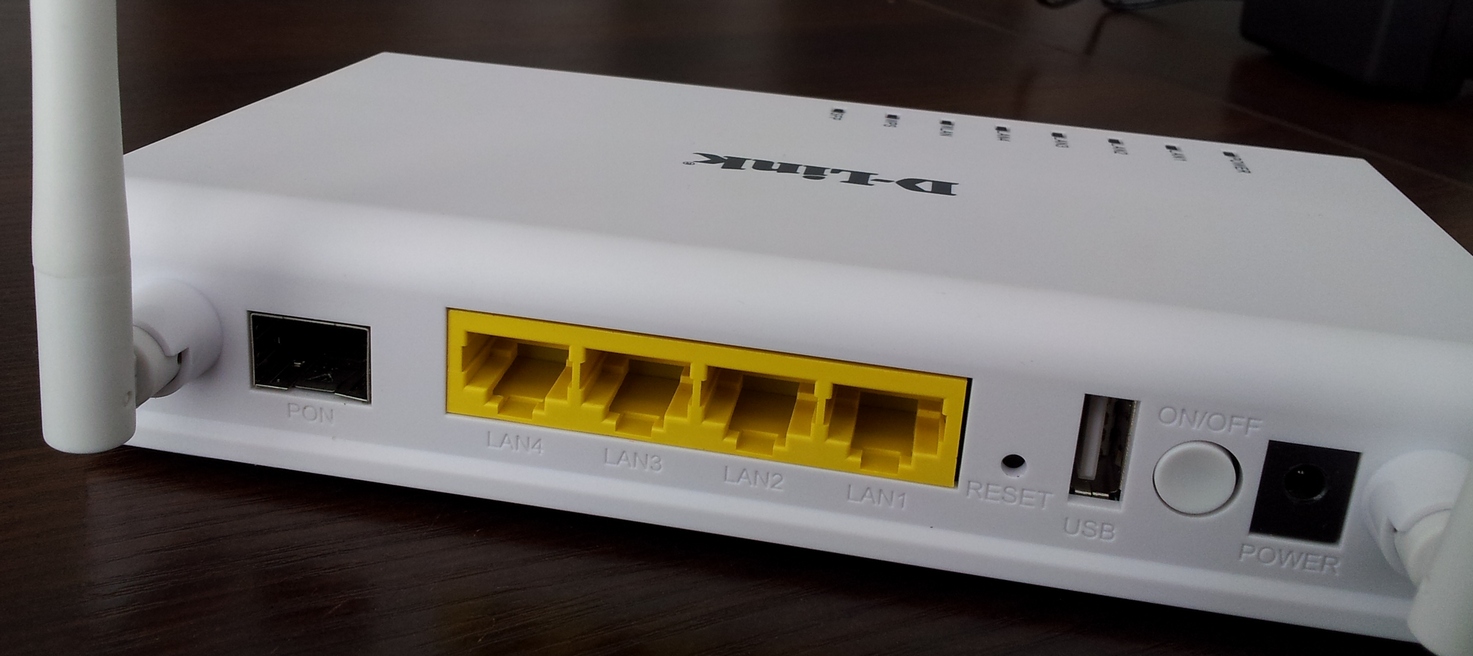

Фото задней стороны я привел.

Cнизу написано:

Model No: DIR-615

P/N: RIR61501A....O1E

H/W Ver: O1

F/W Ver: 1.0.1

На коробке еще есть код /FB/O1A.

По внешнему виду смахивает DIR-615/FB/O1



Похож на DIR-615/FB/O1A - глючный зараза - видать замену выпустили.

Похоже на то.

Нашел на коробку небольшую наклейку, на которой мелким текстом написано:

802.11n Wireless 2x2 Fiber Router 1 SFP gigabit WAN port, 4 10/100Base-TX LAN ports

Видимо у него порт работает только на гигабите.

Share this post


Link to post
Share on other sites

На коробке еще есть код /FB/O1A.



Похож на DIR-615/FB/O1A - глючный зараза - видать замену выпустили.



Чудо чудное - где то на форуме я уже писал про их глюки. Судя по тому что они исчезли из продуктов - видать не мне одному эти глюки встречались.

Никаких гигабитов.

WLAN загорается? Если нет - значит завис.

До управления то добираетесь?

Share this post


Link to post
Share on other sites

WLAN загорается? Если нет - значит завис.

До управления то добираетесь?

Все загорается, даже SFP, веб-интерфейс работает.

Просто статус WAN-порта - не подключен.



Но вообщем с тестированием понятно, вычеркиваем.

Share this post


Link to post
Share on other sites

SFP разные, SNR и GigaLink (WDM 155M).

На 100М портах они работают без проблем.



Линки горят на обоих сторонах (на коммутаторе и на маршрутизаторе).

Но в веб-интерфейсе маршрутизатора у WAN-порта статус "Кабель не подключен".

то же самое было.

в порт sfp очень туго заходит модуль-сам сначала воткнул модуль и линка не было.

надавил сильней на модуль-зашел до конца.все заработало.



на надпись PON не обращайте внимания,видимо в этих же коробках они делают онушки-не стали заморачиваться.

а так работает без зависаний уже 2 месяца у клиента.

Edited by vilemaster1980

Share this post


Link to post
Share on other sites

Так у меня линк есть, то есть SFP на разъемы платы попал.

Share this post


Link to post
Share on other sites

Так у меня линк есть, то есть SFP на разъемы платы попал.

возможно пара контактов не доехала-проверьте на всякий,лично мне железка понравилась.

попробуйте еще с другой стороны конвертер поставить,а не sfp.
