Программы для ведения кабельного хозяйства.

Всем привет уважаемые сетевики, интересует опыт ведения кабельного хозяйства. Кто, что использует (кросы, оптические жилы, столбы, комутационные ящики, дома, АКБ и т.д.). Возможно есть какой нибудь web сервер, который можно расположить под линуксом. Чтобы можно было сделать доступным определенным отделам организации с единой базой. Все таки пинжер для этих целей когда сеть разрастается уже мало подходит.

Edited by rom

Share this post


Link to post
Share on other sites

UserSide, пока нравится.

Раньше пробовал NED2 — в нем работать неудобно.

Visio, Excel — это все до определенного объема, далее опять таки неудобно.

Share this post


Link to post
Share on other sites

нормальная власть. меньше смотрите свой зомби-ящик

Share this post


Link to post
Share on other sites

нормальная власть. меньше смотрите свой зомби-ящик

я его например не смотрю, но мнения очень противоречивые, в том числе и от работников удалённых что оттуда, один говорит что ждёт пока вова введёт войска, другой что готовы грузом 200 отправлять каждый день наших зелёных человечков



по теме, тоже ищу решение, юзер сайд доставляет недоделками, ned2 заставило попробовать возможность просветки волокон и библиотеки visio в остальном не очень



Visio, Excel — это все до определенного объема, далее опять таки неудобно.

а до какого обьёма вы считаете удобен visio?

Share this post


Link to post
Share on other sites
юзер сайд доставляет недоделками

Есть такое. Иногда прямо руки чешутся исправить всякие кривости, борюсь с собой.



а до какого обьёма вы считаете удобен visio?

У каждого свой уровень комфорта.

Когда число оптических портов перевалило две сотни, мне уже было неудобно.

Когда число оптических портов больше тысячи, то Visio уже неприменим.

Share this post


Link to post
Share on other sites

У каждого свой уровень комфорта.

Когда число оптических портов перевалило две сотни, мне уже было неудобно.

мы сдедали свой вариант, похожий на ned2 ввизио только оптика и кроссы, сейчас уже больше 500 портов, сложностей нет, географически всё разбивается на районы, на каждый район свой лист

Share this post


Link to post
Share on other sites

У каждого свой уровень комфорта.

Когда число оптических портов перевалило две сотни, мне уже было неудобно.

мы сдедали свой вариант, похожий на ned2 ввизио только оптика и кроссы, сейчас уже больше 500 портов, сложностей нет, географически всё разбивается на районы, на каждый район свой лист

autocad не пробовали?

помогает))

Share this post


Link to post
Share on other sites

Всем привет уважаемые сетевики, интересует опыт ведения кабельного хозяйства. Кто, что использует (кросы, оптические жилы, столбы, комутационные ящики, дома, АКБ и т.д.). Возможно есть какой нибудь web сервер, который можно расположить под линуксом. Чтобы можно было сделать доступным определенным отделам организации с единой базой. Все таки пинжер для этих целей когда сеть разрастается уже мало подходит.

Amdocs Cramer

Share this post


Link to post
Share on other sites

http://myvisualdatabase.com/ - набросай себе свою

Там "non-commercial use only".



Можно использовать LibreOffice Base + OLE объекты из Visio...

В качестве частичной замены Visio можно использовать LibreOffice Draw или yEd.

Share this post


Link to post
Share on other sites

Можно использовать LibreOffice Base + OLE объекты из Visio...

А смысл?

У OpenDraw/LibreOffice есть определенные плюсы по сравнению с Visio (стандарты, метрическая система мер).

Но основная проблема в том, что это программа для рисования, а не система учета, поэтому когда объектов становится много, их рисование начинает занимать слишком много времени.

Я какое-то время схемы ВОЛС в CorelDraw рисовал (удобнее, кстати, чем в Visio), но когда объектов становится много, то никуда не денешься: или придется разбивать схему на фрагменты или схемы всегда будут запаздывать для изменений.



autocad не пробовали

Автокад бы в принципе подошел, это все же не рисовалка, а система проектирования.

Но автокад сильно платный (если использовать решения для СКС).

А бесплатные/базовые решения (Nanocad и т.п.) без обвязки/библиотек/скриптов мало чем от обычной рисовалки отличаются.

На каких-то масштабах наверное лучше всего будет автокад, но пока мне хватает UserSide.

Share this post


Link to post
Share on other sites

У каждого свой уровень комфорта.

Когда число оптических портов перевалило две сотни, мне уже было неудобно.

мы сдедали свой вариант, похожий на ned2 ввизио только оптика и кроссы, сейчас уже больше 500 портов, сложностей нет, географически всё разбивается на районы, на каждый район свой лист



а не могли б Вы показать часть фрагмента, что у Вас получилось? Интересно посмотреть как у людей сделано (оптика и кроссы)

Share this post


Link to post
Share on other sites

а не могли б Вы показать часть фрагмента, что у Вас получилось? Интересно посмотреть как у людей сделано (оптика и кроссы)

да пож-та

общий вид:

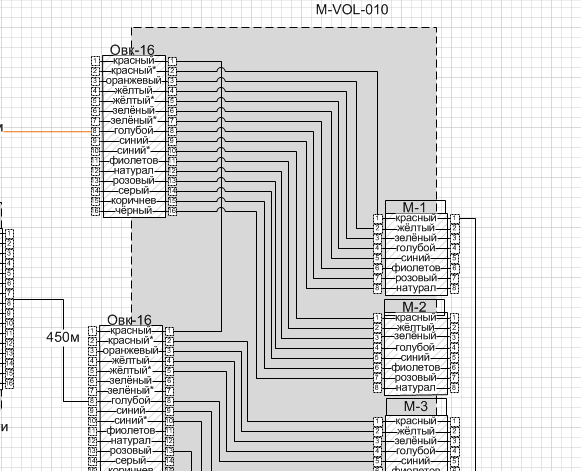

приближённый:


используем одного производителя, цвета расположили как нам удобно, обьект сразу сохранён в доп панели визио, т.е. муфты, кросы и кабеля зарнее нарисованы, просто вытаскиваешь ОВК 16 на лист, ставишь куда нужно, и от нужного тебе волокна тянешь линию до другого волокна в муфте или кроссе, как то так



всё пока не документируем, но придётся, в доп свойствах каждого объекта проставлены координаты, улица и прочее, на трассах начали рисовать расстояния, раньше тоже не делали, учимся потихоньку, примеров брать неоткуда, на кроссах не бывали)



там где красный, это абонент, нанесённый на карте, но ещё не смонтированный, после монтажа меняется цвет

Share this post


Link to post
Share on other sites

Господа, а че-нить НЕ ХАХЛЯТСКОЕ есть? а то, щя заплатишь "в никуда"... как потом обслуживаться? Политическая ситуация-то ...сами понимаете.

Share this post


Link to post
Share on other sites

Доброго дня. Не хохлятское есть. Делали под себя - сеть 40К+ абонентов, 2К+ км оптики. В основе - движок от ESRI. Есть тестовый сервер, по запросу даем доступ. При желании - запрос на gisfibers@aknet.kg Ну или в личку.

У нас в системе одновременно работают порядка 6 разных отделов - плановый, инфра, домсети. Карты в векторе, можно навесить в слой спутн. снимок. Сделано до-хре-на всего :)
