Подскажите железки, чтобы разрулить подсеть по портам.

Особо не пинайте. Не силен в терминологии, да и от современных IT технологий лет на 7 отстал.



Задача такая.



Провайдер дает подсеть на 64 адреса.

Надо принять в одной точке, а потом распределить физически по портам, таким образом, чтобы на каждом порту был свой IP-адрес.

Вернее, чтобы подключившись на определенный порт автоматом получить определенный ip-адрес.



Понятное, дело, что бюджетных железок на такое количество портов не найти. Раньше видел железки, которые можно было воткнуть в стек. Как сейчас с этим обстоит дело?



Да и порты на железках должны быть SFP для WDM модулей.



Было бы неплохо еще мастера, чтобы настроить все это за кредиты.

Share this post


Link to post
Share on other sites

на любом древнем железе поднять ics сервер

если 100 мегабит то des3200-28F

если 1000 мегабит то dgs3120-24sc

в стек лучше не ставить рассыпаться может при обновлениии



вы бы бюджет озвучили на железо, тогда понятней было бы

Share this post


Link to post
Share on other sites

Компьютеры исключаем.

Надо разок настроить и забыть.

Все железо надо в габаритах 19"



Вот я сам и хочу понять бюджет задачи.

Share this post


Link to post
Share on other sites

Провайдер дает подсеть на 64 адреса.



Как дал?

Дал интерфейсную сеть /30 и через ваш IP промаршрутизировал сеть /26 ?

Или из сети /26 взял себе один ip, а остальное отдал вам?



в-первом случае можно можно разбить на несколько вланов

во-втором только один влан протаскивать



Вам нужен коммутатор/ы l2+|l3 с dhcp сервером в прошивке.



Рекомендую AT-9924T, они есть на ebay.

Если юзеров больше, чем 24 порта, тогда еще пару стоечных коммутаторов, можно неуправляемых, до нужного кол-ва медных портов.



P.S. вообще, указываете кол-во и типы нужных портов, а также необходимость ограничения скорости юзерам.

Edited by vlad11

Share this post


Link to post
Share on other sites

Да мне хоть микротик.

Главное, чтобы реализовать задачу.



Так, с описанием подсети я поспешил. Бегу впереди паровоза.

Пока только на бумаге. Фактически еще нет. Как пропишут я не вкурсе. На неделе узнаю.



Насколько моих скудных знаний хватает понять сам принцип реализации задачи, то это одна железка l3 и несколько l2 и через vlan на каждый порт закидывать тот или иной IP ?



Мне нужно соединить с центром 64 (+200 в перспективе) удаленных точки по оптике по одному волокну. Никакой меди, только оптика. Конверторами заморачиваться не хочу, отсюда желание сделать все через sfp wdm модули. С другой стороны будет размещаться железка с одним SFP портом, на которую нужно приземлить белый IP



Ограничение на порт будет установлено в 100 мбит.

Share this post


Link to post
Share on other sites

У вас не слишком будет много моделей с оптическими портами: D-link, Planet, Extreme, Cisco, Eltex

Да и надо продумать варианты масштабирования и отказоустойчивости.

200 по 100М - это будет в пике 20G (2x10G)

Нужна железка с 4-мя 10G (два аплинк, два соседние коммутаторы) (я бы взял вторую для резерва)

И для агрегации 1-2 порта 10G + 24 порта 1G (8-10 штук)



Абоненты сидят или в одном влане или в нескольких, или каждый в своем (ip unnumbered).

Если абонентам нужен будет мультикаст, то тут могут быть нюансы.

На абонентскую сторону ставится или Микротик или бюджетные Длинки с 1-2 оптическими портами. Все зависит от профиля траффика, кол-ва pps и мультикаста.



Я бы еще в схему запланировал сервер для мониторинга, без него эксплуатация будет тяжкая.



P.S. Мнение насчет медиков разделяю :)

Edited by vlad11

Share this post


Link to post
Share on other sites

Сейчас нет смысла покупать мощное железо. Коттеджи еще не построены. Ориентировочно вся емкость (264 порта) будет выбрана года через 4.

Тогда и железо будет другое и стоить будет меньше. Сейчас надо запустить всего на 64 порта.



Проект не коммерческий, поселок закрытого типа. Все делается для себя.



Нет, мультикаста в этом сегменте не будет.

На хвостах будут торчать Mikrotik RB2011UAS-2HnD-IN или похожие по функционалу.

Сейчас хочется настроить, воткнуть и забыть на пару лет про этот ЫНТЫРНЭТ, разве что предусмотреть шейпер. Халява она сами понимаете, иногда сводит с ума.





Под ТВ заложено свое волокно в каждый коттедж и попозже буду искать проект под коллективную тарелку.

Share this post


Link to post
Share on other sites

Да и места в стойке почти не осталось. Надо все вместить вниз.

Еще одну ставить не очень хочется. Упсы встанут рядышком. В здании электричество по II категории.




Share this post


Link to post
Share on other sites

Брр. Gepon не смотрели?

Линки не длиннее 10 км?

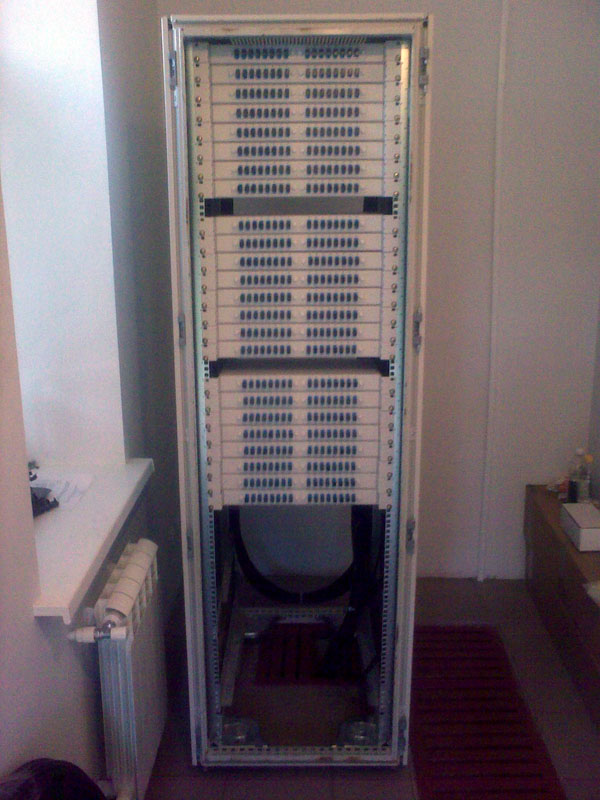

Теперь по стойке:



  • В серверной не должно быть отопления :)
  • Кондиционирование тоже надо предусмотреть. Некоторые коммутаторы с SFP кушают по 120 Вт.
  • ODF надо было брать не на 12, а на 24 порта в 1U.
  • Места для кроссировки оптических патч-кордов вообще нет.



На первом этапе смотрите оптические коммутаторы:



  • D-Link DES-3200-28F
  • Planet SGSW-24240 (гиговые порты!)
  • Eltex MES3124F
  • Huawei S3328TP-EI
  • Extreme Summit X440-24x (гиговые порты, версия без 10Г портов)





  • Максимальная емкость коммутаторов - 12U
  • кольца горизонтальные - 3U
  • сервер 2U

Итого: 17U

Еще вам понадобятся кольца вертикальные для оптики

Edited by vlad11

Share this post


Link to post
Share on other sites

Да чего тут думать) на 384 оптических порта ставим 6 штук наговских http://shop.nag.ru/catalog/00001.Kommutatory/04963.SNR/04962.SNR-S2970G-48S по 32 тысячи рублей- будет максимально дешево. Агрегируйте их во что нибудь типа 3750g прямо медью(опционально), реализуете функцию дшсп опции82 ну и сверху любой бу сервачок с биллингом и шейпером. Если вы собрались включать ктв- там нужны зеленые apc полировки, а у вас синие. Кстати, почему вы использовали 16 портовые кроссы? Почему не 4*96? Больно уж у вас низкая плотность портов для такого количества. Все кроссы сдвинуть вверх, в любом случае останется 18u чего без проблем вам хватит. Покупайте много боковых колец органайзеров.

Share this post


Link to post
Share on other sites

Не надо жмотиться на стойку... Лучше эти кроссы равномерно разнести и между каждым воткнуть органайзер... Или коммутатор на 24 порта

Share this post


Link to post
Share on other sites

Это будет еще ужаснее) пусть от кроссов патчи спускаются только вертикально по кольцам. А между коммутаторами хватит 1u органайзероы, только берите те что подлиннее.

Share this post


Link to post
Share on other sites

Самый большой линк 450 метров. Не нужна там APC полировка.

МужЫки, не надо учить как соединять и разгребать пучки оптики. Все было, все проходили :)

И кондей есть и батарея отключена, все там пучком (уж за коламбур простите) :))



Мне нужно IP раскидать по портам. Все :)

За подсказку по SNR-S2970G-48S большое спасибо! Самое то.



Теперь подскажите l3 железку. Сервер и биллинг, не нужны. Чем можно пошейпить все аппаратно\недорого ?

Share this post


Link to post
Share on other sites

Теперь подскажите l3 железку. Сервер и биллинг, не нужны. Чем можно пошейпить все аппаратно\недорого ?

7301 или 7201.

Можно наверно и на ccr1036 реализовать.

Share this post


Link to post
Share on other sites

Дело не в длине линка, а в полировке. Может сложиться так что изображение будет двоиться изза отражений между стыками на коротком участке. Но скорее всего пронесет. Просто просрете такой ценный для ктв оптический бюджет. Недорого пошейпить какраз таки на бушном хп сервере или самосборе пс. Накатите кряченый биллинг или микротик. Повланово будете раздавать адреса по дшсп. Но я всетаки разнес бы л3 с шейпером. Под л3 хотябы старую 3550 бы поставить, копеешная штука, но система становится правильней.

Share this post


Link to post
Share on other sites

На хвостах будут торчать Mikrotik RB2011UAS-2HnD-IN или похожие по функционалу.

тогда выбор не велик, либо

dlink dgs 3120-24sc либо SNR-S2970G-48S (потому как на 100 мегабит линк не будет работать.)

выбор падает на 82 опцию на порт

на микротике 82 опцию делать только через одно место, прочтением не одного форума и потерей кучи времени

для такого количества абонентов вполне может хватить одно юнитового сервака на атоме, главное чтобы интел сетевухи были.

первоначально можно обойтись без L3 - можно всё разрулить на серваке, там же и шейпить в ветке биллинга есть варианты набором фишек до 200 или 300 абонентов.

итого на сейчас:

2 SNR-S2970G-48S

1 сервачок 1u

итого бюджет где то 80 тысяч если атом, или 90 тысяч с запасом сервачок (мона БУ ещё дешевле)

железное решение на то что ты хочешь (шейпер с выдачей автоматом на порт) будет дорого, не так, вот - будет ДОРОГО

дальше: конфиги под длинк мона покопать на форумах, типовые найти, с snr только тут, он не в таком масштабе пользуется, это как та нестандартная sfp что у тебя забирал)

с серваком чуть сложнее - тут зависит от того что хочется, но думается старт за биллинг настройка типового где то в районе от 15-20т.р. (это ты сам накатываешь систему (фри или линукс) и тебе удалённо ставят )



а в полировке. Может сложиться так что изображение будет двоиться изза отражений между стыками на коротком участке.

голосую обоими руками

Share this post


Link to post
Share on other sites

Таки там есть APC полировка. Каждый четвертый порт в кроссе. Суть не в этом. До КТВ там еще долго.



Сейчас не обсуждаем цену. L3 всегда было дорого.

С компьютерами возиться нет желания. USD 3к-6к за железку вполне будет приемлемо. За правильную железку.

Задача принять подсеть и раскидать ее по VLAN на порты коммутаторов.



Шейпер на ваше усмотрение. В идеале будет всего 260 домов и на все канал интернета порядка 200 мегабит.

Share this post


Link to post
Share on other sites

спишь что ли, лень было писать, но трубку не взял.

железка не будет тебе шейпить за эту сумму

vlan проще, если не делать 82 опцию.

подсказываю простейший вариант:

циску 35 серии, на ней вланы и раскидываешь всё это дело.

на оконцовку как ты писал микротик, на нём и рулишь шейпер.

ещё вариант если через вланы поставить в голову микротик, но там с вланами такая чехарда)

Share this post


Link to post
Share on other sites

Ух понапесали (С).



SNR-2970G-48S забавная железка - привезли, поставили, линки воткнули, включили - не работает. Лол.

Опытным путем нашли на какие линки оно так реагирует. Никто не понимает почему, перенесли в другой узел - там работало ок, но там линков всего 5 штук было.

В общем с ним надо по-осторожней.



Далее. С шейпером все зависит от скоростей. Если вам надо зашейпить 1Мбит на порту - свитч не лучшее решение, он умеет лишь полисить и делает это сильно уж топорно.

Если же речь идет о 10 и выше мегабитах - можно смело на порту полисить, чуть больше задать в настройке и отлично работает.

В качестве DHCP сервера можно использовать Cat3550-12, или помощнее модельку. Все зависит от бюджета.

Share this post


Link to post
Share on other sites

С компьютерами возиться нет желания. USD 3к-6к за железку вполне будет приемлемо. За правильную железку.

Задача принять подсеть и раскидать ее по VLAN на порты коммутаторов.



Шейпер на ваше усмотрение. В идеале будет всего 260 домов и на все канал интернета порядка 200 мегабит.

Ещё немного докинуть и se100+lanbilling(http://shop.nag.ru/catalog/00002.Marshrutizatory/05249.Ericsson/12102.SE100-LB-4k) влезут. :)



PS: 200мбит и 7301 вытянет вообще то.

Edited by NikAlexAn

Share this post


Link to post
Share on other sites

созвонился с тс

из того что понял - биллинг не нужен, потому как у всех один тарифный план, и оплата будет со всех разом (в коммуналку наверно включат)

если гигабит, то

ядро:

на первое время хватит

RB 1100 AH (одну лучще в резерв взять)

свитчи:

dlink dgs 3120-24sc (взади есть 2 порта по 10 гигов) на узел

Клиенту:

rb 2011 с вайфай

rb260gs - клиенту без вайфай (либо там есть ета же модель но может передать питание на другие тики)

dlink dir 615 FB серия (выставить принудительно на порту 100мб коммутатора)

SNR роутер есть с wifi (выставить принудительно на порту 100мб комутатора)

обычный медиаконвертор (выставить принудительно на порту 100мб комутатора)





если 100 мегабит то:

ядро:

на первое время хватит

RB 1100 AH (одну лучще в резерв взять)

свитчи:

des 3200-28F (использовать гигабитные порты как транковые)

Клиенту:

dlink dir 615 FB серия

SNR роутер есть с wifi

обычный медиаконвертор





в виде гигабита будет больше выбора на реализацию. настройка - ты говорил есть какой то админ, настроить ip адреса на интерфейсе он сможет, дальше дело передать saab за вознаграждение, для него это будет политическим делом всё настроить и не уделаться при этом

Share this post


Link to post
Share on other sites

Да. После подключения первых 64 абонентов ждем отчет о миграции оборудования через год и через два :)

Share this post


Link to post
Share on other sites

64 абонента он спокойно протянет с шейпером по 10 мегабит



я тоже сторонник сервака, но там траф считать не надо, никаких лишних движух не будет, вопрос сбора бабла решён

Share this post


Link to post
Share on other sites

нормальные снры, не гоните. за свою копейку работают достаточно стабильно- просто не надо требовать от них странного. хотя вот 24портовые - вообще унылое дерьмо, даже консоль тормозит как на чисто эстонских трикомах 3300-суперстак2(пока рассосет создание влана- покурить успеешь сходить). у меня есть с десяток их. правда хуявеи с930X и элтексы получшее)))

ТС- ставь снр, забивай его самыми-самыми дешевыми 2-3километровыми сфп что найдешь (хинт- купить сотни две пар за раз, выбьешь цену в районе 300-320ру за штукен)- на твои расстояния любая отбраковка подойдет. снры втыкай медью в лохматую c3550-12Т или если жмет карман- то каскадом гигом или 100мегабитными линками медью в 3550-48(цена вопроса 6-7тыс ру- не западло купить чтобы просто было л3 в ядре). елси совсем не нужен сервер с биллингом- то ставь любого микротика- rb1200 или rb1100ahx2 (если лень тратить копейку на 3550 - воткнешь все свои снры прямо в него), на нем шейпинг, дшсп сервер повланово, нат. еще хинт- потерять в стойке 1 штукен длинка 3120-24сц- вдруг придется мутить 100мегабитные линки к клиентам-нищебродам(типа купили коттедж за 10лямов, денег на сфп мидик нет, только на бу сотошный хватает)

кроссы все в кучу вверх стойки, покупаем у кого угодно боковые кольца по количеству юнитов кроссов. не забудь взять стяжек на липучках- сильно помогут из хаоса сделать конфетку. горизонтальные органайзеры максимально торчащие вперед- можно ставить через один(сверху вниз свич-орг-свич-свчи-орг-свич-свчи-орг-свчи....). упсу- хотябы иппон смарт1400 подпертый двумя 40ач аккумами от сигналки- самое дешевое решение на сегодняшний день, можно вкорячить на полочку прямо в стойку- влезет.

по ктв- если говорите что получается каждый 4й порт- 96 портов(подозреваю что это все 4х квартирные коттежи и получается 1 приемник на дом, ну пофиг), на приемнике рассчитываем -3-4, подводим со сплиттера -2. самым выгодным получаются 3 штуки злючих вермакс 1310-28мвт передатчика и 3 сплиттера 1*32 - 163500ру, или вариант с 4 наговскими 20мвт передатчиками но дорогущими 1*24 сплиттерами -170000ру.

как варинат еще можно поискать 1550нм передатчик с внутренней модуляцией(у нас же тут все совсем рядом) за 50тысяч и к нему усилитель 23дбм за 62тыс. сплиттеры- как душенька пожелает выгоднее всего 1 [1*4] + 4 [1*32]) получится даже выгоднее - 122тыс.

Share this post


Link to post
Share on other sites
