NanoBridge M5 мост 15 км прямая видимость

Добрый день! Подскажите установил одну точку доступа и одну станцию на NanoBridge M5-25 расстояние 15 км.

При сканировании сканером со станции вижу -68\-90:


а при выборе и соединении пишет -74\-72.


Прямая видимость (поле) с частотами игрался не помогает.

Настройки на AP:


настройки Station:




Встроенный Speed Test показывает:


Edited by Zee_h

Share this post


Link to post
Share on other sites

Уровень шума для поля высоковат, должно быть ~ -90..-93. Ставьте мощность на обе точки 23.

Share this post


Link to post
Share on other sites

Я бы еще перевел в расширенный режим, поменял полосу на 20 МГц и посканировал диапазон. Маленькая прокачка говорит скорее всего о сильных помехах на этой частоте. Вполне реально получить 70-80 мбит на таком расстоянии.

Share this post


Link to post
Share on other sites

Ставьте мощность на обе точки 23.

поставил!

поменял полосу на 20 МГц

скорость:


Share this post


Link to post
Share on other sites

Скрины AP:

MAIN


WIRELESS




Скрины ST:

MAIN


WIRELESS




ПОЛУЧАЕМ:


Share this post


Link to post
Share on other sites

Достаточно было закладки Main с обоих сторон, юстируй антенны, до одинаковых значений H/V -67/-67 +- несколько дбм, запусти с обоих сторон site survey скрины результатов сюда.



На стороне ST вероятно частота занята кем то еще.

На стороне АР очень высокий уровень шума -88 для 5ки это много, рядом работает оборудование ?

Share this post


Link to post
Share on other sites

на 23 децибелах радио не будет поднимать высокую модуляцию.

Даташит почитайте, и убавьте мощность. Отьюстируйте антенны как следует, добиваясь TX power не выше 18-19 dBm и Signal Strength не ниже -70 - -70dBm

Скрины AirView в студию.



и начните работать с 10/20 МГц ширины канала, у вас дистанция практически предельная для нормальной связи этих радио

Share this post


Link to post
Share on other sites

у вас дистанция практически предельная для нормальной связи этих радио

Не читайте перед обедом советских газет ;)

Share this post


Link to post
Share on other sites

Не читайте перед обедом советских газет ;)

расшифруйте, пожалуйста

Share this post


Link to post
Share on other sites

на 23 децибелах радио не будет поднимать высокую модуляцию.

Да, и что из этого ? Реч о модуляциях пока еще не идет.



Отьюстируйте антенны как следует, добиваясь TX power не выше 18-19 dBm и Signal Strength не ниже -70 - -70dBm

Юстировать надо, мощность и модуляция после юстировки и сканирования эфира.





Не читайте перед обедом советских газет ;)

расшифруйте, пожалуйста

Выделил жирным шрифтом ключевые глупости.

Share this post


Link to post
Share on other sites

Да, и что из этого ? Реч о модуляциях пока еще не идет.

скриншоты спидтеста у топикстартера намекают на то, что его не устраивает скорость соединения. Казалось бы, причем тут модуляции?

Выделил жирным шрифтом ключевые глупости.

фу, грубиян. Аргументируй, что ли

Share this post


Link to post
Share on other sites

у вас дистанция практически предельная для нормальной связи этих радио

Какие параметры оборудования(линка) привели вас к такому интеллектуальному, технически грамотному и корректному высказыванию ? :-)

Share this post


Link to post
Share on other sites

Какие параметры оборудования(линка) привели вас к такому интеллектуальному, технически грамотному и корректному высказыванию ?

Очень убедительно звучит. Я прямо вот сразу понял что был не прав. Какая экспрессия, какой слог, какая непробиваемая доказательственная база!

Я по старинке попробую: старый-добрый калькулятор мне подсказывает, что на такой дистанции в чистом эфире можно получить на приемнике -70. В идеале. На 18-19 децибелах TxPower.

А опыт утверждает, что так бывает только в северной глухомани, где на ближайшую тысячу километров из цивилизации только эскимосы и пингвины. Если попытаться протолкать дальше и больше, то, как мне кажется, лучше использовать что-то более приспособленное для этого. Airgrid, например. Или вовсе Rocket с rocketdish.

Я не противник ubnt, мне нравится это оборудование, но я предпочитаю не перехваливать его. Радио же.

Share this post


Link to post
Share on other sites

Уберите параметры усиления анетннны и страну комплисити тест выставите.

Share this post


Link to post
Share on other sites

Дак видно что помеха в вертикальной поляризации. Тут проще взять аиргрид, поставить в горизонталку и давить на максимальной мощности, даже на mcs14 должно быть неплохо, в симплексе 90 мбит прокачает.

Share this post


Link to post
Share on other sites

Канальную скорость MAX Tx Rate ограничьте с каждой стороны до MCS7 и проверьте прокачку еще раз. Только галочку авто не снимайте, а то ехать на дальнюю сторону придется. Мощность с каждой стороны не более 18дбм.



Вообще это оборудование не применяется для работы на столь больших расстояниях.

Share this post


Link to post
Share on other sites
Вообще это оборудование не применяется для работы на столь больших расстояниях.

До 25км нормально работает.



Подскажите установил одну точку доступа и одну станцию на NanoBridge M5-25 расстояние 15 км.

Аск дистанцию до 17км измените.

Share this post


Link to post
Share on other sites

сейчас перенес антенну AP на другое здание так как на старом загораживала металлическая труба котельной. Настраиваем с обоих мест. Я так понял на 40 Mhz такое расстояние не получится пробить или?

Share this post


Link to post
Share on other sites

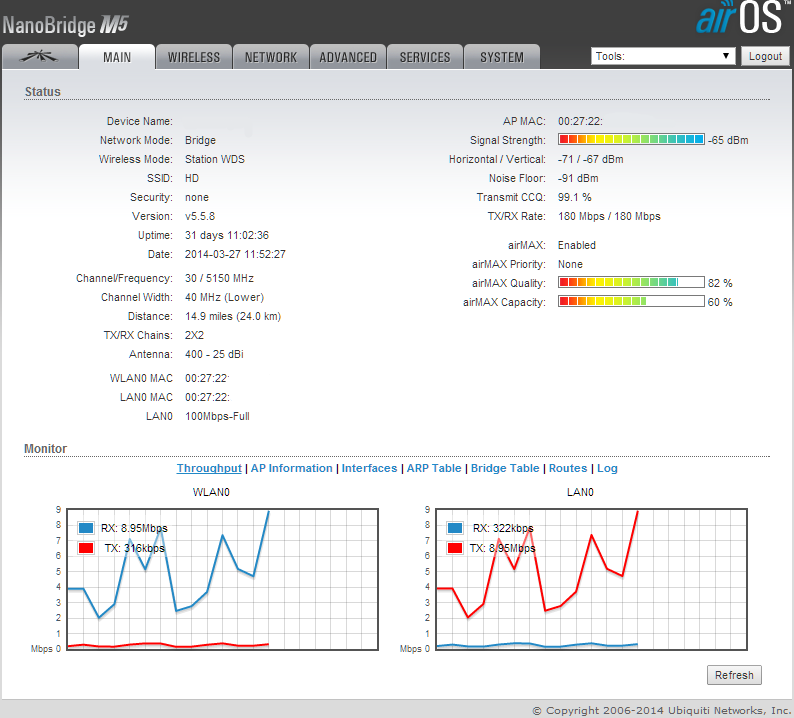

Получится что-то вроде этого

post-118231-022118600 1395903236_thumb.png

Share this post


Link to post
Share on other sites

Модуляция вроде нормальная, сигналы тоже а что скорость то почему 1 мегабит/c ? Где спецы убнт, обьясните людям в чем же дело.

Share this post


Link to post
Share on other sites

запусти с обоих сторон site survey скрины результатов сюда.

Где ? И 20Мгц поставь.



обьясните людям в чем же дело.

Дадут нужные данные обьясним ;)

Share this post


Link to post
Share on other sites

2Unker

Дак видно что помеха в вертикальной поляризации.

а где это видно? Подскажите.

Share this post


Link to post
Share on other sites

если внутренний тест покажет скорость более 90мбит/с,то проблема в пачкорде от блока питания до компьютера.
