GPON Huawei + Multicust HDTV проблемы.

Есть люди которые настраивали мультикаст на PON`е от производителя Huawei?)

Железо у меня вот такое:

OLT: MA5603T

ONU: EchoLife HG8247

Есть проблема с мультикаcтом каналов с большим битрейтом.

Обычные каналы идут достаточно нормально...

Могу описать поподроблее если есть люди сталкивающиеся с настройкой мультикаста на GPON Huawei.

Edited by matsky

Share this post


Link to post
Share on other sites

В чём именно проблема? Сыпится или что-то ещё? Покажите настройки трафик-индексов, а лучше сразу весь конфиг

Share this post


Link to post
Share on other sites

В чём именно проблема? Сыпится или что-то ещё? Покажите настройки трафик-индексов, а лучше сразу весь конфиг

Да, рассыпается.

К сожелению конфиг там здоровый, вот выбрал вроде все что относится

к мультикасту и тестовой железке.

Мультикаст предпологается на 4ом порту железки:

ont port native-vlan 0 0 eth 4 vlan 4 priority 0



Для этого 4 vlan`а уже отдельный

tcont 2 dba-profile-id 17



 dba-profile add profile-id 17 profile-name "matsky" type3 assure 51200 max
ont-srvprofile gpon profile-id 10 profile-name
"3Port_NAT_DHCP_4Multicast_HG8247"
 ont-port pots 2 eth 4 catv 1
 multicast-forward tag translation 4
 port vlan eth 1 2
 port vlan eth 2 2
 port vlan eth 3 2
 port vlan eth 4 4
 port vlan iphost 3
 commit

ont-lineprofile gpon profile-id 12 profile-name "MATSKY"
 tcont 1 dba-profile-id 17
 tcont 2 dba-profile-id 17
 tcont 3 dba-profile-id 11
 gem add 0 eth tcont 1
 gem add 1 eth tcont 2 priority-queue 1
 gem add 2 eth tcont 3 priority-queue 2
 gem mapping 0 0 vlan 4
 gem mapping 1 0 vlan 2
 gem mapping 2 0 vlan 3
 commit
[vlan-config]
 <vlan-config>
 port vlan 502 0/9 0
[gpon]
 <gpon-0/0>
interface gpon 0/0
port 0 ont-auto-find enable
port 0 fec enable
ont add 0 0 sn-auth "485754430C4B1210" omci ont-lineprofile-id 12
ont-srvprofile-id 10 desc "ONT_NO_DESCRIPTION"
ont add 0 1 sn-auth "485754435237ED02" omci ont-lineprofile-id 11
ont-srvprofile-id 6 desc "ONT_NO_DESCRIPTION"
ont port native-vlan 0 0 eth 1 vlan 2 priority 0
ont port native-vlan 0 0 eth 2 vlan 2 priority 0
ont port native-vlan 0 0 eth 3 vlan 2 priority 0
ont port native-vlan 0 0 eth 4 vlan 4 priority 0

[bbs-config]
 <bbs-config>
service-port 0 vlan 502 gpon 0/0/0 ont 0 gemport 0  multi-service user-vlan 4  tag-transform translate
[btv-config]
 <btv-config>
btv
igmp proxy authorization disable
igmp preview disable
igmp right-priority  watch-preview-forbidden-idle
igmp bandwidthCAC disable
igmp proxy router ip 192.168.0.25
igmp preview-profile add index 1
igmp bandwidth port 0/0/0 max-bandwidth no-limit
btv
igmp user add service-port 0 no-auth globalleave enable
btv
multicast-vlan 502
igmp default uplink-port 0/9/0
igmp match group ip 224.10.9.1 to-ip 224.10.9.254
igmp multicast-vlan member service-port-list 0
igmp mode snooping
igmp program add name "STB217_502" ip 224.10.9.217 sourceip 192.168.3.54
bandwidth 50000 index 218 priority 1
igmp uplink-port 0/9/0
#



Забыл про траффик профайл:

Трафик профайл применяется вот такой:

Name                                   	= Matsky
Profile Index                          	= 9
CIR (kbit/s)                           	= 51200
CBS (bytes)                            	= 657360
PIR (kbit/s)                           	= 61440
PBS (bytes)                            	= 657360
Outer Priority                         	= 1
Outer Copy Priority                    	= Assign Priority
Inner Priority                         	= 0
Inner Copy Priority                    	= Assign Priority
Index of Inner Priority Mapping Profile	= --
Priority Policy                        	= Local-Setting
Traffic Color Mode                     	= --

Share this post


Link to post
Share on other sites

Либо вот так

Вот ONU:

Details
-
Frame	=	0
Slot	=	0
Port	=	0
ONU ID	=	0
Name	=	Frame0/Slot0/Port0
Alias	=	--
Authentication Mode	=	SN
SN	=	485754430C4B1210
Password	=	--
Timeout Duration(h)	=	--
Alarm Profile	=	--
Line Profile	=	MATSKY
Service Profile	=	3Port_NAT_DHCP_4Multicast_HG8247
ONU VAS Profile	=	--
Verdor ID	=	HWTC(2011)
Terminal Type	=	247
Software Version	=	V1R006C00S122



В Line profile на 4м eth 4 VLAN в отдельном T-CONT

У которого DBA Profile:

Name                         	= matsky
Alias                        	=
T-CONT type                  	= Assured Bandwidth/Maximum Bandwidth
Assured Bandwidth (kbit/s)   	= 51200
Maximum Bandwidth (kbit/s)   	= 61440



В ServicePort добавлен 4 user vlan на 502 multicast vlan

с Upstream и Downstream Traffic Profile

Name                                    = Matsky
Profile Index                           = 9
CIR (kbit/s)                            = 51200
CBS (bytes)                             = 657360
PIR (kbit/s)                            = 61440
PBS (bytes)                             = 657360
Outer Priority                          = 1
Outer Copy Priority                     = Assign Priority
Inner Priority                          = 0
Inner Copy Priority                     = Assign Priority
Index of Inner Priority Mapping Profile = --
Priority Policy                         = Local-Setting
Traffic Color Mode



Савм мультикаст VLAN вот :

Multicast-VLAN Basic Infomation
---------------------------------------------------------------------
Device Name                                                 	= OLT_TEST
Name                                                        	= IGMPVlan_502
Alias                                                       	= VLANID_502
Multicast-VLAN ID                                           	= 502
Is Default VLAN                                             	= NO
IGMP Version                                                	= IGMP V3
Log Switch                                                  	= Open
IGMP Report Priority                                        	= 6
Global-Leave Switch                                         	= Open
Report Interval                                             	= 10
Default UP Port Frame NO.                                   	= 0
Default UP Port Slot NO.                                    	= 9
Default UP Port Port NO.                                    	= 0

Autogeneration Program IP Address
---------------------------------------------------------------------
Program Match Mode                                          	= Enable
Start IP Address                                            	= 224.10.9.1
End IP Address                                              	= 224.10.9.254

Work Mode
---------------------------------------------------------------------
IGMP Work Mode                                              	= igmp_snooping
Snooping Report Switch                                      	= Close
Snooping Leave Switch                                       	= Close



Ну а в Program List одна программа:

igmp program add name "STB217_502" ip 224.10.9.217 sourceip 192.168.3.54
bandwidth 50000 index 218 priority 1

Вот вроде все.



Про мультикаст юзера забыл, но тут все по максимуму:

Name                                                        	= IGMPUser_0_0_0_0_0/uservlan/4
Alias                                                       	=
User Status                                                 	= Offline
---------------------------------------------------------------------------------------------------------
VPI                                                         	= --
VCI                                                         	= --
GEMPort                                                     	= 0
ONT ID                                                      	= 0
Service Type                                                	= User VLAN
User VLAN                                                   	= 4
---------------------------------------------------------------------------------------------------------
Used Bandwidth (kbit/s)                                     	= --
The Percentage of Used Bandwidth to Port Rate(%)            	= --
User Max Band Width(kbit/s)                                 	= Unlimited Band Width
---------------------------------------------------------------------------------------------------------
Max. Online Program                                         	= 8
HDTV Max. Online Program                                    	= Unlimited Max. Programs NO.
SDTV Max. Online Program                                    	= Unlimited Max. Programs NO.
Streaming-Video Max. Online Program                         	= Unlimited Max. Programs NO.
---------------------------------------------------------------------------------------------------------
Quick Leave Mode                                            	= mac-based
User Receive Global-Leave Switch                            	= Open
Authority                                                   	= Not Authorization
Log Switch                                                  	= On
IGMP Packet Policy                                          	= Normal

Edited by matsky

Share this post


Link to post
Share on other sites

А если 502 влан загнать в 9/1 и попытаться взять hd-мультикаст из него, то будет сыпаться?

Share this post


Link to post
Share on other sites

Единственное подозрительно место это:

igmp program add name "STB217_502" ip 224.10.9.217 sourceip 192.168.3.54

bandwidth 50000 index 218 priority 1



я бы убрал bandwidth для проверки



Ещё проведите такой тест. Подключите к одному порту OLT только одну ONT, запросите проблемный hd-канал и выполните несколько раз команду



(config-if-gpon-0/0)#display port traffic 0



Сравните, похоже ли кол-во трафика(down) с битрейтом группы

Share this post


Link to post
Share on other sites

Единственное подозрительно место это:

igmp program add name "STB217_502" ip 224.10.9.217 sourceip 192.168.3.54

bandwidth 50000 index 218 priority 1



я бы убрал bandwidth для проверки



Ещё проведите такой тест. Подключите к одному порту OLT только одну ONT, запросите проблемный hd-канал и выполните несколько раз команду



(config-if-gpon-0/0)#display port traffic 0



Сравните, похоже ли кол-во трафика(down) с битрейтом группы

Лимит на 3 сообщения в день это жесть 8)



Вобщем, переключение на 0/9/1 ни на что не влияет, это просто другой физический порт.

На этой OLT у меня всего одна ONU.

bandwidth убирал, менял в большую/меньшую сторону, все попрежнему рассыпается.

display port traffic на моей железке не работает 8(

Failure: The board does not support this operation

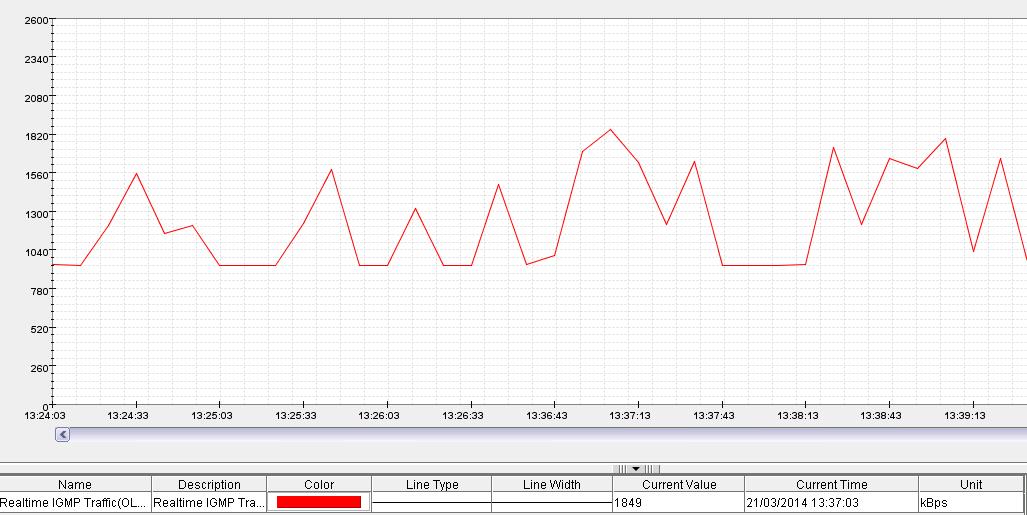

Получилось на N2000 снят Realtime IGMP Traffic

По нему вижно что когда траффик 900-1000 kBps то изображение идет нормально,

Все что выше рассыпается 8(

Вот, а где "режется" канал непонятно 8(

post-112584-043309000 1395384477_thumb.jpg

Share this post


Link to post
Share on other sites

Вобщем, переключение на 0/9/1 ни на что не влияет, это просто другой физический порт.



я предлагал не переключить в 9/1, а подключить в 9/1 свитч и с него попробовать посмотреть мультикаст

Share this post


Link to post
Share on other sites

Вобщем, переключение на 0/9/1 ни на что не влияет, это просто другой физический порт.



я предлагал не переключить в 9/1, а подключить в 9/1 свитч и с него попробовать посмотреть мультикаст

В свиче не подисает)

Share this post


Link to post
Share on other sites

Вобщем, переключение на 0/9/1 ни на что не влияет, это просто другой физический порт.



я предлагал не переключить в 9/1, а подключить в 9/1 свитч и с него попробовать посмотреть мультикаст

Больше нет идей?)

Share this post


Link to post
Share on other sites

пробовали поменять в "dba-profile add profile-id 17 profile-name "matsky" type3 assure 51200" max тип или поднять скорость?

Share this post


Link to post
Share on other sites

пробовали поменять в "dba-profile add profile-id 17 profile-name "matsky" type3 assure 51200" max тип или поднять скорость?

Да, DBA профайлы менял повсякому, и увеличивал и уменьшал 8)

Share this post


Link to post
Share on other sites

покажите вывод ещё двух команд

display igmp config global

display igmp config vlan 502

Share this post


Link to post
Share on other sites

и ещё. попробуйте igmp bandwidthCAC включить - igmp bandwidthCAC enable. вот что пишет хуавей



igmp bandwidthCAC - This command is used to enable or disable the IGMP connection admission control (CAC) function of the multicast user and PON port, that is, the bandwidth management function. If this function is disabled, the multicast user can watch the programs but mosaic or delay may occur during the display in the case of bandwidth overloading of the multicast user or the PON port. If the function is enabled, users can watch the previously-demanded programs but cannot watch newly-demanded programs in the case of insufficient bandwidth. By default, this function is enabled.



хотя на порту онт одна, но всё же, можно попробовать

Edited by sudo

Share this post


Link to post
Share on other sites

А если не multicast-трафик, а обычный unicast, если погонять 100мбитные потоки, будет всё нормально?

Share this post


Link to post
Share on other sites

А если не multicast-трафик, а обычный unicast, если погонять 100мбитные потоки, будет всё нормально?

iperf прокачивает 95+ Mb/s между мультикаст стриммером портом ONU`шки.

Share this post


Link to post
Share on other sites

покажите вывод ещё двух команд

display igmp config global

display igmp config vlan 502

MA5603T#display igmp config global

--------------------------------------------------------

Program number of license : 4096

Authorization : disable

Robustness variable : 2

General query interval(s) : 125

V2 General query response time(0.1s) : 100

V3 General query response time(0.1s) : 100

Specific query interval(0.1s) : 10

V2 Specific query response time(0.1s) : 8

V3 Specific query response time(0.1s) : 8

Specific query number : 2

V2 router present timeout(s) : 400

User action report switch : disable

Preview switch : disable

Recognition time(s) : 30

The time of reset preview-count : 04:00:00

Auto create log interval(h) : 2

Uplink port mode : default

Bandwidth management switch : enable

CDR auto report interval(s) : 600

CDR auto report number : 200

CDR switch : disable

IGMP Packet encapsulation : all

IGMP ECHO switch : disable

Router IP : 192.168.0.25

Initial unsolicited report interval(s): 1

Query offline user switch : disable

---------------------------------------------------------



MA5603T#display igmp config vlan 502

--------------------------------------------------------------------

IGMP mode : snooping

IGMP version : IGMP V3

Log switch : enable

Default uplink port : 0/9/0

Report proxy switch : disable

Leave proxy switch : disable

Unsolicited report interval(s) : 10

IGMP priority : 6

Send global leave switch : enable

Program match mode : enable

Program match group : 224.10.9.1 ~ 224.10.9.254

--------------------------------------------------------------------



bandwidthCAC включал и выключал, непомогает 8(

Share this post


Link to post
Share on other sites

Ниужели никто HD Каналы по GPON`у не гоняет?))

Share this post


Link to post
Share on other sites

Ниужели никто HD Каналы по GPON`у не гоняет?))

гоняем) но битрейт не более 20мб. и настроек на мультикаст минимум. почти всё по дефолту выставлено.

чем смотрите? vlc? или какой нибудь приставкой?

Share this post


Link to post
Share on other sites

Ниужели никто HD Каналы по GPON`у не гоняет?))

гоняем) но битрейт не более 20мб. и настроек на мультикаст минимум. почти всё по дефолту выставлено.

чем смотрите? vlc? или какой нибудь приставкой?

Да смотрел всем чем только можно, и vlc и stb)

А igmp mode какой? Proxy Snooping?

И что в line Profile, как покажите если не сложно DBA профайл)

Ну и траффик профайл который вешаете на upstream/downstream сервис порта.

Share this post


Link to post
Share on other sites

дба один для всех:

dba-profile add profile-id 11 profile-name "dba-profile_11" type4 max 99968

онт 8245:

ont-srvprofile gpon profile-id 2 profile-name "8245"

ont-port pots 2 eth 4

commit



ont-lineprofile gpon profile-id 2 profile-name "line-profile_2"

tcont 1 dba-profile-id 11

tcont 2 dba-profile-id 11

tcont 3 dba-profile-id 11

gem add 1 eth tcont 1

gem add 2 eth tcont 2

gem add 3 eth tcont 3

gem mapping 1 0 vlan 503

gem mapping 2 0 vlan 10

commit

quit



igmp mode snooping...без проксирования

Share this post


Link to post
Share on other sites

Вон оно как, тоесть 503 у Вас прямо таки мультикаст влан прописан на gem port?

Share this post


Link to post
Share on other sites

забыл написать...503 это интернет, его не транслирует. мультикаст влан 41 транслируем в 10 и навешиваем уже в сервис порту

service-port 100 vlan 41 gpon 0/0/0 ont 0 gemport 2 multi-service user-vlan 10 tag-transform translate



ваша онт это грубо говоря роутер, и я бы не делал эти действия



multicast-forward tag translation 4

port vlan eth 1 2

port vlan eth 2 2

port vlan eth 3 2

port vlan eth 4 4

port vlan iphost 3



ont port native-vlan 0 0 eth 1 vlan 2 priority 0

ont port native-vlan 0 0 eth 2 vlan 2 priority 0

ont port native-vlan 0 0 eth 3 vlan 2 priority 0

ont port native-vlan 0 0 eth 4 vlan 4 priority 0



а на онт создавал 2 wan подключения

Edited by sudo

Share this post


Link to post
Share on other sites

забыл написать...503 это интернет, его не транслирует. мультикаст влан 41 транслируем в 10

Дак а на сервис порт когда транслируете 10 в 41 там необходило же повесить Upstream и Downstream Traffic profile.

Как он выглядит?

Share this post


Link to post
Share on other sites

забыл написать...503 это интернет, его не транслирует. мультикаст влан 41 транслируем в 10

Дак а на сервис порт когда транслируете 10 в 41 там необходило же повесить Upstream и Downstream Traffic profile.

Как он выглядит?

не навешиваем такого) в мануалах хуавея не видел)

Share this post


Link to post
Share on other sites

Create an account or sign in to comment

You need to be a member in order to leave a comment

Create an account

Sign up for a new account in our community. It's easy!

Register a new account

Sign in

Already have an account? Sign in here.

Sign In Now
Sign in to follow this
