Настройка фильтров на juniper ex4200 нуждаюсь в помощи в настройке

Добрый день.

Поставлено мне 2 задачи,с которыми необходимо справиться в кратчайшие сроки.Возможно справлюсь сам, но совет опытного человека был бы не лишним.

1)Приведите пожалуйста пример фильтра, позволяющий заданной подсети общаться только с одним хостом, а остальное блокировать.

2)Изменить дефолтный маршрут для выборочной подсети.

Благодарен за помощь.

Share this post


Link to post
Share on other sites

1.

[edit] firewall family inet filter filtername
term allowed-host {
   from {
       destination-address {
           10.10.10.10/32;
       }
   }
   then accept;
}
term other {
   then {
       discard;
   }
}

вешать на input



2. Без подробностей не предложить решение.

Share this post


Link to post
Share on other sites

Всем добрый день.

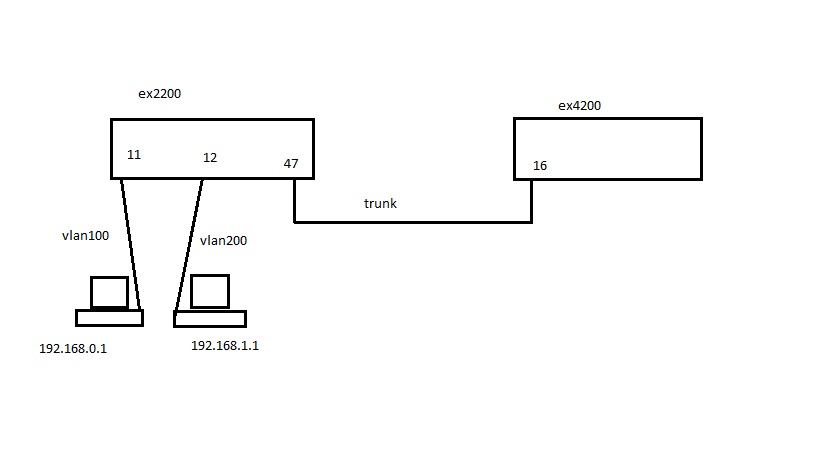

Для проверки работы фильтра в пункте 1. Собрал стенд. Извините,не художник, но нарисовал, как мог.

Идея какая. ЕХ2200 в интерфейсы ge-0/0/11 и ge-0/0/12 подключаю 2 ПК (ПК-1 192.168.0.1 маска 255.255.255.0 шлюз 192.168.0.254 будет работать в 100 vlan, ПК-2 192.168.1.1 маска 255.255.255.0 шлюз 192.168.1.254 vlan 200) интерфейс ge-0/0/47 соединяю в транком с EX4200 интерфейс ge-0/0/16. Далее на подинтерфейсе ge-0/0/16.100 вешаю 192.168.0.254/24,а на ge-0/0/16.200 192.168.1.254/24 поидее пинг между ПК должен проходить.А ннет,найдите пожалуйста ошибку.

ex2200

interfaces {

ge-0/0/11 {

unit 0 {

family ethernet-switching {

port-mode access;

vlan {

members test1;

}

}

}

}

ge-0/0/12 {

unit 0 {

family ethernet-switching {

port-mode access;

vlan {

members test2;

}

}

}

}

ge-0/0/47 {

unit 0 {

family ethernet-switching {

port-mode trunk;

vlan {

members all;

}

}

}

}

}

vlans {

test1 {

vlan-id 100;

}

test2 {

vlan-id 200;

}







ex4200

ge-0/0/16 {

vlan-tagging;

unit 100 {

vlan-id 100;

family inet {

address 192.168.0.254/24;

}

}

unit 200 {

vlan-id 200;

family inet {

address 192.168.1.254/24;

}

}

}



Спасибо

post-74340-024190000 1393932607_thumb.jpg

Share this post


Link to post
Share on other sites

А шлюз пингуете?

Скорее всего забыли на ПК указать шлюз по-умолчанию. (или указали не верно).

Share this post


Link to post
Share on other sites

Шлюз не отвечает, видимо я таки накололся с настройками 2200 и 4200.

Share this post


Link to post
Share on other sites

> show configuration vlans

test1 {

vlan-id 100;

l3-interface vlan.100;

}

test2 {

vlan-id 200;

l3-interface vlan.200;

}

> show configuration interfaces vlan

unit 100 {

family inet {

address 192.168.0.254/24;

}

}

unit 200 {

family inet {

address 192.168.1.254/24;

}

}

Share this post


Link to post
Share on other sites

Спасибо,указанное поправил,а настройки ge-0/0/16 верные?

root@ex4200> show configuration vlans



test1 {

vlan-id 100;

l3-interface vlan.100;

}

test2 {

vlan-id 200;

l3-interface vlan.200;

}



root@ex4200> show configuration interfaces vlan

unit 100 {

family inet {

address 192.168.0.254/24;

}

}

unit 200 {

family inet {

address 192.168.1.254/24;

}

}



root@ex4200> show configuration interfaces ge-0/0/16

unit 0 {

family ethernet-switching {

port-mode trunk;

vlan {

members [ test1 test2 ];

}

}

}

Edited by VA Belarus

Share this post


Link to post
Share on other sites

Верные.



Когда постите конфигурацию, то заключайте ее в теги code, а то тяжело читать с таким выравниванием.

Share this post


Link to post
Share on other sites

Нашел у себя глупую ошибку,теперь схема заработала.Шлюзы пингуются,компы друг-друга видят. Теперь осталось главное,навесить фильтр из первоначальной задачи.

Хочу навесить как рекомендовали вот такой,чтобы связь была только между пк 192.168.1.1 и 192.168.0.2

Я правильно понимаю, что навешивать его надо на входящий сап интерфейс от 192.168.1.1?

root@ex4200# show firewall family inet filter hostblok

term allowed-host {

from {

destination-address {

192.168.0.2/32;

}

}

}

term other {

then {

discard;

}

}



{master:0}[edit]

root@ex4200#

Share this post


Link to post
Share on other sites
Нашел у себя глупую ошибку,теперь схема заработала.Шлюзы пингуются,компы друг-друга видят. Теперь осталось главное,навесить фильтр из первоначальной задачи.
как возможно быть таким раком ? зачем о каждом чихе писать на форум ? найдите себе хоть крупицу экспериментатора и исследователя. либо идите уже торговать мобильниками в евросеть.

Share this post


Link to post
Share on other sites

Вы, во-первых, определитесь с задачей. В первоначальной постановке задачи было про подсеть

1)Приведите пожалуйста пример фильтра, позволяющий заданной подсети общаться только с одним хостом, а остальное блокировать.

а дальше пошло про определенный пк

Хочу навесить как рекомендовали вот такой,чтобы связь была только между пк 192.168.1.1 и 192.168.0.2

для разных задач будут разные фильтры.



А во-вторых, как вам уже говорили, заключайте конфиги в теги code, иначе вам придется для решения задачи нанимать таки одмина. pfexec, озвучьте, пожалуйста, свою почасовую таксу.

Share this post


Link to post
Share on other sites

pfexec, Вы уже в первом своем сообщении порекомендовали позвать одмина, спасибо за совет. Зачем дальше Ваши эмоции? Будьте пожалуйста сдержаннее. Есть замечание-ну напиши в личку, посоветуй. Подумать только,будто никто не учился, все сразу грамотными родились. Спасибо всем кто пытался реально помочь. Не откажусь от помощи разбирающегося человека.Возьму консультацию на платной основе,не дорого.Личная встреча в Москве, либо через телефон и email. Задачи проще по телефону объяснить. Спасибо.С уважением.

Share this post


Link to post
Share on other sites

Готов помочь, но в Москве буду только после 16 марта.

Share this post


Link to post
Share on other sites

Подумать только,будто никто не учился, все сразу грамотными родились.



Столь простые вопросы, как ваши - отлично разжеваны в документации
