Q in Q в Mikrotik

Всех приветствую!



Задача следующая:

Один микротик(назовем его Микротик-А с портом sfp1, находится в точке А, соединен посредством оптики с таким же микротиком(Микротик-Б) в точке Б порт sfp1.

Необходимо настроить "трубу" для _тегированного_ трафика таким образом, чтобы весь трафик (с любым vlan-id) залетевший в порт ether1 Микротика-А вылетал из порта ether1 Микротика-Б. Ну и дальше то же самое с портами ether2, ether3...



Что делаю:

1. Создаю на интерфейсах sfp1 в обоих микротиках vlan100 (например).

2. Создаю на каждом микротике бридж, в который объединяю vlan-id100(sfp1) и ether1.

Результат:

_не тегированный_ трафик, который приходит в порт ether1 микротик-А, пролетает по "оптической трубе" в виде тегированного трафика с vlan-id100, далее в микротике-Б через бридж "распаковывается" и вылетает в не тегированном виде из ether1 микротика-Б.

НО! Тегированный трафик, прилетевший в порт ether1 (например vlan-id123) не проходит по "трубе".



Вижу два решения проблемы:

1. На ether1 поднять необходимые vlan-ы, поднять эти же vlan-ы внутри уже созданного vlan100 на порту sfp1 (QinQ).

- Минус этого решения в том, что часто заранее не известно какие vlan-ы будут использоваться, их может быть много, они могут меняться в течении времени.

2. Создаю между микротиками eoip-тонель(который работает по оптике), и в бридж объединяю ether1 и eoip.

- Вариант рабочий, пропускает ЛЮБЫЕ vlan-id, но на мой взгляд способ кривой, загружает лишний раз процессор обработкой eoip-тонеля.



Чувствую должно быть более корректное решение.

Share this post


Link to post
Share on other sites

Есть еще решение номер 3 - увеличить MTU на SFP порту так, что бы проходили вланы во вланах, по умолчанию там 1500 стоит, а микротик поддерживает и более высокие значения.

Share this post


Link to post
Share on other sites

Не в этом дело, не проходят вообще никакие пакеты, в том числе и маленькие.

Share this post


Link to post
Share on other sites

Можно создать один бридж и добавить в него sfp и eth интерфейсы. Внутри бриджа все ходит прозрачно.

Edited by uk2558

Share this post


Link to post
Share on other sites

да бы не плодить тем.

есть микротик crs328-24P-4S+:

на первый порт приходят VLAN:

200t

300t

400t

необходимо на sfp1 порт:

400а

500t:

   200t

   300t

   400t



каким образом это сделать?



Share this post


Link to post
Share on other sites

как на роутере я знаю а вот на свиче... можно как и на роутере конечно но там можно и нужно сделать "правильно", в свое время вланы настраивал по мануалам с вики, проблем не вызвало



Share this post


Link to post
Share on other sites

короче делать надо так:

1) создаёте бриджи с именем всех vlan которые будут использоваться

bridge_vlan100, bridge_vlan101,....... bridge_vlanN

2) Вешаете на все свои ethernet порты в том числе и sfp все эти vlan давая им имена типа vlan100_on_ether1, vlan100_on_ether2, vlan100_on_sfp1, vlan101_on_ether1, vlan101_on_ether2, vlan101_on_sfp1, и так со всеми vlan-ами  на всех портах.

3) на bridge_vlan100 во вкладке портов вешаем наши vlan100_on_ether1, vlan100_on_ether2, vlan100_on_sfp1, если порт untaget должен быть то прикрепляем к этому бриджу нужный ethernet порт, например ether1 в результате мы имеем транковый порт с native vlan 100. ну и по аналогии со всеми остальными портами так на обоих микротиках.



Не понятно зачем вам q-in-q если у вас задача организовать обычную связку двух коммутаторов транком  и сделать какието порты акцесом. На микротике это делается примерно так как я описал т.к. виланы с одним ID на каждом порту у него как бы совершенно отдельные и поэтому их нужно объединять бриджом, а не как в циске например где объявляеш вилан и он один на все порты.



Share this post


Link to post
Share on other sites

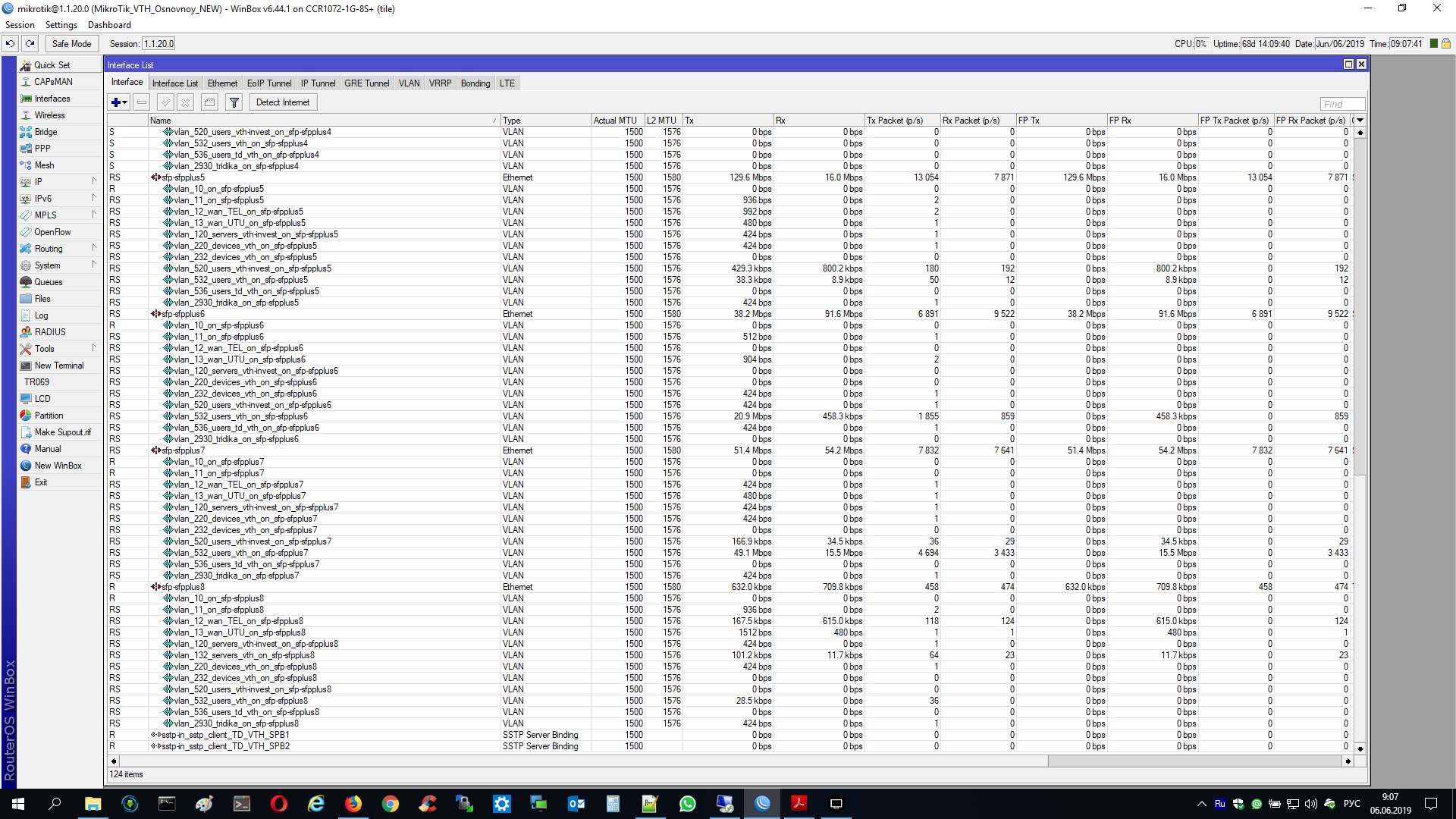

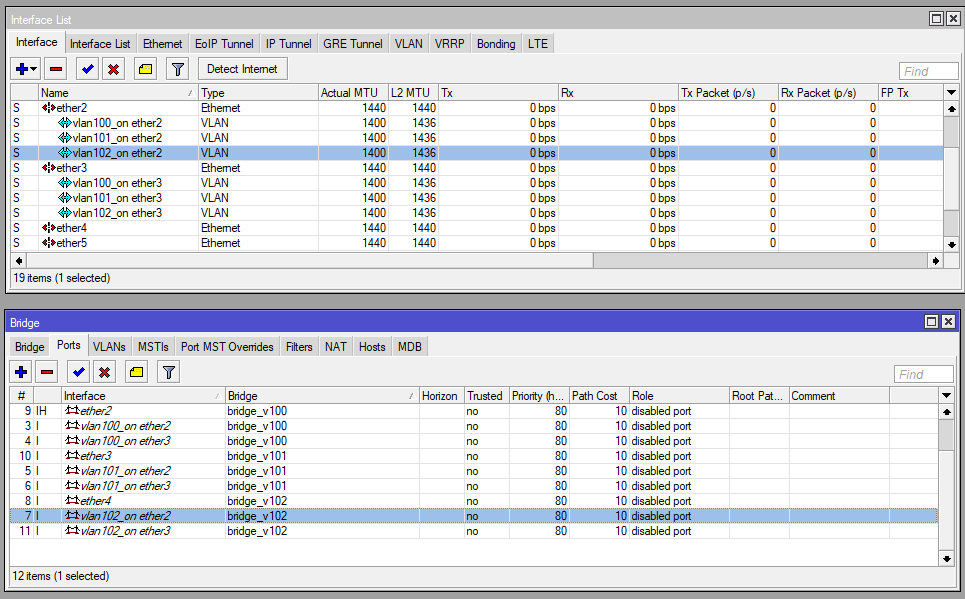

вот так это выглядит примерно. На картинке я сделал два транковых порта на 100,101,102 виланы причем на ether 2 native vlan 100, на ether3 native vlan 101, а порт ether4 просто акцесом в vlan102. Если тоже самое настроить на втором маршрутизаторе и объединить порты ether2 этих маршрутизаторов кабелем то всё отлично будет работать и например порты ether4 обоих маршрутизаторов будут в одном вилане (102)


Share this post


Link to post
Share on other sites
10 часов назад, VGA сказал:

короче делать надо так:

это делается на роутерах так, на коммутаторах делается по другому, ибо зачем грузить проц, который и так дохлый на серии коммутаторов когда для этого там есть чип и он заточен на обработку такой шняги.

Share this post


Link to post
Share on other sites

Не знаю как умирать будет проц на коммутаторе, но предложил решение,

Просто прозрачно пропускать через себя весь тегируемый траффик не важно какие там ходят метки
соединить просто порты в бридж, выдернуть из проходящего трафика vlan управления.



/interface bridge
add name=br.Mgmt protocol-mode=none
add name=br.Service protocol-mode=none
/interface vlan
add interface=br.Service name=vlan.4000 vlan-id=4000
/interface bridge port
add bridge=br.Service interface=ether1
add bridge=br.Service interface=sfp1
add bridge=br.Mgmt interface=vlan.4000
/ip address
add address=192.168.1.1/24 interface=br.Mgmt network=192.168.1.0



Либо если в оптике тунель или еще чего у вас там собрано, запихать как нужно, вам решать как правильнее.

Edited by Ace63

Share this post


Link to post
Share on other sites
6 часов назад, Constantin сказал:

это делается на роутерах так, на коммутаторах делается по другому, ибо зачем грузить проц, который и так дохлый на серии коммутаторов когда для этого там есть чип и он заточен на обработку такой шняги.

Ну он же не написал что у него за железки, я на 1036 и 1072 так как написал выше делаю, загрузка процесора 0.




Share this post


Link to post
Share on other sites
В 05.06.2019 в 17:56, VGA сказал:

Не понятно зачем вам q-in-q если у вас задача организовать обычную связку двух коммутаторов транком  и сделать какието порты акцесом. На микротике это делается примерно так как я описал т.к. виланы с одним ID на каждом порту у него как бы совершенно отдельные и поэтому их нужно объединять бриджом, а не как в циске например где объявляеш вилан и он один на все порты.



задача пробросить свои vlan через тонель провайдера, который дает:

vlan Zt один порт

vlan Aa другой порт

сделал каждый бридж на свой Влан, проброс работает.

затем отдельный бридж для vlan Zt, пинга нет.

Share this post


Link to post
Share on other sites
57 минут назад, Andrey75 сказал:

задача пробросить свои vlan через тонель провайдера, который дает:

vlan Zt один порт

vlan Aa другой порт

сделал каждый бридж на свой Влан, проброс работает.

затем отдельный бридж для vlan Zt, пинга нет.

А у провайдера mtu позволяет qinq?



Если нет, просите поднять, либо eoip

Share this post


Link to post
Share on other sites

Тунель какой вы у провайдера заказывали L2 или L3 если L2 то просите сделать MTU на 4 байта больше и загоняйте в него свой транк, собственно это и будет qinq но типа на стороне провайдера. Если тунель L3 то как писали выше делайте свой тунель EoIP и загоняйте транк в него, правда при таком варианте с MTU надо будет смотреть и разбираться, т.к. в тунелях mtu меньше.

А вообще не очень понятно по описанию что именно вы имеете и что хотите сделать. Если например у вас виланов не много то проще на каждый вилан свой тунель EoIP поднять. В общем мало вводных данных по теме, соответственно нету нормальных советов одни гадания и ответы кто как понял.

Share this post


Link to post
Share on other sites
3 минуты назад, VGA сказал:

Тунель какой вы у провайдера заказывали L2 или L3 если L2 то просите сделать MTU на 4 байта больше и загоняйте в него свой транк, собственно это и будет qinq но типа на стороне провайдера. Если тунель L3 то как писали выше делайте свой тунель EoIP и загоняйте транк в него, правда при таком варианте с MTU надо будет смотреть и разбираться, т.к. в тунелях mtu меньше.

А вообще не очень понятно по описанию что именно вы имеете и что хотите сделать. Если например у вас виланов не много то проще на каждый вилан свой тунель EoIP поднять. В общем мало вводных данных по теме, соответственно нету нормальных советов одни гадания и ответы кто как понял.

кстати, гоняли через провайдера на L2 и L3 канале трафик в eoip, 951 микрот с портами 100mbit не сильно напрягался, 100ку прогонял через себя, проблем не возникало

Share this post


Link to post
Share on other sites

у провайдера mtu 1600, канал L2

на порту ставлю 1524



провайдер дал данные:

vlan Zt один порт

vlan Aa другой порт

и все.



пробросил на ether4 свои два vlan target

патчкордом завернул на ether5, где vlan Z untarget

на  ether6, где vlan Z untarget пингов моих vlan нет.

микротик отбрасывает все пакеты моих vlan и оставляет только vlan Zt?

Edited by Andrey75

Share this post


Link to post
Share on other sites
2 часа назад, Andrey75 сказал:

у провайдера mtu 1600, канал L2

на порту ставлю 1524



провайдер дал данные:

vlan Zt один порт

vlan Aa другой порт

и все.



пробросил на ether4 свои два vlan target

патчкордом завернул на ether5, где vlan Z untarget

на  ether6, где vlan Z untarget пингов моих vlan нет.

микротик отбрасывает все пакеты моих vlan и оставляет только vlan Zt?



Так делали? https://wiki.mikrotik.com/wiki/Manual:Interface/Bridge#VLAN_Tunneling_.28Q-in-Q.29 провайдер точно дает чистый L2?

Share this post


Link to post
Share on other sites

где находится "vlan Zt один порт" и "vlan Aa другой порт" и что это такое физически. Это ethernet порты в двух разных местах между которыми L2 тунель? Судя по вашему описанию не понятно это. Вы опишите конкретнее типа; имеем оффис №1 и оффис №2, между ними провайдер организовал тунель L2vpn в офисе №1 провайдер поставил свой коммутатор и сказал воткнуться нам в порт5, ..... Ну и тому подобное описание того что вы имеете.

А вообще если у вас канал L2 то это всё равно что кабелем соединить две точки, с единственным отличием от кабеля в том что количество мультикаст и бродкаст пакетов будут ограничено.

Share this post


Link to post
Share on other sites
2 часа назад, VGA сказал:

где находится "vlan Zt один порт" и "vlan Aa другой порт" и что это такое физически. Это ethernet порты в двух разных местах между которыми L2 тунель? Судя по вашему описанию не понятно это. Вы опишите конкретнее типа; имеем оффис №1 и оффис №2, между ними провайдер организовал тунель L2vpn в офисе №1 провайдер поставил свой коммутатор и сказал воткнуться нам в порт5, ..... Ну и тому подобное описание того что вы имеете.

А вообще если у вас канал L2 то это всё равно что кабелем соединить две точки, с единственным отличием от кабеля в том что количество мультикаст и бродкаст пакетов будут ограничено.

необходимо прокинуть наши влан Xt и Yt



офис 1

vlan Zt один порт- это порт к железке которую настраиваю.



офис 2

vlan Aa другой порт - это порт по другому адресу. Там наше оборудование настроенное на влан Xt и Yt



в оба офиса заходит оптика 1g, оборудование провайдера в глаза не вижу.

между ними провайдер предоставляет L2 канал. MTU 1600 (скинул данные офис 1 VLAN Zt, офис 2 VLAN Aa)



на микротике:

BR X

    Vlan 1_X

    Vlan 3_X

   Vlan Z_X

BR Y

    Vlan 1_Y

    Vlan 3_Y

    Vlan Z_Y

BR S

    Vlan 1_S

    Vlan S

 ethe1

    Vlan 1_X

    Vlan 1_Y

    Vlan 1_S

ethe3

  Vlan 3_X

  Vlan 3_Y

SFP1

     Vlan Zt

      Vlan Z_X

      Vlan Z_Y

     Vlan S ut



на бридж влан все транком,

между ethe1 и ethe3 все ок









Edited by Andrey75

Share this post


Link to post
Share on other sites

Понятно где у вас собака порылась.

1) На бридж вам виланы вешать не нужно, удаляйте их.

2) В бридж BR X  вы должны объединить виланы Х со всех портов где есть вилан Х, это делается во вкладке ports бриджа.

тоже самое проделываем с бриджами BR Y BR S

Суть в том что у микротика виланы с одним ID навешанные на один интерфейс, и виланы с тем-же ID навешанные на другой интерфейс никак между собой не связаны, это совершенно разные виланы и означает это только то что интерфейс готов принимать пакеты с этим ID , в отличие от циски например, где объявил вилан и присваивай его к портам. Поэтому чтобы получить подобие циски виланы с одним ID объединяются бриджом (на этом бридже как бы и создаётся ваша виртуальная лан) дальше к этому бриджу можно присоединить какой либо ethernet порт и этот порт будет у вас акцесом в этом вилане, если на этом порте будут висеть другие виланы то порт этот будет native в вилане к бриджу которого вы его присоединили.



Несколько сумбурно написал, напишите номера ваших вилан я вам конфигурацию выложу и будет понятно.

Share this post


Link to post
Share on other sites

Ну и на циске так же, если речь о роутерах, такие же бридж домены создаются, логика один в один.

Share this post


Link to post
Share on other sites
В 08.06.2019 в 00:10, vurd сказал:

Ну и на циске так же, если речь о роутерах, такие же бридж домены создаются, логика один в один.

точно, а на juniper сущность unit. , но там всё это не так очевидно как на микротике, больше расчитано на то что показал один раз вы запомнили как надо делать и дальше можно не думать, а чисто копировать действия.

Share this post


Link to post
Share on other sites
