Допускается ли монтаж узлов крепления, кронштейнов для подвеса кабеля к бетонным парапетам крыш? вопрос к проектировщикам и строителям

Собственно сабж. Кто знает, прошу привести ссылки на гост и строительные нормы.

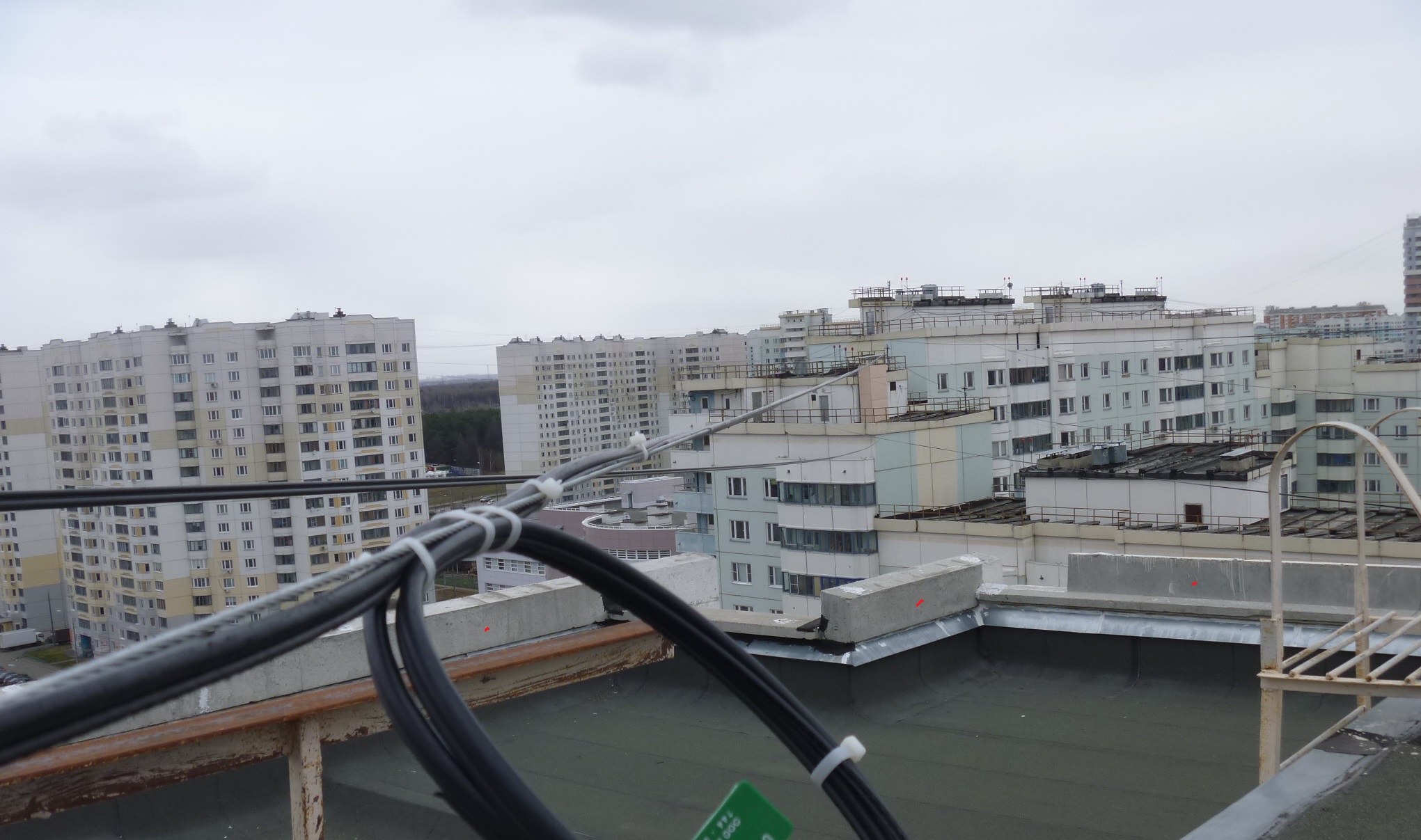

Пример. Отмечен красным.

post-60829-013928000 1392881827_thumb.jpg

Вид сверху.

post-60829-038643500 1392881843_thumb.jpg



Также интересует какую боковую нагрузку может выдержать парапет.

Share this post


Link to post
Share on other sites

к этим крепить нельзя. это не цельная плита, а декоративный элемент.

Share this post


Link to post
Share on other sites

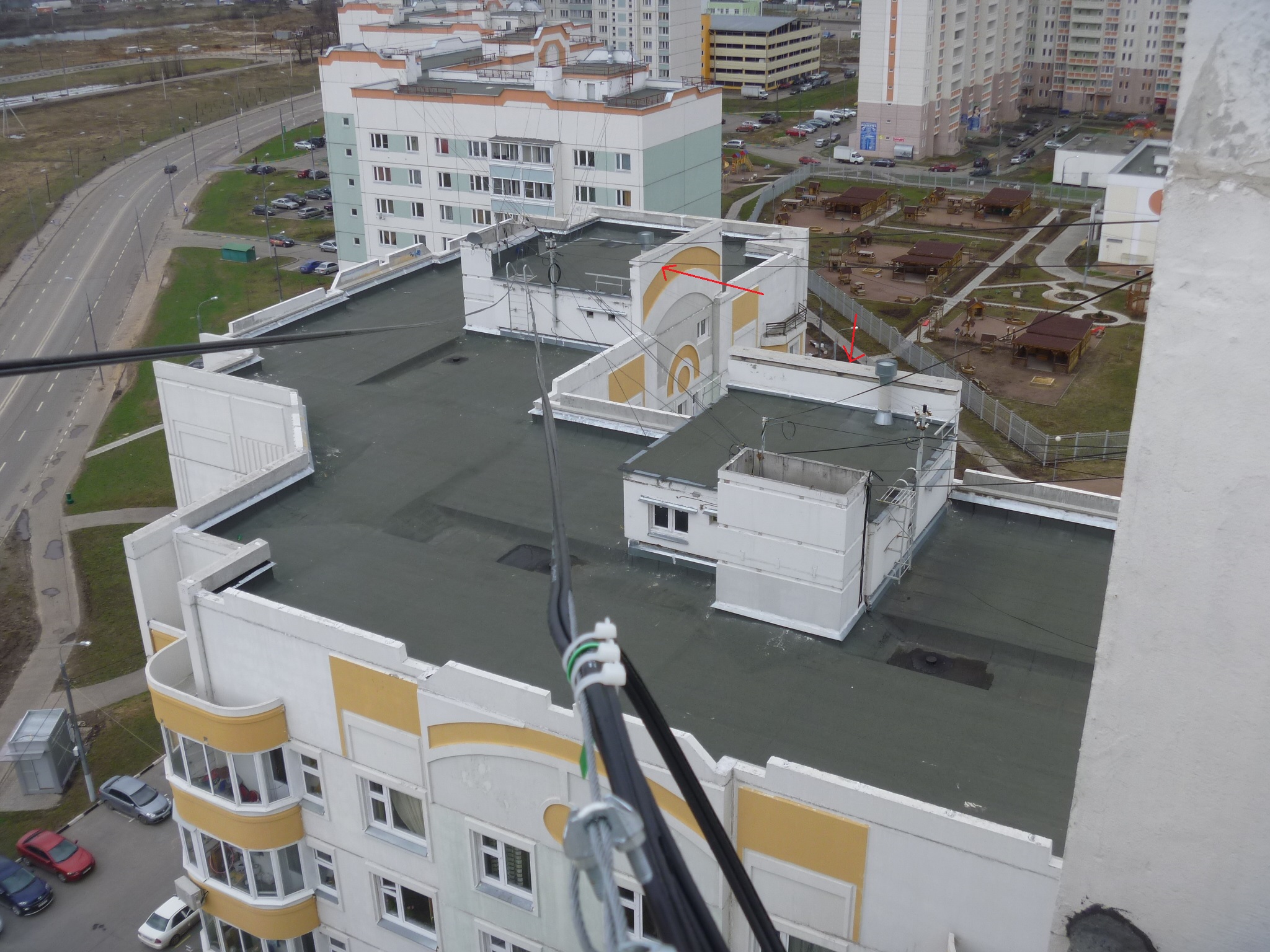

А к плитам отмеченным стрелкой - тоже нельзя?

post-60829-044381000 1392884406_thumb.jpg

Share this post


Link to post
Share on other sites

122282.jpgОткрыть в отдельном окне (720 x 472)

вон уже закреплено.

смотря какой длины пролёт, на 50-100м, ничего страшного не случится. эти плиты должны крепко держаться. ну и стараться направление натяжки выбирать. в идеале то под углом к оси плиты. чтобы шпилька работала не на выров, а на излом.

Share this post


Link to post
Share on other sites

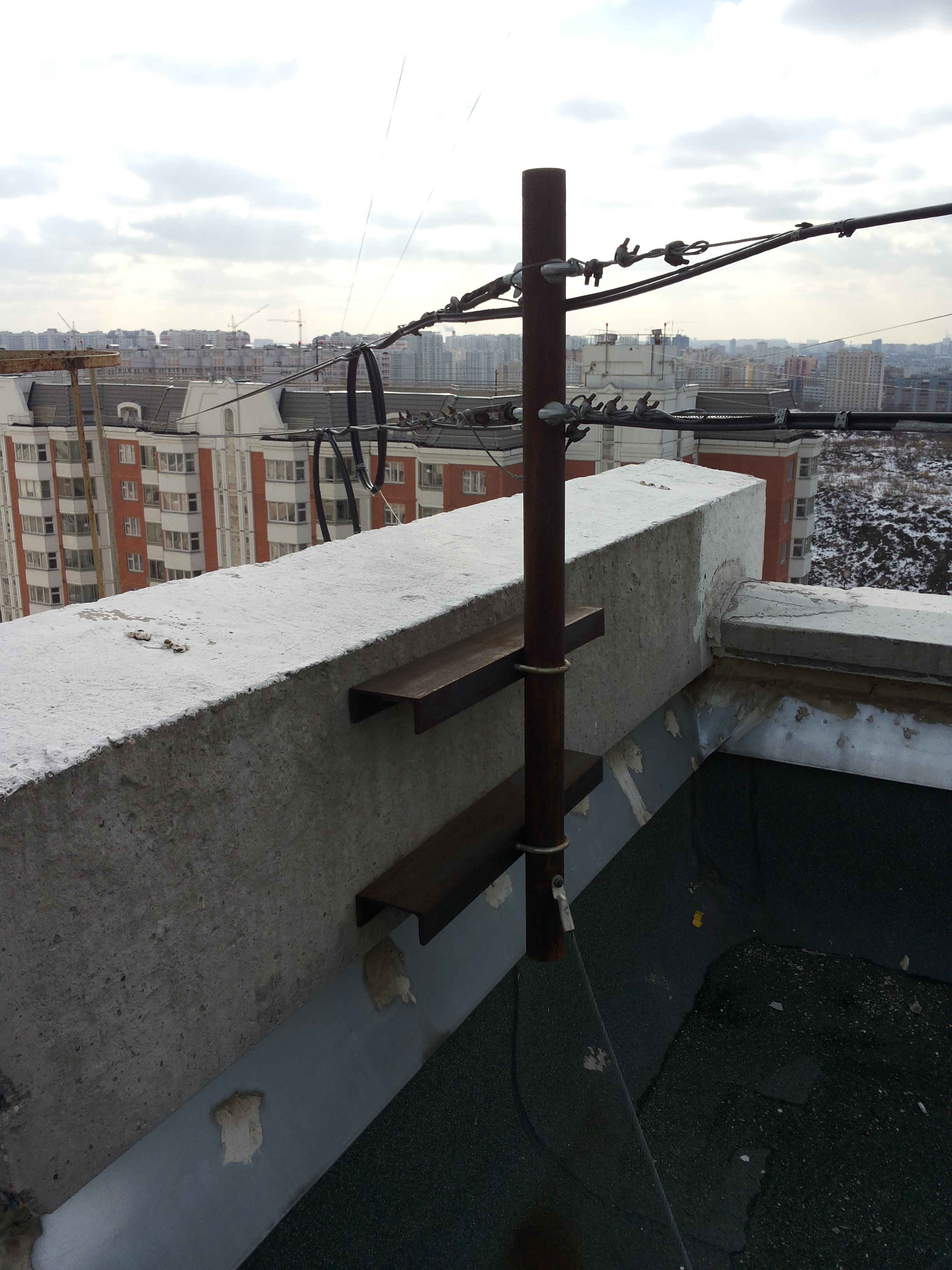

Вот пример крепления к подобным парапетам.



Интересно, почему по сабжу молчат проектировщики...

post-60829-056373800 1393248192_thumb.jpg

Edited by Vinc

Share this post


Link to post
Share on other sites

Вот пример крепления к подобным парапетам.



Интересно, почему по сабжу молчат проектировщики...



Потому что нет такого крепления=) Если хомуты, которые трубу держат, ослабнут, куда она вместе с кабелем полетит?

Share this post


Link to post
Share on other sites

проектировщик строительной компании ответил так:



  • Можно за парапет, фактически являющийся частью несущих конструкций здания.
  • Нельзя за парапет, набранный из конструктивных элементов, аналогичных конструктивам несущих конструкций, но не являющийся составной частью несущих конструкций (напр. кирпичный парапет кирпичного здания нельзя использовать)
  • Нельзя устанавливать крепления в виде анкерных крюков под углом меньше 90* к кабелю
  • Можно подвешивать кабель на сквозное крепление (не анкер, но шпилька с контрогайками и шплинтом, которые фиксируют площадку/шайбу заведомо большего размера чем размер штроба для шпильки.) под углом меньше 90* к кабелю.
  • Любые соединения должны быть рассчитаны на нагрузку, трехкратно превыщающую проектную, можно больше.
  • К трубостойкам применять правила для анкеров и шпилек.

ссылок на нормативы не дал. Хотя все эти правила здравый смысл подсказывает

Share this post


Link to post
Share on other sites

ChargeSet, на изображениях видно, что парапет в виде отдельной балки посажен сверху.

(Там есть участки где парапет - это продолжение плиты фасада, но сейчас речь не об этом)



Вопрос - являются ли эти балки "несущими конструкциями"



Witch, спасибо.

Edited by Vinc

Share this post


Link to post
Share on other sites

подумайте хорошенько, готовы ли вы к отсидке, и грузу на душу, если этот парапет кому нибудь нагробъем станет? ибо если сверзится то паталогоанатомам вскрытие проводить будет уже не с чем... может лучше поломать голову себе без фатальных последствий и закрепить на чём нибудь другом?



от пример крепления к подобным парапетам.



Интересно, почему по сабжу молчат проектировщики...

так это не крепление, а подставка, чтоб кабель о парапет не перетёрло, я подобное ставлю, только цельносварное и с внешней стороны стены.
