Проект на прокладу ВОЛС по столбам поделитесь

Коллеги, может у кого-нибудь есть проект прокладки ВОЛС по опорам освещения?

Буду очень признателен, если кто-нибудь поделится хотя-бы парочкой сканов.

Share this post


Link to post
Share on other sites

Сколько видел таких запросов ни разу не видел внятного ответа.

Самому интересно как выглядит "Проект ВОЛС по столбам".

Проект может быть узла, может быть сети. Если проект сети (каких либо служб: ПД, телематика, КТВ), то в нем как правило есть раздел Линейно-Кабельные сооружения, в котором и содержатся чертежи прокладки ВОЛС на местности (ситуационный план), чертежи креплений к столбам конкретных типов кабелей с указанием типа крепления и т.д.

Плюс в приложении к пояснительной записке должны идти сканы согласований с балансодержателем(ями) опор, ТУ от них.

Как-то так.

Поэтому максимум, что Вам смогут прислать это примеры чертежей, я так полагаю.



UPD: Коллеги подсказывают, что может быть отдельно на проект ВОЛС по столбам, так что может кто и подскажет :)

Edited by xman3

Share this post


Link to post
Share on other sites

Сколько видел таких запросов ни разу не видел внятного ответа.

Самому интересно как выглядит "Проект ВОЛС по столбам".

Проект может быть узла, может быть сети. Если проект сети (каких либо служб: ПД, телематика, КТВ), то в нем как правило есть раздел Линейно-Кабельные сооружения, в котором и содержатся чертежи прокладки ВОЛС на местности (ситуационный план), чертежи креплений к столбам конкретных типов кабелей с указанием типа крепления и т.д.

Плюс в приложении к пояснительной записке должны идти сканы согласований с балансодержателем(ями) опор, ТУ от них.

Как-то так.

Поэтому максимум, что Вам смогут прислать это примеры чертежей, я так полагаю.



UPD: Коллеги подсказывают, что может быть отдельно на проект ВОЛС по столбам, так что может кто и подскажет :)



Вот вот, лично мне нужен именно чертеж ситуационного плана местности, на котором изображены сами опоры, и кабельная трасса. Узлы крепления - не так важно.

Share this post


Link to post
Share on other sites

По сути - да. Карта местности, точечки - столбы, линии между ними - кабель :) поставить метки с маркой кабеля и длиной участка вот и весь ситуационный план.

+ легенда, штамп.

Можно нести в МИР ИТ :-)

Edited by xman3

Share this post


Link to post
Share on other sites

Коллеги, может у кого-нибудь есть проект прокладки ВОЛС по опорам освещения?

Ничего в России не стоит интеллектуальная собственность?

Сколько видел таких запросов ни разу не видел внятного ответа.

Или стоит?

Share this post


Link to post
Share on other sites

интеллектуальная собственность?

Не все в проектах попадает под это.

Результатами интеллектуальной деятельности и приравненными к ним средствами индивидуализации юридических лиц, товаров, работ, услуг и предприятий, которым предоставляется правовая охрана (интеллектуальной собственностью), являются:

1) произведения науки, литературы и искусства;

2) программы для электронных вычислительных машин (программы для ЭВМ);

3) базы данных;

4) исполнения;

5) фонограммы;

6) сообщение в эфир или по кабелю радио- или телепередач (вещание организаций эфирного или кабельного вещания);

7) изобретения;

8) полезные модели;

9) промышленные образцы;

10) селекционные достижения;

11) топологии интегральных микросхем;

12) секреты производства (ноу-хау);

13) фирменные наименования;

14) товарные знаки и знаки обслуживания;

15) наименования мест происхождения товаров;

16) коммерческие обозначения..."



"Гражданский кодекс Российской Федерации (часть четвертая)" от 18.12.2006 N 230-ФЗ

Share this post


Link to post
Share on other sites

Коллеги, может у кого-нибудь есть проект прокладки ВОЛС по опорам освещения?

Буду очень признателен, если кто-нибудь поделится хотя-бы парочкой сканов.

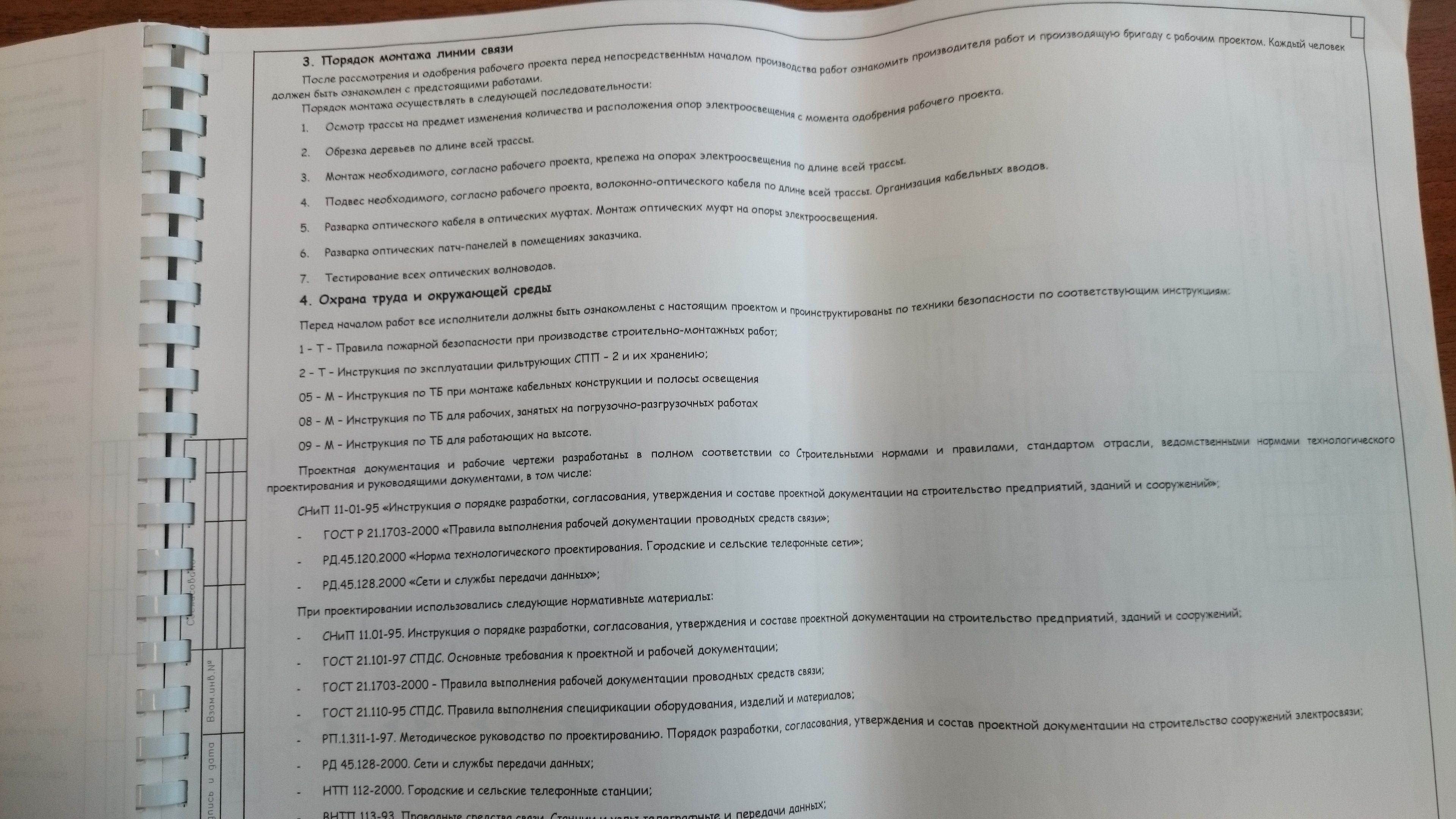

post-82299-064354300 1392891570_thumb.jpg

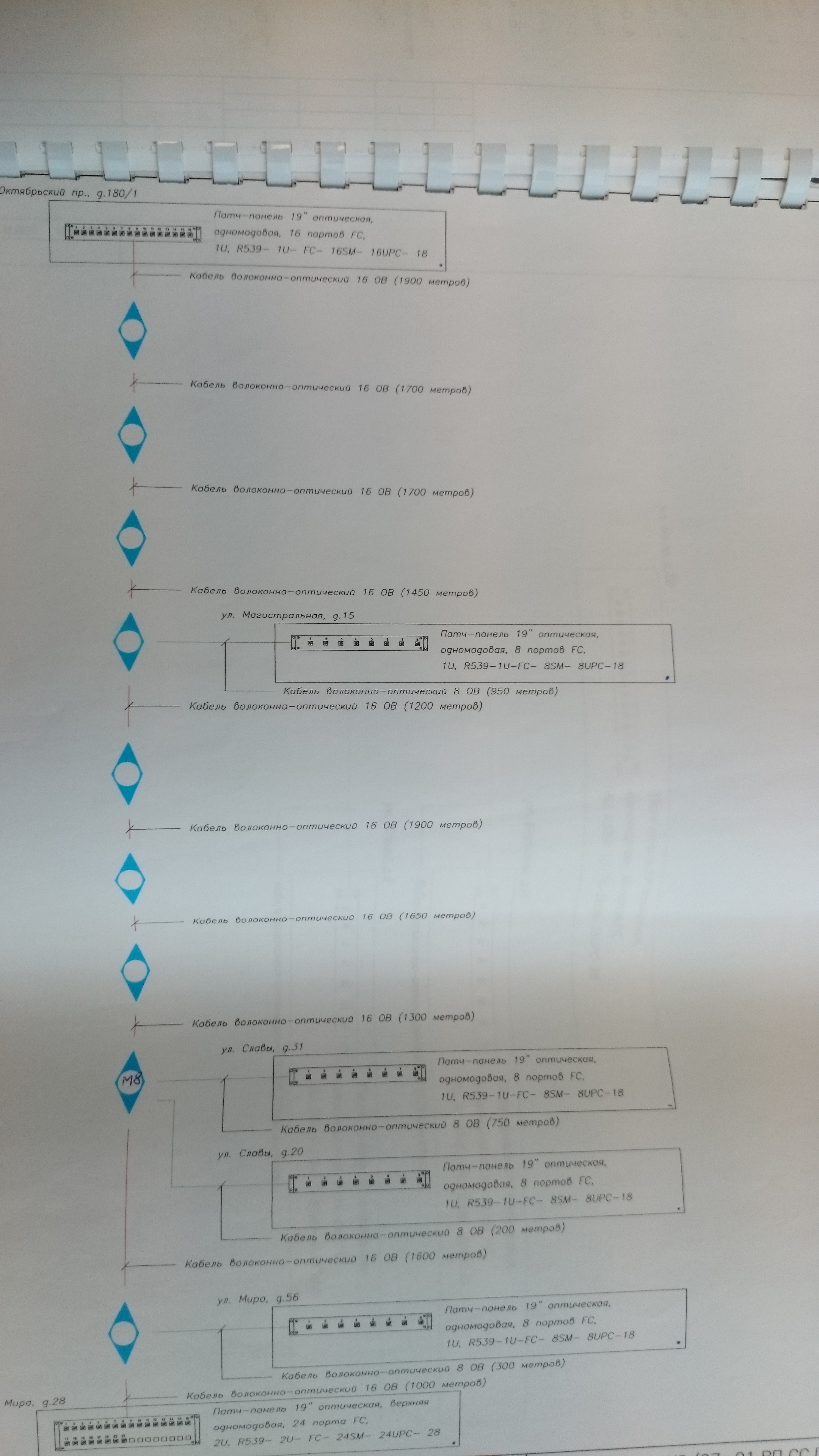

post-82299-081871000 1392891586_thumb.jpg

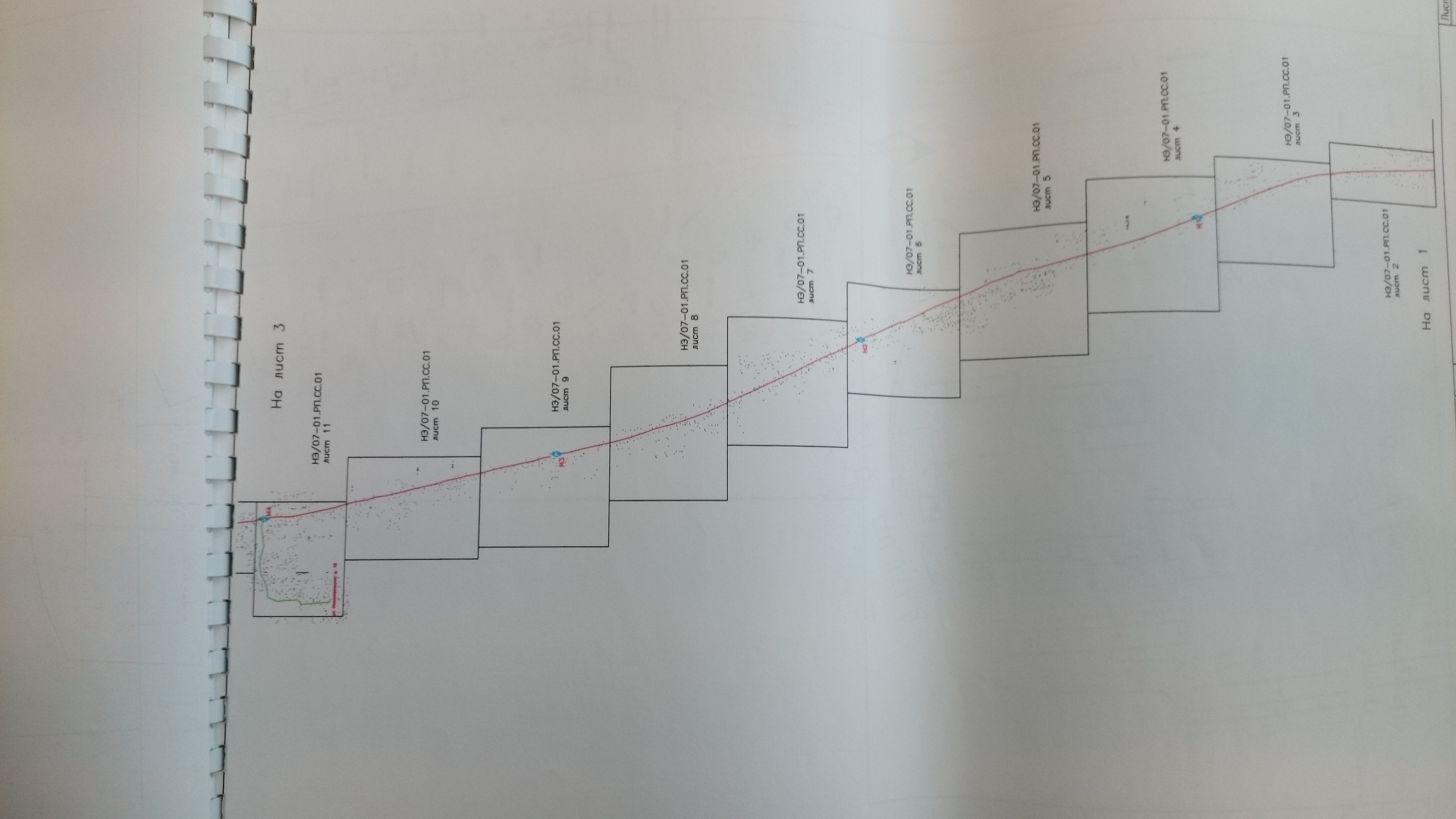

post-82299-082858800 1392891604_thumb.jpg

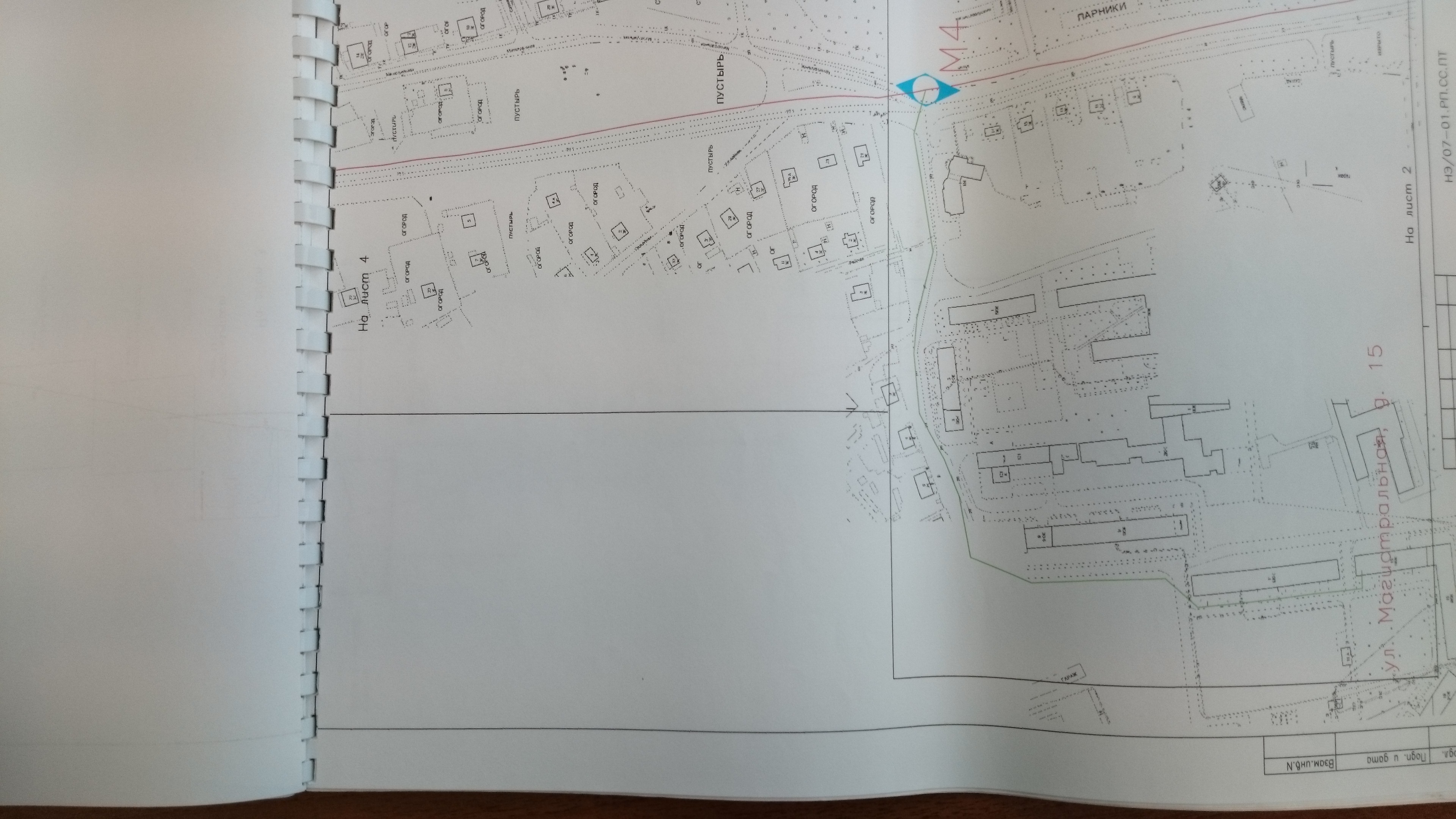

post-82299-075518100 1392891620_thumb.jpg

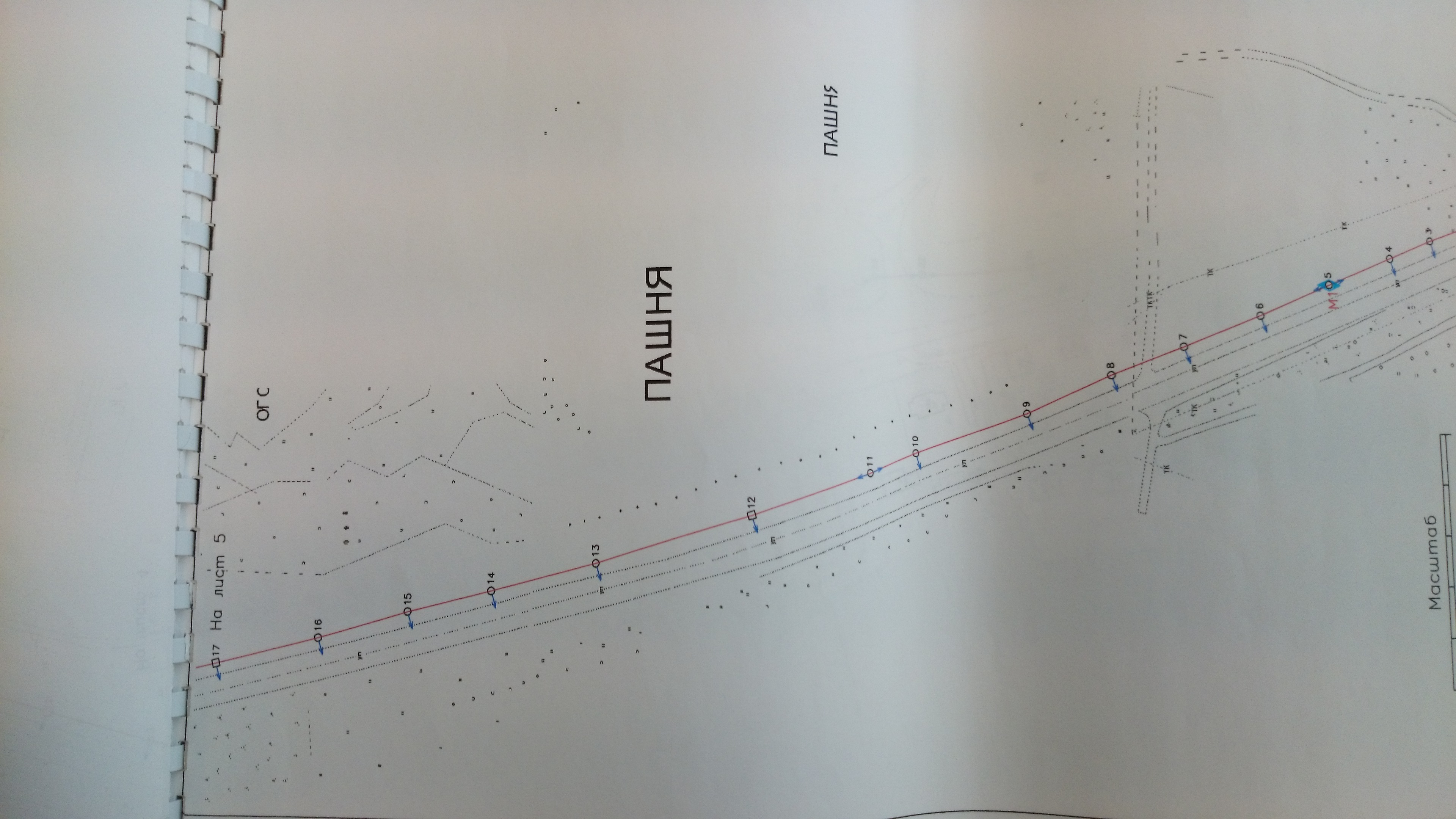

post-82299-031739700 1392891636_thumb.jpg

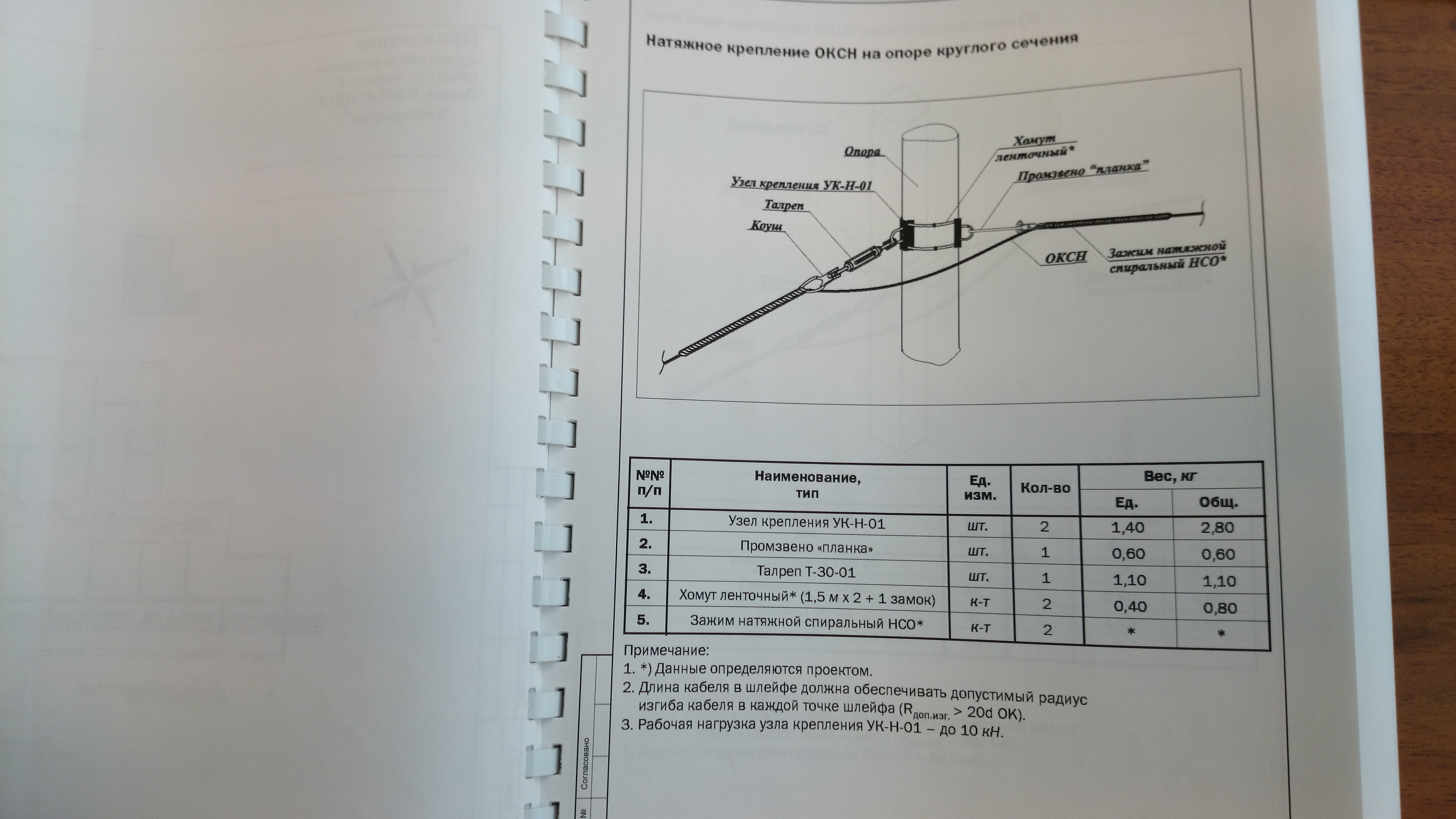

post-82299-051201400 1392891649_thumb.jpg

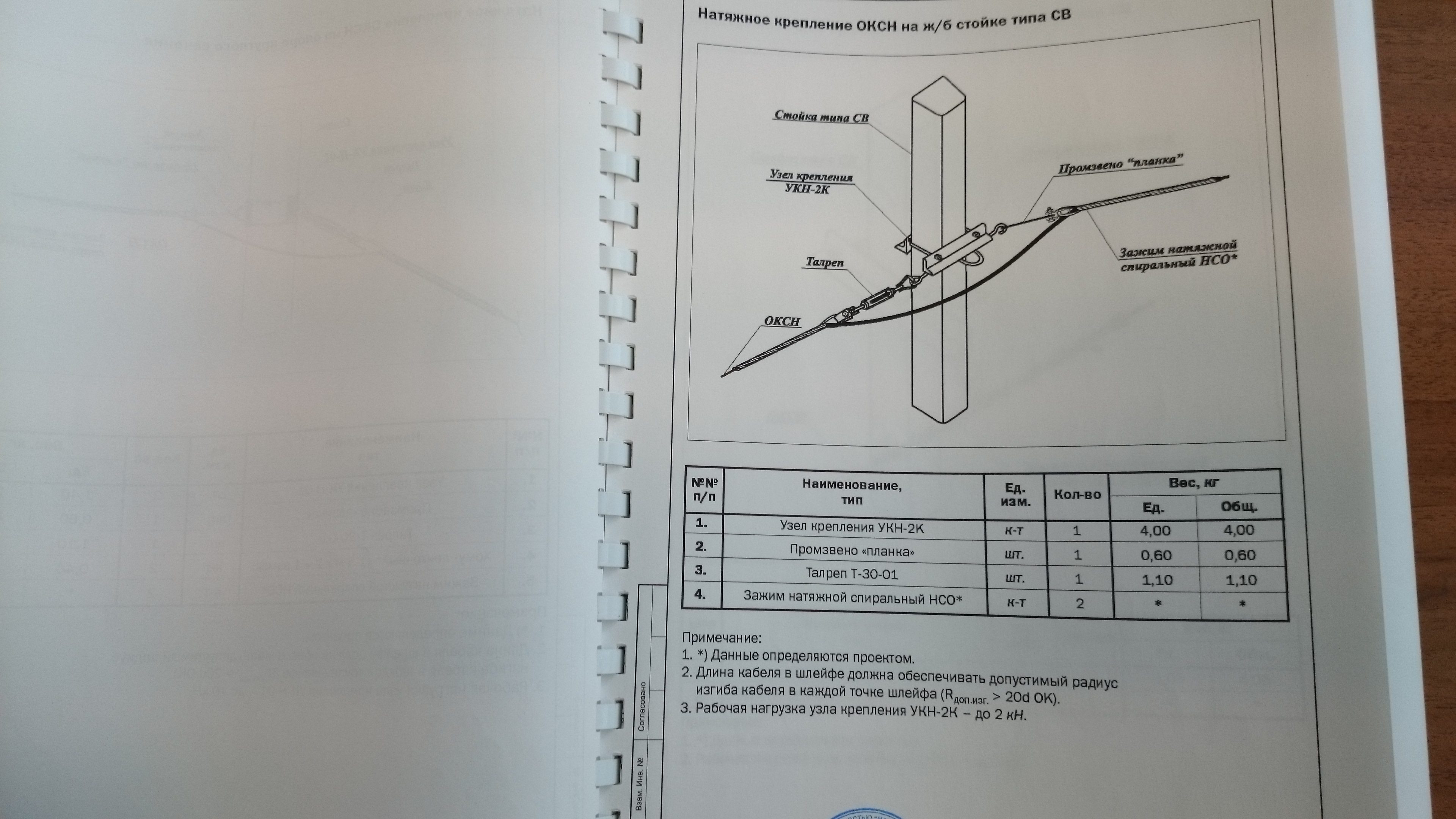

post-82299-028962200 1392891667_thumb.jpg

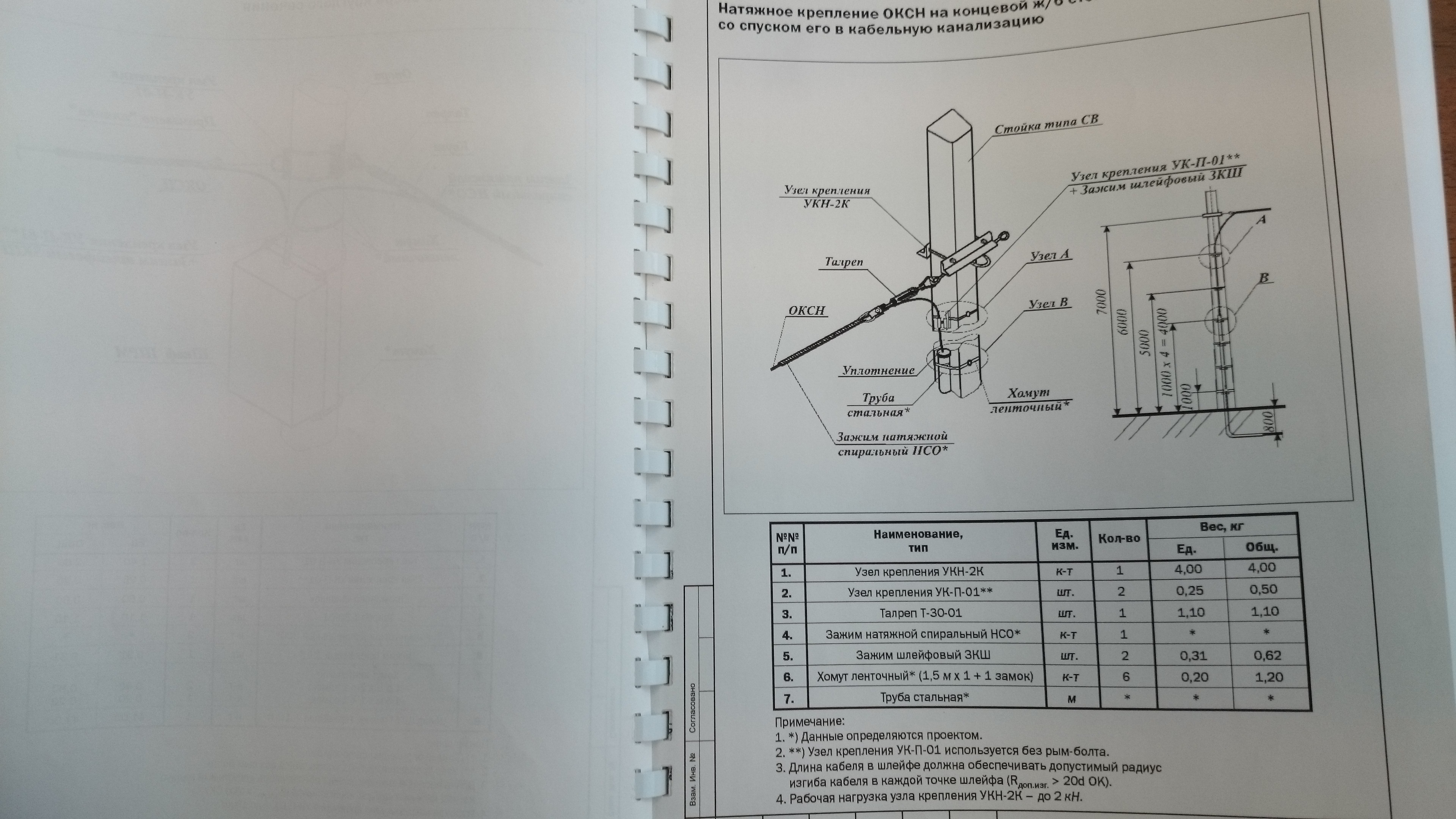

post-82299-095811900 1392891684_thumb.jpg

post-82299-003431500 1392892148_thumb.jpg

Share this post


Link to post
Share on other sites

Коллеги, может у кого-нибудь есть проект прокладки ВОЛС по опорам освещения?

Буду очень признателен, если кто-нибудь поделится хотя-бы парочкой сканов.

От души!

Благодарю!
