invertor Posted February 10, 2014 Posted February 10, 2014 Доброго времени суток. Столкнулся с проблемой настройки коммутироуемого VLAN между клиентами, подключенными к ONU. Порты 3х ONU находятся в одном dot1q VLAN на одном PON SFP, при этом коммутация происходит только с хостами находящимися за аплинком OLT, т.е. с роутером и доступ в интернет у клиентов есть, однако, даже вышестоящий коммутатор не коммутирует клиентов, возможно потому что OLT режет обратную коммутацию по исходным макам. Пробовал настраивать subnet-vlan, mac-based vlan и protocol-vlan, результатов ноль. Вменяемой документации, кроме http://doc.pavlabor.net/HARD/PON/BDCOM/Configuration%20Manual/07-VLAN%20Configuration.pdf не нашел. Подскажите кто сталкивался, как победить. Вставить ник Quote
passer Posted February 10, 2014 Posted February 10, 2014 Приведите схему сети, конфиг олта и сформулируйте ТЗ. Вставить ник Quote
martini Posted February 10, 2014 Posted February 10, 2014 я мало что понял и выше написанного )) По догадкам - выключите ограничение общения между портами на ОНУ и на ОЛТ. Вставить ник Quote
invertor Posted February 10, 2014 Author Posted February 10, 2014 Схема такая, есть OLT BDCOM P3310B, которая подключена своим портом gigabitEthernet 0/1 через транзитный коммутатор к роутеру, который раздаёт интернет. Со стороны PON в OLT подключен модуль SFP и через PLC сплитер подключены две ONU, все порты ONU настроены как access для VLAN 322. VLAN 322 проходит через gigabitEthernet 0/1 и транзитный коммутатора к роутеру, Управление OLT находится в VLAN 321. Задача заключается в том, чтобы клиенты на различных ONU и находящиеся в одном VLAN получали доступ как к интернет, так и имели бы возможность взаимодействовать мжеду собой, т.е. находиться в одном широковещательном сегменте. На данный момент, связь ONU с роутером через OLT и транзитный свитч, работает, однако клиенты не видят друг-друга. Конфиг OLT: !!slot 0 84 interface GigaEthernet0/1 switchport trunk vlan-allowed 2-4094 switchport mode trunk ! interface GigaEthernet0/2 shutdown ! interface GigaEthernet0/3 shutdown ! interface GigaEthernet0/4 shutdown ! interface GigaEthernet0/5 shutdown ! interface GigaEthernet0/6 shutdown ! interface EPON0/1 epon bind-onu mac fcfa.f796.2ad1 1 epon bind-onu mac fcfa.f796.5846 2 switchport mode trunk switchport pvid 321 ! interface EPON0/1:1 onu-configuration epon onu port 1 ctc vlan mode tag 322 epon onu port 2 ctc vlan mode tag 322 epon onu port 3 ctc vlan mode tag 322 epon onu port 4 ctc vlan mode tag 322 epon onu ip address static 10.1.3.2 255.255.255.0 gateway 10.1.3.254 vlan 321 epon onu port 1 loopback detect epon onu port 1 storm-control mode 1 threshold 256 epon onu port 2 loopback detect epon onu port 2 storm-control mode 1 threshold 256 epon onu port 3 loopback detect epon onu port 3 storm-control mode 1 threshold 256 epon onu port 4 loopback detect epon onu port 4 storm-control mode 1 threshold 256 !!onu-configuration-end ! interface EPON0/1:2 onu-configuration epon onu port 1 ctc vlan mode tag 322 epon onu port 2 ctc vlan mode tag 322 epon onu port 3 ctc vlan mode tag 322 epon onu port 4 ctc vlan mode tag 322 epon onu port 1 loopback detect epon onu port 1 storm-control mode 1 threshold 256 epon onu port 2 loopback detect epon onu port 2 storm-control mode 1 threshold 256 epon onu port 3 loopback detect epon onu port 3 storm-control mode 1 threshold 256 epon onu port 4 loopback detect epon onu port 4 storm-control mode 1 threshold 256 !!onu-configuration-end ! interface EPON0/2 shutdown ! interface EPON0/3 shutdown ! interface EPON0/4 shutdown ! !!slot end ! interface VLAN321 ip address 10.1.3.1 255.255.255.0 ! ! ! vlan 322 name sfp1 subnet any subnet 100.0.0.0 255.255.255.0 ! vlan 321-322 По догадкам - выключите ограничение общения между портами на ОНУ и на ОЛТ. Да, отключить ограничение общения между ONU на OLT. Это то что мне нужно. Как это сделать ? Вставить ник Quote
edge-core-ix Posted February 11, 2014 Posted February 11, 2014 interface GigaEthernet0/1 switchport trunk vlan-untagged none при необходимости тоже самое на interface EPON0/1 Вставить ник Quote
passer Posted February 11, 2014 Posted February 11, 2014 Не полная, но достаточная в этом случае информация содержится на диске от олта. Или не читали или невнимательно, что в принципе одно и тоже. Дам решение вашей проблемы на договорной основе. Вставить ник Quote
Jugernault Posted February 11, 2014 Posted February 11, 2014 Вова, ну чего ты его договариваться заставляеш? :) - Пускай лучше сам поищет как межонушечную сегментацию выключить. Вставить ник Quote
passer Posted February 11, 2014 Posted February 11, 2014 (edited) Я просто не понимаю подобного поведения. Казалось вот тебе на плохом английском документация. Да, где-то сумбурная, где-то не полная, где-то от другого оборудования, да еще и покоцанная на кусочки, чтобы потенциальные читатели поиском мучались, но ведь есть! Вот я и возмущен преступной халатностью. P.S. Напоминает хирурга из моей поликлиники, который выписал препарат какой-то кальциевый, а на вопрос о режиме приема предложил самому почитать. P.S.S. Мне скучно, дома сижу, и надо же как-то себя развлекать. P.S.S.S. Команду я не помнил (мозг - не чердак), но нашлась она за минуту. Дольше на железку заходил. Edited February 11, 2014 by passer Вставить ник Quote
invertor Posted February 12, 2014 Author Posted February 12, 2014 Уважаемая публика решила поиздеваться, и показать своё преимущество в наличии тайного знания в достижении которого, надо хорошо покопать ? Я не из тех людей, кому лень читать документацию, останавливает только одно - очень плотный график работы и отсутствие времени вникнуть. Я понимаю, что включается эта функция или отключается, каким-нибудь до абсурда простым способом, например одной опцией. Вопрос тем временем довольно острый сложился вокруг этой проблемы. И сюда я обратился не с просьбой к уважаемой публике, проштудировать доку за меня и дать мне ответ. Вопрос был обращён к тем, кто может и хочет помочь, т.е. как минимум, знает ответ на этот вопрос. Вставить ник Quote
invertor Posted February 12, 2014 Author Posted February 12, 2014 Вова, ну чего ты его договариваться заставляеш? :) - Пускай лучше сам поищет как межонушечную сегментацию выключить. Спасибо, товарищ, почему-то именно ваш ответ помог найти решение. Решается крайне просто, на интерфейсе EPON 0/1 надо включить опцию: epon inner-onu-switch Вставить ник Quote
Guest Александр Posted June 1, 2016 Posted June 1, 2016 У меня аналогичный вопрос только по DASAN V5812G, пишу диплом по этому оборудованию, имеется 10 ONT, нужно чтобы они друг друга пинговали, в данный момент они все в 1 VLAN настройки делал по мануалу "Конфигурация GPON OLT и ONT — примеры первичной настройки OLT и ONT для оборудования SNR", только в этом году поступило оборудование, никто толком не разбирался еще и подсказать не может. Вставить ник Quote
ShyLion Posted September 15, 2016 Posted September 15, 2016 Решается крайне просто, на интерфейсе EPON 0/1 надо включить опцию: epon inner-onu-switch Вот кстати перерыл все доки: http://data.nag.ru/BDCOM/Configuration%20Manual/3310/ Данную команду не нашел. Вставить ник Quote
komp Posted June 22, 2017 Posted June 22, 2017 Здравствуйте. Не получается заставить ONU-шки из одного PON порта видеть друг друга. epon inner-onu-switch указал. Не помогает. Пожалуйста, подскажите в чем может быть проблема. OLT: P3310C Версия по: 10.1.0E Build 36957 Конфиг: Current configuration:! !version 10.1.0E build 36957 service timestamps log date service timestamps debug date service password-encryption logging 192.168.100.50 informational logging buffered 51200 logging buffered informational ! hostname bdcom_olt port-protected 1 ! ! ip default-gateway 172.21.0.1 ! ! no spanning-tree ! ! aaa authentication login default local aaa authentication enable default none aaa authorization exec default local ! username admin password 7 1330455C244F ! ! epon oam-version 1 0x21 epon oam-version 2 0x20 ! epon onu-config-template t1 cmd-sequence 1 switchport port-security mode dynamic cmd-sequence 2 switchport port-security dynamic maximum 2 cmd-sequence 3 epon onu all-port loopback detect cmd-sequence 4 epon onu all-port ctc vlan mode tag 2100 ! ! !!slot 0 89 interface GigaEthernet0/1 shutdown ! interface GigaEthernet0/2 shutdown ! interface GigaEthernet0/3 shutdown ! interface GigaEthernet0/4 shutdown ! interface GigaEthernet0/5 description UPLINK switchport trunk vlan-allowed 1000,1100,2100,4011 switchport trunk vlan-untagged none switchport mode trunk dhcp snooping trust arp inspection trust ip-source trust ! interface GigaEthernet0/6 shutdown ! interface EPON0/1 shutdown no switchport protected ! interface EPON0/2 epon pre-config-template t1 binded-onu-llid 1-64 epon bind-onu mac 1c87.7912.e7e7 1 epon bind-onu mac 1c87.7912.e7f6 2 switchport trunk vlan-allowed 1000,1100,2100,4011 switchport trunk vlan-untagged none switchport mode trunk no switchport protected epon inner-onu-switch ! interface EPON0/2:1 switchport port-security dynamic maximum 2 switchport port-security mode dynamic epon onu port 1 ctc vlan mode tag 2100 priority 0 epon onu port 1 loopback detect ! interface EPON0/2:2 switchport port-security dynamic maximum 2 switchport port-security mode dynamic epon onu port 1 ctc vlan mode tag 2100 priority 0 epon onu port 1 loopback detect ! interface EPON0/3 epon pre-config-template t1 binded-onu-llid 1-64 switchport trunk vlan-allowed 1000,2100 switchport trunk vlan-untagged none switchport mode trunk no switchport protected epon inner-onu-switch ! interface EPON0/4 shutdown no switchport protected ! !!slot end ! interface VLAN1100 ip address 172.21.0.250 255.255.252.0 ! ! ! vlan 1100 name mgmnt ! vlan 1,1000,1100,2100,4011 ! ! ! ! ip dhcp-relay snooping ip dhcp-relay snooping vlan 1000,2100 ip arp inspection vlan 1000,2100 ip verify source vlan 1000,2100 ip dhcp-relay snooping information option ! ! ! ! ! snmp-server community 0 public RO snmp-server contact office snmp-server location office ! ! time-zone Moscow 3 0 ntp server 195.88.112.2 ! Вставить ник Quote
Evgeny Zykov Posted July 14, 2017 Posted July 14, 2017 Здравствуйте. Не получается заставить ONU-шки из одного PON порта видеть друг друга. epon inner-onu-switch указал. Не помогает. Пожалуйста, подскажите в чем может быть проблема. Добрый день. Команда inner-onu-switch, которую вы вводили, позволяет передавать трафик между ONU в рамках одного PON порта. Для передачи трафика между портами одной ONU вам нужно использовать команду no epon onu port-protect В полном виде конфиг должен выглядеть примерно так interface EPON0/2:1 epon onu port 1 ctc vlan mode tag 1249 priority 0 epon onu port 2 ctc vlan mode tag 1249 priority 0 epon onu port 3 ctc vlan mode tag 1249 priority 0 epon onu port 4 ctc vlan mode tag 1249 priority 0 epon onu port 1 ctc loopback detect epon onu port 2 ctc loopback detect epon onu port 3 ctc loopback detect epon onu port 4 ctc loopback detect no epon onu port-protect epon onu port 1 ctc mcst tag-stripe enable epon onu port 1 ctc mcst mc-vlan add 1500 epon onu port 1 ctc mcst max-group-number 10 epon onu port 2 ctc mcst tag-stripe enable epon onu port 2 ctc mcst mc-vlan add 1500 epon onu port 2 ctc mcst max-group-number 10 epon onu port 3 ctc mcst tag-stripe enable epon onu port 3 ctc mcst mc-vlan add 1500 epon onu port 3 ctc mcst max-group-number 10 epon onu port 4 ctc mcst tag-stripe enable epon onu port 4 ctc mcst mc-vlan add 1500 epon onu port 4 ctc mcst max-group-number 10 Вставить ник Quote

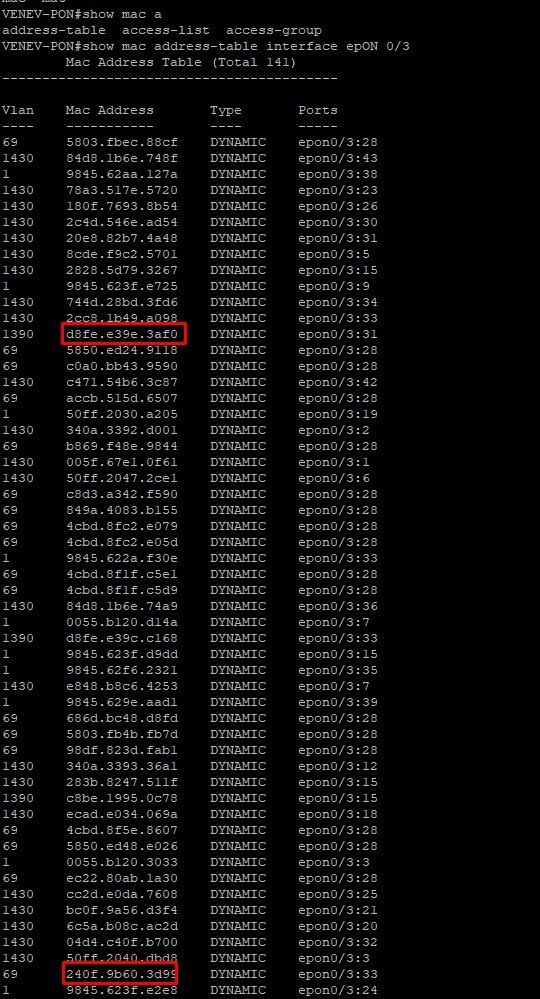

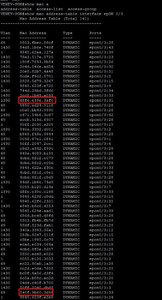

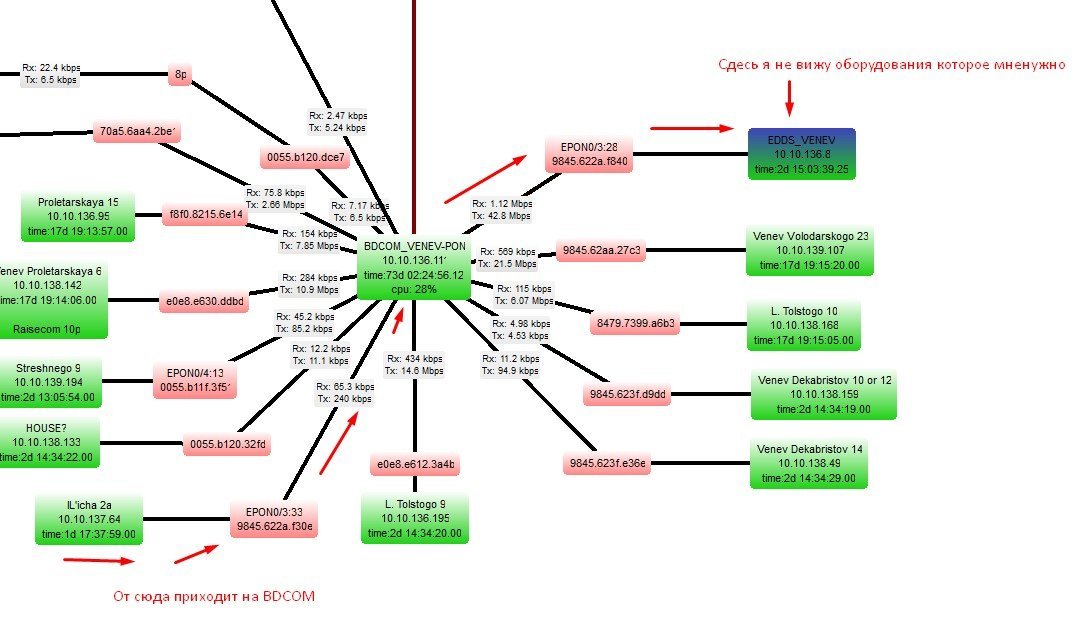

hersmaior Posted November 23, 2022 Posted November 23, 2022 (edited) Цитата ПОМАГИТЕ Не получается заставить ONU-шки из одного PON порта видеть друг друга. C одной onu приходят мас на bdcom. И с другой onu должно уходить дальше. Vlan везде проброшены правильно. отключение изоляции портов не помогает. interface EPON0/3:33 switchport port-security dynamic maximum 1000 switchport port-security mode dynamic epon onu port 1 ctc vlan mode trunk 1 69,1390,1430 no epon onu port-protect epon onu port 1 loopback detect epon onu port 1 storm-control mode 2 threshold 256 epon onu port 1 ctc mcst tag-stripe enable epon onu port 1 ctc mcst mc-vlan add 1451 epon sla upstream pir 1000000 cir 15000 epon sla downstream pir 1000000 cir 15000 interface EPON0/3:28 switchport port-security dynamic maximum 1000 switchport port-security mode dynamic epon onu port 1 ctc vlan mode trunk 1 69,1390,1430 no epon onu port-protect epon onu port 1 loopback detect epon onu port 1 storm-control mode 2 threshold 256 epon onu port 1 ctc mcst tag-stripe enable epon onu port 1 ctc mcst mc-vlan add 1451 epon sla upstream pir 1000000 cir 15000 epon sla downstream pir 1000000 cir 15000 Edited November 23, 2022 by hersmaior Вставить ник Quote
Nikita Devyatyarov Posted November 24, 2022 Posted November 24, 2022 В 23.11.2022 в 19:07, hersmaior сказал: одного PON порта Switch_config_epon0/3#epon inner-onu-switch Таким образом изоляцию отключали? Вставить ник Quote
hersmaior Posted November 24, 2022 Posted November 24, 2022 В 24.11.2022 в 07:22, Nikita Devyatyarov сказал: Switch_config_epon0/3#epon inner-onu-switch Таким образом изоляцию отключали? Да отключали. Не помогло Вставить ник Quote
hersmaior Posted November 24, 2022 Posted November 24, 2022 В 24.11.2022 в 07:22, Nikita Devyatyarov сказал: Switch_config_epon0/3#epon inner-onu-switch Таким образом изоляцию отключали? Вставить ник Quote
Nikita Devyatyarov Posted November 24, 2022 Posted November 24, 2022 Покажите вывод show ver Вставить ник Quote

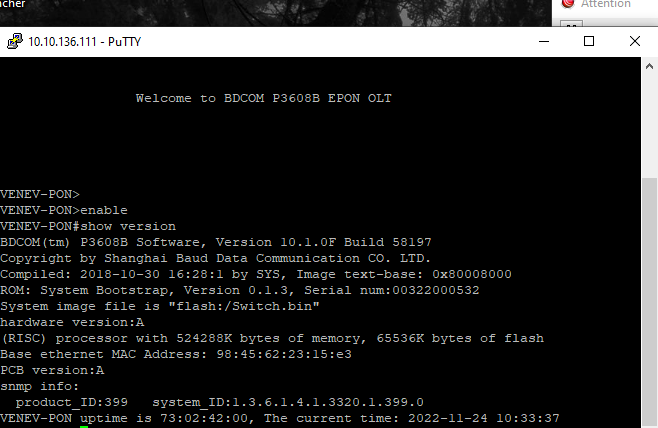

hersmaior Posted November 24, 2022 Posted November 24, 2022 В 24.11.2022 в 10:30, Nikita Devyatyarov сказал: Покажите вывод show ver Вставить ник Quote
Nikita Devyatyarov Posted November 24, 2022 Posted November 24, 2022 Насколько проблематично будет обновиться до актуальной? В теории, epon inner-onu-switch должна решать Вашу задачу. Вставить ник Quote
