FreeBSD & 10G ixgbe

Уважаемые господа, помогите разобратся с одним вопросом.



Есть сервер supermicro на двух 2 6-ядерных Xeon E5-2620 2Ггц, c 10G сетевухой Intel X520-DA2. Карточка сидит на x8 pci-e 5Gbps

Операционка FreeBSD 9.1-RELEASE. Машинка используется как агрегатор vlan-ов (их там порядка 2000), плюс ipfw шейпер.

В ipfw.conf правил всего 76, весь шейпинг реализован на таблицах в четыре строчки.



Из настроек:



/boot/loader.conf:



hw.ixgbe.rxd=4096

hw.ixgbe.txd=4096

hw.ixgbe.num_queues=12



/etc/sysctl.conf:



net.inet.ip.fastforwarding=1

net.inet.ip.intr_queue_maxlen=4096



net.inet.ip.dummynet.io_fast=1

net.inet.ip.dummynet.hash_size=65535

net.inet.ip.dummynet.pipe_slot_limit=2048



kern.ipc.nmbclusters=512000

kern.ipc.maxsockbuf=83886080



kern.ipc.nmbjumbop=256000

hw.intr_storm_threshold=9000



dev.ix.0.rx_processing_limit=4096

dev.ix.1.rx_processing_limit=4096

dev.ix.0.enable_aim=0

dev.ix.0.queue0.interrupt_rate=50000

dev.ix.0.queue1.interrupt_rate=50000

dev.ix.0.queue2.interrupt_rate=50000

dev.ix.0.queue3.interrupt_rate=50000

dev.ix.0.queue4.interrupt_rate=50000

dev.ix.0.queue5.interrupt_rate=50000

dev.ix.0.queue6.interrupt_rate=50000

dev.ix.0.queue7.interrupt_rate=50000

dev.ix.0.queue8.interrupt_rate=50000

dev.ix.0.queue9.interrupt_rate=50000

dev.ix.0.queue10.interrupt_rate=50000

dev.ix.0.queue11.interrupt_rate=50000



При трафике около 250Кpps наблюдаются перегрузка по inetrrupt-ам всех 12 ядер и соответственно потери пакетов.



Вопрос в следующем - уперся ли я в апаратные ограничения железа, или дело в недостаточной прямизне рук ?

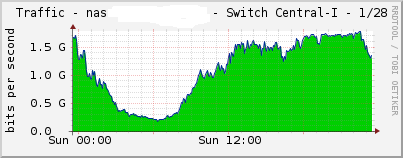

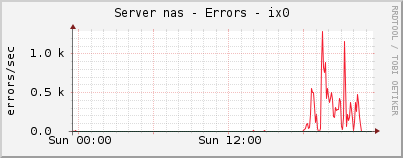

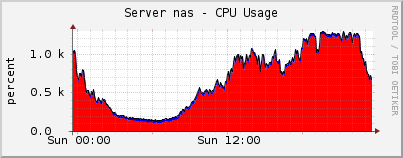

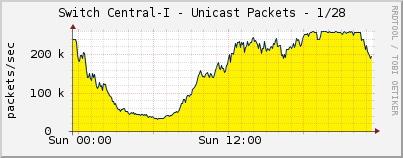

Графики прилагаются:

post-83189-076864000 1391516220_thumb.png

post-83189-026316700 1391516228_thumb.png

post-83189-045855900 1391516235_thumb.png

post-83189-020616100 1391516337_thumb.png

Edited by ramsess

Share this post


Link to post
Share on other sites

Это железо точно вытянет больше.

Во фре вообще ничего не шарю, но спрошу, что у вас с поллингом?

Ну и стандартно ethtool -K eth0 gso off gro off tso off сделано?

Edited by BETEPAH

Share this post


Link to post
Share on other sites

С большой вероятностью Вы упёрлись в

net.inet.ip.fastforwarding=1



Попробуйте значение 0

Ещё можно потюнить в /boot/loader.conf

net.isr.maxthreads=12

net.isr.bindthreads=1

но это если только будет особая нужда и в 'top -SHP' будут перекосы по ядрам



можно будет сделать

net.isr.maxthreads=6

net.isr.bindthreads=1

тогда маршрутизацией пакетов будет нагружен только один кристалл из Ваших двух.

Share this post


Link to post
Share on other sites

Что-то не так.

У меня такая же карта на Е3-1270.

Использую оба порта, 30-40% нагрузки на проходящий трафик более 1.5 Гбит в одну сторону.



Дамминет прибит к одному ядру?

Очереди от сетевух прибиты жестко?



Я бы рекомендовал ограничить hw.ixgbe.num_queues=5. 0-е ядро на дамминет, остальные 5 на очереди.

Для начала прибейте все к одну процессору. Потом можно второй порт будет добавить.

Share this post


Link to post
Share on other sites

ramsess, это явно не железные ограничения, так как на железе (X3440 штука, 4 ядра) на Linux у меня больше трафика, 5G и 700Kpps(роутинг, шэйпинг каждого юзера(а их там более 6000),ipset) и это не предел.



Кстати попробуйте прибить все прерывания к одному физическому процессору. Гипертрэдинг отключить.

Share this post


Link to post
Share on other sites

Не могут они такого оверхэда давать.

Особенно если сетевуха занимается этим аппаратно.

Но если интересно могу подсказать место в ядре где поменять константу чтобы гарантированно не давали :)

Share this post


Link to post
Share on other sites

Я не пропал. Пока еще не закончил эксперименты. Решил включить второй 10Ж интерфейс и вынести на него аплинки.

Share this post


Link to post
Share on other sites

При включении второго интерфейса суммарная нагружка выросла до 2Гбит, потери пропали, что не может не радовать. Но загрузка ядер interrupt-ами осталась на том же уровне.



ipfw.conf:



add permit udp from any to xxx.xxx.xxx.248 dst-port 53 via vlan10 out

add permit udp from any to xxx.xxx.xxx.253 dst-port 53 via vlan10 out

add permit tcp from any to xxx.xxx.xxx.251 dst-port 80 via vlan10 out

add permit tcp from any to xxx.xxx.xxx.247 dst-port 80 via vlan10 out

add permit tcp from any to xxx.xxx.xxx.248 dst-port 80 via vlan10 out



add fwd 127.0.0.1,8003 tcp from table(2) to any dst-port 80 via vlan190 out

add fwd 127.0.0.1,8003 tcp from table(2) to any dst-port 80 via vlan191 out

add fwd 127.0.0.1,8003 tcp from table(2) to any dst-port 80 via vlan195 out

add fwd 127.0.0.1,8003 tcp from table(2) to any dst-port 80 via vlan46 out

add deny ip from table(2) to any via vlan190 out

add deny ip from table(2) to any via vlan191 out

add deny ip from table(2) to any via vlan195 out

add deny ip from table(2) to any via vlan46 out



add fwd 127.0.0.1,8004 tcp from table(6) to any dst-port 80 via vlan190 out

add fwd 127.0.0.1,8004 tcp from table(6) to any dst-port 80 via vlan191 out

add fwd 127.0.0.1,8004 tcp from table(6) to any dst-port 80 via vlan195 out

add fwd 127.0.0.1,8004 tcp from table(6) to any dst-port 80 via vlan46 out

add deny ip from table(6) to any via vlan190 out

add deny ip from table(6) to any via vlan191 out

add deny ip from table(6) to any via vlan195 out

add deny ip from table(6) to any via vlan46 out



add fwd 127.0.0.1,8002 tcp from table(3) to any dst-port 80 via vlan190 out

add fwd 127.0.0.1,8002 tcp from table(3) to any dst-port 80 via vlan191 out

add fwd 127.0.0.1,8002 tcp from table(3) to any dst-port 80 via vlan195 out

add fwd 127.0.0.1,8002 tcp from table(3) to any dst-port 80 via vlan46 out

add deny ip from table(3) to any via vlan190 out

add deny ip from table(3) to any via vlan191 out

add deny ip from table(3) to any via vlan195 out

add deny ip from table(3) to any via vlan46 out



add fwd 127.0.0.1,8008 tcp from table(8) to any dst-port 80 via vlan190 out

add fwd 127.0.0.1,8008 tcp from table(8) to any dst-port 80 via vlan191 out

add fwd 127.0.0.1,8008 tcp from table(8) to any dst-port 80 via vlan195 out

add fwd 127.0.0.1,8008 tcp from table(8) to any dst-port 80 via vlan46 out

add deny ip from table(8) to any via vlan190 out

add deny ip from table(8) to any via vlan191 out

add deny ip from table(8) to any via vlan195 out

add deny ip from table(8) to any via vlan46 out



add fwd 127.0.0.1,8005 tcp from table(4) to any dst-port 80 via vlan190 out

add fwd 127.0.0.1,8005 tcp from table(4) to any dst-port 80 via vlan191 out

add fwd 127.0.0.1,8005 tcp from table(4) to any dst-port 80 via vlan195 out

add fwd 127.0.0.1,8005 tcp from table(4) to any dst-port 80 via vlan46 out



add fwd 127.0.0.1,8012 tcp from table(9) to any dst-port 80 via vlan190 out

add fwd 127.0.0.1,8012 tcp from table(9) to any dst-port 80 via vlan191 out

add fwd 127.0.0.1,8012 tcp from table(9) to any dst-port 80 via vlan195 out

add fwd 127.0.0.1,8012 tcp from table(9) to any dst-port 80 via vlan46 out



add 9000 count ip from xxx.xxx.221.0/24 to any via vlan191 out

add 9010 count ip from any to xxx.xxx.221.0/24 via vlan191 in



pipe 60 config bw 512Kbytes mask src-ip 0xffffffff

pipe 61 config bw 5120Kbytes mask dst-ip 0xffffffff



pipe 100 config bw 1024Kbytes mask src-ip 0xffffffff

pipe 101 config bw 10240Kbytes mask dst-ip 0xffffffff



pipe 110 config bw 10Mbit/s mask src-ip 0xffffffff

pipe 111 config bw 10Mbit/s mask dst-ip 0xffffffff



pipe 150 config bw 1536Kbytes mask src-ip 0xffffffff

pipe 151 config bw 10240Kbytes mask dst-ip 0xffffffff



pipe 152 config bw 750Kbytes mask src-ip 0xffffffff

pipe 153 config bw 1500Kbytes mask dst-ip 0xffffffff



pipe 200 config bw 2560Kbytes mask src-ip 0xffffffff

pipe 201 config bw 10240Kbytes mask dst-ip 0xffffffff



pipe 300 config bw 4096Kbytes mask src-ip 0xffffffff

pipe 301 config bw 10240Kbytes mask dst-ip 0xffffffff



pipe 302 config bw 1500Kbytes mask src-ip 0xffffffff

pipe 303 config bw 3000Kbytes mask dst-ip 0xffffffff



pipe 500 config bw 4096Kbytes mask src-ip 0xffffffff

pipe 501 config bw 10240Kbytes mask dst-ip 0xffffffff



pipe 600 config bw 3600Kbytes mask src-ip 0xffffffff

pipe 601 config bw 3000Kbytes mask dst-ip 0xffffffff



add 10000 pipe tablearg ip from table(100) to any via vlan190 out

add 10010 pipe tablearg ip from table(100) to any via vlan191 out

add 10020 pipe tablearg ip from any to table(101) via vlan190 in

add 10030 pipe tablearg ip from any to table(101) via vlan191 in

Share this post


Link to post
Share on other sites

Можно попробовать skipto 10000 поставить и поглядеть как будет работать :) Все равно имхо многовато проходов, каждый пакетик матчить по такому списку накладненько.

Share this post


Link to post
Share on other sites

При включении второго интерфейса суммарная нагружка выросла до 2Гбит, потери пропали, что не может не радовать. Но загрузка ядер interrupt-ами осталась на том же уровне.



ipfw.conf:



add fwd 127.0.0.1,8012 tcp from table(9) to any dst-port 80 via vlan190 out

add fwd 127.0.0.1,8012 tcp from table(9) to any dst-port 80 via vlan191 out

add fwd 127.0.0.1,8012 tcp from table(9) to any dst-port 80 via vlan195 out

add fwd 127.0.0.1,8012 tcp from table(9) to any dst-port 80 via vlan46 out





Пробовали объединить правила?

add fwd 127.0.0.1,8012 tcp from table(9) to any dst-port 80 via vlan190,vlan191,vlan195,vlan46 out
