Линк оптический на SFP не поднимается

Имеется SFP на 5 км,не поднимается линк 1550 nm на кабеле ИК/Т-М4П-А32-8.0 примерно 400 метров дальше китайский кабель по рефлектограме на 1310 проходит. На 1550 не идёт может ли быть проблема в самом кабеле.

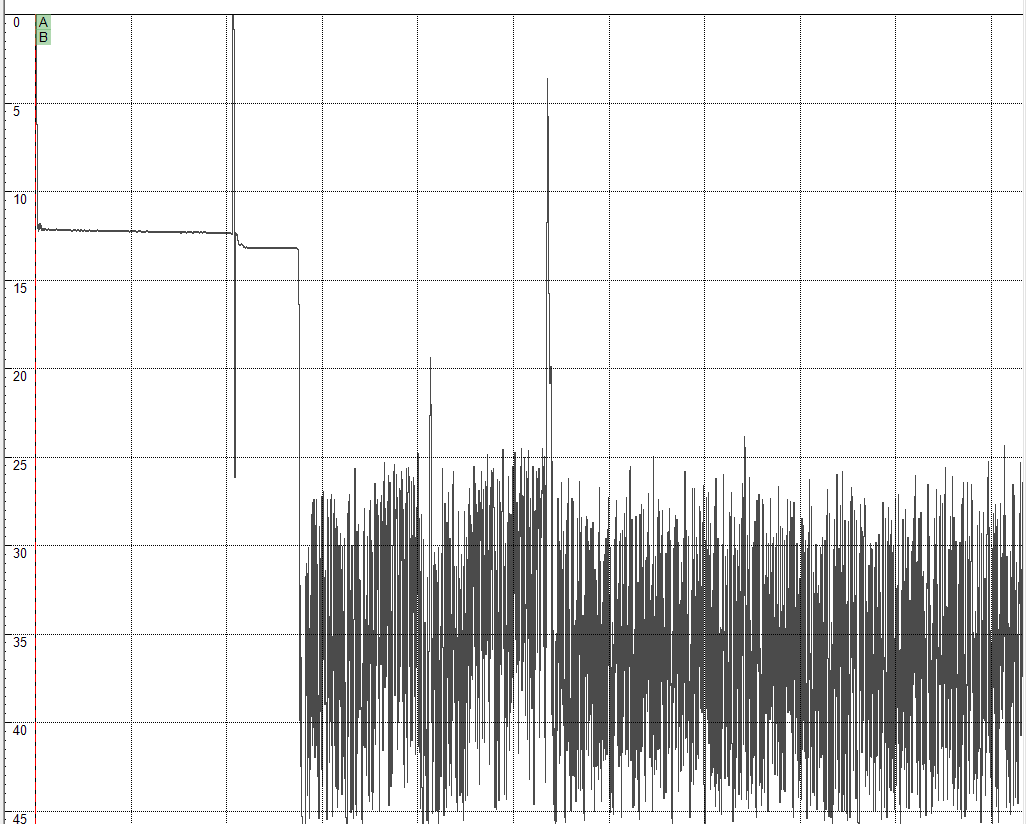

post-96830-081068700 1388998728_thumb.png

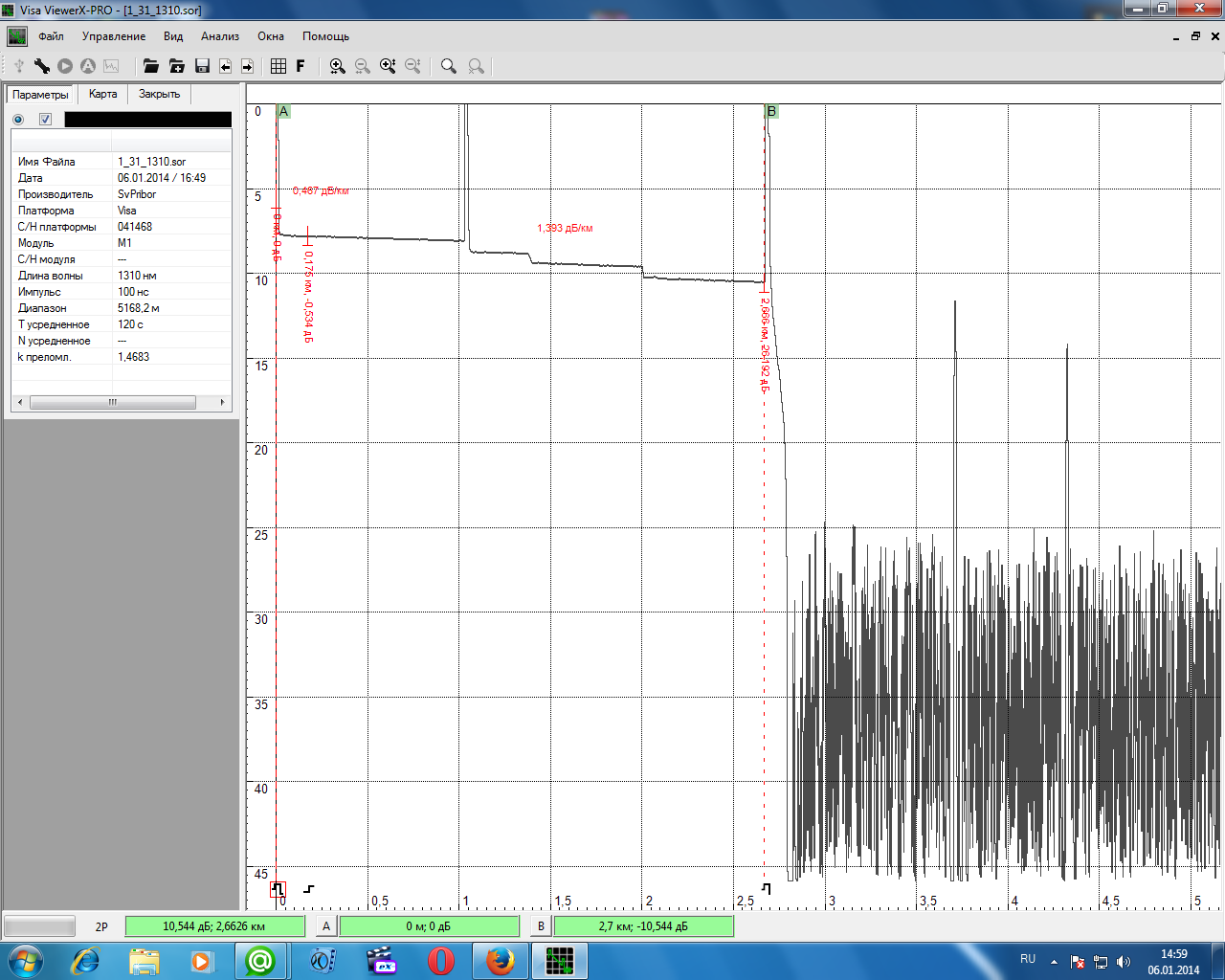

post-96830-033292100 1388998785_thumb.png

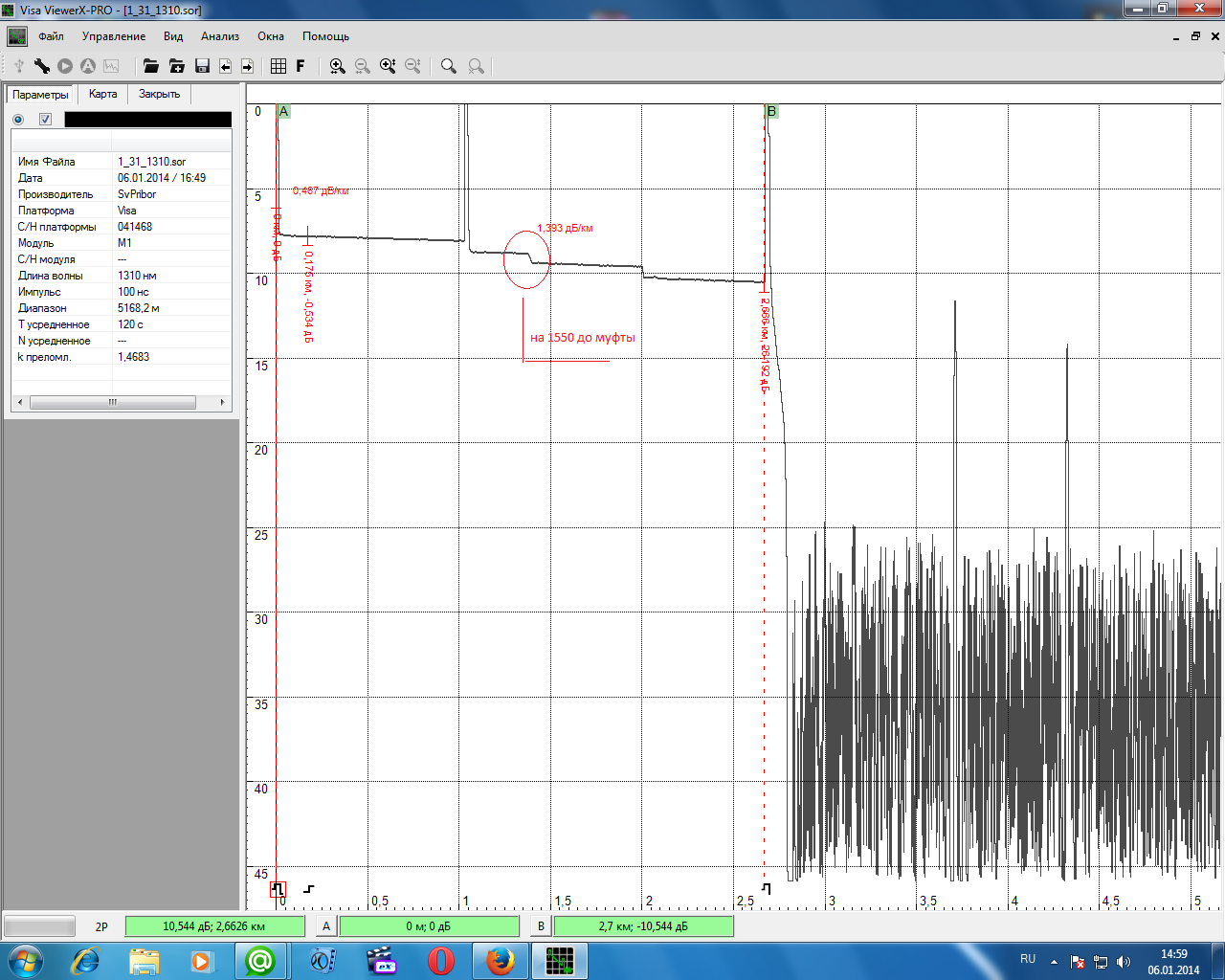

post-96830-007478600 1388999492_thumb.png

Edited by dalacom

Share this post


Link to post
Share on other sites

Рефлектограмки выложите там яснее станет.(SOR)

Share this post


Link to post
Share on other sites

Не похолодало случаем? Если да - я бы с муфты начал

Edited by Butch3r

Share this post


Link to post
Share on other sites

Похолодало, раньше импользовали медиаконверторы 100 Mb, сейчас перешли на SFP. и началось,где то работает,а где то пипец не вкакую

Share this post


Link to post
Share on other sites

Смотрите оптику рефом, либо на муфте либо на запасе. И кстати ещё вариант поставить модули посильней.

Share this post


Link to post
Share on other sites

Сильно большое падение после катушки(если это катушка) на обоих реф.+отражение,на 1550 непонятный провал,вероятнее глюк рефа.

Edited by Hoper

Share this post


Link to post
Share on other sites

Что-то у меня только сейчас рефки загружаться начали



Смотрите кабель возле кросса, на крыше как я понимаю

Edited by Butch3r

Share this post


Link to post
Share on other sites

Да кабель на крыше,муфта,её уже переваривали,отрезали кусок ,переваривали такая же вата получается

Share this post


Link to post
Share on other sites

У вас большое падение на кроссе(у кросса) порядка 3-4 дБ на первый взгляд.вероятнее розетка грязная,если конечно в катушке уверены что она нормальная.

Share this post


Link to post
Share on other sites

китайский кабель предназначен для работы при низких температурах? какой он конструкции?

Share this post


Link to post
Share on other sites

китайский кабель предназначен для работы при низких температурах? какой он конструкции?



Этот кабель 8 для подвеса,лежит везде уже годиков 3 работает без проблем ,

Share this post


Link to post
Share on other sites

А что за муть на 1550, с другой длинной импульса картинка меняется?

Share this post


Link to post
Share on other sites

А что за муть на 1550, с другой длинной импульса картинка меняется?



С другой стороны на 1310 проходит,на 1550 доходит до этой точки и горб в обратную сторону

post-96830-015241000 1389000039_thumb.png

Share this post


Link to post
Share on other sites

Выложите SOR-ы, а то 1550 ничего не понятно на скрине, нижней оси не видно.

Share this post


Link to post
Share on other sites

А что за муть на 1550, с другой длинной импульса картинка меняется?



С другой стороны на 1310 проходит,на 1550 доходит до этой точки и горб в обратную сторону

Вероятнее "усиление" идёт,значит не в сварке дело(про 400 метров).Только событие на 1км от кросса не нравится вероятнее всего загиб.

Edited by Hoper

Share this post


Link to post
Share on other sites

Вспомнил одну тему(попросили разобраться):пропал линк между БС и АТС,приехали на БС стрельнуть...на 1,31 проходит на 1,55 нефига,ХЗ что за трабла увеличил импульс:))) ёпти 40 км и ++++ от куда то взялось в линии,то бишь проходит.Оказалось со стороны АТС не была выключена активка,но косяк был имеено на муфте волокно вылезло и был загиб.У вас то активка вырублена была с двух сторон?

Edited by Hoper

Share this post


Link to post
Share on other sites

Вспомнил одну тему(попросили разобраться):пропал линк между БС и АТС,приехали на БС стрельнуть...на 1,31 проходит на 1,55 нефига,ХЗ что за трабла увеличил импульс:))) ёпти 40 км и ++++ от куда то взялось в линии,то бишь проходит.Оказалось со стороны АТС не была выключена активка,но косяк был имеено на муфте волокно вылезло и был загиб.У вас то активка вырублена была с двух сторон?



Да активку выключаем, мерим рефлектометром Visa Связь прибор на 2 длины волны 1310,1550 nm



Муфту периваривали уже.

Share this post


Link to post
Share on other sites

Вы после так почистили разьёмы АКТИВКУ ПЫТАЛИСЬ ЗАПУСТИТЬ WDM?

Share this post


Link to post
Share on other sites

Всё таки нужны SOR файлы с 2х точек и на 2х длинах.Вы всётаки почистили разьём на кроссе (назовём его А)

Share this post


Link to post
Share on other sites

на точке А всё почистили , там всё на APC полировке,катушка у нас UPC. грянули морозы -25 и началось,

Не получается загрузить SOR файл,пишет что не подерживается

Share this post


Link to post
Share on other sites

на точке А всё почистили , там всё на APC полировке,катушка у нас UPC. грянули морозы -25 и началось,

Не получается загрузить SOR файл,пишет что не подерживается

Жесть ,вы специально такие траблы делаете?



Новогодний квест&



Хотите мозг вынести???

Edited by Hoper

Share this post


Link to post
Share on other sites

Вот мне больше делать не..й как прикалываться.

Ещё до меня там местные сделали всё на SC/APC. ранее на них работали медиаконвертора одноволоконные WDM на 25 км, теперь всё переводят на SFP 5км ,максимальная длина линий от ГС до точек примерно 3 км.

На других районах всё работает на SC/APC полировке

Share this post


Link to post
Share on other sites

имхо почитайте арс\рс что означает арс а лучше посмотрите на торец зеленого конектора.



У вас все конекторы те которые я видел(По рефам)сняты с upc а вы говорите у вас всё построено на APC

Share this post


Link to post
Share on other sites

имхо почитайте арс\рс что означает арс а лучше посмотрите на торец зеленого конектора.



Знаю что SC/APC используется для КТВ а синий для СПД.



Тут вопрос в другой может ли быть в кабеле проблема так как свареные разные кабеля на 1550 сигнал не проходит
