10G на 12км

Есть 2 волокна (рефлектограммы прилагаются).

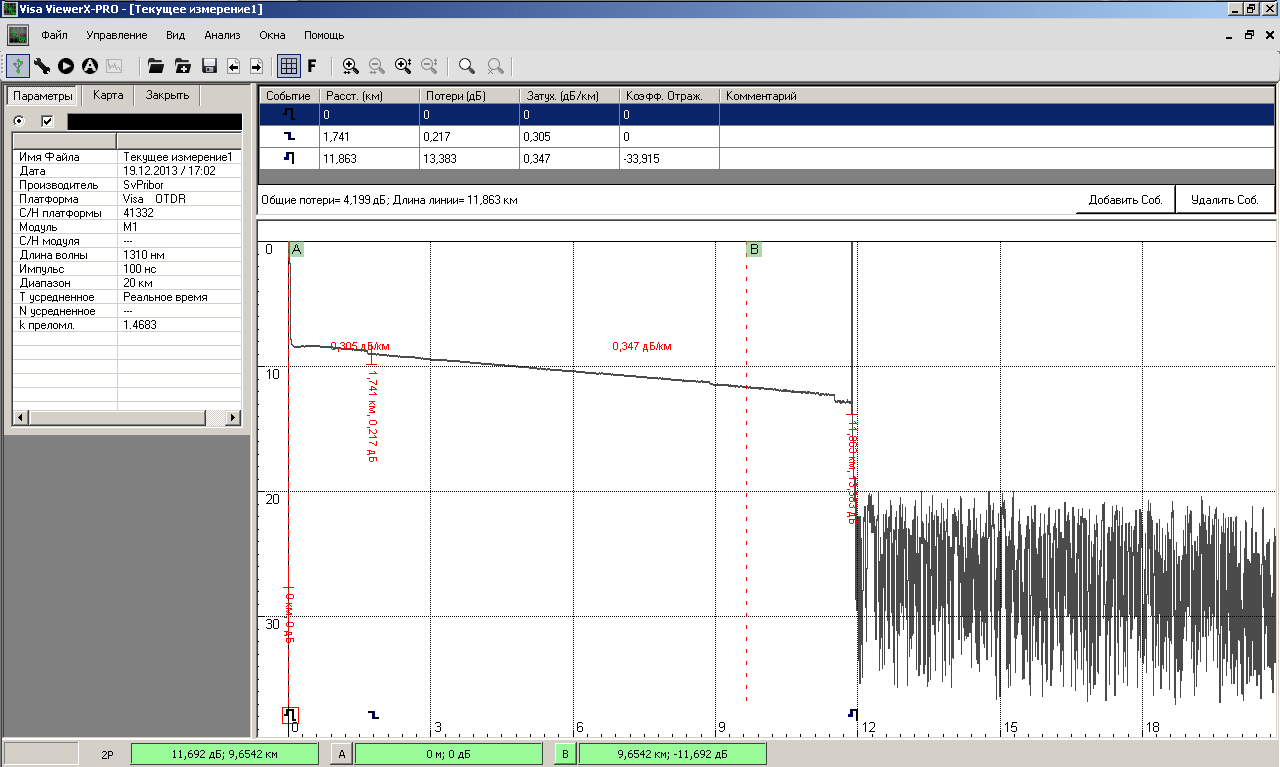

Почему-то на 1м волокне (а1.jpg) не заводится 10G (модули SFP+ 10G WDM LR 20km LC TX1330 и SFP+ 10G WDM LR 20km LC TX1270).

Неужели затухание на жиле такое высокое?

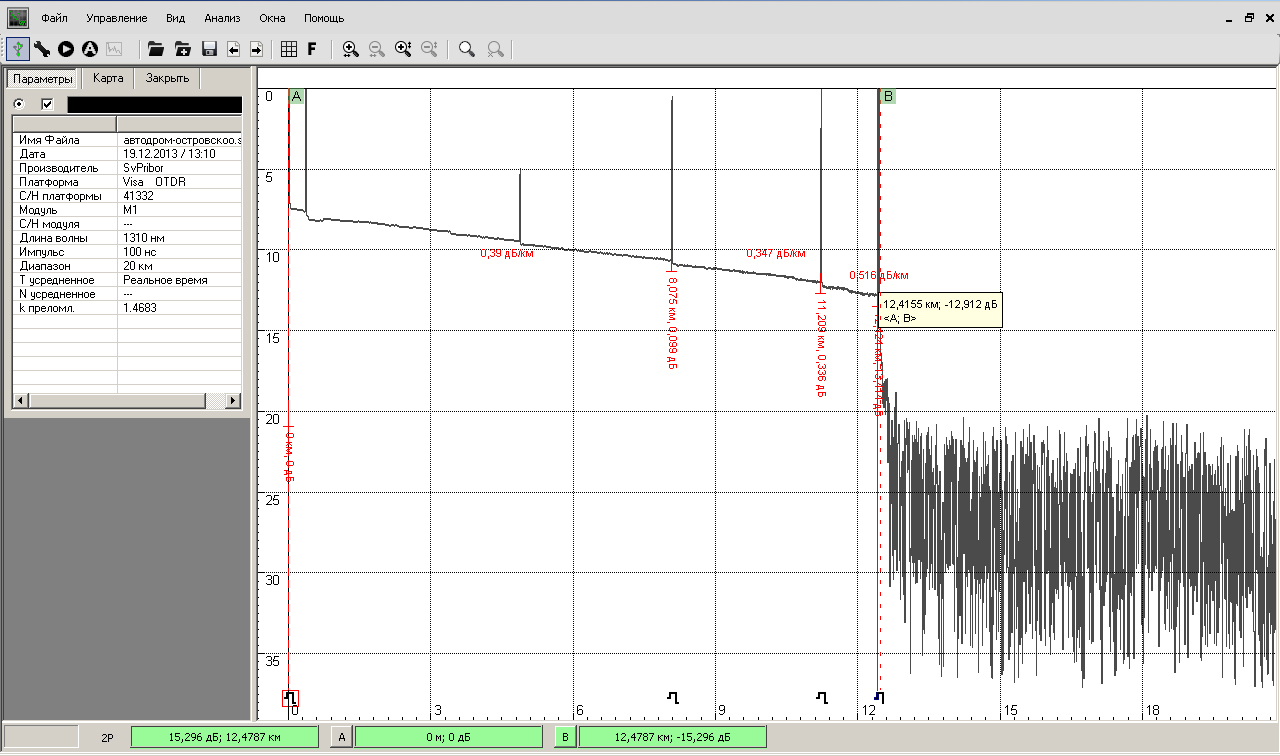

А на второй линии 10G как-то работало, но сейчас тоже не заводится. Может быть причиной всплески на рефлектограмме?

post-45943-096528400 1387475136_thumb.jpg

post-45943-033890400 1387475238_thumb.jpg

Share this post


Link to post
Share on other sites

У модуля "на 20км" бюджет 12дБ, а у вас на измерениях больше....

Share this post


Link to post
Share on other sites

Я тоже так думаю, но гл.инженер уперто говорит, что должно работать...

А 40км вытянут? У них бюджет 16дб.

Edited by mystic

Share this post


Link to post
Share on other sites

Он главный, ему виднее...пускай заставит )))

Втыкаете модули на 40км, линк поднимается, если циска или аналогичное оборудование - спрашиваете у модулей реальный сигнал на приеме....

Share this post


Link to post
Share on other sites

Не циска, а длинка 3420.

Share this post


Link to post
Share on other sites

Ну, может кто подскажет команду по выводу инфы из модуля....

Share this post


Link to post
Share on other sites

Модули с поддержкой DDM, а команды - найду, не проблема. Спасибо "Дятел".

Share this post


Link to post
Share on other sites

show ddm ports 25-28 status

Port Temperature Voltage Bias-Current TX-Power RX-Power

(in Celsius) (V) (mA) (mW) (mW)

------- ------------- ---------- -------------- ---------- ------------

25 - - - - -

26 - - - - -

27 38.8503 3.3021 5.9473 0.6439 0.4988

28 38.6289 3.3216 5.4780 0.5578 0.524

Share this post


Link to post
Share on other sites

то то... http://www.rapidtables.com/convert/power/mW_to_dBm.htm

в более свежих софтах у длинка есть переключение режима отображения с mw на dbm

config ddm power_unit dbm

- на 3620 покрайней мере проходит, на остальных не смотрел.



собсна уровни будут такие (dbm):



27: TX: -1.9118157491 RX: -3.0207355519

28: TX: -2.5352149007 RX: -2.8066871302

Share this post


Link to post
Share on other sites

Не, вы попадаете в бюджет, жужжать должно. Могу предложить почистить феруллы у модулей и заменить патчкорды. Измерения со второй стороны сделайте- может на выходе розетки грязные или пиги в кроссе того......

Share this post


Link to post
Share on other sites

Как это он попадает, когда первый график - 13,4 дБ?

Share this post


Link to post
Share on other sites

Ничего чтотвход в трассу уже на отметке -8..9дб. Ближнюю зону не увидеть. Вы что, в первый раз рефлектограмму читаете)) для успокоения совести нужно померять измерителем мощности, тогда будет сразу все понятно.- фактическая потеря. Будет 4-5дб. В качестве источника-хоть 1310 мидик.

Share this post


Link to post
Share on other sites

Вы лучше поясните, что за падение в 7Дб у Вас в начале трассы.

Судя по картинке у Вас общее затухание должно быть в районе 5 Дб. Ни как не 12.

Share this post


Link to post
Share on other sites

Стандартно, реф+грязный переходной патч. Надо или мерять рефом с другой стороны, или померять реальное затухание измерителем- тольео он дает полную картину.

Share this post


Link to post
Share on other sites

Плохая сварка на кроссе, пыль, полировка патчкорда, целостность патчкорда (в т.ч. заломы/перегибы/натяг)... для 12км затухание в ~12дб.. это перебор. Такое затухание характерней для трассы в 30-35км.

Share this post


Link to post
Share on other sites

Ага, мне Ростелек даем волокно между Ногинском и Электросталью, накрутили 30км и 22дБ, через CWDM уже 24дБ-модули не пробивают ))))

Share this post


Link to post
Share on other sites

Вы что, в первый раз рефлектограмму читаете))

не первый, но не часто, не моя епархия ((

Share this post


Link to post
Share on other sites

Патчи менял.

Сегодня опять проведу замеры. Переварю все соединения. Отпишусь.

Share this post


Link to post
Share on other sites

Мне просто интересно, из чего волокно сделано? Откуда такой ровный резкий наклон?



Вы бы импульс ещё 20 мкс сделали бы на 16 км интереснее рефлектограммки получились бы:)

Share this post


Link to post
Share on other sites

Патчи менял.

Сегодня опять проведу замеры. Переварю все соединения. Отпишусь.

На первой рефлектограмме общее затухание написано порядка 4,199дБ,и линк должен подняться.Интересно посмотреть рефлектограмму с другого конца 11 км трассы.В конце трассы(примерно 11,500) есть вероятнее сварка неотмеченная там на взгляд порядка 0,4-0,5 дБ.Да и как то странно рефлектограмы снимать в реальном времени.

Share this post


Link to post
Share on other sites

Рефлектрограммы есть, позже покажу.

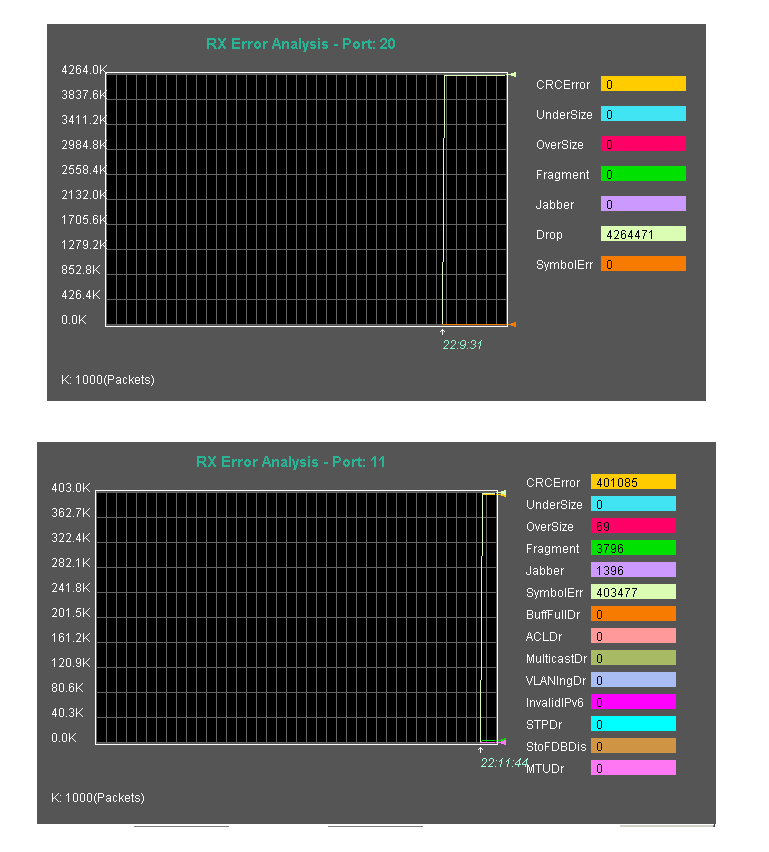

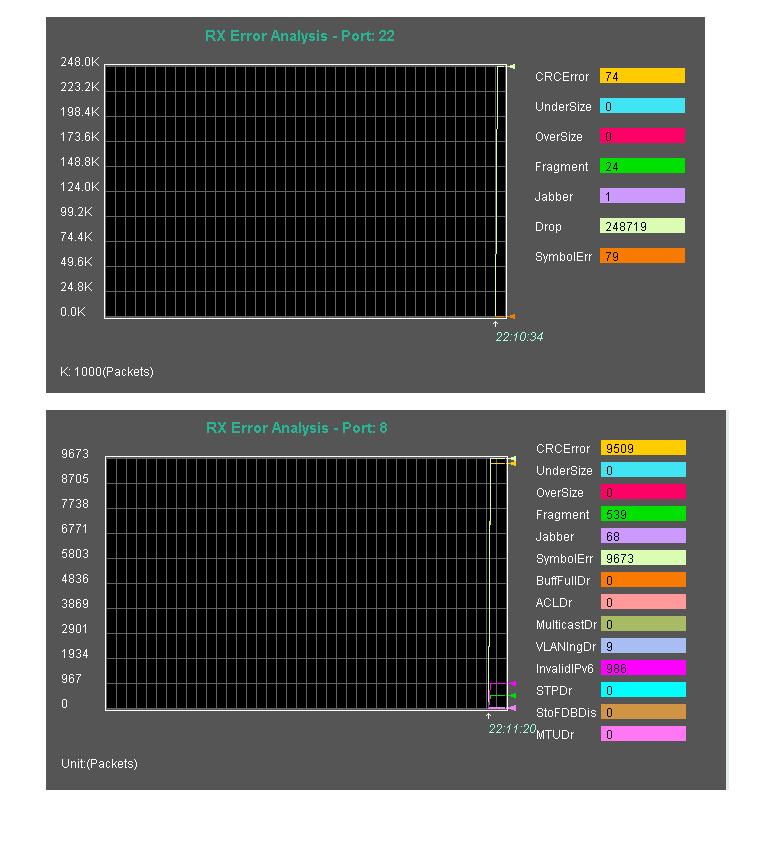

На 10ке сегодня не заводили, но продолжают сыпаться ошибки на порту только с одной стороны на обоих волокнах на 1 гигабите.

post-45943-084095700 1387571263_thumb.jpg

post-45943-086390400 1387571271_thumb.jpg

Edited by mystic

Share this post


Link to post
Share on other sites

Снова заменили патчи, поставили новые модули - 10ка завелась, но все-рано ошибок много на порту. Мне кажется надо волокно допливать.

Share this post


Link to post
Share on other sites
