Связьприбор OTDR VISA (модуль M2)

Кто использовал такой рефлектометр http://shop.nag.ru/catalog/02332.Izmeritelnoe-oborudovanie/10978.Opticheskie-reflektometry/06499.SVP-VISA-M2 ?



Хотим купить, но хотелось бы услышать мнение людей, которые уже пользуются.

Share this post


Link to post
Share on other sites

Новичкам с ним не очень удобно. Особенно читать рефлектограмму прямо с экрана: у него не такая четко видимая отсечка конца рефлектограммы, а встроенный анализ тоже иногда сообщает глупости о длине трассы и событиях. Категорически не рекомендуется рефлектограммы делать с малым временем усреднения: проще угадать иногда что нарисовано, чем прочитать полученную рефлектограмму.

Share this post


Link to post
Share on other sites

Был в использовании связьприборовский гамма-люкс. Анализ трассы делает как-то странно, особенно на длинных пролетах. В итоге купили EXFO FTB-200 и модуль рефлектометра к нему. Как по юзабилити, так и по точности измерений просто небо и земля. Да, и Ni-MH аккумуляторы в комплекте связбьприбора гамма-люкс просто жесть, зарядка за 12 часов не радует.

Share this post


Link to post
Share on other sites

а что можете посоветовать в пределах 100т.р?

Edited by AKim

Share this post


Link to post
Share on other sites

Врят ли за подобные деньги будет что-то приличное.



Просто, если с Agilent или EXFO рефлектограммы читаются мною легко, то тут раз на раз не приходится.





Share this post


Link to post
Share on other sites

С дорогими не работал, поэтому незнаю разницы.

На связьприборовском всё нормально читаю, ну бывали "фантомы" из-за переотражений, убираются сменой длительности импульса.

Share this post


Link to post
Share on other sites

Не берите с М2. Разработчики сами признавались, что в М2 идет то, что отбраковано на М0-1. Берите минимум с модулем М1. А так железка нормальная. Проблем с чтением рефлектограммы не заметил.

Share this post


Link to post
Share on other sites

За свои деньги - нормальный аппарат. Не М2 точно!

Share this post


Link to post
Share on other sites

OTDR VISA USB нормальная измерительная штуковина .



Не радует только один момент не умеет тестировать загрязнённость оптического разъёма рефлектометра, написали разработчикам сказали ,что будут думать над этим вопросам в Связьприборе и вполне возможно доработают софт и будет возможность допилить приборы отослав им .







Share this post


Link to post
Share on other sites

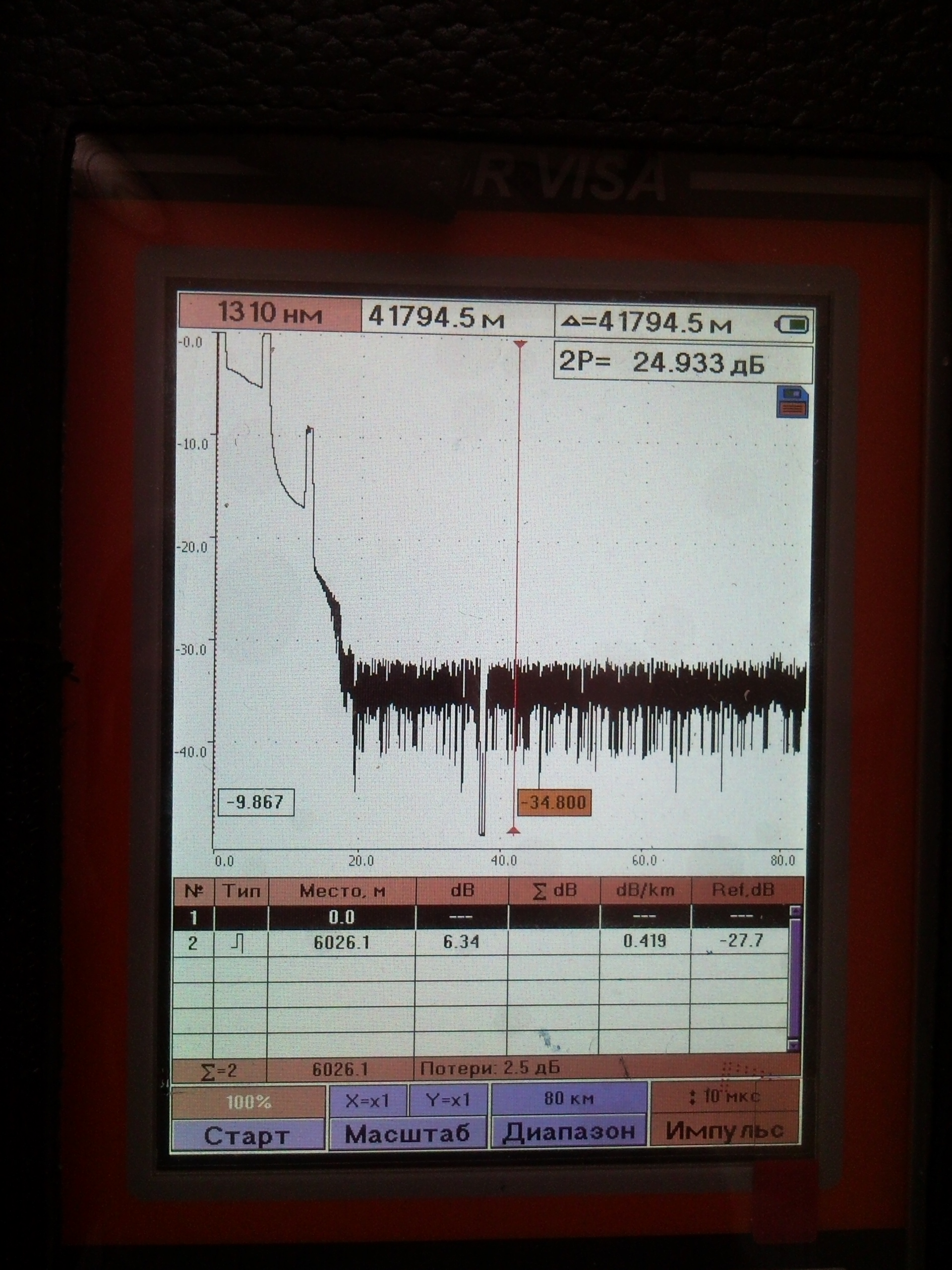

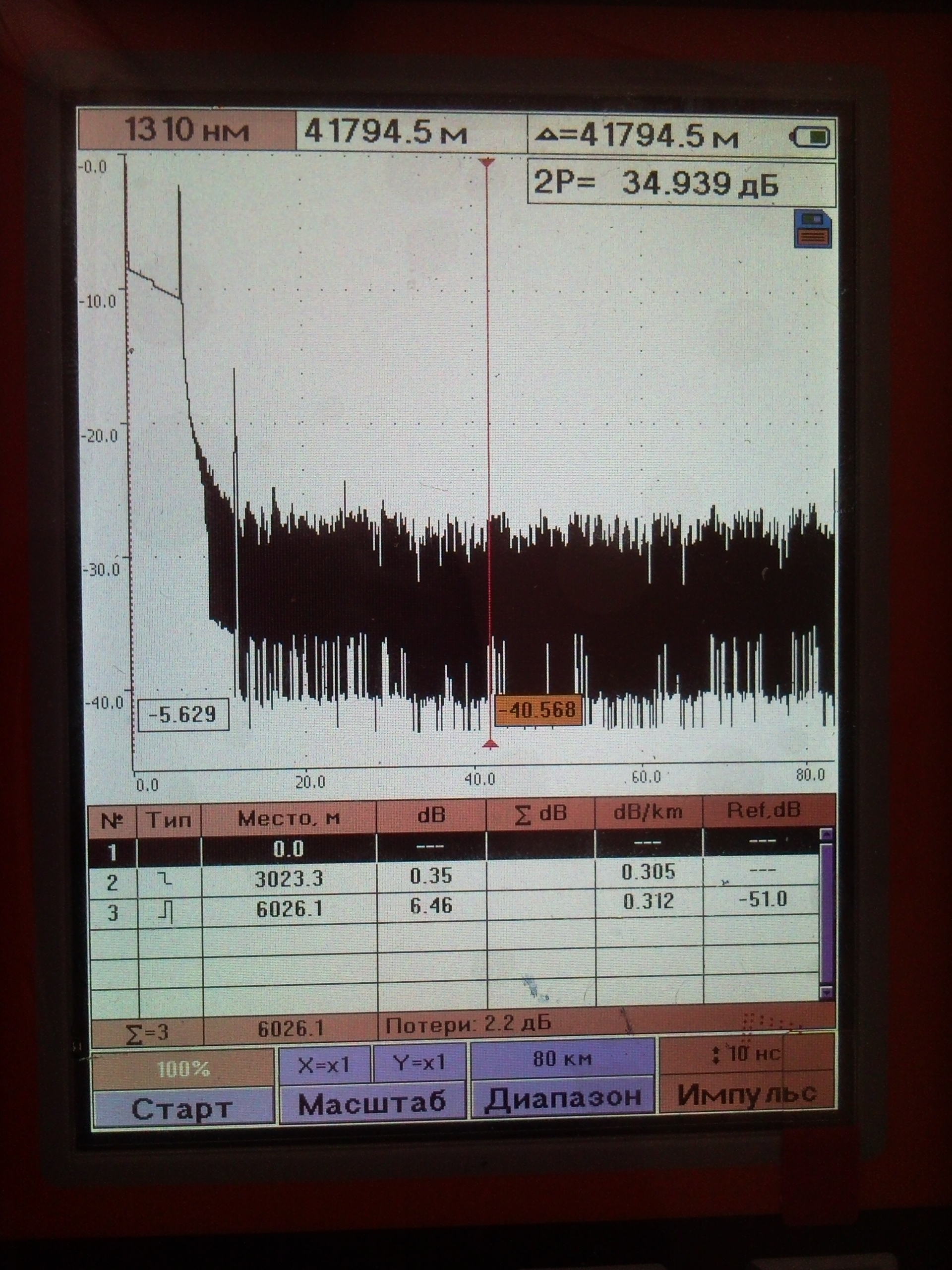

при работе с Visa M1 заметил, что изменение динамического диапазона в зависимости от длительности импульса не подчиняется закону 10log(t1/t2). При изменении длительности с 10мкс до 10нс динамический диапазон реально уменьшился на 10дБ, а должен измениться по формуле на 30дБ. Почему так происходит? Провёл те-же измерения на китайском рефлектометре - теория с практикой совпала. Общение со специалистом визы ситуацию не прояснило - говорит наш секрет в обработке сигнала. Что за обработка? Может кто знает подробней?post-120046-060504200 1401979071_thumb.jpg post-120046-072362900 1401979053_thumb.jpg

Share this post


Link to post
Share on other sites

при работе с Visa M1 заметил, что изменение динамического диапазона в зависимости от длительности импульса не подчиняется закону 10log(t1/t2). При изменении длительности с 10мкс до 10нс динамический диапазон реально уменьшился на 10дБ, а должен измениться по формуле на 30дБ. Почему так происходит? Провёл те-же измерения на китайском рефлектометре - теория с практикой совпала. Общение со специалистом визы ситуацию не прояснило - говорит наш секрет в обработке сигнала. Что за обработка? Может кто знает подробней?post-120046-060504200 1401979071_thumb.jpg post-120046-072362900 1401979053_thumb.jpg

5log(t1/t2) вроде формула.

Share this post


Link to post
Share on other sites

Ошибся,действительно 5log(t1/t2). Выходит у прибора Визы практика ближе к теории, а у китайского рефлектометра всё совсем плохо.

Share this post


Link to post
Share on other sites

Не М2 точно!

а в чем его минусы на практике?

Edited by pashafil

Share this post


Link to post
Share on other sites

Разработчики сами признавались, что в М2 идет то, что отбраковано на М0-1.

Share this post


Link to post
Share on other sites

М1 в эксплуатации, нормальная железка, понравилась пожизненная гарантия- перестал показывать рефлектограмму- отправил на завод, починили за 3 недели и новые аккумуляторы подарили. Для городской сети- самое оно. Долбил самое дальнее 70 километров.

Share this post


Link to post
Share on other sites

А ando7250 больше 10 лет и гарантия ему не нужна.

Share this post


Link to post
Share on other sites

Не М2 точно!

а в чем его минусы на практике?

Меньший динамический диапазон - на коротких линиях и небольших затуханиях более-менее, если задача чуть посложнее - не рекомендую. Лучше возмите М1 или М0.

Share this post


Link to post
Share on other sites

А ando7250 больше 10 лет и гарантия ему не нужна.

Никто и не спорит, ando7250 хороший прибор. Это спор из разряда - что лучше 10-ти летняя иномарка или новый отечественный автомобиль... У обоих вариантов есть свои плюсы и минусы.

Share this post


Link to post
Share on other sites

Диагностику загрязнения разъёма программными способами внедрите вообще будет здорово.



А так приборчик хороший.







Share this post


Link to post
Share on other sites

включал на прошлой неделе, промелькнула строчка про чистоту коннектора(соединения) разве нет ? куплен как мобильный компактный рефлюк _ самое оно.

Share this post


Link to post
Share on other sites

Может допилили что на моём VISA USB 1550 нет такого.

Кстати, почему выбрали 1550? Либо вы покупали и тот и тот?

Share this post


Link to post
Share on other sites

Нет просто чем больше длинна волны тем больше косяков увидишь.



Если косяков на 1550 нет то и на 1310 их не будет.



Чего с диагностикой разъёма есть или нет представители завода ответьте.











Share this post


Link to post
Share on other sites

Чего с диагностикой разъёма есть или нет представители завода ответьте.



21.06.2014

Обновление прошивки для приборов OTDR VISA, VISA 1310, VISA1550, VISA 1625, VISA 1310/1490/1550 с цветным LCD.

Реализован программный алгоритм оценки качества соединения порта OTDR. Перед измерением прибор сначала тестирует качество соединения ОВ линии с входным портом рефлектометра.



http://www.otdrvisa.com/novosty1/12-novosti/7-ocherednoe-obnovlenie-3
