как выглядит внутри CWDM-мукс от modultech.ru в назидание последователям или монтажный ужастик

Надо было нам заменить OADM на арендованном волокне стоящий - больше каналов выводить. Так как SFPхи мы закупаем в modultech и ими довольны (с четвертой попытки их уже безошибочно прошивают под наши свитчи), с вопросом "нужен CWDM OADM согласно приложенной спеке" мы и обратились к любимому поставщику. Вот что нам отгрузили. Назвать это как-то иначе, чем ужастиком для соответствующего раздела сайта язык не поворачивается. Комментариев от самого МТ я не дождался, так что могу "порекламировать" их здесь с чистой совестью. Болт на работу положен довольно впечатляющий.

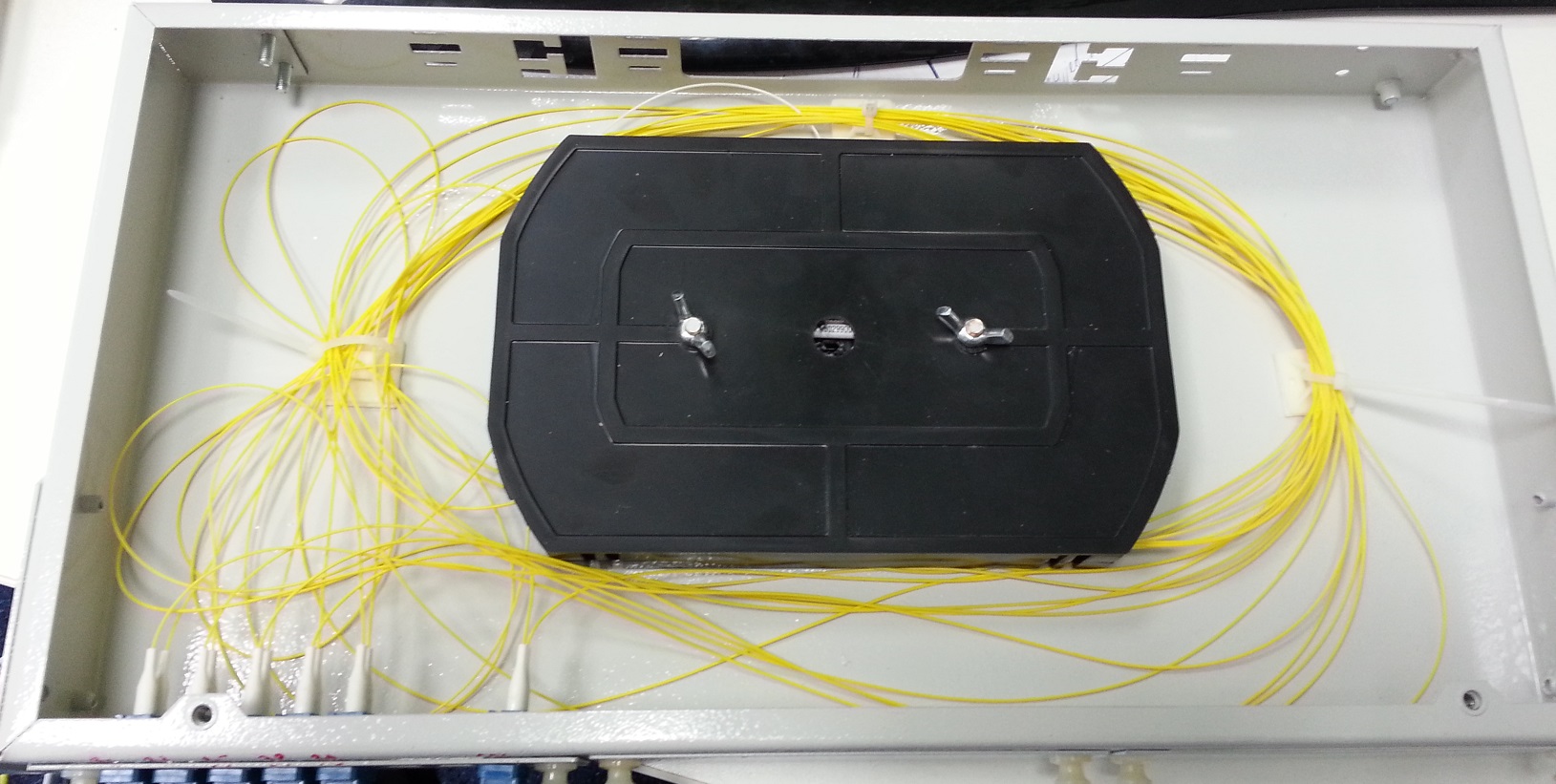

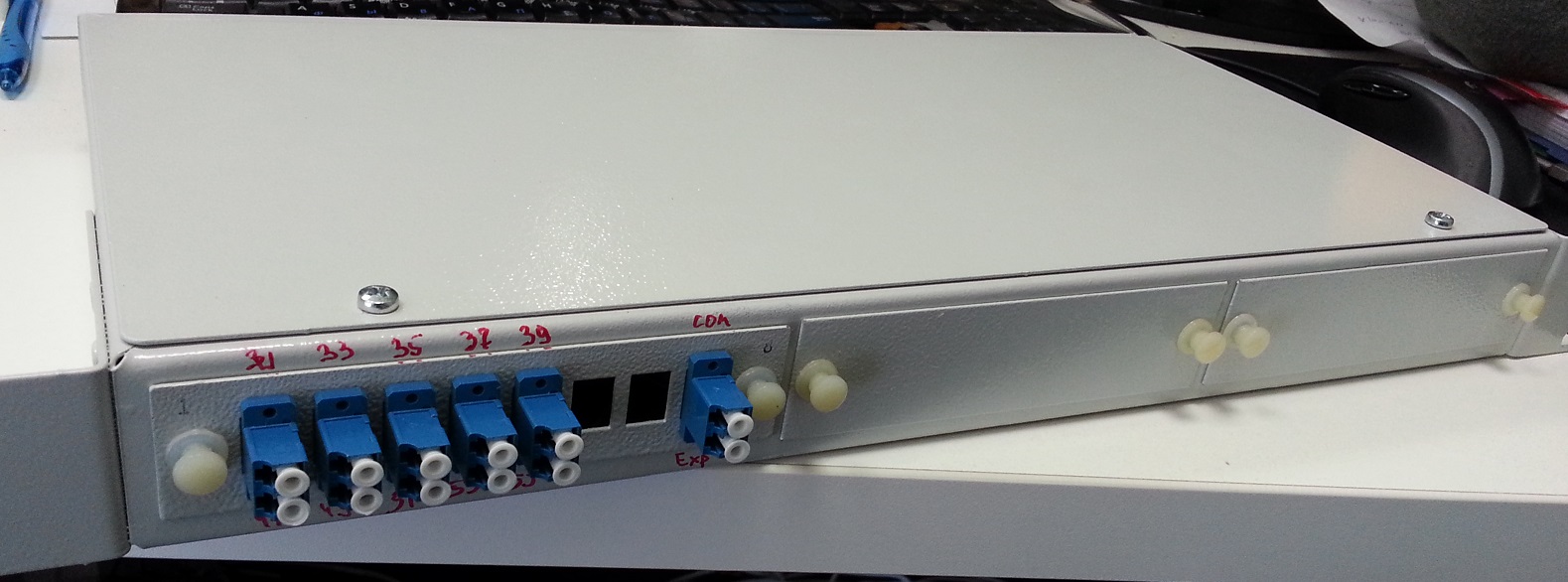

Общий вид:

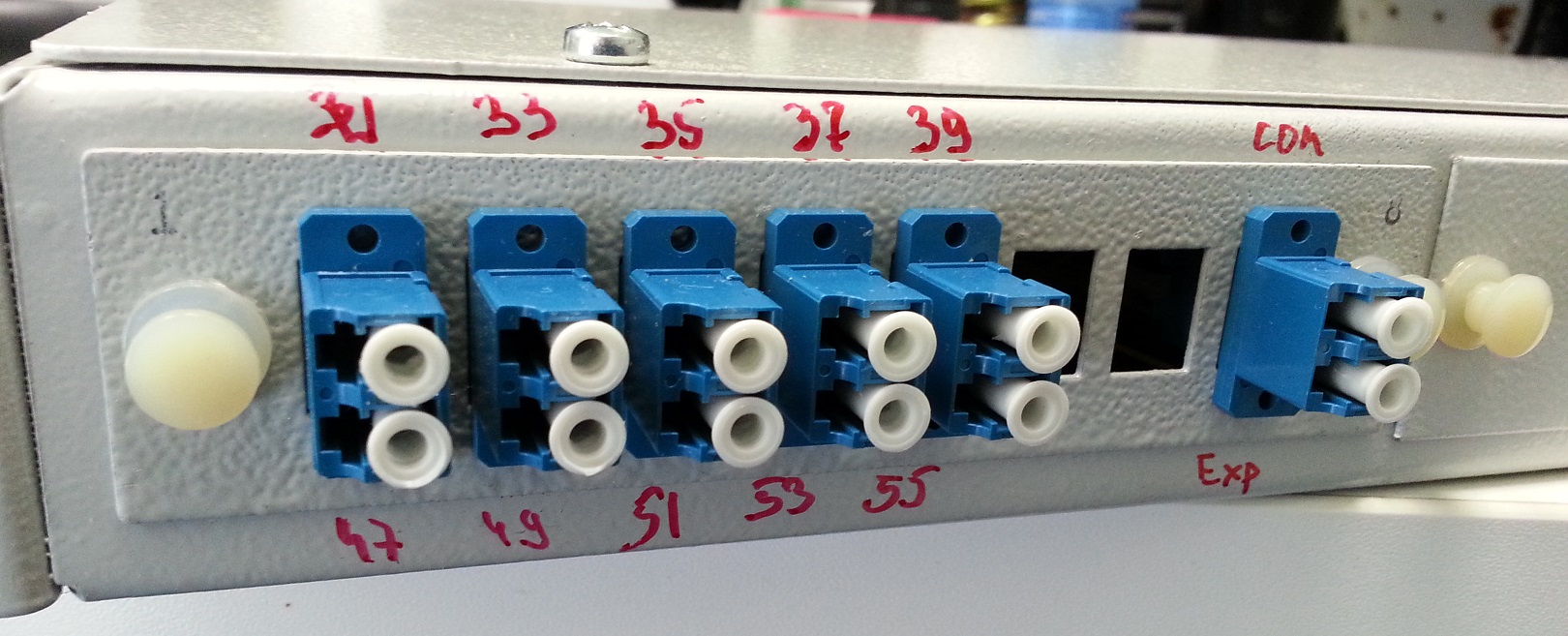

Замечательная маркировка вблизи. Кстати, в ТЗ было сдедующее "группировка волн по разъемам должна быть такая - 1310/1470 , 1330/1490 , 1350/1510 , 1370/1530 , 1390/1550. Притом волны ряда 1310 - 1390 на левых гнездах в разъеме duplexLC (если защелка сверху), 1470-1550 - на правых." Собрано с точностью до наоборот.


Декоративных заглушек на пустые гнезда тоже не нашлось.

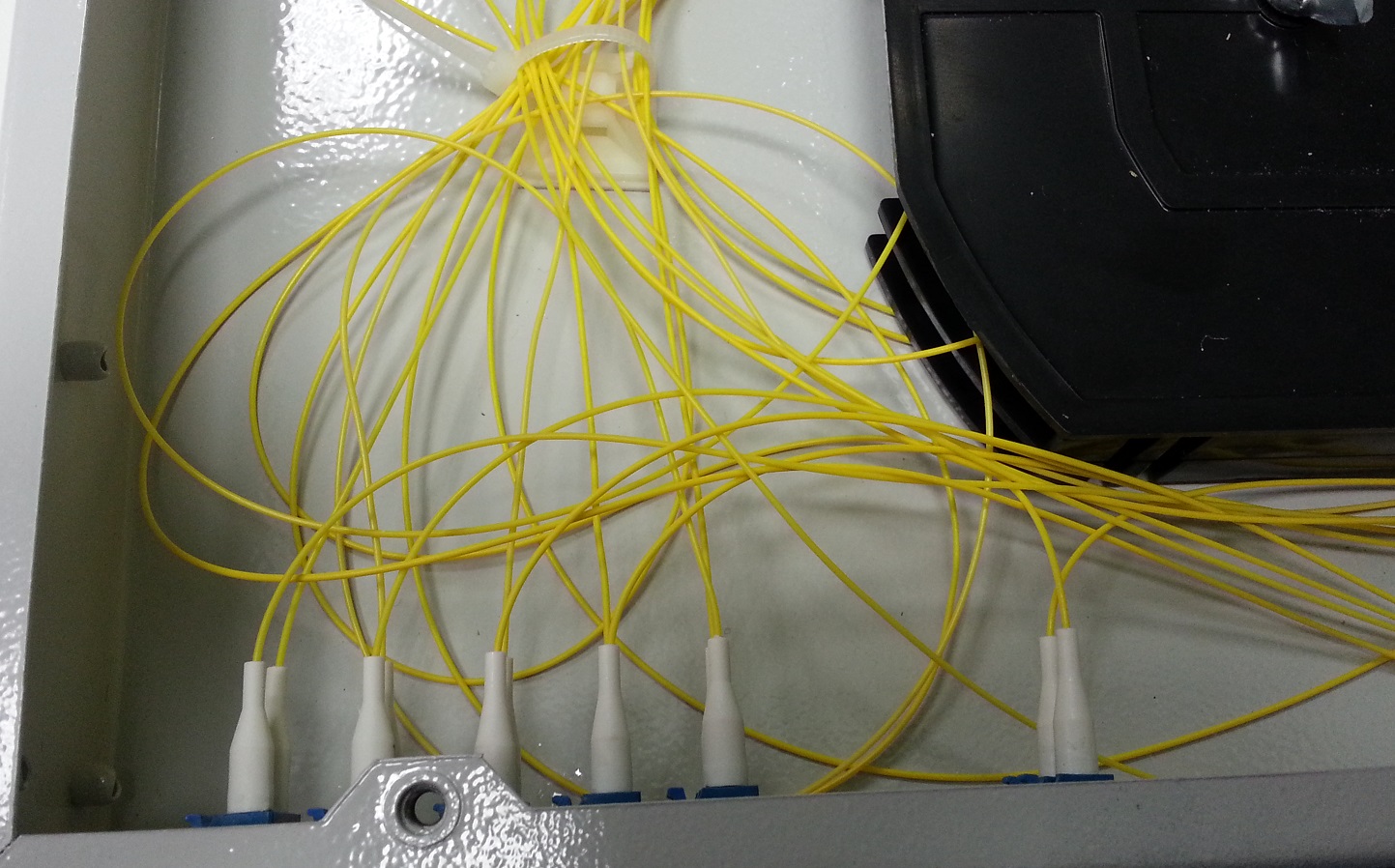

Маркировка пигтейлов? Нет, не слышали.




Аккуратная укладка в кроссе? Нет, не слышали.

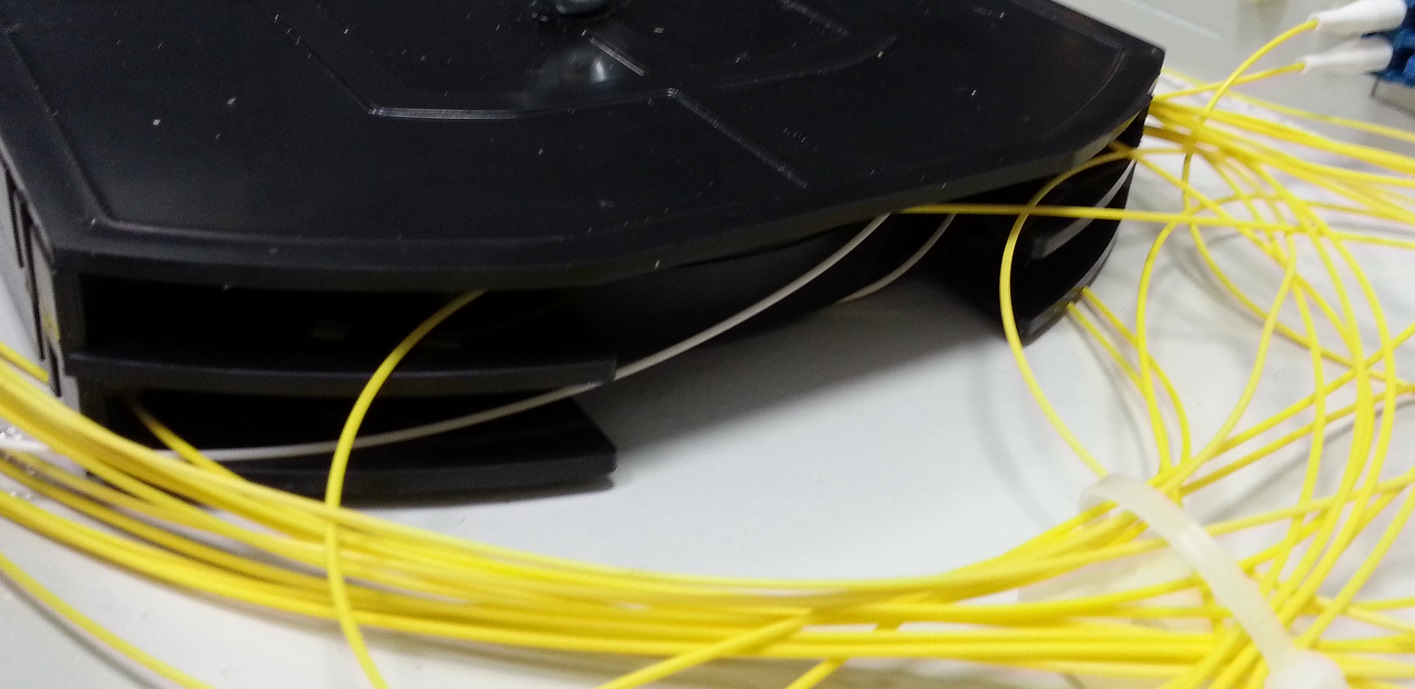

Новые технологии монтажа - укладка под сплайс-кассету.

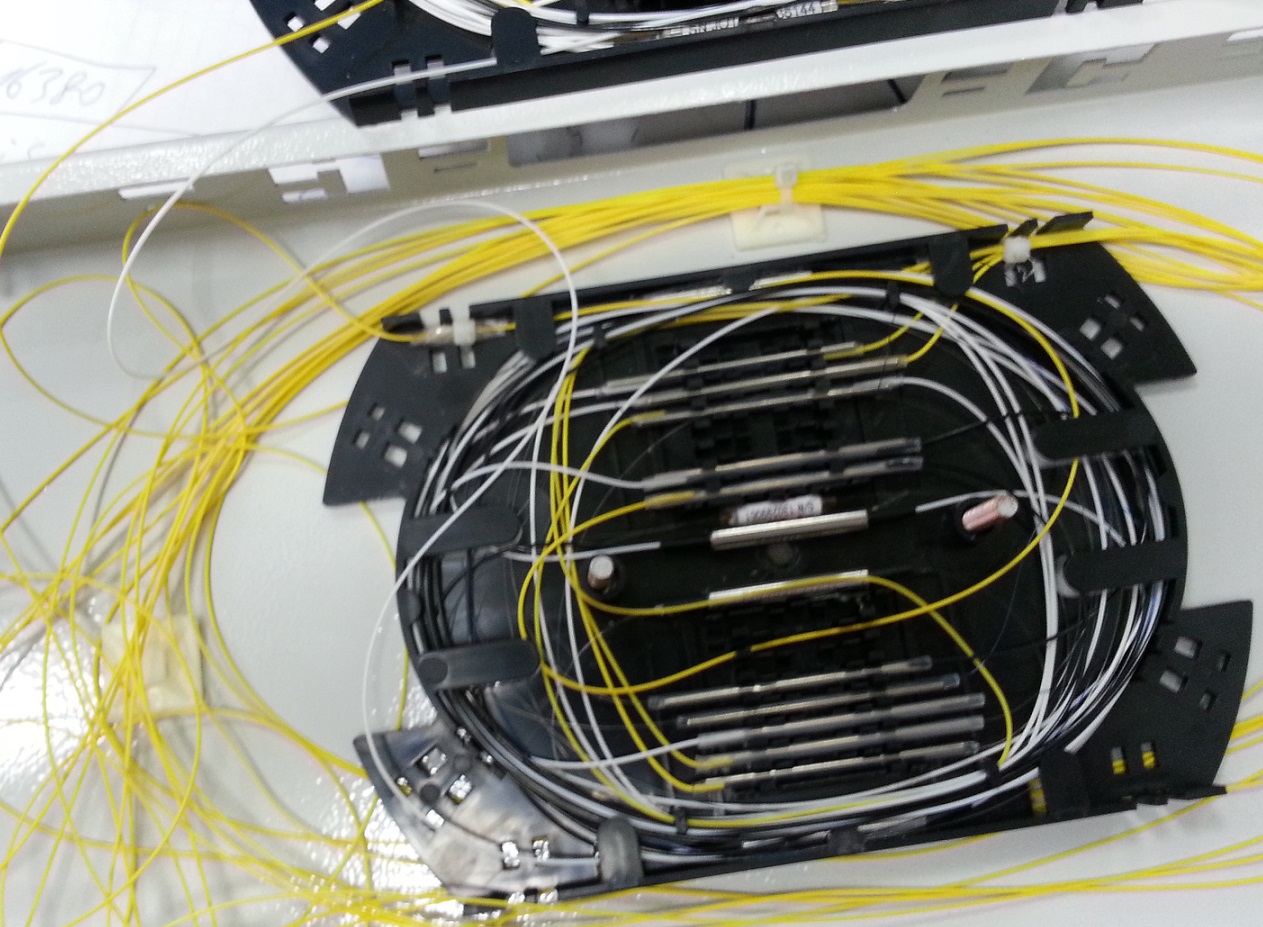

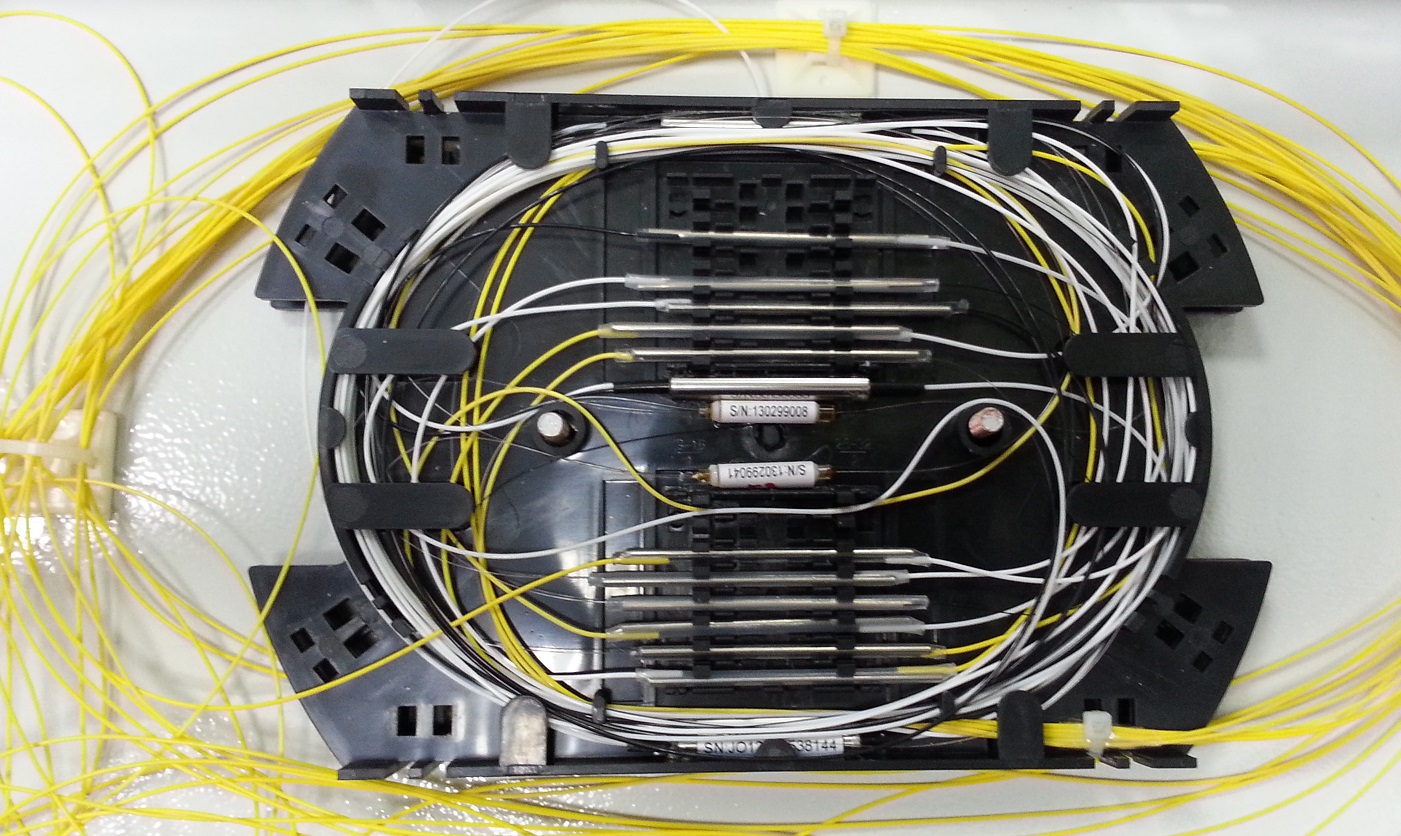

Первая кассета. Хочется бить монтажника по пальцам правой руки. Вдруг выправятся.

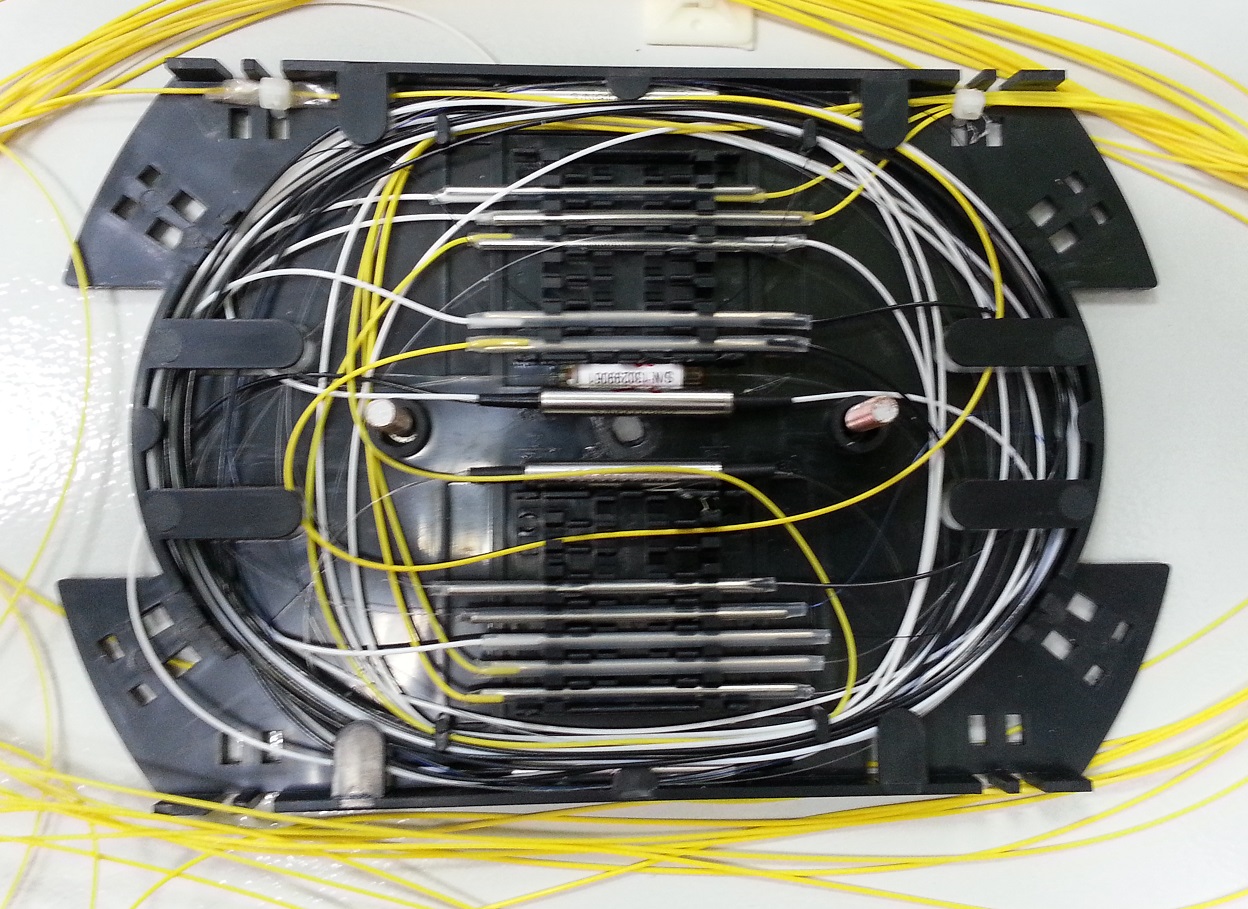

Нижняя кассета. Теперь бить по левой.

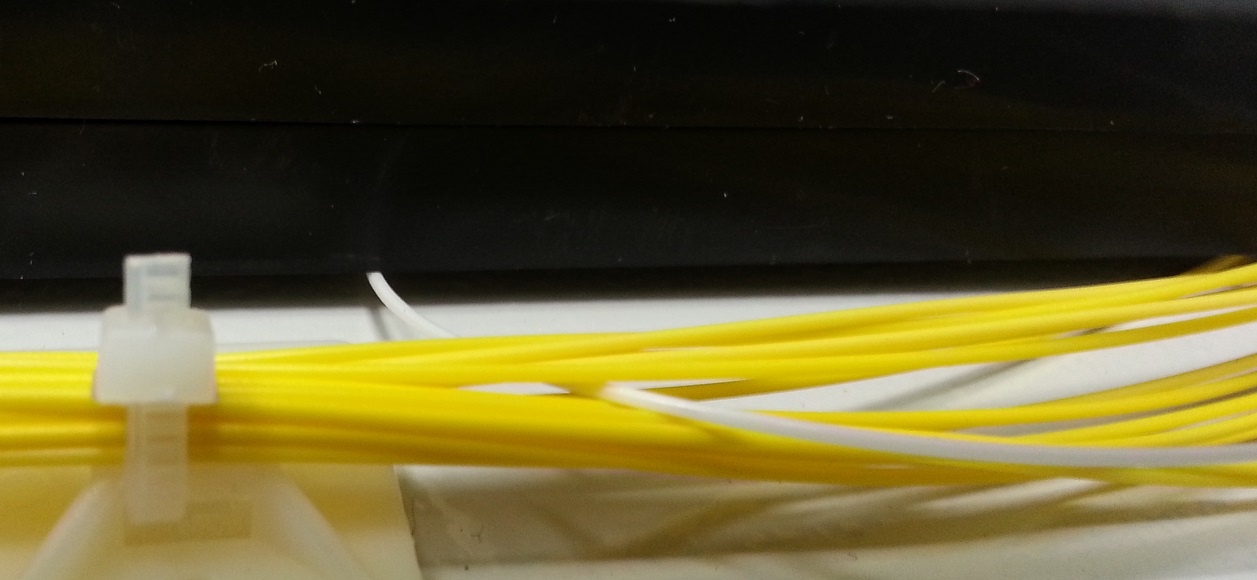

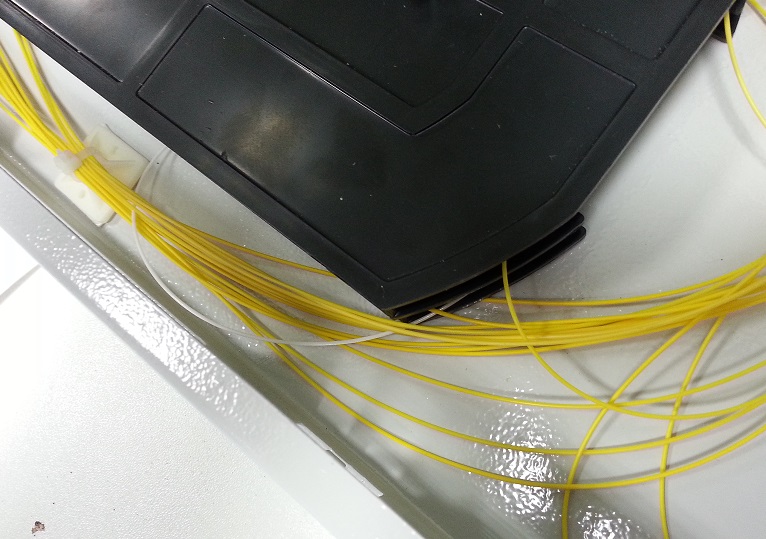

А вот и нашлось уходящее под кассету волокно. Это так оригинально переход с одной кассеты на другую сделан.


Share this post


Link to post
Share on other sites

Болт на работу положен довольно впечатляющий.

У нага заказывайте - под заказ любой каприз. Заказываем у них 4х4x1 CWDM (4 мукса на 1470-1610 в 1U / 2 мукса в полуюнитовом модуле), пока всем довольны (разве что шассики из старых партий с новыми модулями не дружат). Внутри все аккуратно + лист с замерами на каждый мукс.

Share this post


Link to post
Share on other sites

О, я такой-же собирал только на 3 канала и из готовых add/drop наговских модулей.

Share this post


Link to post
Share on other sites

Ай какая красота:D Сварщику руки отломать!

Share this post


Link to post
Share on other sites

Мы свои CWDM покупали в НАГ. 8 канальный сейчас работает и его нет возможности разобрать. Вот фото 2-х канального.

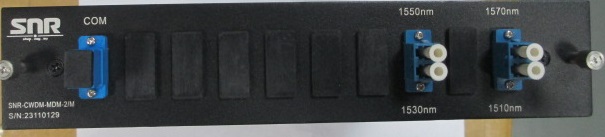

Вид спереди

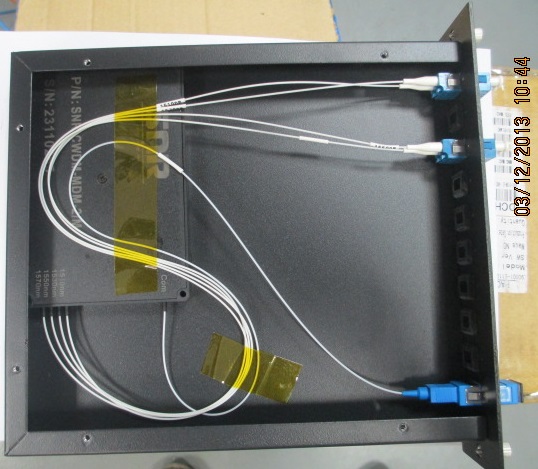

Начинка


Share this post


Link to post
Share on other sites

Вот фото 2-х канального.

стоит заметить что сам мукс к корпусу намертво приклеен (отдирается крайне туго, проверено)

Share this post


Link to post
Share on other sites

Поставщик отозвался. Принесены извинения, заверения в неповторении подобного, наказании виновных, выправлении рук монтажника, и так далее. Обещано довести качество сборки до элитного. Ну и косяки данной сборки устранить.

Радует, что Модуль не остался равнодушным к замечаниям.



ну и как поставщик sfp он меня все равно радует - на данный момент по трансиверам это лучший сервис, что мы получали.

Share this post


Link to post
Share on other sites

Вот фото 2-х канального.

стоит заметить что сам мукс к корпусу намертво приклеен (отдирается крайне туго, проверено)



+1, тоже как-то приходилось разбирать, пришлось нагревать промышленным феном, чтобы клей поддался.

Share this post


Link to post
Share on other sites

Поставщик отозвался. Принесены извинения, заверения в неповторении подобного, наказании виновных, выправлении рук монтажника, и так далее. Обещано довести качество сборки до элитного. Ну и косяки данной сборки устранить.

Радует, что Модуль не остался равнодушным к замечаниям.



ну и как поставщик sfp он меня все равно радует - на данный момент по трансиверам это лучший сервис, что мы получали.



После такого исполнения любая нормальная компания не должна оставаться равнодушной, а порядочная такое добро вообще не должна отправлять своим заказчикам...

Share this post


Link to post
Share on other sites

Скажите, а зачем в нутра полезли, интерес или задумали чего?

Share this post


Link to post
Share on other sites

Скажите, а зачем в нутра полезли, интерес или задумали чего?



привычка проверять )

этот мукс будет в середине трассы, которую пробивают модули с типовым бюджетом на 120 км )))

как вы думаете - интересно ли мне качество монтажа....

Share this post


Link to post
Share on other sites

Ну я к тому что у него наверняка какой-то поверочный документ то есть. Вопрос верить ему или нет :)



Кстати я вот смотрю, CWDM, CDWM... А DWDM то модули на 80 км например, уже дешевле CWDM. Не выгоднее уже строить на DWDM муксах, сами муксы дороже, но за счет модулей общая стоимость должнв дешевле выходить. Плюс возможность усиления, если вдруг понадобится. Лазеры если не ошибаюсь, кстати, там и там одинаковые - EML.

Share this post


Link to post
Share on other sites

Выбор между С и D в данном случае - вопрос философский ))))

И с дешевизной оборудования что-то не так все однозначно.

Ну и есть момент - я не пров, я корпоративщик, у которого хитроарендованные волокна. Задачи немного другие....

Но схема вышла красивая)))
