Доброго времени суток уважаемые форумчане!

Расскажите пожалуйста как вы избавлялись от штатных антенн OmniTik и припаивали пигтейлы...

Нужно-ли задействовать полосковый трансформатор, для согласования сопротивления, нет-ли....И каким образом вы это делали.

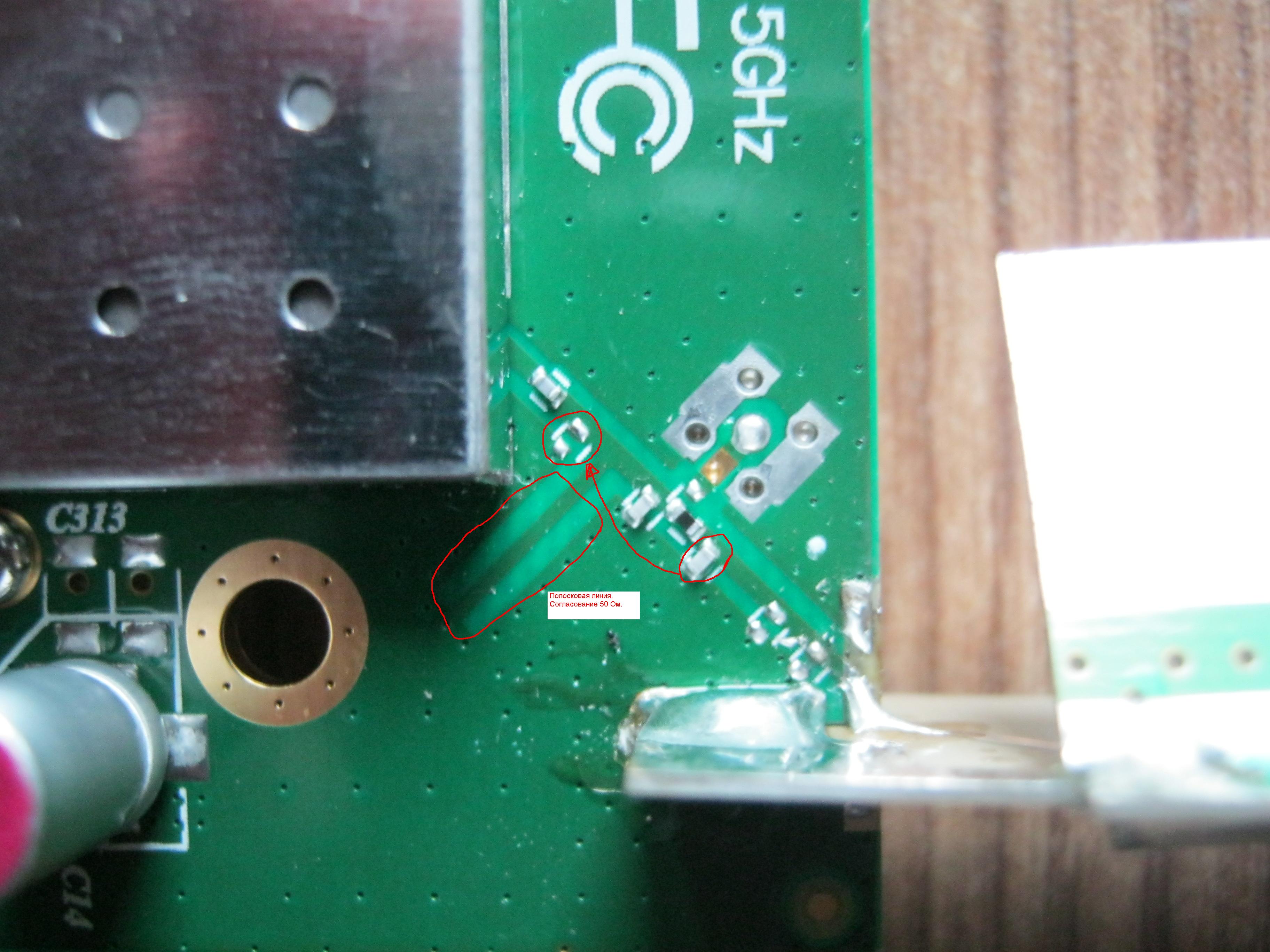

post-57781-057327900 1385371087_thumb.jpg

Share this post


Link to post
Share on other sites

Это вообще-то грозозащита=) нужно перенести белый элемент, а черный повернуть вбок и припаять разъем от не исправной радиокарты.

Share this post


Link to post
Share on other sites

Это вообще-то грозозащита=) нужно перенести белый элемент, а черный повернуть вбок и припаять разъем от не исправной радиокарты.

Грозозащита не пострадает, так-как этот резюк всё равно на экран запаян будет. А разъёмов от "старых неисправных радиокарт" нет, как нет и карт и MMCX коннекторов, поэтому будем паять прямо на плату в данном случае...

Share this post


Link to post
Share on other sites

Это вообще-то грозозащита=) нужно перенести белый элемент, а черный повернуть вбок и припаять разъем от не исправной радиокарты.

Грозозащита не пострадает, так-как этот резюк всё равно на экран запаян будет. А разъёмов от "старых неисправных радиокарт" нет, как нет и карт и MMCX коннекторов, поэтому будем паять прямо на плату в данном случае...



В таком случае схемотехнику трогать не нужно, просто снимаете антенну и на ее место припаиваете кабель.

Share this post


Link to post
Share on other sites

В таком случае схемотехнику трогать не нужно, просто снимаете антенну и на ее место припаиваете кабель.

Ок, так и сделаем
