Калькуляторы

Рупоры на 4.8 4.9 Калькулятор на 4.9

Всем привет., Ребята можете подсказать кто нибудь сталкивался с рупорными облучателями на 5гг и ниже на две поляризаций, хочу построить линк на 10 км на микротиках с использованием параболических антенн 0.9, они со брат рупора на 2.4 ггц, нужен калькулятор расчета всех размеров и штырков.





П.С. Столкнулся с калькулятором Sabor но он на 10 ггц только высчитывает.

Share this post


Link to post
Share on other sites

Всем привет., Ребята можете подсказать кто нибудь сталкивался с рупорными облучателями на 5гг и ниже на две поляризаций, хочу построить линк на 10 км на микротиках с использованием параболических антенн 0.9, они со брат рупора на 2.4 ггц, нужен калькулятор расчета всех размеров и штырков.





П.С. Столкнулся с калькулятором Sabor но он на 10 ггц только высчитывает.





Ща будут советовать купить Джириусы и не парится =) ,но они и в правду хороши !

Знаю ток такие , но Джириус показал себя лучше + у него есть требуемые Вам частоты.

Share this post


Link to post
Share on other sites

По рупору не подскажу, но "биквадрат" легко расчитать, тяжело накосячить.

По параметрам как облучатель пойдет.

Share this post


Link to post
Share on other sites

А каковы будут размеры этого биквадрата на 5 ггц и как это изготовить точно?

А почему нельзя взять готовые рупоры на 5 ггц?



https://www.google.com/search?q=%D0%BE%D0%B1%D0%BB%D1%83%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C+5+%D0%B3%D0%B3%D1%86&newwindow=1&client=firefox-a&hs=4uH&rls=org.mozilla:ru:official&source=lnms&tbm=isch&sa=X&ei=N6WPUo3IG7PW4AT9sYH4DA&ved=0CAkQ_AUoAQ&biw=1680&bih=895

Share this post


Link to post
Share on other sites

Легче всего взять готовый Jirous 29 EX-MIMO, а к нему плату микротика. Кроме стабильной и надежной работы, будет еще очень удобно производить юстировку.

Share this post


Link to post
Share on other sites

рупор это лучший облучатель из всех что есть ,а у Jirous обычный волновод с отрезком кабеля облучателя http://er1lw.kenwood..._made/SHF/9.jpg



в чем то вы путаетесь и рупор это волновод и в Jirous так же облуч с волноводом отличие это длина этого волновода....



автору не изобретать велосипед, всеравно в кустарщине кросс полярку нормальную не сделаете



http://xn--h1aafbgonr.xn--p1ai/katalog/diapazon_5100_6400_mgts_wifi/kir_5800dp/



берите, сделан отлично работает проверено годами, стоит копейки

прибавте офсет и за 3+к рублей получите великолепную антенну с прекрастными параметрами

Share this post


Link to post
Share on other sites

http://xn--h1aafbgon...ifi/kir_5800dp/



берите, сделан отлично работает проверено годами, стоит копейки

прибавте офсет и за 3+к рублей получите великолепную антенну с прекрастными параметрами



Прибавьте к этому 2 ВЧ кабеля, в который потеряется половина сигнала, и в итоге получите линк сомнительного качества. Т.к. тот же джириус сложно собрать не правильно, а этот облучатель еще нужно верно на тарелке выставить.

Share this post


Link to post
Share on other sites

Прибавьте к этому 2 ВЧ кабеля, в который потеряется половина сигнала, и в итоге получите линк сомнительного качества. Т.к. тот же джириус сложно собрать не правильно, а этот облучатель еще нужно верно на тарелке выставить.

порите Чушь в своем свинокомплексе, никаких ВЧ сборок не требуется, а если и требуются то 1 м ВЧ кабеля ну внечет затухание 1-2, Дб что в принципе не принципиально, а вот насчет установки облуча это да вы правы, на офсете можно поставить в V , что на больших расстояних позволяет выровнять перекос в уровнях сигнала и также чуть чуть оградит от помех.



и опять же повторюсь: гавно ваш джириус и по параметрам и по удобству настройки. по параметрам офсет меньше шума с округи соберает на порядок.

Share this post


Link to post
Share on other sites

рупор это лучший облучатель из всех что есть ,а у Jirous обычный волновод с отрезком кабеля облучателя http://er1lw.kenwood.md/radio/home_made/SHF/9.jpg

Джироус имеет как раз рупорный облучатель и еще система Кассегрена (больщое зеркало параболическое и малое гиперболическое ), что увеличевает КИП зеркала 0,65-0,7 а также уменшает рассеяние поля облучателя в заднюю полусферу главного зеркала и уменьшению шумовой температуры. Следовательно увеличивает КНД , величина прямопропорциональная Кус антенны !

Edited by ol19963

Share this post


Link to post
Share on other sites

(больщое зеркало параболическое и малое гиперболическое )



да но у джироус малое зеркало это простая плоская жестянка как от консервной банки, за такие бабки могли бы сделать полноценное зеркало

Share this post


Link to post
Share on other sites

В удобстве настройки тот же рокетдиш гораздо удобнее. Усиление практически то же.



Преимуществ у Jirous всего 2

1 Крышка на зеркале уменьшает фронтальную парусность и защищает от осадков.

2. Серия EX - меньше светит по сторонам (и меньше собирает шум)

Share this post


Link to post
Share on other sites

Преимуществ у Jirous всего 2

1 Крышка на зеркале уменьшает фронтальную парусность и защищает от осадков.

2. Серия EX - меньше светит по сторонам (и меньше собирает шум)



1 крышка вносит затухание в сухую погоду и больше в дождь

2 если про борт по основному зеркалу то вы сильно ошибаетесь )))

Share this post


Link to post
Share on other sites

Преимуществ у Jirous всего 2

1 Крышка на зеркале уменьшает фронтальную парусность и защищает от осадков.

2. Серия EX - меньше светит по сторонам (и меньше собирает шум)



1 крышка вносит затухание в сухую погоду и больше в дождь

2 если про борт по основному зеркалу то вы сильно ошибаетесь )))



У рокетдиша на облучатель птицы садятся - те же затухания, да еще нос вниз загибают. Подключение тонкими пигтейлами, если их повредить всю антенну на выброс. Если подключать какое-то устройство, до которого их длины не хватает - нужно наращивать кабель лишними переходниками. Внешний вид ужасный, похожий на самый обычный вайфай. Джириус с алубоксом больше на релейку походит, особенно если человек не разбирается.

Share this post


Link to post
Share on other sites

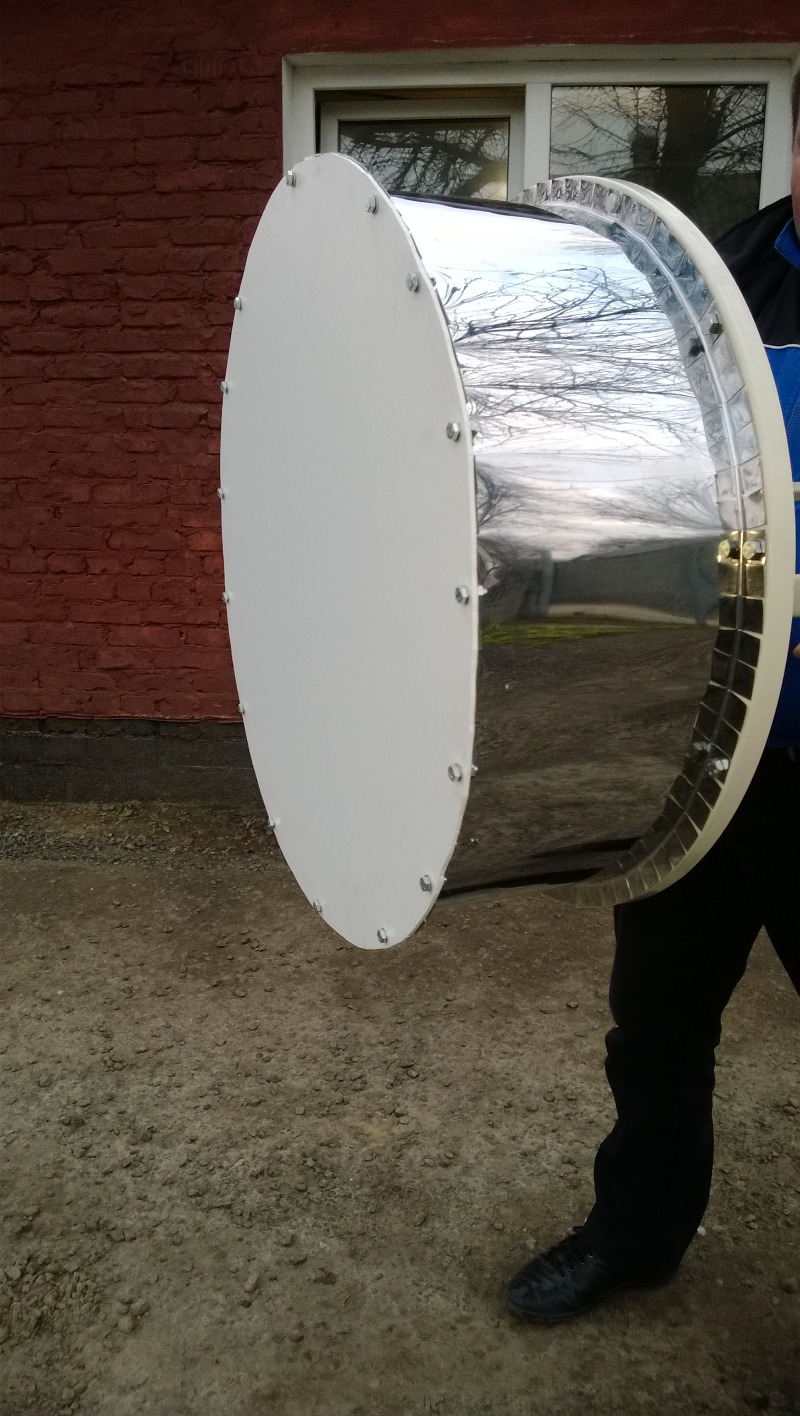

Хоть правда и не в тему , речь о рупоре на 4,8-4,9ггц , но решил показать "самопал " типа Джироус из серии ЕХ , только сделан из диша на диапазон 2.4ггц . Замечу проводились натурные испытания Кус возрос на 3-4dbi в полосе частот 2.4-2.5ггц , а самое главное снизились боковые лепестки .

post-10709-058526500 1385305335_thumb.jpg

Edited by ol19963

Share this post


Link to post
Share on other sites

а можно подробней и со схемами



а можно подробней и со схемами

Share this post


Link to post
Share on other sites

А каковы будут размеры этого биквадрата на 5 ггц и как это изготовить точно?

А почему нельзя взять готовые рупоры на 5 ггц?



https://www.google.com/search?q=%D0%BE%D0%B1%D0%BB%D1%83%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C+5+%D0%B3%D0%B3%D1%86&newwindow=1&client=firefox-a&hs=4uH&rls=org.mozilla:ru:official&source=lnms&tbm=isch&sa=X&ei=N6WPUo3IG7PW4AT9sYH4DA&ved=0CAkQ_AUoAQ&biw=1680&bih=895







5-ка сильна забита и вообще её щас под траспорт не выдают, 4.8 - 4.9 более свободны, хотелось бы такой рупор найти на две поляризаций к примеру как MIMO KIR-5800DP, но у него диапазон от 5100-6400 средняя рабочая частота у него 5800, на 4.9 он не подходит, а так конечно хорошая вещица. Если кто знает облучатель на 4.9 напишите название
