Гетерогенная сеть. помогите с дизайном.

Всем добрый день!

Дано:

Центральное здание на 30-35 рабочих мест + столько же ип телефонов. + 4-5 охраных ип камер

3 удалённых объекта в рамках одной территории по 10-12 рабочих мест и столько же ип телефонов + 3 охранных и 2 ptz ип камеры.

дальность до объектов 1,5-2км

1 удалённый объект с 1-2 охранными камерами и всё(удалена от центрального здания на 1,5-2км.(вышка в поле, без электричества))



Задача: заложить одну физическую сеть для работы этой сети.

Между всеми объектами есть возможность проложить любое количество оптических линий.

Необходимо заложить резервирование в линии между объектами и центральным зданием.

Необходимо обеспечить 1Гбит скорость для передачи данных - есть источники удалённые генерирующие такой трафик.

Необходимо обеспечить качество ип телефонии и устойчивой передачи видео, в нескольких направлениях - что бы с любого места сети можно было подключится к любой камере.

Сеть хотелось бы сразу запланировать с заделом на будущий рост количества подключений рабочих мест и количества камер.

Из мыслей: Что ставить на цетральное место - маршуритазтор на 1-10Г порты или коммутатор 3 уровня с 10Г портами для более быстрой коммутации. Скорость является основным критерием. С одной стороны камеры и ип телефоны должны быть в своих вланах и иметь свою ип адресацию а с другой стороны нужно иметь возможность на любую машину поставить софтфон и звонить на телефоны и с любой машины зайти на любую камеру. Но и обеспечить

Спасибо за любые здравые идеии по такой задаче.

Share this post


Link to post
Share on other sites

Да чего мелочиться-то, сразу 40G везде, а то на 10G ип-телефония подлагивает иногда.

Share this post


Link to post
Share on other sites

можно сделать на линках в 1Г по два линка от центра до каждого объекта с агрегацией, можно по 3.

Бюджет пока что не ограничен - задача запланировать и сделать хорошо надолго и качественно. Ну и скорость очень важна будет работать одновременно до 3 источников генерящих трафик в 650-800мбит

Share this post


Link to post
Share on other sites

Здравая идея - посчитать, сделать и забыть.



Или обратиться к интегратору, они и оборудование подберут и начальству презенташку красивую организуют и бюджет освоят.





Share this post


Link to post
Share on other sites

jab, слышал, что и на 40г подлагивает, лучше сотку кинуть, что бы наверняка

Share this post


Link to post
Share on other sites

Ну если ничего не считать, то воткнуть в центре экстрим Х670-48х и на концах чтото в духе X440-24t/48t-10G.

Share this post


Link to post
Share on other sites

2х48 портов в центре, 3х 24 порта - удаленные объекты, и 1х8 портов на будку охраны. Озвучьте бюджет, который планируете распилить.

Share this post


Link to post
Share on other sites

Неужели это всё что можно сказать?



Нет, не все. Еще есть замечательное оборудование фирмы Mikrotik, например CCR1036 - в него можно напрямую втыкать оптику, обеспечить гигабит по сети для него плевое дело. Такие же можно ставить и в удаленные офисы, при этом везде будет единая сеть.

Share this post


Link to post
Share on other sites

Бюджет не ограничен ничем кроме здравого смысла, нужно надёжнейшее, современное и долгоиграющее решение.

Share this post


Link to post
Share on other sites

Тогда следует начать с того чтоб сжечь пачку франклинов в камине.

Share this post


Link to post
Share on other sites

Бггг продаван опять для свичинга роутинг использовать предлагает. Клоун бл*.

Share this post


Link to post
Share on other sites

Бюджет не ограничен ничем кроме здравого смысла, нужно надёжнейшее, современное и долгоиграющее решение.

составляйте ТЗ, со скоростями(нынешними и будущими)/волокнами/рабочими местами/требованием к питанию и в путь к интригаторам :)

можете к менеджерам местным(нага) обратиться, они вроде как тоже могут нарисовать и посчитать бюджет.

Share this post


Link to post
Share on other sites

Да хочется с логикой работы сети для начала определиться, нага менеджеры уже предложили серию екстриме свичей.

Хочется убедится что конфигурация выглядит правильно:

Стоит ли разбивать на 3 ип сети аппаратуру: телефоны, камеры, компы? и на вланы разбивать(это уж точно стоит) и дальше роутить межуду этими сетями.

И если роутить то роутить свичём л3 или маршрутизатором?

Share this post


Link to post
Share on other sites

Лучше маршрутизаторами.

Как минимум странный совет.

В большинстве случаев простую маршрутизацию вланов в локалке лучше делать на L3 свичах т.е. на устройствах которые могут выполнить данную функцию на скорости портов.

Предлагать для этого маршрутизатор без разъяснения зачем и почему - странно по меньшей мере.

Речь вроде шла аж о 10G портах - какой маршрутизатор сможет выполнять роутинг на такой скорости?

Share this post


Link to post
Share on other sites

Лучше маршрутизаторами.

Как минимум странный совет.

В большинстве случаев простую маршрутизацию вланов в локалке лучше делать на L3 свичах т.е. на устройствах которые могут выполнить данную функцию на скорости портов.

Предлагать для этого маршрутизатор без разъяснения зачем и почему - странно по меньшей мере.

Речь вроде шла аж о 10G портах - какой маршрутизатор сможет выполнять роутинг на такой скорости?



Микротик, у него есть 10G порты.

Share this post


Link to post
Share on other sites

похоже на осеннее обострение. или ананирование в присядку. если есть франклины, то начинают с проекта, а не с форума )))

Share this post


Link to post
Share on other sites

Да хочется с логикой работы сети для начала определиться, нага менеджеры уже предложили серию екстриме свичей.

Хочется убедится что конфигурация выглядит правильно:

Стоит ли разбивать на 3 ип сети аппаратуру: телефоны, камеры, компы? и на вланы разбивать(это уж точно стоит) и дальше роутить межуду этими сетями.

И если роутить то роутить свичём л3 или маршрутизатором?

роутить лучше аппаратными средствами, а не всякими софтроутерами



если вам скорость резать не надо, то берите l3 свитчи, каждому устройству /30 и работать будет железобетонно



специально для сааба - новые микротики crs это самые обычные l3 свитчи с дохленьким cpu. и как только вы запустите на нем что-то умнее тупого роутига, оно быстро умрет отpps

Share this post


Link to post
Share on other sites

Да хочется с логикой работы сети для начала определиться, нага менеджеры уже предложили серию екстриме свичей.

Хочется убедится что конфигурация выглядит правильно:

Стоит ли разбивать на 3 ип сети аппаратуру: телефоны, камеры, компы? и на вланы разбивать(это уж точно стоит) и дальше роутить межуду этими сетями.

И если роутить то роутить свичём л3 или маршрутизатором?

Конечно стоит разбивать, причем, если будете строить сеть на cisco, там есть вкусная штука типа voice-vlan.

На рабочее место приходит одна розетка, подключается войсовый телефон а к телефону компьютер...

Устройства соответственно попадают в разные вланы, с разными политиками маршрутизации итд.



Очень удобно.

Share this post


Link to post
Share on other sites

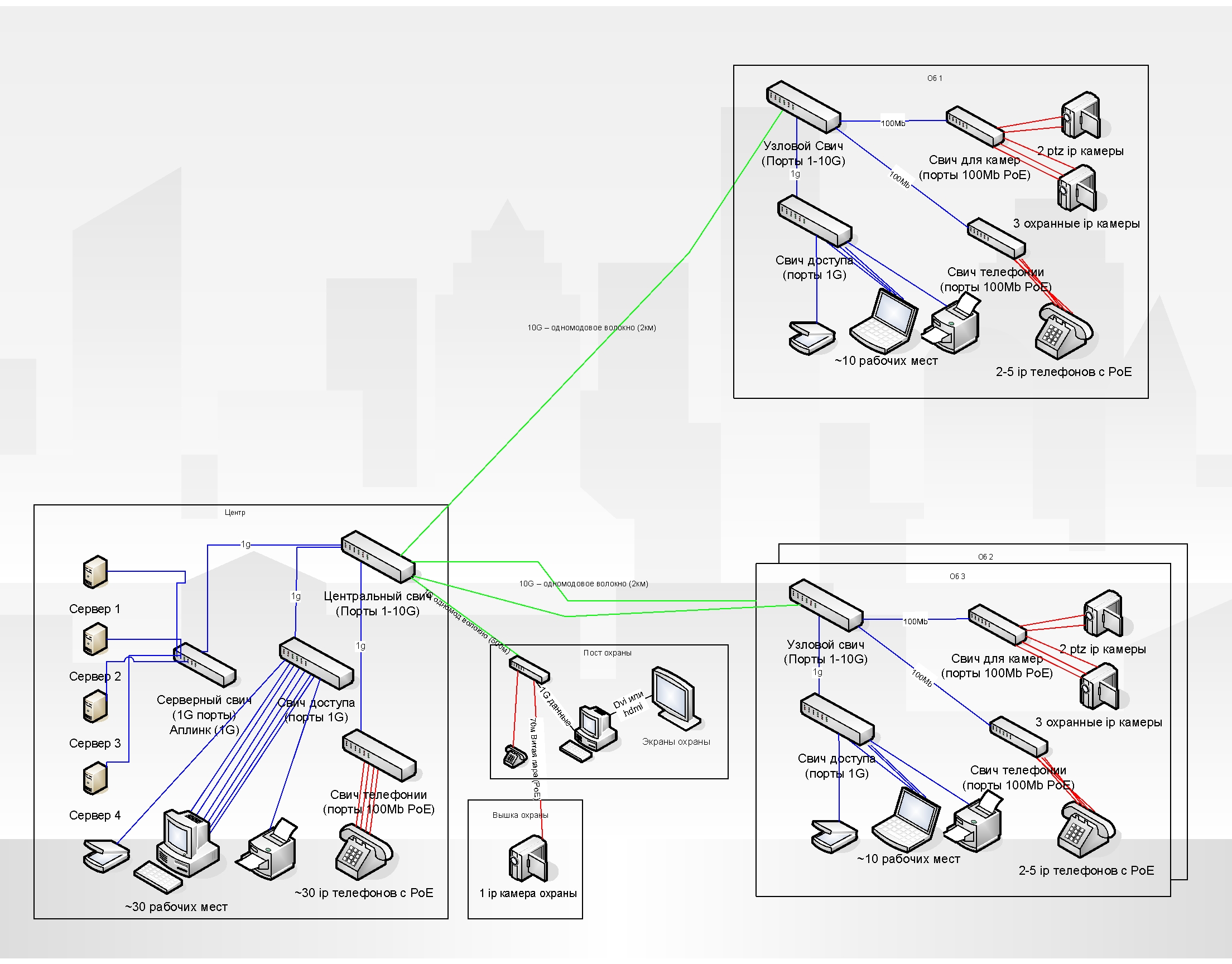

Вот набросал примерную схему, конечно будут оптокроссы со свичами стоять, но плюс минус.

Объекты 1-3 генерят большую нагрузку на сеть по 600-800мбит и должна быть хотябы приблизительно работа в реальном режиме времени.

Посоветуйте пожалуйста оборудование осмысленно исходя из приведённых данных.

Никаких внешних линий на объекте не будет, сеть лабораторная.

post-116534-060151700 1384170221_thumb.jpg

Share this post


Link to post
Share on other sites

Что-то я не вижу резервирования, ни активки, ни пассивки.

Плюс к этому, доступа в интернет у вас не будет?

Share this post


Link to post
Share on other sites

Нет доступа в интернет не будет, уже 10 раз об этом написал.

Принимаются дельные советы по резервированию - и стоит ли игра свечь?

Share this post


Link to post
Share on other sites

Братцы нужны советы, тема для нас новая - но материала очень много, а хотелось бы сконцентрироваться вокруг "правильного" решения.

Share this post


Link to post
Share on other sites
