Бондинг двух радио каналов

[man_ova]

Приветствую всех.



Имеется два линка поднятых на нанобриджах, каждый по отдельности выдает 60/50 мбит и 60/40 мбит, соответственно. (если важно, то расстояние 11 км)

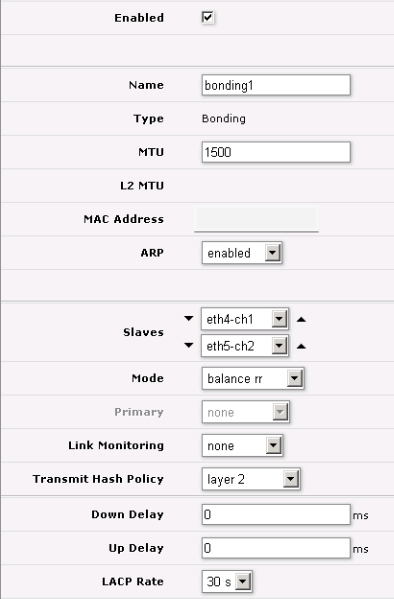

Поставил с двух сторон по RB450G и настроил на них бондинг balance-rr, в результате скорость на выходе ... 45/15 мбит.



Что делаю не так?

Почему может так проседать обратка?

Как получить с двух каналов хотя-бы 90 мбит?

[sheft]

я как ни пытался, но вменяемого бондинга получить не смог, более менее себя показали balance tlb (или alb, не помню) не работает он нормально на вайваях, L2, L3 пофиг, сказывается плавающий джиттер видимо на разных каналах, в итоге разделил статикой маршруты на разные данлоад каналы, уходит трафик одним каналом, приходит по двум.

[Constantin]

странно, но работает у мя это дело, не идеально конечно



баланс рр с обоих сторон, 220/60 на 800 мамах реального трафика расстояние 27 км.

[Saab95]

По L3 нормально балансирует даже на каналах с разной скоростью.

[man_ova]

По L3 нормально балансирует даже на каналах с разной скоростью.



Пробовал все варианты, результат без изменений.



Есть еще варианты объединения каналов с адекватным результатом (помимо озвученного выше)?

[Saab95]

Не может быть без изменений. Если есть 2 канала, и тест по каждому показывает определенную скорость, то можно все разрулить маршрутизацией и будет нормально работать. Главное что бы не было перекосов, например один канал 100мбит, второй 10, если просто поделите балансировкой их пополам - естественно ничего нормально не заработает, но если вы из 10 пакетов 9 отправите по быстрому каналу, а один по медленному, то сможете получить суммарную скорость под 110мбит. Микротиковский бондинг в основном предназначен для балансировки равноскоростных каналов.



Пропишите на устройстве разные айпишники на каналах, настройте все в маршрутизации, сделайте маршрут по быстрому каналу на адрес соседнего устройства, где укажите шлюз 9 раз, а в конце припишите один раз шлюз медленного канала.

[dsk]

Мы делали lacp транк на цисках с balance src-dst ip через нанобриджи, все работало. Минус - для управления бриджами приходилось временно разбирать транк. Lacp на длинках 3526 в данной схеме подниматься упорно не хотел.

[man_ova]

Микротиковский бондинг в основном предназначен для балансировки равноскоростных каналов.



Изначально писал, что каналы достаточно близкие по пропускной способности.

каждый по отдельности выдает 60/50 мбит и 60/40 мбит, соответственно.



Настраивал опираясь на ваши статьи по объединению каналов на lanmart.

[Saab95]

Там были равноскоростные каналы. Кстати буфер в радио не забыли PFIFO поставить и 1000 пакетов?

[NewUse]

Lacp на длинках 3526 в данной схеме подниматься упорно не хотел.

Да, увы, давно известный баг на ЮБНТ, lacp не проходит, икса до сих пор нет, подробнее не разбирался на офф. форуме полно обсуждений.

[tartila]

Приветствую всех.



Имеется два линка поднятых на нанобриджах, каждый по отдельности выдает 60/50 мбит и 60/40 мбит, соответственно. (если важно, то расстояние 11 км)



Поставил с двух сторон по RB450G и настроил на них бондинг balance-rr, в результате скорость на выходе ... 45/15 мбит.



Что делаю не так?

Почему может так проседать обратка?

Как получить с двух каналов хотя-бы 90 мбит?



Для начала попробуйте сделать bt между двумя RB по патч-корду, чтобы понять их полку. Потом разделите bond и сделайте bt по отдельным направлениям. Если окажется, что ubnt не дали ожидаемых скоростей, меняйте их на компы с микротиком с nstreme-dual. Получите свои 100 мбит.

[man_ova]

Там были равноскоростные каналы. Кстати буфер в радио не забыли PFIFO поставить и 1000 пакетов?



Радио на ubnt, или вы о каком буфере?

[Saab95]

Там были равноскоростные каналы. Кстати буфер в радио не забыли PFIFO поставить и 1000 пакетов?



Радио на ubnt, или вы о каком буфере?



О буфере, который поддерживает микротик в радио, если канал на UBNT то понятно почему не работает.

[dimonix]

LACP не поддерживается оборудованием ubnt. проблема в старой версии ядра, которое используется в текущей версии airos.

[man_ova]

Там были равноскоростные каналы. Кстати буфер в радио не забыли PFIFO поставить и 1000 пакетов?



Радио на ubnt, или вы о каком буфере?



О буфере, который поддерживает микротик в радио, если канал на UBNT то понятно почему не работает.



А смысл было вообще давать советы, не читая исходных???

У меня знаний, конечно, нет практически... но не трудно же просто прочитать первое сообщение....

[man_ova]

я как ни пытался, но вменяемого бондинга получить не смог, более менее себя показали balance tlb (или alb, не помню) не работает он нормально на вайваях, L2, L3 пофиг, сказывается плавающий джиттер видимо на разных каналах, в итоге разделил статикой маршруты на разные данлоад каналы, уходит трафик одним каналом, приходит по двум.



а можно пример реализации такой реализации для неграмотных?)

... буду благодарен всем, кто научит!)

[man_ova]

Собрал сегодня дома два канала на наностейшн и объединил их микротиками.

Вобщем-то бондинг работает. По результатам тестов меня больше устроил

режим balance xor с Transmit Hash Policy - layer 3 and 4. balance rr тоже работает, но в нем меня не устраивает куцая обратка.

До конца недели доберусь до живого линка... буду пытать его.

[dsk]

LACP на цисках через убнт поднимался нормально, там какой-то особый LACP чтоли? Мы правда его на всякий пожарный подпирали UDLD.



LACP не поддерживается оборудованием ubnt. проблема в старой версии ядра, которое используется в текущей версии airos.

[dimonix]

LACP на цисках через убнт поднимался нормально, там какой-то особый LACP чтоли? Мы правда его на всякий пожарный подпирали UDLD.



LACP не поддерживается оборудованием ubnt. проблема в старой версии ядра, которое используется в текущей версии airos.

у статический или динамический бондинг? если статика, то нет проблем.

[dsk]

Сейчас вообще работает цисковский PAgP:



interface Port-channel1
description Radio Trank
switchport trunk native vlan 111
switchport trunk allowed vlan 103,111,171
switchport mode trunk
flowcontrol send off
spanning-tree bpdufilter enable
ip dhcp snooping trust
!
interface FastEthernet0/1
description Radio Trank
switchport trunk native vlan 111
switchport trunk allowed vlan 103,111,171
switchport mode trunk
no cdp enable
channel-group 1 mode desirable
spanning-tree bpdufilter enable
!
interface FastEthernet0/2
description Radio Trank
switchport trunk native vlan 111
switchport trunk allowed vlan 103,111,171
switchport mode trunk
no cdp enable
channel-group 1 mode desirable
spanning-tree bpdufilter enable
!

Channel group 1 neighbors
         Partner              Partner          Partner         Partner Group
Port      Name                 Device ID        Port       Age  Flags   Cap.
Fa0/1     c2950-nz8-           0015.fadb.4080   Fa0/        22s SC      10001
Fa0/2     c2950-nz8-           0015.fadb.4080   Fa0/        15s SC      10001



До этого пробовали lacp, тоже работал. Статика (mode on), понятное дело, работает без проблем, даже на длинке. Но на длинке нет механизма контроля состояния линка, типа udld, и в случае падения одного из каналов, транк не разваливается, со всеми вытекающими.

[dimonix]

...

До этого пробовали lacp, тоже работал. Статика (mode on), понятное дело, работает без проблем, даже на длинке. Но на длинке нет механизма контроля состояния линка, типа udld, и в случае падения одного из каналов, транк не разваливается, со всеми вытекающими.

Интересно было бы посмотреть какие управляющие фреймы используются у циски.

Edited October 17, 2013 by dimonix
