Мост Mikrotik + igmp

Привет. Помогите с настройкой. Имеется следующая схема.

Надо чтобы проходил мультикаст, в общем смотреть телик надо после Zyxel

Коммутатор доступа---->Mikrotik SXT-1<---->Mikrotik SXT-2----->Zyxel Kieenetik



Коммутатор доступа:

Антенна вставлена в 28 порт,

с тегом 113vlan - для пользователя

с тегом 13vlan - для управления

Mikrotik SXT-1:

Настроен по схеме lanmart.ru/blogs/mikrotik-sextant-bridge

+добавлен вилан 13 для управления

Mikrotik SXT-2:

Настроен по схеме lanmart.ru/blogs/mikrotik-sextant-bridge

+добавлен вилан 13 для управления

+добавлен вилан 113 для абонента, создан бридж bridg-client в который добавлен интерфейс ether1 и вилан 113

Zyxel Kieenetik:

Включен в порт ether1 на Mikrotik SXT-2

Edited by planhima

Share this post


Link to post
Share on other sites

Собственно все и должно работать, но если не показывает, нужно учитывать, что мультикаст передается на самой низкой канальной скорости и ее может просто не хватать для получения картинки. Создайте EoIP туннель между микротиками, со стороны коммутатора сбриджуйте его с клиентским вланом, на стороне абонента с сетевым портом, тогда мультикаст полетит на максимально возможной скорости. Естественно нужно не забыть повесить IP адреса на интерфейсы микротиков, для работы EoIP туннеля (можно например по управляющему влану).

Share this post


Link to post
Share on other sites
Собственно все и должно работать, но если не показывает, нужно учитывать, что мультикаст передается на самой низкой канальной скорости и ее может просто не хватать для получения картинки. Создайте EoIP туннель между микротиками, со стороны коммутатора сбриджуйте его с клиентским вланом, на стороне абонента с сетевым портом, тогда мультикаст полетит на максимально возможной скорости. Естественно нужно не забыть повесить IP адреса на интерфейсы микротиков, для работы EoIP туннеля (можно например по управляющему влану).



Спасибо. Я ещё уточню некоторые моменты.





Ещё одно уточнение. На роутере Zyxel - Dual Access (PPPoE+DHCP Dinamic 10.2.x.x) Интернет подключается по PPPoE, IP-TV идёт по локальной сети (мультикаст 224.2.2.х).

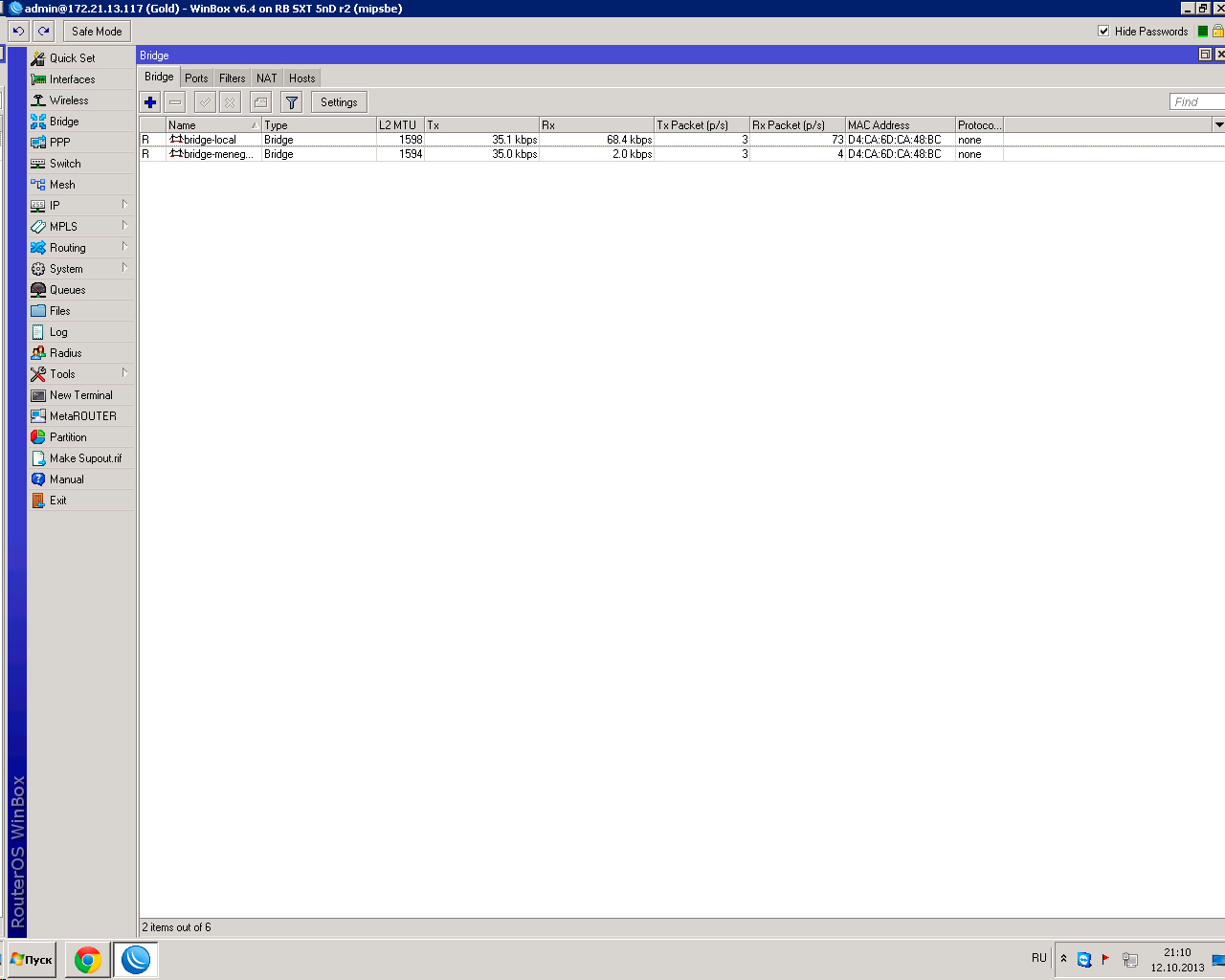

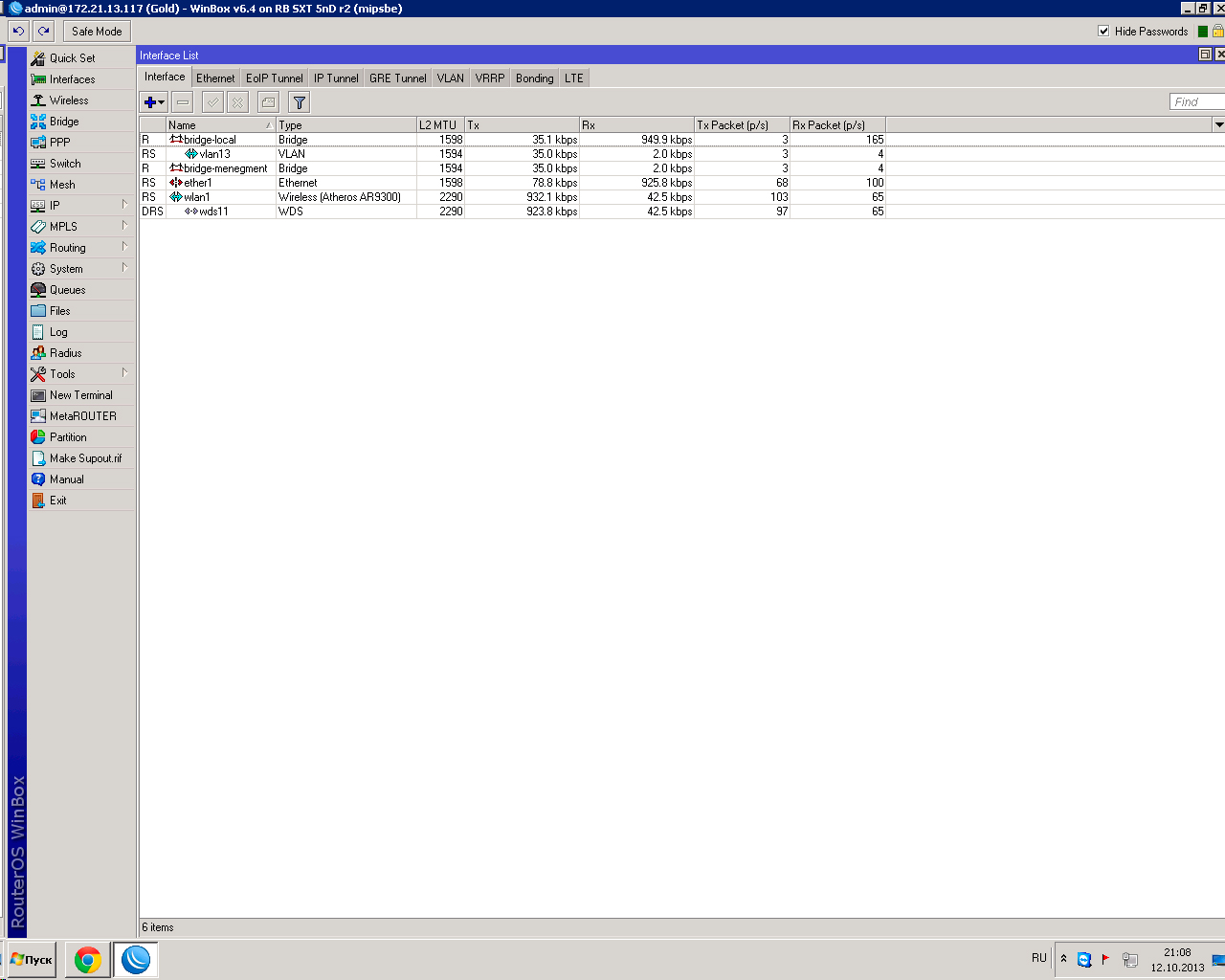

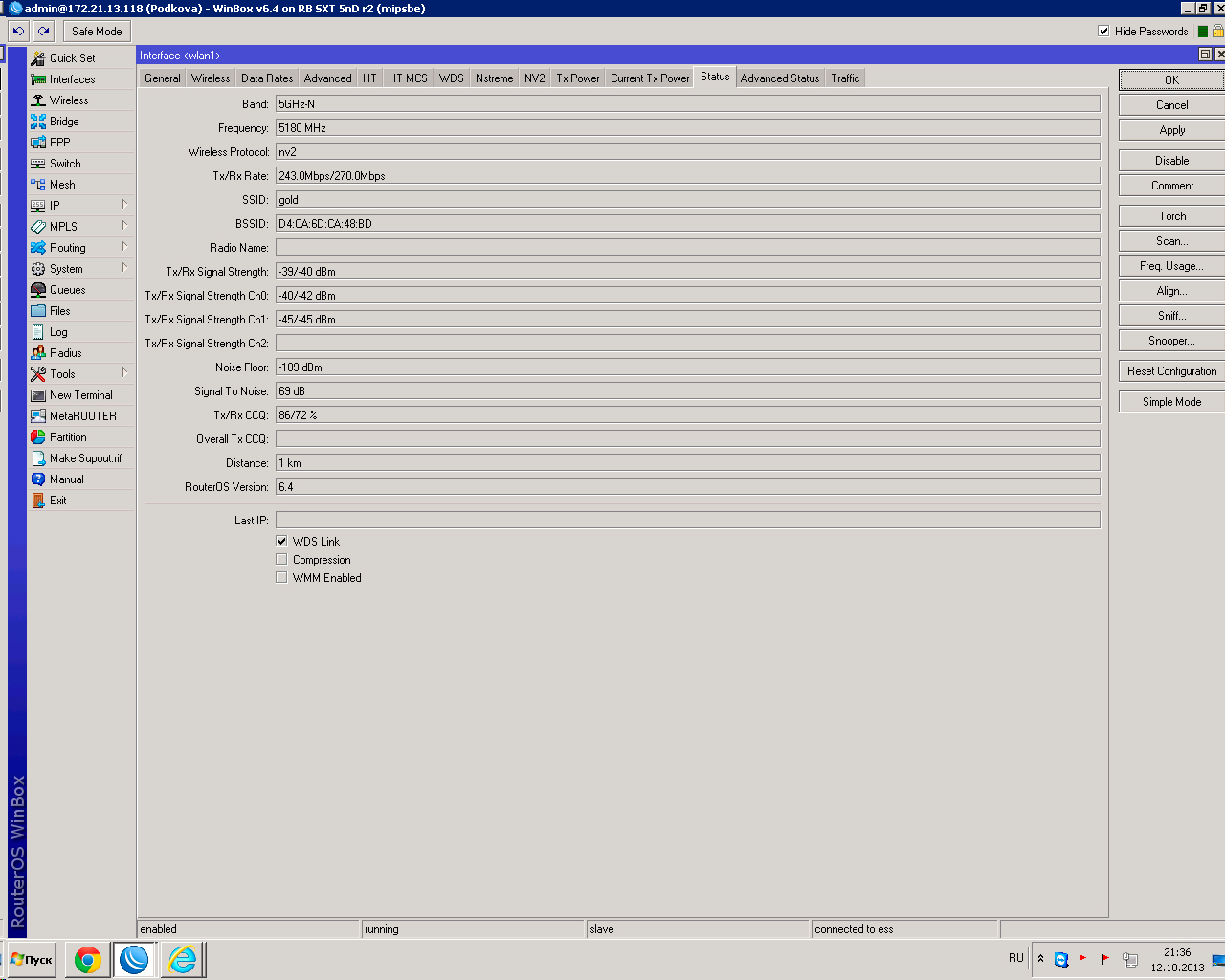

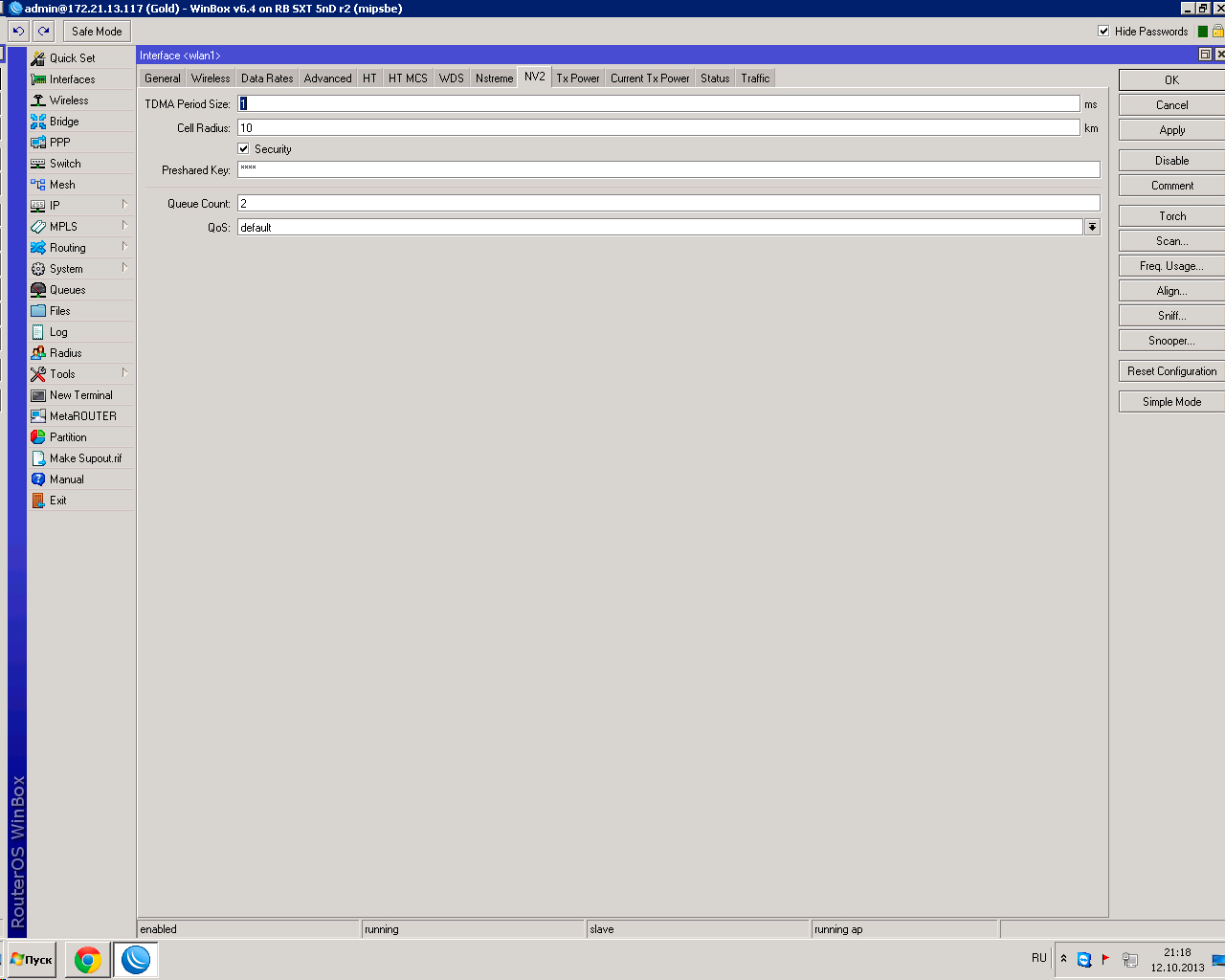

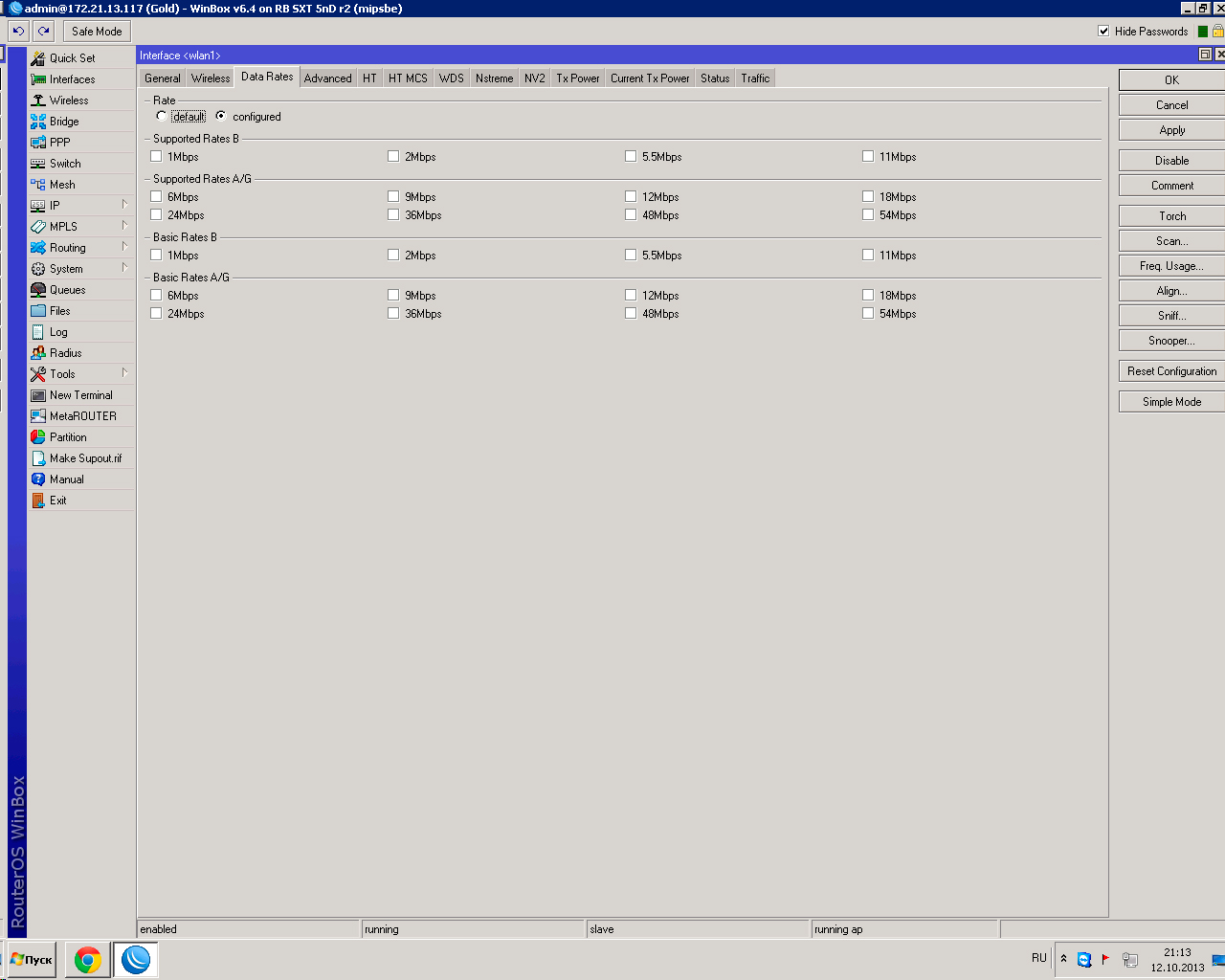

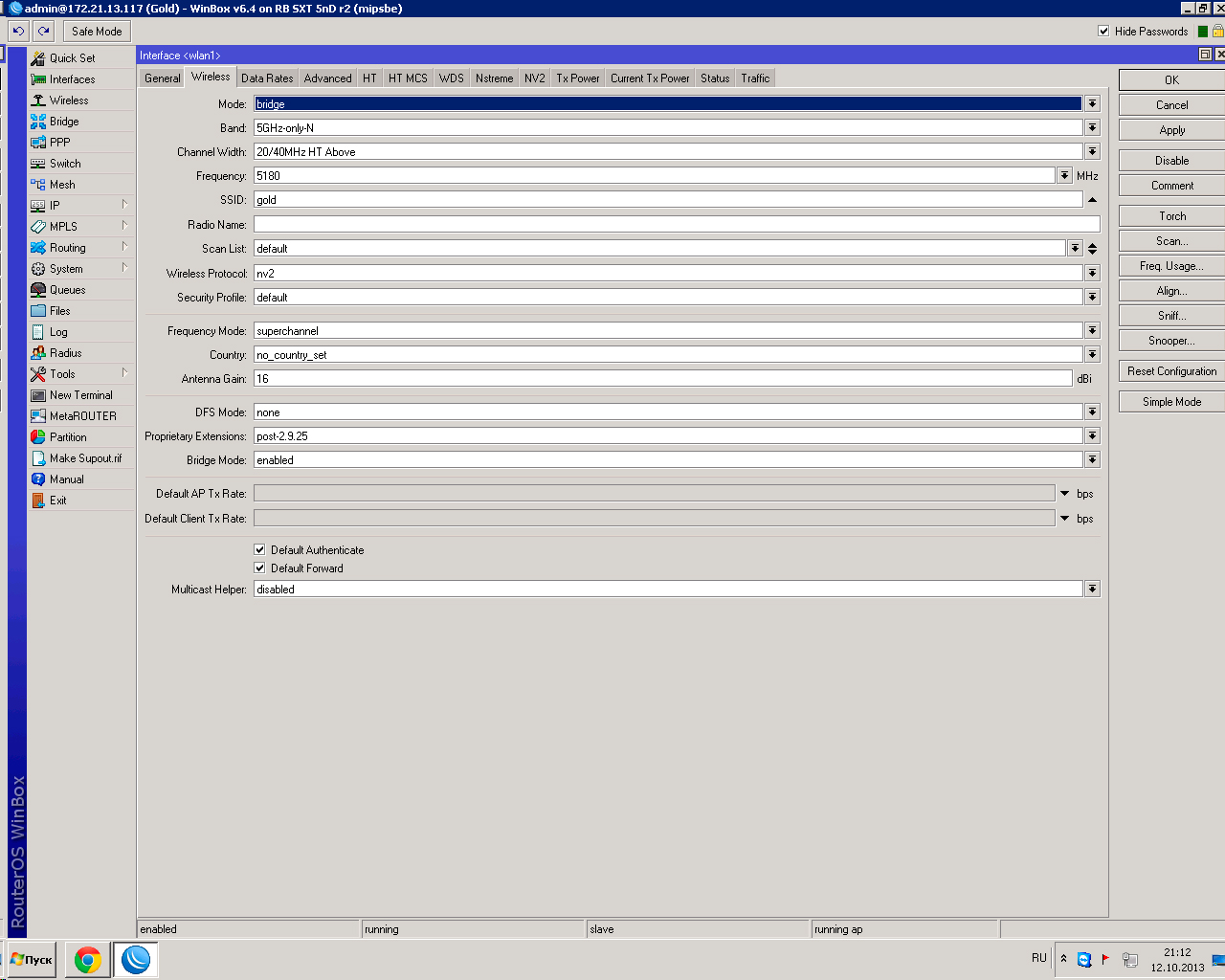

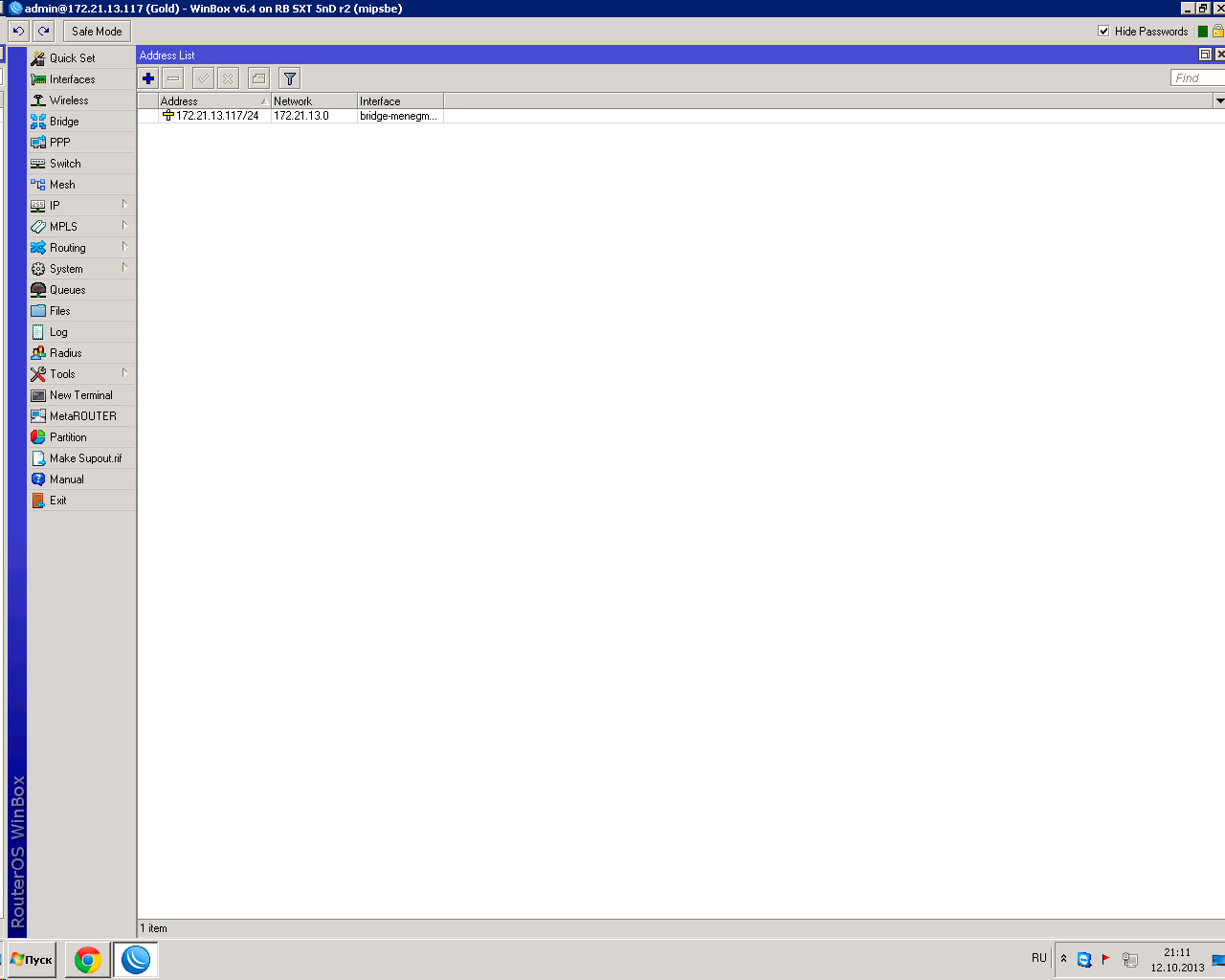

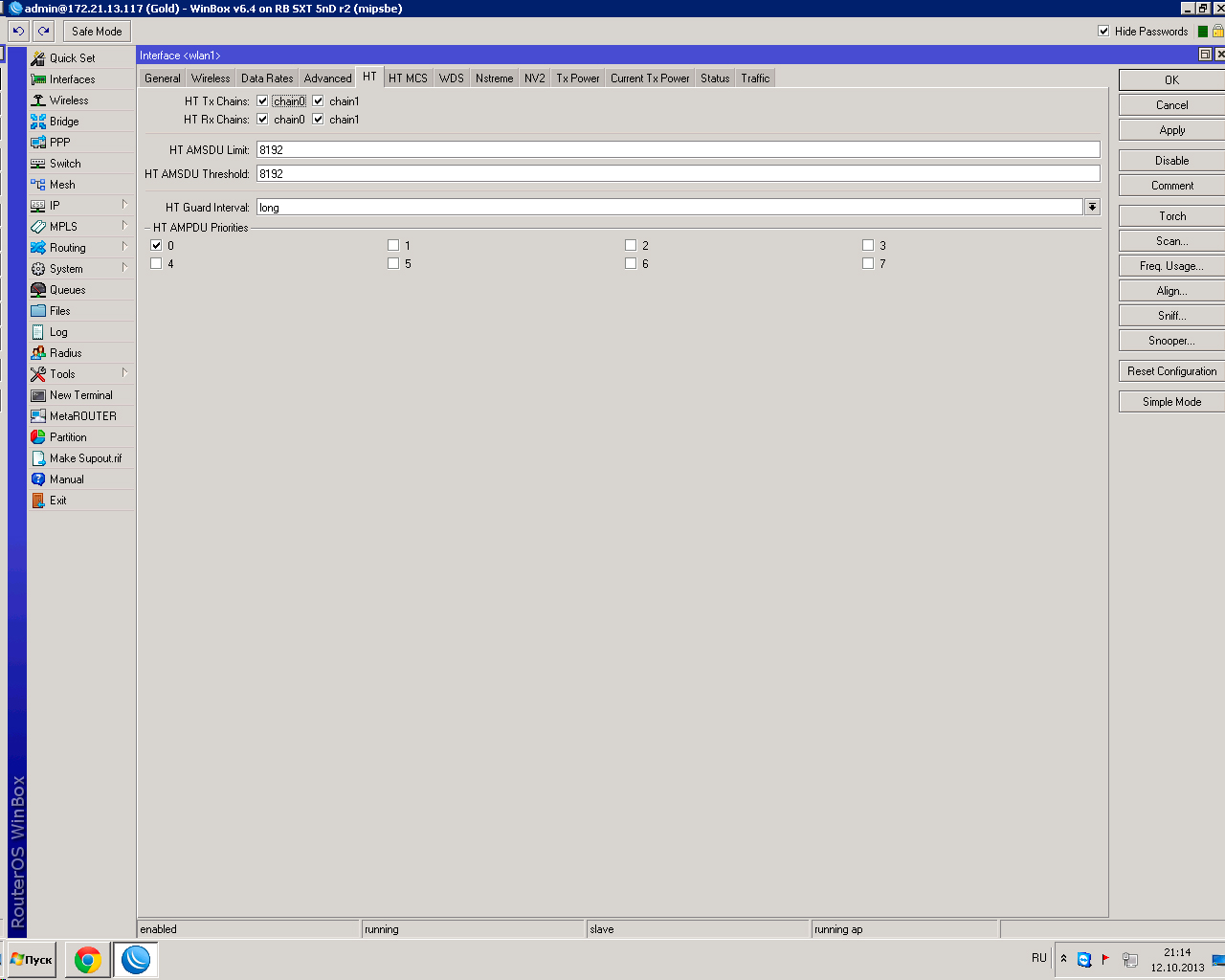

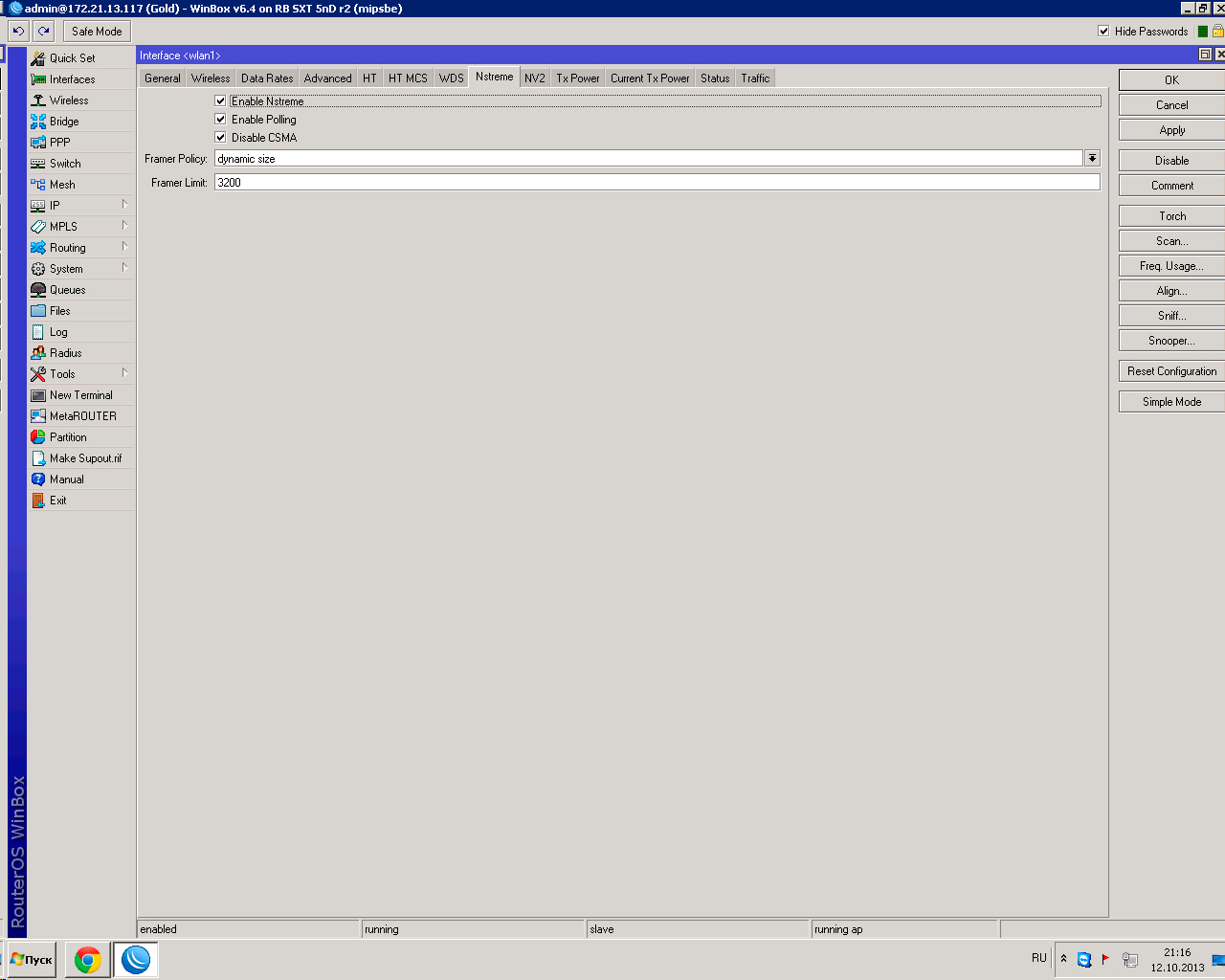

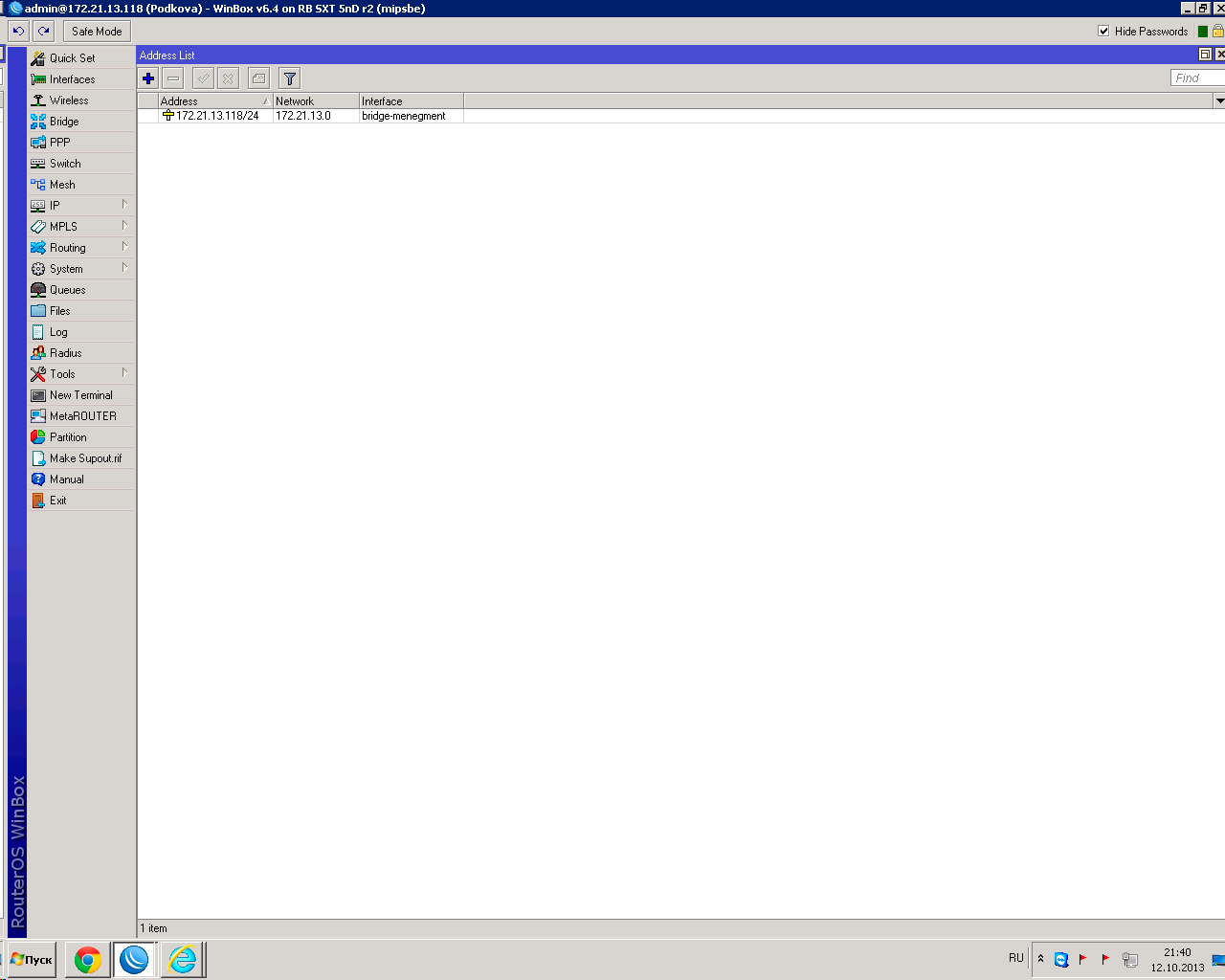

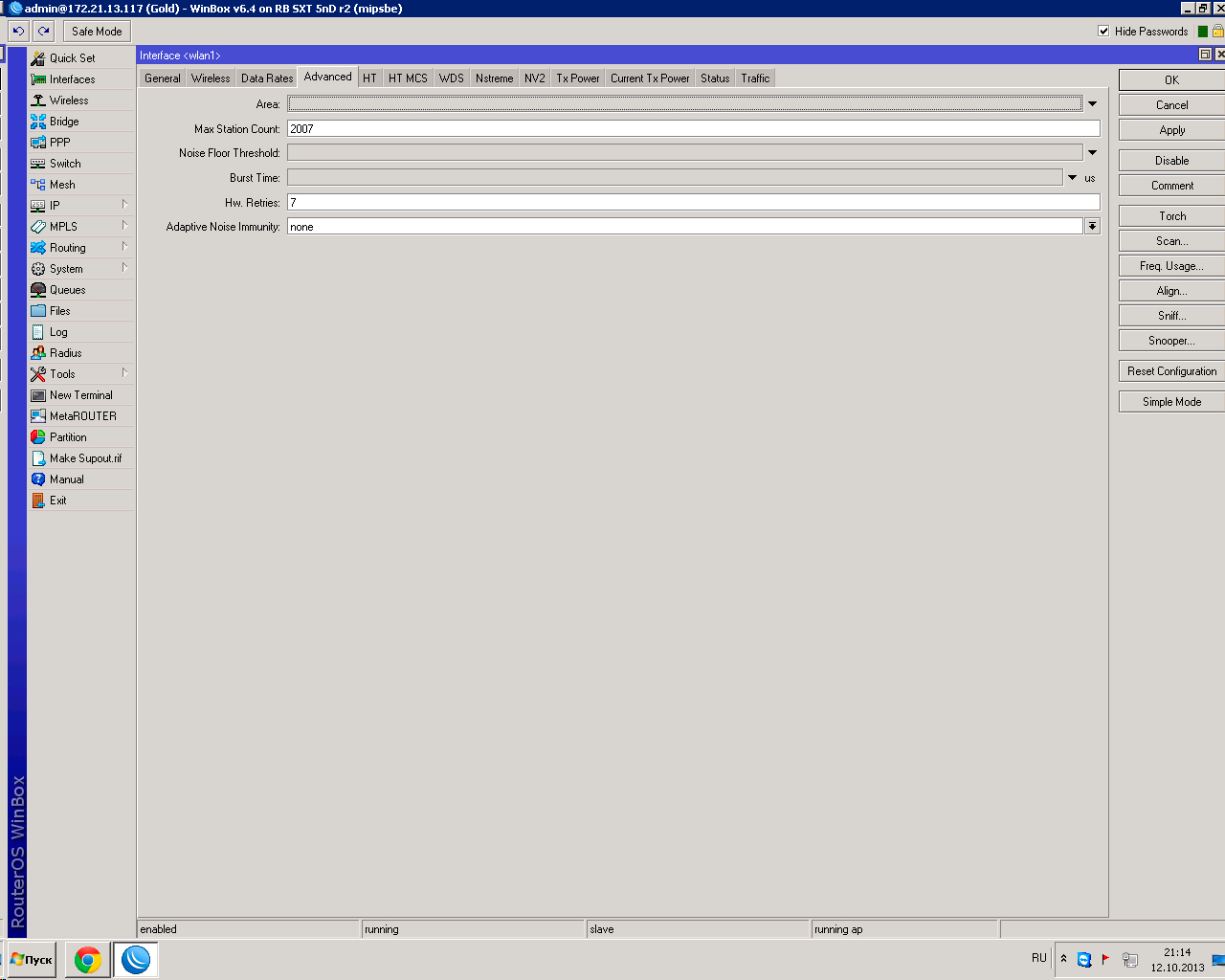

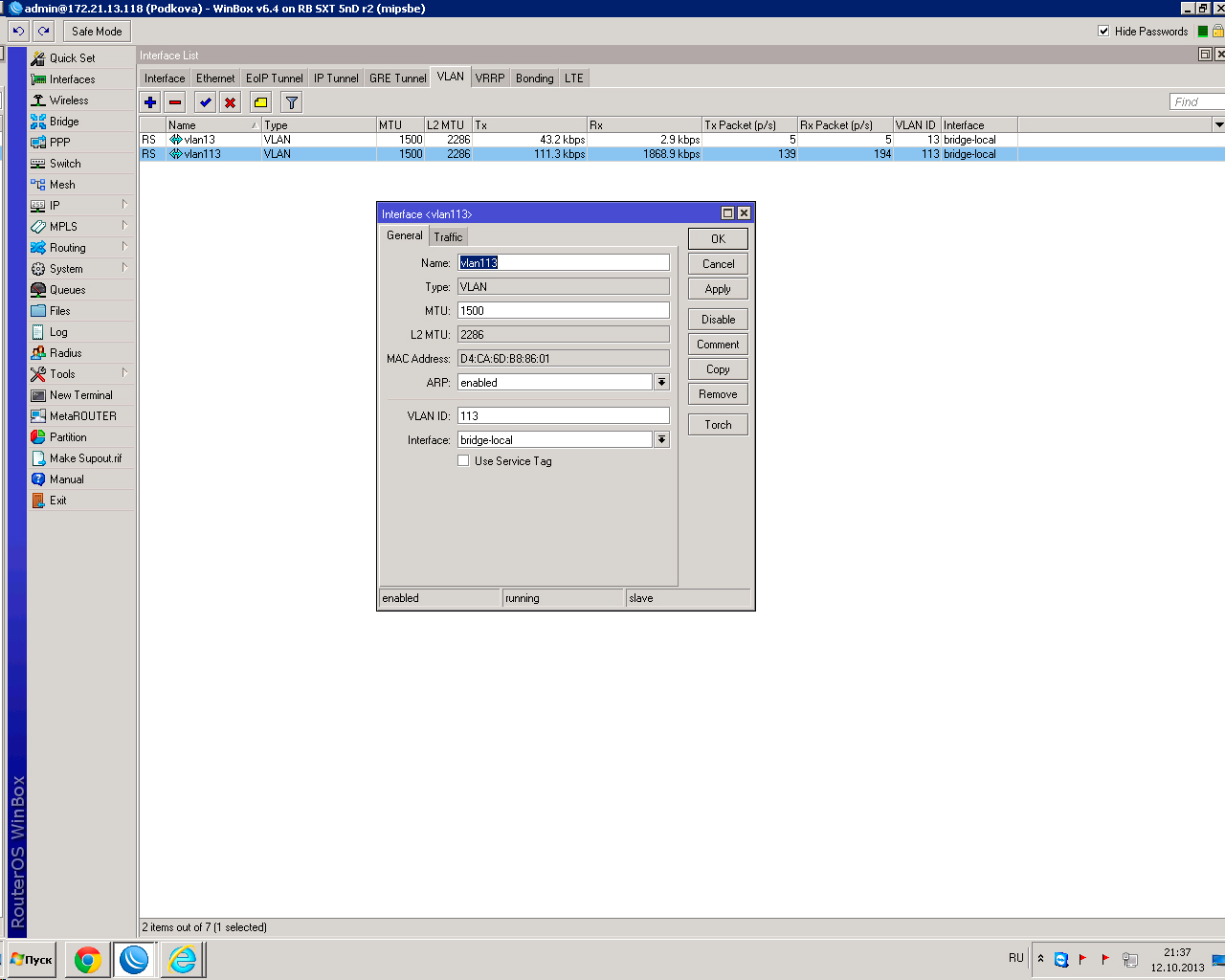

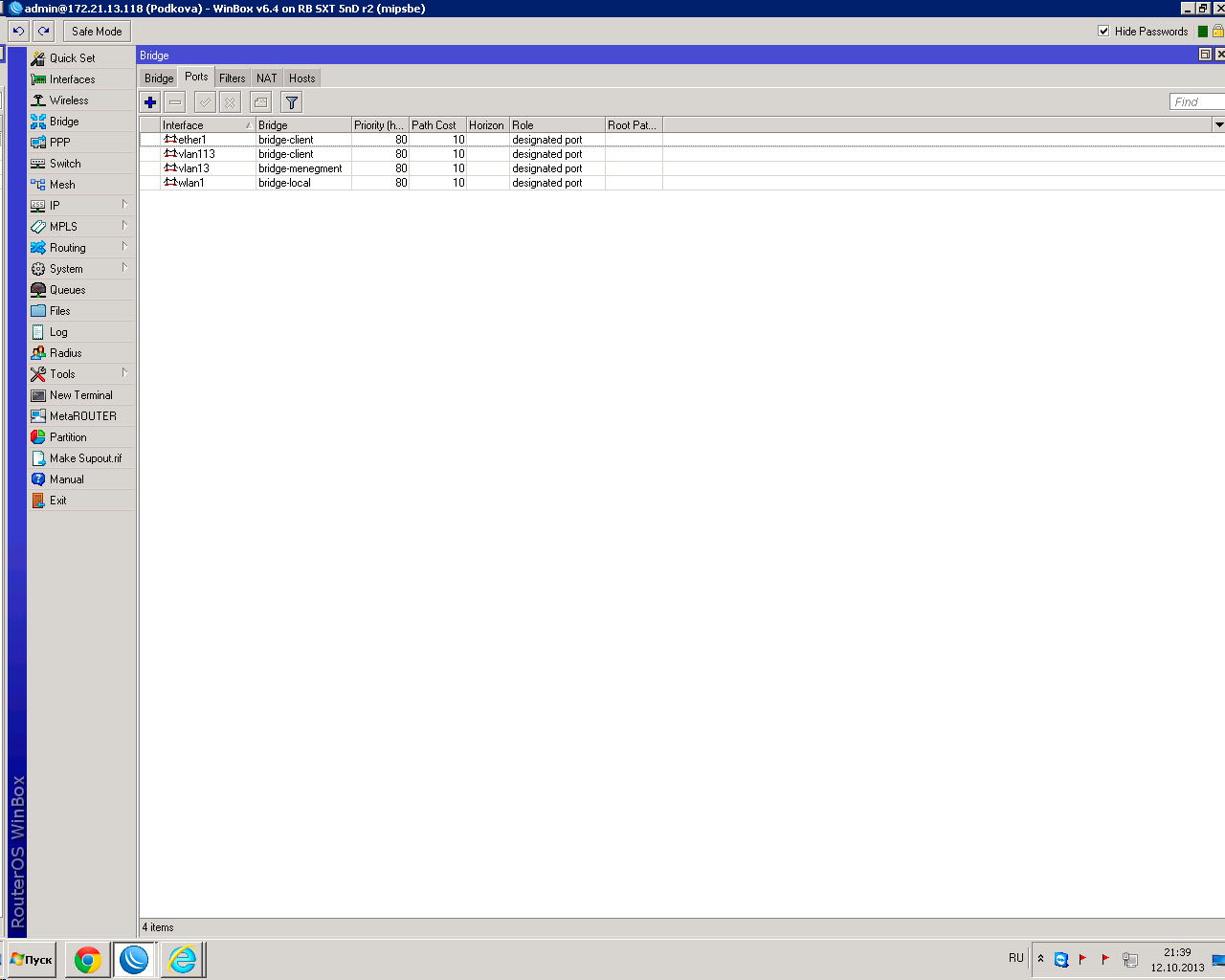

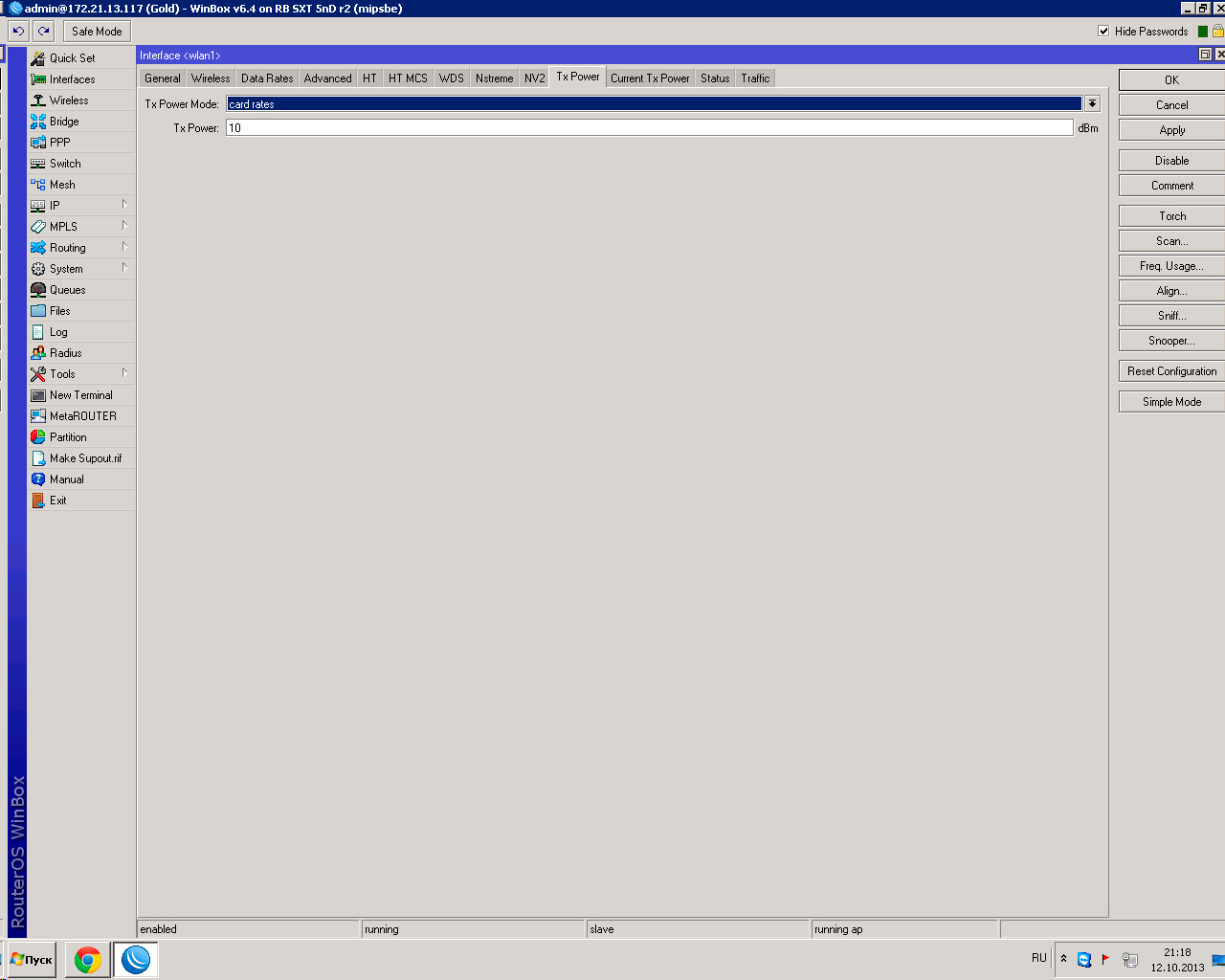

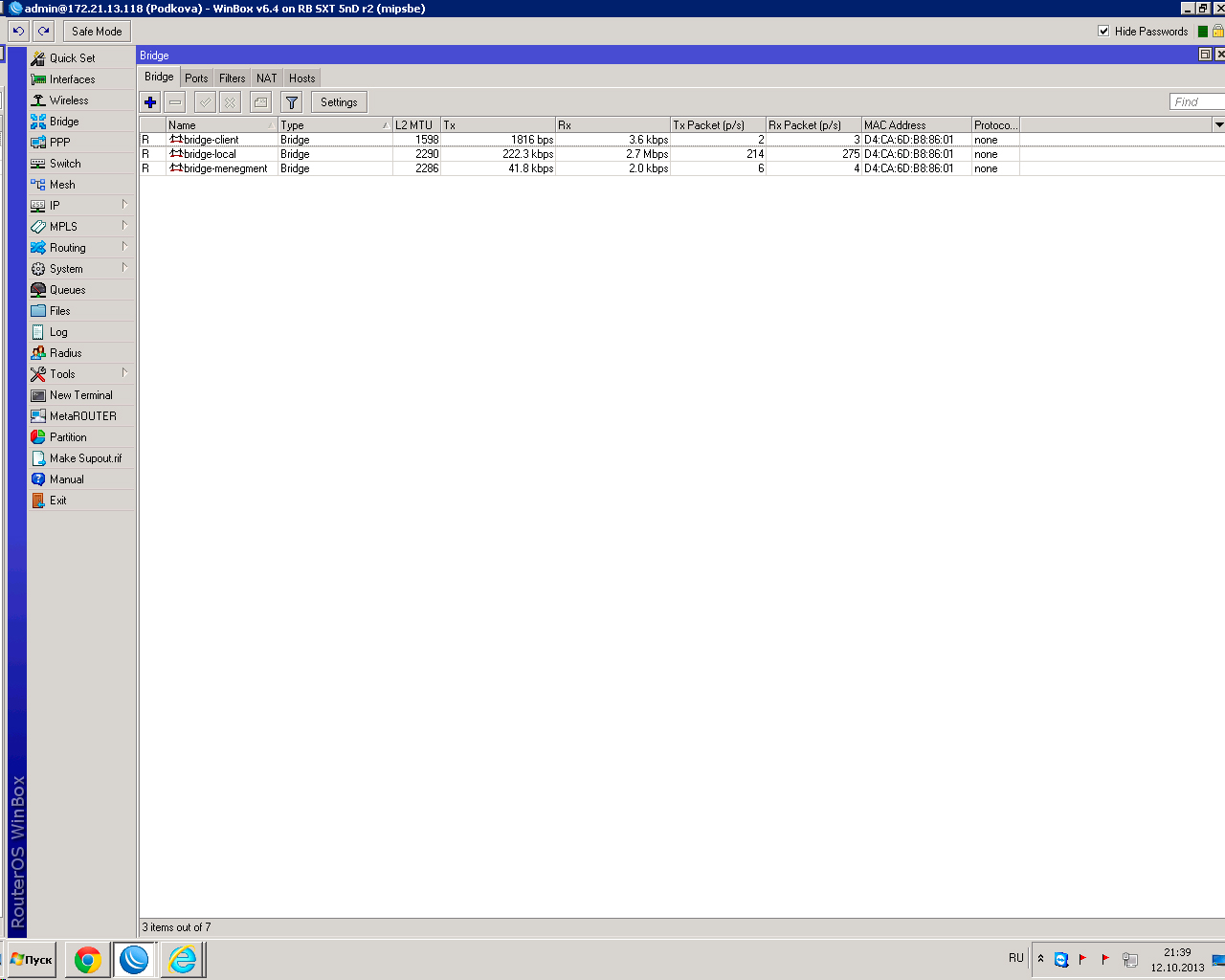

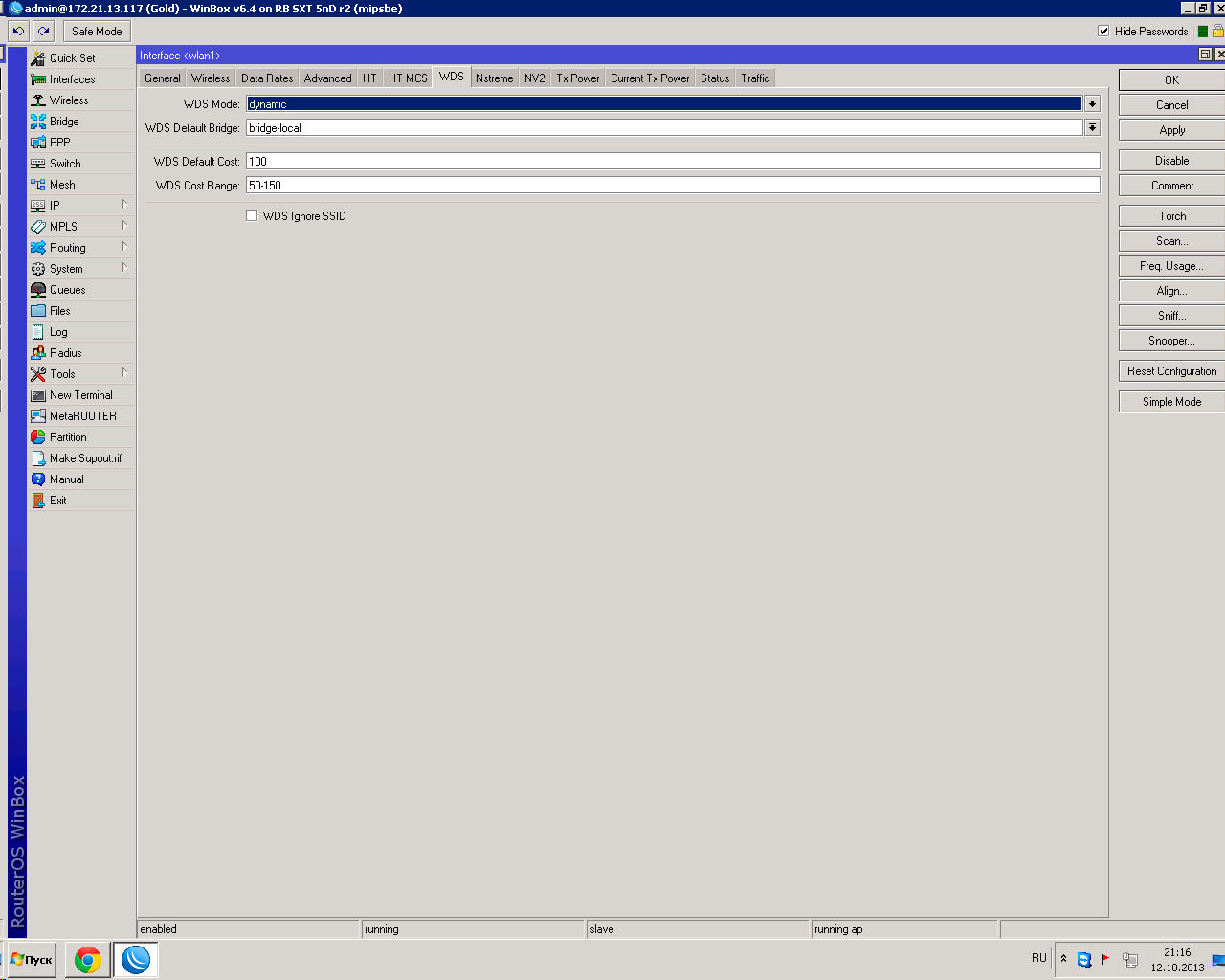

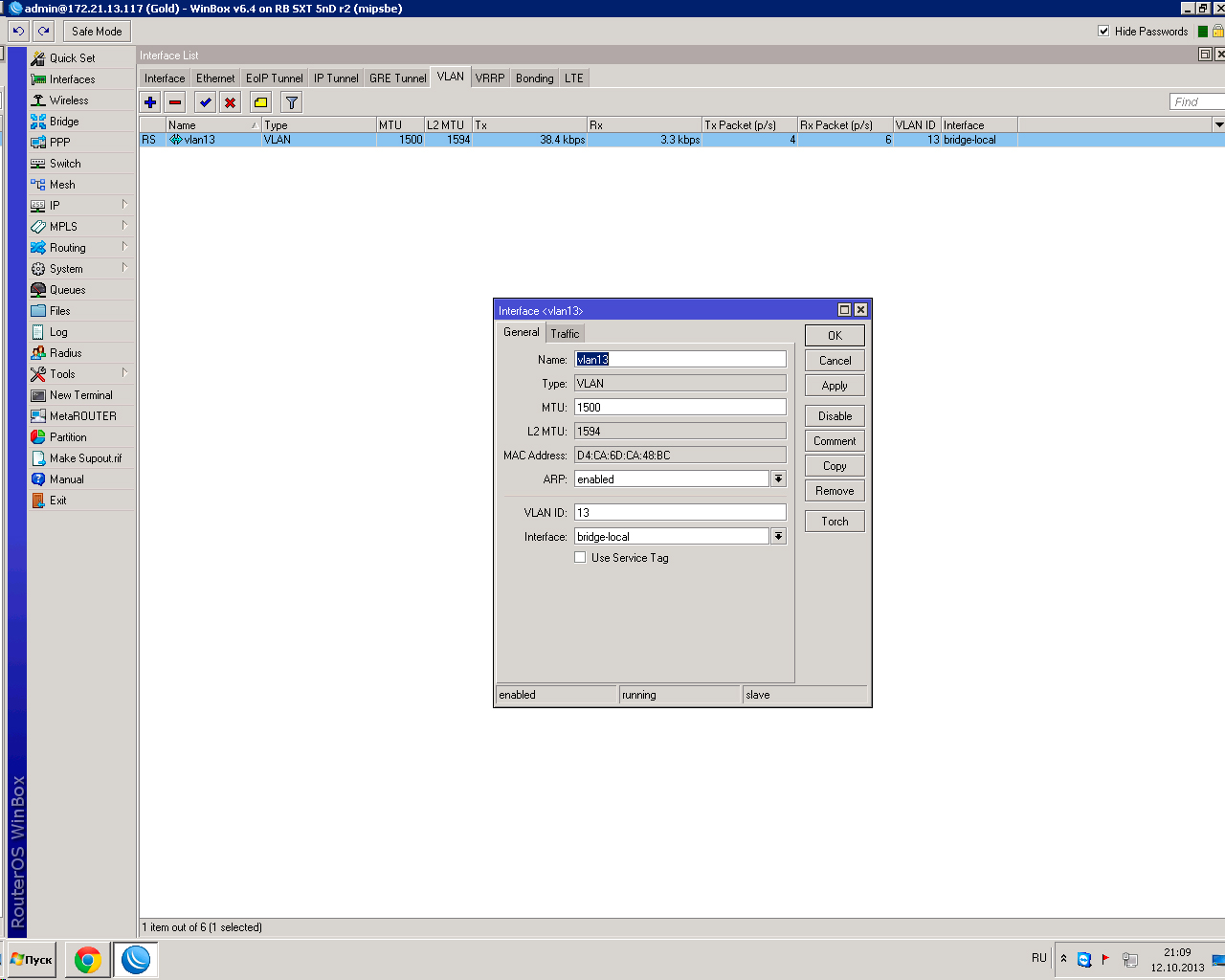

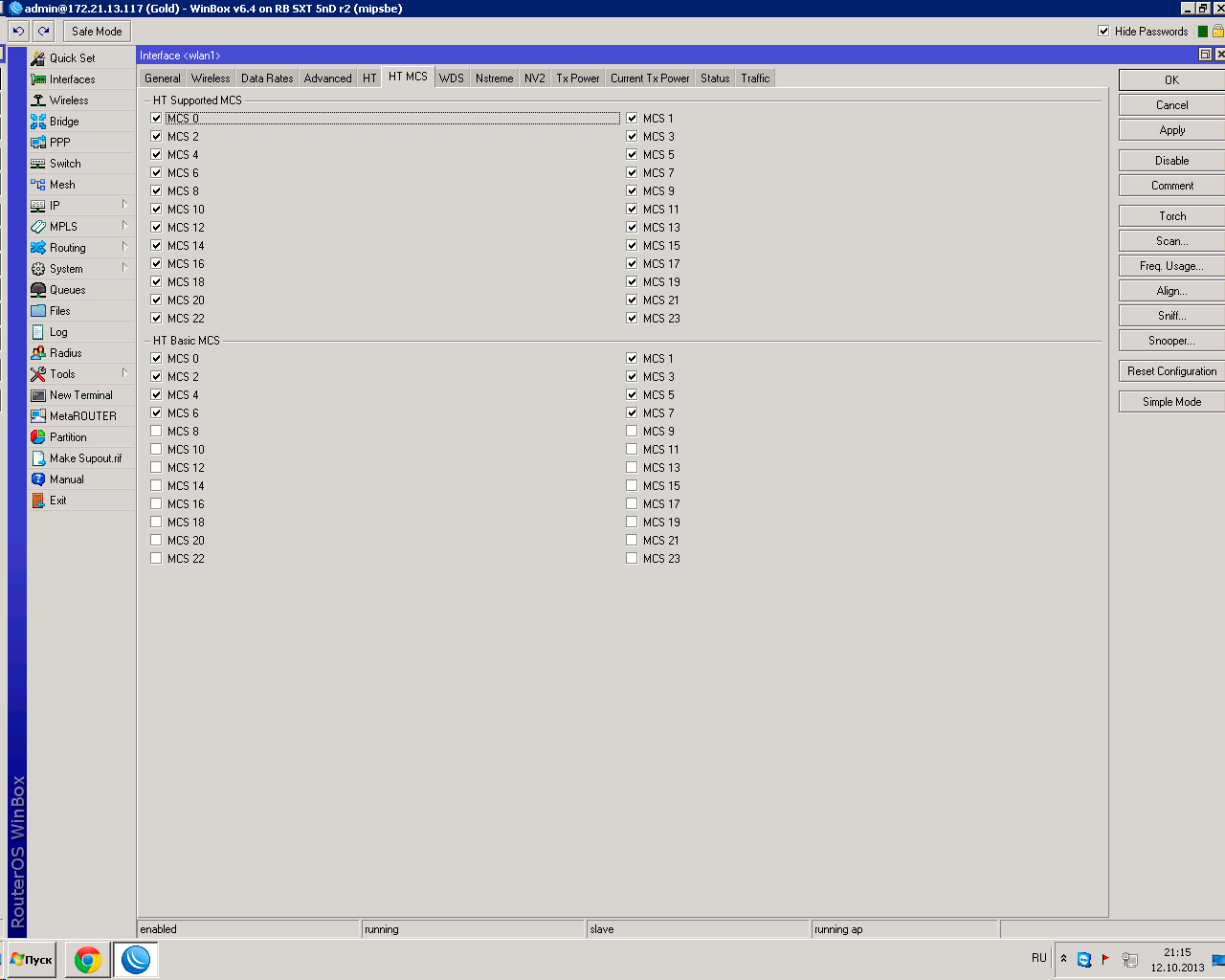

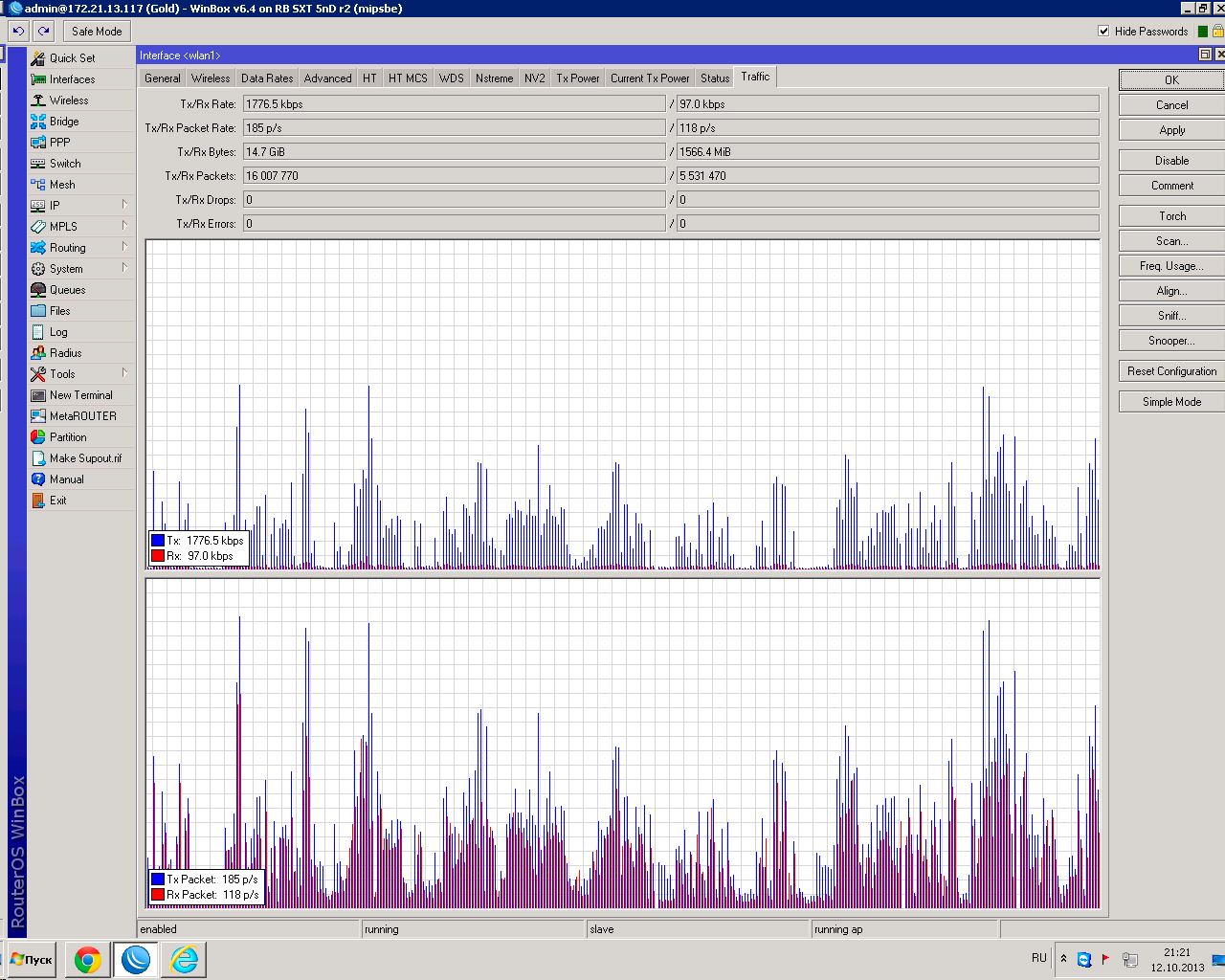

В картинках настройки моста на SXT.



1. Настройки SXT на стороне Свича



2. Настройки SXT на стороне КЛИЕНТА

post-62376-010583100 1381584390_thumb.jpg

post-62376-036766600 1381584397_thumb.jpg

post-62376-099796700 1381584401_thumb.jpg

post-62376-068337200 1381584405_thumb.jpg

post-62376-056509700 1381584410_thumb.jpg

post-62376-047667300 1381584415_thumb.jpg

post-62376-001760600 1381584426_thumb.jpg

post-62376-024710600 1381584430_thumb.jpg

post-62376-062391900 1381584434_thumb.jpg

post-62376-076291700 1381584439_thumb.jpg

post-62376-056478700 1381584443_thumb.jpg

post-62376-078267000 1381584448_thumb.jpg

post-62376-039289100 1381584456_thumb.jpg

post-62376-076692200 1381584460_thumb.jpg

post-62376-070430300 1381584465_thumb.jpg

post-62376-013298300 1381584471_thumb.jpg

post-62376-006167100 1381584505_thumb.jpg

post-62376-006744900 1381584509_thumb.jpg

post-62376-016011200 1381584513_thumb.jpg

post-62376-027211500 1381584518_thumb.jpg

post-62376-089813100 1381584523_thumb.jpg

post-62376-084566100 1381584528_thumb.jpg

Share this post


Link to post
Share on other sites

Я бы сделал так iptv vlan -> sxt1 ->EoIP -> sxt2 -> iptv vlan как и говорил Сааб, но при этом не делал бы бриджинга на sxt а включил igmp-proxy

Share this post


Link to post
Share on other sites

ip-tv по вайфай не вариант, постоянно какие то проблемы проблемы. =(

Share this post


Link to post
Share on other sites

ip-tv по вайфай не вариант, постоянно какие то проблемы проблемы. =(

для одного клиента??? никаких проблемм



мультикаст в радио только в тунеле.
