VitekA Posted October 3, 2013 Posted October 3, 2013 Здравствуйте! Уже "сломал" голову по поводу совместной работы коммутаторов CISCO ME4924 и ME3400. Магистральное кольцо состоит из двух ME4924 и двух ME3400 и возникла проблема односторонних линков при работе клиентских VLAN на коммутаторах разных моделей, т.е. работа протокола EIGRP на оборудовании (catalyst-ы 3560 или 3550) включенном в ME4924 получает пакеты от аналогичного оборудования с ME3400, но не наоборот. При этом через VLAN1 EIGRP работает нормально в обе стороны. Также EIGRP во всех VLAN-ах нормально работает между одинаковыми парами коммутатров. Вот настроки ME3400: vlan 1000 name TEST_LINK interface GigabitEthernet0/1 description This is TEST port port-type nni switchport access vlan 1000 interface GigabitEthernet0/16 description This port connect to CISCO ME4924 port-type nni switchport mode trunk А это настройки для ME4924: interface GigabitEthernet1/1 description This is TEST port switchport access vlan 1000 switchport mode access interface GigabitEthernet1/28 description This port connect to CISCO ME4924 switchport trunk encapsulation dot1q switchport mode trunk Сами VLAN прописаны на всех четырех коммутаторах кольца и показывается по sh vlan. MTU на всех коммутатрах также совпадает. Более того, на оконечных коммутатрах 3550/3560, включенных в ME3400 в интерфейсы vlan 1000, в таблице ARP видны IP-адреса всех соседей по этому vlan, однако соседи в коммутатрах ME4924 появляются только после запуска команды ping на соответствующий IP. Такое ощущение, что ME3400 не принимает широковещание от ME4924, но принимает его от второй ME3400. Прошу подсказать что я упустил в настроках и в чем может быть проблема. С Уважением, Виктор P.S. Ранее магистральное кольцо состояло из 4-х ME3400 и такой проблемы не возникало, но в связи с необходимостью расширения SFP-портов, были приобретены две ME4924. Причем возникшая проблема была обнаружена не сразу, т.к. в vlan 1000 входят резервные линки от 3550/3560. Вставить ник Quote
NikAlexAn Posted October 3, 2013 Posted October 3, 2013 А как 4924 настроены? Явно в них загвоздка то. Вставить ник Quote
VitekA Posted October 4, 2013 Author Posted October 4, 2013 А как 4924 настроены? Явно в них загвоздка то. Настройки для ME4924 я уже давал в первом посте: interface GigabitEthernet1/1 description This is TEST port switchport access vlan 1000 switchport mode access interface GigabitEthernet1/28 description This port connect to CISCO ME4924 switchport trunk encapsulation dot1q switchport mode trunk Все коммутаторы работают как L2 устройства. При отладке сообщений EIGRP на коммутаторах в МЕ3400 замечено, что с коммутаторов от МЕ4924 на приходят сообщения HELLO, а только UPDATE. Вставить ник Quote
NikAlexAn Posted October 4, 2013 Posted October 4, 2013 Схема бы не помешала. На каких устройствах EIGRP запущено? На 4924 вроде как гигабитники это UNI - в этом направлении посмотрите. Вставить ник Quote
MrNv Posted October 4, 2013 Posted October 4, 2013 покажите конфиг STP на коммутаторах Вставить ник Quote

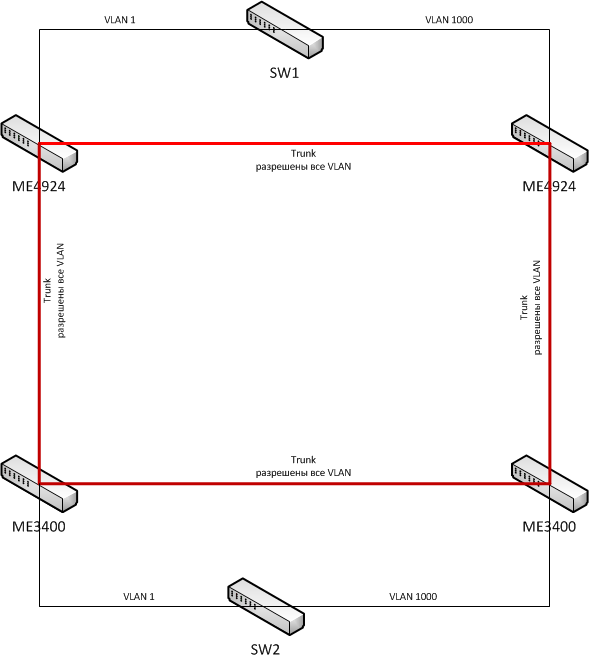

VitekA Posted October 7, 2013 Author Posted October 7, 2013 (edited) 1) EIGRP запущен на коммутаторах SW1 и SW2 - кольцо из МЕ-шек чистый L2 2) В IOSе cat4500-entservicesk9-mz.150-2.SG.bin для МЕ4924 для портов нет понятия UNI/ENI/NNI. Да и траффик между портами одного и того-же коммутатора МЕ4924 проходит без каких-либо проблем (а UNI-порты на одном устройстве вроде как являются изолированными по умолчанию даже если в одном VLAN-е) 3) Конфиг STP везде дефолтный, т.к. схема не сложная и аналогичная на всех четырех коммутаторах, в транках разрешены все VLAN-ы Для МЕ3400: spanning-tree mode rapid-pvst spanning-tree portfast bpdufilter default spanning-tree extend system-id ! vlan internal allocation policy ascending Для МЕ4924: spanning-tree mode rapid-pvst spanning-tree portfast bpdufilter default spanning-tree extend system-id ! vlan internal allocation policy ascending Edited October 7, 2013 by VitekA Вставить ник Quote
Bambuk Posted October 7, 2013 Posted October 7, 2013 HELLO шлется мультикастом. Что с настройками на эту тему на коммутаторах? Вставить ник Quote
applx Posted October 7, 2013 Posted October 7, 2013 ip routing - настроен для EIGRP? sh sdm prefer Вставить ник Quote
VitekA Posted October 7, 2013 Author Posted October 7, 2013 Специальных настроек для мультикаскта на коммутатрах нет. Для МЕ3400: ME3400#sh sdm prefer The current template is "layer-2" template. The selected template optimizes the resources in the switch to support this level of features for 8 routed interfaces and 1024 VLANs. number of unicast mac addresses: 8K number of IPv4 IGMP groups: 1K number of IPv4 multicast routes: 0 number of IPv4 unicast routes: 0 number of IPv4 policy based routing aces: 0 number of IPv4/MAC qos aces: 0.5K number of IPv4/MAC security aces: 1K ME3400# МЕ4924 с указанным IOS-ом такую команду вообще не поддерживает. ip routing настроен на SW1 и SW2 на которых и поднят EIGRP, МЕ-шки как я уже говорил чистый L2 там естественно ничего относильно маршрутизации не конфигурировалось. Вставить ник Quote
VitekA Posted October 10, 2013 Author Posted October 10, 2013 Проблему решил отключением VTP pruning, хотя в документации CISCO пишется, что на коммутаторах по умолчанию pruning выключен, на поверку оказалось что это не совсем так. Видимо есть некоторая несовместимость в работе VTP pruning в результате которой на линках между МЕ4924 и МЕ3400 блокировались все VLAN-ы кроме Native VLAN1. Спасибо. Вставить ник Quote
NikAlexAn Posted October 10, 2013 Posted October 10, 2013 А разве ME3400 VTP поддерживает? Вставить ник Quote
