БП Ubiquiti

[Pushadj]

Чето скапилось у меня их .. решил помучать..))

Даже не спрашивайте как разобрал...)))

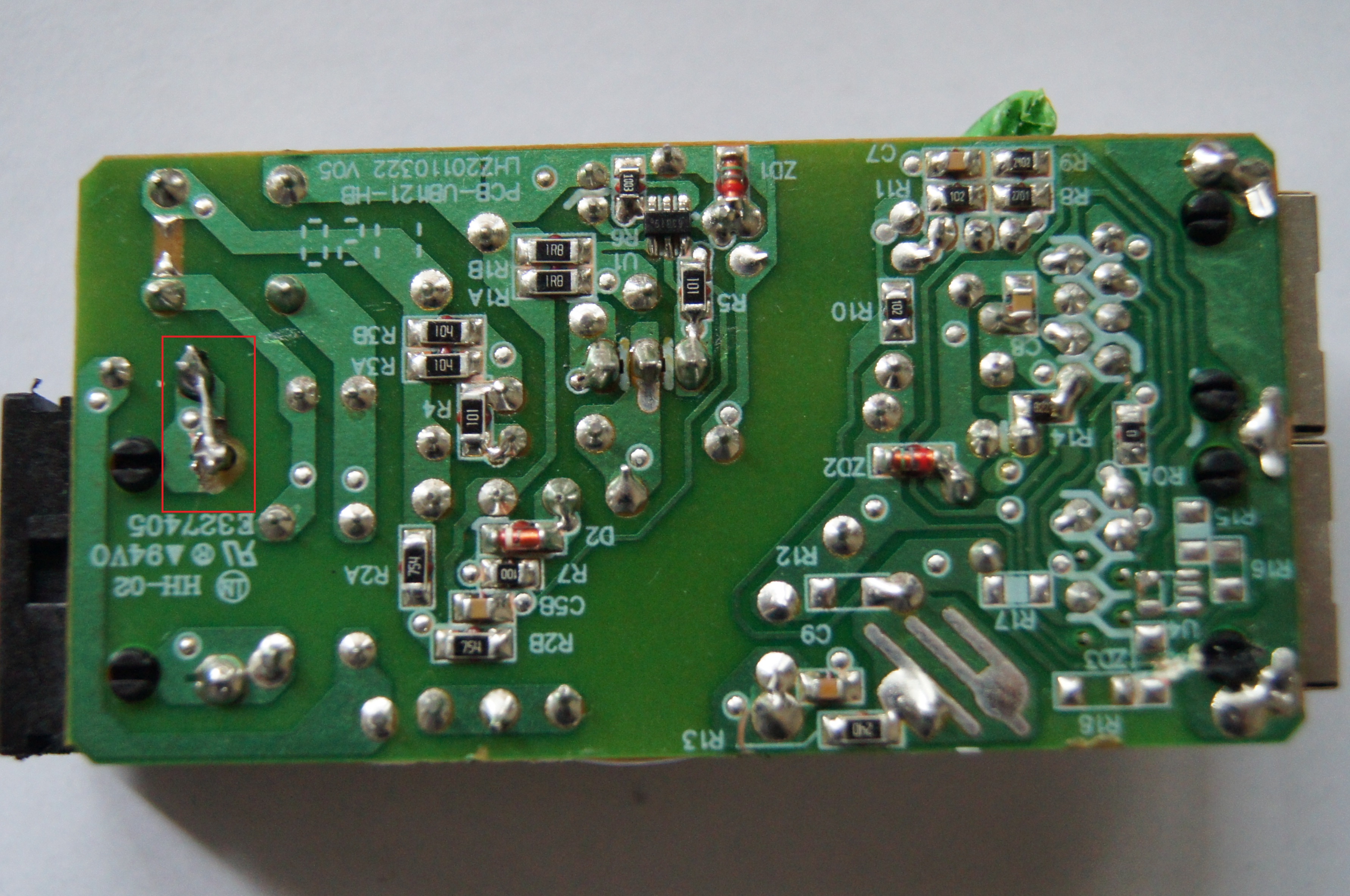

Причина отгорела дорожка.

Раз уж разобрал хочу ещё и ресет приделать ... сделать так сказать походный БП.

при ресете провода точно б/зеленый с б/синим замыкаются?

[sol]

Прекрасно разбирается путём раскалывания. Берём толстый нож. Ставим его лезвием на линию склейки корпуса вдоль длинной стороны. Бъём по обуху ножа молотком. Если корпус не распался на две половинки сразу - повторяем с другой стороны. После починки БП неэстетично заматываем корпус изолентой. Или эстетично заклеиваеи клеем для моделей за 60р из любого книжного магазина с отделом канцтоваров. В магазине должны продавать танчики и самолётики для самостоятельной сборки родом из детства. Сейчас почти везде продают.

[[anp/hsw]]

Сомневаюсь, что отгорела только дорожка.

Как минимум при выгорании дорожки такой ширины еще и варистор сдохнет, и возможно пробьет полевик в силовой части.

[-кабельщик-]

[anp/hsw] , она не отгорела (видно ж на фото) - просто оторвалась (сетевой разьем слабо держится на плате).

[xphoenix]

а после повреждения грозой есть смысл пытаться воскресить такие БП? что в них горит и как меняется?

[Adim]

можно но имеет смысл купить новый

[ii_blag]

А если на БП подали 2 фазы вместо фазы-ноль, возможно подчинить?

[[anp/hsw]]

Возможно. Вопрос в том, как дешево вы найдете комплектуху.

Две фазы - это скорее всего сдохшие: варистор, силовой ключ, шим, первичка трансформатора. Если стоял адекватный автомат - то возможно только варистор.

Также список в худшем случае может пополниться электролитом, входным диодным мостом, фильтром помех.



Начните с поиска обугленых (и короткозамкнутых, но целых снаружи) деталей в БП.

[Adim]

А если на БП подали 2 фазы вместо фазы-ноль, возможно подчинить?

конденсатор 400 вольт 22 мкф сразу под замену

[Ferdin]

А если на БП подали 2 фазы вместо фазы-ноль, возможно подчинить?

можно но имеет смысл купить новый

))

[-кабельщик-]

А если на БП подали 2 фазы вместо фазы-ноль, возможно подчинить?

конденсатор 400 вольт 22 мкф сразу под замену

Да чего ему (кондеру) сделается? Практически мгновенный пробой ключа и сгорание предохранителя.



У меня не было ни одного неисправного БП UBNT в руках, дайте кто-нить фото с другой стороны платы, нарисую схему и напишу методу ремонта.

[Adim]

Да чего ему (кондеру) сделается? Практически мгновенный пробой ключа и сгорание предохранителя.

недавно на одном доме пропал линк ...вернее то потухнет то погаснет...))) после выезда и осмотра...диагноз сгорел блок питания 2108 и блок питания локи. Естесно заменили на новые и то и то...далее после разборки самих блоков был диагноз замена конденсаторов на высокой части. После ремонта вернули встрой

[-кабельщик-]

Adim, расскажите детально (как можно более), что было с конденсатором.

[sol]

К стати, да. Был у меня БП +5 и +12 от внешнего бокса под 3.5 дюймовый хард. Глюк был странный. При чтении - всё найс. Хоть все 2 тб с харда читай. А вот при записи всё падало на первом мегабайте. Замена всего по очереди, включая коробку (их у меня три одинаковых) не помогла. Виновником оказался БП, он в заменах не учавствовал. Причём, конкретным виновником оказался кондёр в высокой части. Внешние признаки - он был "слегка беременный". Надрезы на жопе были выпучены и один надрез чуть-чуть подвскрыт. Кондёр 48 мкф х 400 в. Замена его одного на аналогичный решила вопрос с записью на винт. Сам за 15 лет плотного радиолюбительского стажа видел такое впервые. Обычно "взрываются". БП на ТопСвитч в кейсе ТО-220. Обратноход.

[Constantin]

Сам за 15 лет плотного радиолюбительского стажа видел такое впервые.

подобная болячка "чуть чуть беременный" кондер или несколько на матерях в питании проца понуждали комп непроизвольно и неожиданно для юзера перегружаться....)))



так что если бы на своем БП еще бы почитали с НДД с месячишко то контер бы и разродился в привычном для вас виде. ))

[yKpon]

спрошу здесь, буду краток

в одном месте надо запитать RB911G-5HnD и SXT-Lite2, один блок потянет от UBNT?

[XerxeS]

Смотря какой. По потребляемой мощности посмотрите и возьмите на 25% мощнее. У УБНТ же БП не один.

[sol]

подобная болячка "чуть чуть беременный" кондер или несколько на матерях в питании проца понуждали комп непроизвольно и неожиданно для юзера перегружаться....)))

Это мы в курсе. Паяно их мешками. Тут изюм в том, что кондёр-то стоИт по высокой части.

[Adim]

расскажите детально (как можно более), что было с конденсатором.

Внешние признаки - он был "слегка беременный". Надрезы на жопе были выпучены и один надрез чуть-чуть подвскрыт

тож самое...замена решила проблему полностью конденсатор был на 22 мкф 400 вольт, по низкой части всё нормально, в отличии от блока питания свича 2108 где конденсаторы и по высокой и по низкой вспухшие

Edited September 30, 2013 by Adim

[sol]

Воблин. Новая болезнь вырисовывается... Оплодотворение РАО ЕЭС конденсаторов на высокой стороне импульсников...

[yKpon]

Смотря какой. По потребляемой мощности посмотрите и возьмите на 25% мощнее. У УБНТ же БП не один.

щас стоит убнт-шный от аиргрида и питает карточку, хотелось бы на тот же повесить SXT

в нескольких местах такой блок без проблем тянет SXT + свитч

Edited September 30, 2013 by yKpon

[XerxeS]

RB911G-5HnD потребляет 11W максимум, SXT-Lite2 - 8W (0,38А, 24VDC у него БП, т.е. 9,12Вт), вместе эти устройства потребляют 19Вт, а с запасом в 25% - около 24Вт, т.е. БП вам нужен на 1А 24В, а у Грида М2 БП 24 Вольта 0,5А, потому-то у вас свич с SXT работал. Ставить в вашем случае его на эти 2 устройства - испортить БП/911/СХТ (там как карта ляжет, но БП скорей всего помрет).





[yKpon]

понял спасибо, буду ставить второй блок тогда
