Как я спалил две антенны "INFINET" Ответ найден!

Добрый день! Хотя для кого он добрый а для кого то нет)

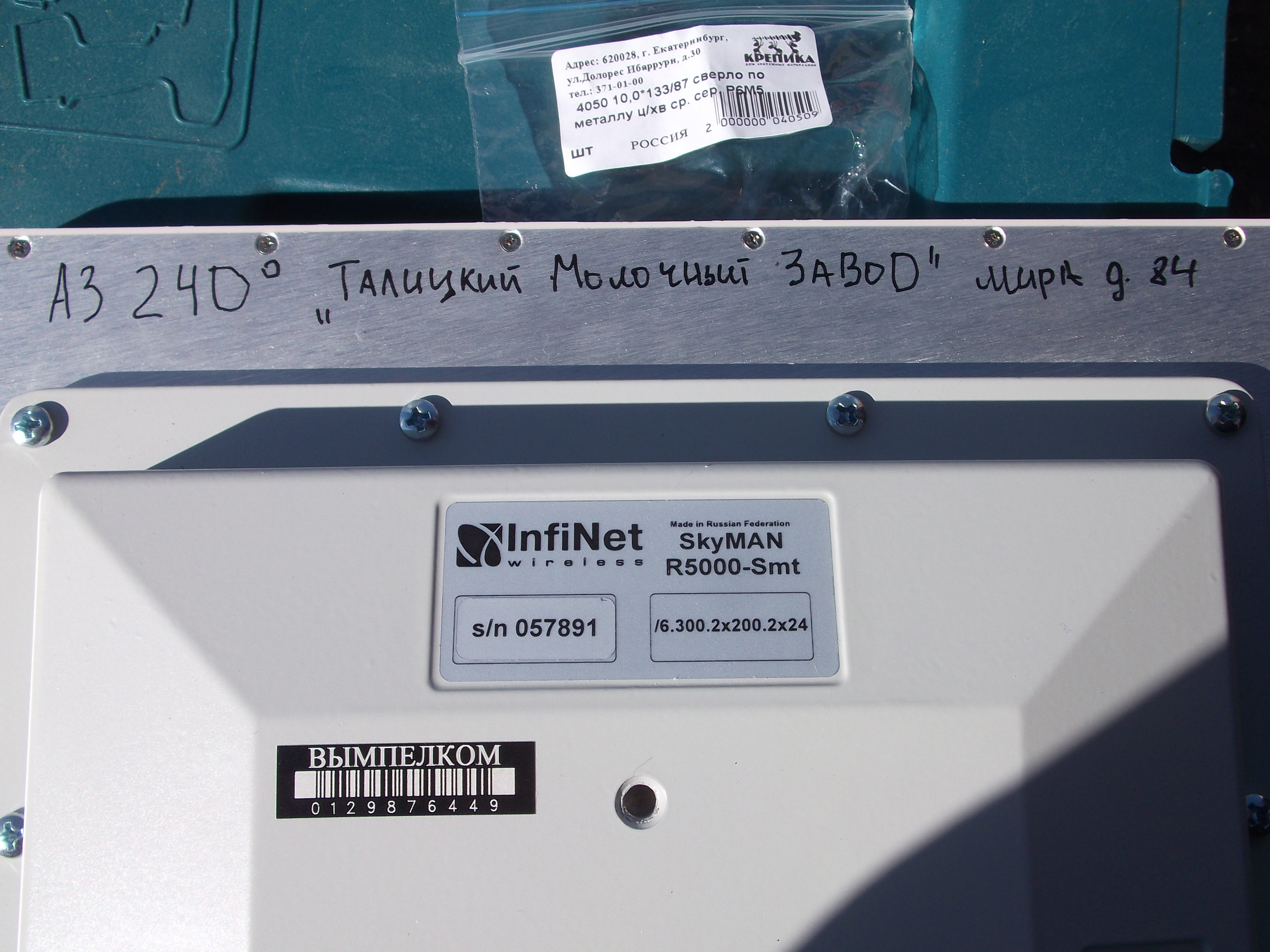

Случилась со мной БяДа. Спалил две антенны Инфинет R 5000 SMT, одну за другой через день

Как все было. Нужно было организовать точку-точку

Получаем две антенны, одна запаковано, другая бу но с виду нулевая, да да еще при получении нужно было проверить. Едем монтируем, первый монтаж был с ответной часть где узел БС. Монтируем FTP 5-e, все как положено в первую очередь делаем заземление как самой антенны так и трубостойки все на контур заземления рабочий. Внизу монтирую БП IDU-LA post-106780-013119700 1379058051_thumb.jpg подключаю его в ИБП постоянного напряжения 48 вольт, заземление БП так же выполняю одножильным 4мм (медь) Снизу кстати коннектор ставим с заземлением. Подаю напругу и тишина... В первую очередь падает подозрение на БП, к сожалению тестера с собой не было, беру клиентскую антенну (запомните, это важно) и втыкаю его снизу, вау ля все работает как положено, перепроверяю обжим сверху, снизу, да да с собой тоже не оказалось тестера кабельных сетей. Тащим на верх рабочую антенну, тишина, кабель был новый, нигде не пережимали не перегибали, снимаем поставленную антенну и тащим в низ, втыкаем и тишина, беру еще из комплекта 24/200 в блок проверяю им, тишина, ну что ж делать едем менять. Фото пациента post-106780-092594900 1379058036_thumb.jpg

Не теряя времени монтируем со стороны клиента, перед тем как все повесить обжимаем снизу и делаем тестовое подключение, все поднимается. Монтаж выполнен, гоним за новой антенной.

Меняем кабель с антенной на ответке (БС), но перед тем как кабель новый проложить делаем тестовое подключение ноут-маршрутизатор, физика есть, все замонтировали, втыкаем пачкорд и капец, искры черный дым, по первому осмотру все практически дорожки выгорены, антенна точь в точь такая же. Шок... Если чесн, даже и понять не можем в чем проблема т.к буквально вчера проверяли на этом блоке клиентскую антенну и все работало, обжим проверяем все как положено.

Звоню местным инженерам инфинета, говорят у блока входное РАБОЧЕЕ НАПРЯЖЕНИЕ от 9 до 56 вольт постоянки, и с этой антенной они дружат, хотя указал на тот момент что я мог перепутать полярность при подключении, но как я ее мог перепутать если клиентская такая же антенна работала а другая сгорела.

Собственно сейчас будем только монтировать на стандартном блоке 24/220 который идет в комплекте

Кстати вскрытие пациента (у того что сгорели все дорожки на входе) в сервисном центре Инфинета показал, что сгорел диодный мост, ремонт баксов на 150-200

Первую антенну еще не показывал но по первому виду запаха нет, все в порядке, понесу на сл недели в сервисноый центр инфинета, посмотрим что скажет вскрытие.

Что скажите величайшие умы? Где лоханулся? Скажите кабель, но как? КЗ? трасса всего 40 метров без перегибов и прочего, прям с барабана раскатали. Едем в понедельник, возьму с собой тестер кабельных сетей.

Изменено пользователем Bandit

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Работал с данным типом InfiNet там питание только 24 вольт в комплекте и напряжение нельзя повышать, 48 идёт в комплект секторных точек.

Вполне возможно сжёг этим блоком.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вполне возможно сжёг этим блоком.

Повторюсь, разговаривал лично с инженерами инфинета, сказали допустимо, да и в мануале написано что можно

А 48-56 идет у серии Mmx

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так у вас серия Smt. не зря в комплект вложили PoE 24v.

Возможно инженер инфинета не разобрался, принеси ему антенну и БП 48v и лично покажи как они горят.))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Возможно инженер инфинета не разобрался, принеси ему антенну и БП 48v и лично покажи как они горят.))

Было предложено, но сказали у нас только 24 в есть)) Отмазались типа))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот что мне ответили на форуме инфинета:

Первое, на что я обратил внимание при вскрытии пациента - поврежден разъём для подключения кабеля снижения. Это уже наводит на подозрение. Дальнейшее вскрытие показало что сгорели элементы источников питания самой платы (прогорели дорожки во внутреннем слое, обуглились радиоэлементы). Вы пишете, что с собой у вас на монтаже не было ни тестера (в простонардье - ЦэШки), ни кабельного тестера. Увы, это очень сильно смахивает на ошибку монтажа: хотя бы потому, что вы не смогли проверить полярность подключения, ни напряжение на выходе БП. Более того, вам нечем было проверить уже обжатые коннектораы на обоих концах кабеля снижения. Теперь подробнее о заземлении: кабель снижения ДОЛЖЕН ЗАЗЕМЛЯТЬСЯ В ОДНОЙ ТОЧКЕ на рабочий контур заземления. Это написано в ПУЭ, в любом издании. Устройство некторым образом защищено подобных ошибок: в момент подачи повышенного напряжения на устройство (вы называете его "антенной"cbs_wink.gifпроисходит шунтирование (замыкание) питающих цепей между собой и отвод потенциала на заземляющую шину. Цепи питания шунтируются до тех пор, пока не прекратится подача повышенного напряжения (разумеется, в переделах разумного). Инжекторы типа IDU-CPE (24В), IDU-BS (56В), IDU-BS-G (56В) КЗ на линии цепей питания, уходят в защиту (т.е. подача напряжения питания +24...56В прекращается) до тех пор, пока не будет устранено КЗ в кабеле. Что могло произойти у вас на объекте: вы подключили к IDU-LA источник питания стороннего производителя, по каким-то причинам цепи питания устройства замкнулись на землю (произошло аварийное шунтирование, о чем я говорил выше). Однако источник питания продолжал выдавать напряжение питения несмотря на КЗ в линии, отчего и произошло все то, что было выявлено при вскрытии устройства.

Изменено пользователем Bandit

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мало того что подали напряжение вдвое больше, еще и без защиты по току. Результат на лицо. Возьмите на работу специалиста...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Но это еще не все... Продолжение следует, кому интересно читайте тут http://support.infinet.ru/Forums/technicalIssues/0573234428022?b_start:int=0#878997070136

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если я не ошибаюсь то выходит так. На Билайне и всех других опсосов контур заземления + А инфинет говорит что некоторые модели у них помирают если заземлить на контру на котором используется схема с +

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так у вас серия Smt. не зря в комплект вложили PoE 24v.

Возможно инженер инфинета не разобрался, принеси ему антенну и БП 48v и лично покажи как они горят.))



А вот и не горят:



http://www.infinet.ru/broadband-wireless-access-products/model/4/r5000-sm-24-dbi-6ghz/

+9..56В



а вы судя по всему -48В на него дали.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Все выяснили, в мануале не прописано что нельзя землить антенну на контур если на нем -48 именно для smt. Для Mmx это не критично. Инифинет признал ошибку, обещали исправить. Сейчас будем рулиться с заказчиком и ссылаться на что в мануале это не прописано

Изменено пользователем Bandit

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В руководстве по эксплуатации КРАСНЫМ указаны номиналы питания. Инфинет хочет пойти на встречу клиенту, а вовсе не признает свою ошибку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

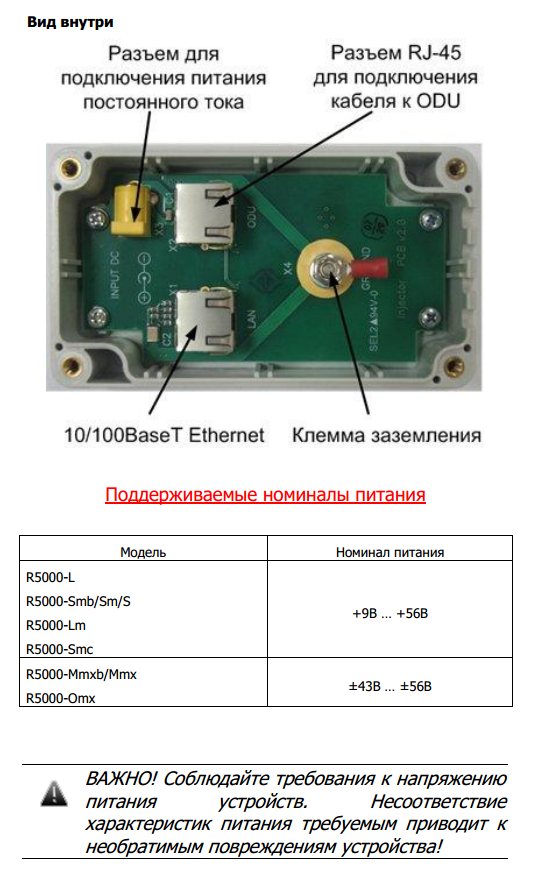

Стоит отличать питание -48В, где положительный потенциал на земле, от +48В, где на земле отрицательный потенциал.



Выдержка из документации в приложении.

post-62119-075462800 1379070571_thumb.png

Изменено пользователем m0sia

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В руководстве по эксплуатации КРАСНЫМ указаны номиналы питания. Инфинет хочет пойти на встречу клиенту, а вовсе не признает свою ошибку.

Вы уж простите но у меня совсем сил не осталось вам разжевать.

Еще раз для особо одаренных. Приче тут номиналы питания товарищи, вы глаза розуйте, че по вашему в инфинете дебилы сидят которые вот так признали свою ошибку?!

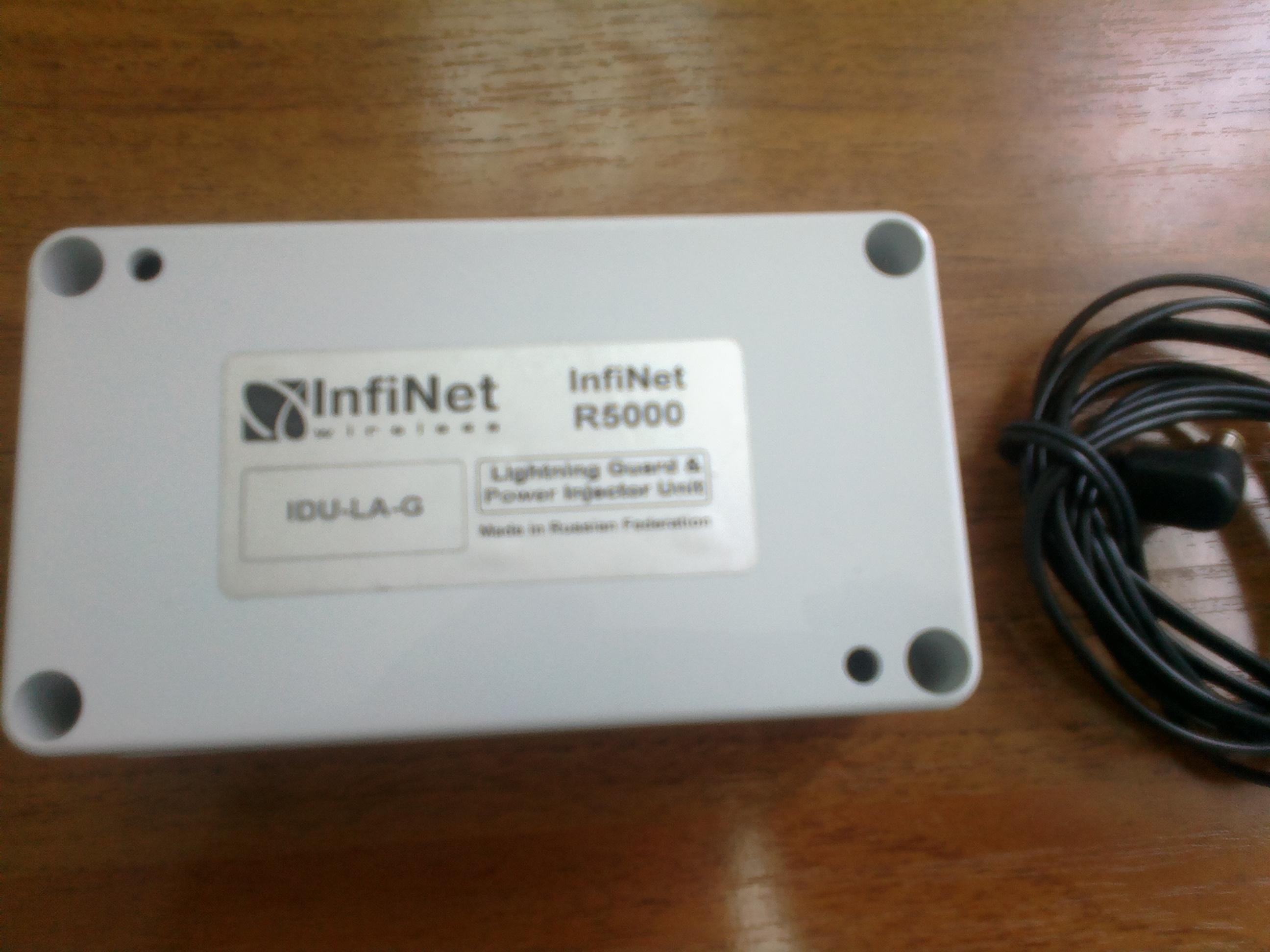

Дано ИБМ постоянки 48 вольт, дан БП IDU LA, антенна Smt

На контуре Билайна присутствует - 48 вольт (по простому там тупо ++++++)!!!!!!!

БП ПОДДЕРЖИВАЕТ ВХОД РАБОЧИЙ ОТ 9 ДО 56 ВОЛЬТ, СООТВЕТСТВЕННО И АНТЕННА РАБОТАЕТ В ЭТОМ ДИАПАЗОНЕ, ЧТО ЕЩЕ НЕ ПОНЯТНОГО?!

а сгорела потому что произошло КЗ так как производитель заложил на данном типе антенны заземление через ++++++ и соответственно на контуре тоже ++++++

А не сгорела клиентская антенна лишь по тому что я ее не землил когда в сайте подключал.

Еще есть особо одаренные? А то тут люди уже отличились

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Первое, на что я обратил внимание при вскрытии пациента - поврежден разъём для подключения кабеля снижения. Это уже наводит на подозрение.

В подтверждение

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В руководстве по эксплуатации КРАСНЫМ указаны номиналы питания. Инфинет хочет пойти на встречу клиенту, а вовсе не признает свою ошибку.

Вы уж простите но у меня совсем сил не осталось вам разжевать.

Еще раз для особо одаренных. Приче тут номиналы питания товарищи, вы глаза розуйте, че по вашему в инфинете дебилы сидят которые вот так признали свою ошибку?!

Дано ИБМ постоянки 48 вольт, дан БП IDU LA, антенна Smt

На контуре Билайна присутствует - 48 вольт (по простому там тупо ++++++)!!!!!!!

БП ПОДДЕРЖИВАЕТ ВХОД РАБОЧИЙ ОТ 9 ДО 56 ВОЛЬТ, СООТВЕТСТВЕННО И АНТЕННА РАБОТАЕТ В ЭТОМ ДИАПАЗОНЕ, ЧТО ЕЩЕ НЕ ПОНЯТНОГО?!

а сгорела потому что произошло КЗ так как производитель заложил на данном типе антенны заземление через ++++++ и соответственно на контуре тоже ++++++

А не сгорела клиентская антенна лишь по тому что я ее не землил когда в сайте подключал.

Еще есть особо одаренные? А то тут люди уже отличились





Вы ошибаетесь.

Как уже написали выше, у билайна схема -48V.

Это означает что плюс у вас на самой мачте.

Вы должны были подсоединить его к плюсу IDU-LA и устройство не заземлять.

А вы воткнули землю на мачту. Получили КЗ, спалив диодный мост.

Это какбэ понятно любому человеку, который учил физику в 9 классе.



Раз не взяли цэшку и не проверили все - ну сами себе злобный буратино =)

На ошибках учатся)

В следующий раз будете читать мануал и брать с собой тестер)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А что инфинет за такие деньги не мог предусмотреть защиту оборудования? Блок питания который отключается при замыкании или превышении нагрузки, а в оборудовании защиту от переплюсовки?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А что инфинет за такие деньги не мог предусмотреть защиту оборудования? Блок питания который отключается при замыкании или превышении нагрузки, а в оборудовании защиту от переплюсовки?



Дак, на базе оно все есть.

Там схема от земли отвязана.



Инфинетовские стандартные блоки питания (IDU) при КЗ уходят в спячку и перестают питать устройства.

В данном случае питали через LA, то есть без всякой защиты от КЗ.

Да еще и закоротили по земле.



Короче, предохраняться надо))



А по стоимости... Давайте учитывать и других вендоров. И требования. И технические параметры. Оборудоввние свою стоимость отрабатывает как и любое другое оборудование. Инфинет это не бюджетный сегмент, как, например, юбикути.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Инфинет это не бюджетный сегмент, как, например, юбикути.

Наверно MAXBridge тоже не бюджетный сегмент c PoE от Ubiquiti на 48вольт.)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Это означает что плюс у вас на самой мачте.

Да ну?

Вы должны были подсоединить его к плюсу IDU-LA

Вы устройство то видели? Вы в курсе как подключается? Обжимается пачкорд и втыкается, к какому по вашему + я должен был его подключать? Я подключал согласно схеме блока, обжал пачкорд и воткнул в разъем ODU

А вы воткнули землю на мачту. Получили КЗ, спалив диодный мост.

Это какбэ понятно любому человеку, который учил физику в 9 классе.

Если у вас с физикой хорошо, вы должны знать что есть системы заземления с + или -

Раз не взяли цэшку и не проверили все - ну сами себе злобный буратино =)

На ошибках учатся)

В следующий раз будете читать мануал и брать с собой тестер)

Судя по вашем постам вы явно не знакомы со спецификой строительства связи, конкретно сотовой и наверное не в курсе что у таких вендров как пасолинк, ебэенд, хуавей и даже радмин нет проблем с заземлением как у инфинета, схемы подключения у них однотипные а итог один, ничего ни где не сгорает при наличии на мачте -48 и заземления оборудования на мачту в отличии от модели инфинета Smt. А что касаемо мануала, еще раз почитайте и посмотрите схему, где подобный нюанс не описан.

Изменено пользователем Bandit

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Инфинет это не бюджетный сегмент, как, например, юбикути.

Наверно MAXBridge тоже не бюджетный сегмент c PoE от Ubiquiti на 48вольт.)



Максбридж нормально поступил прикрутив PoE от убнт, для клиентских устройств - они надежные, проверены временем и выпускаются миллионными тиражами, поэтому дешевые без потери качества.



А вот всякие Инфинеты, Рапиры, Планеты и т.п. любят привязывать к своим блокам питания, которые стоят не адекватные деньги.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Инфинет это не бюджетный сегмент, как, например, юбикути.

Наверно MAXBridge тоже не бюджетный сегмент c PoE от Ubiquiti на 48вольт.)



Максбридж нормально поступил прикрутив PoE от убнт, для клиентских устройств - они надежные, проверены временем и выпускаются миллионными тиражами, поэтому дешевые без потери качества.



А вот всякие Инфинеты, Рапиры, Планеты и т.п. любят привязывать к своим блокам питания, которые стоят не адекватные деньги.



Вы сами же и ответили в начале.



Такие компании как Инфинет не могут позволить себе выпускать IDU большими тиражами. Отсюда и цена. А привязываться к стороннему вендору никто в здравом уме не будет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вы сами же и ответили в начале.



Такие компании как Инфинет не могут позволить себе выпускать IDU большими тиражами. Отсюда и цена. А привязываться к стороннему вендору никто в здравом уме не будет.



Вообще 48 вольт стандарт и блоки не выпускает только ленивый, просто те, кто делают свои блоки питания, привязывают ими к себе. Например сгорел блок инфинета - придется покупать новый у них, с не хилой накруткой в цене, вместо того что бы взять любой другой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вообще 48 вольт стандарт и блоки не выпускает только ленивый, просто те, кто делают свои блоки питания, привязывают ими к себе. Например сгорел блок инфинета - придется покупать новый у них, с не хилой накруткой в цене, вместо того что бы взять любой другой.

Да это не проблема, на БС билайна есть ЭПУ как на 24 так и на 48, у всех остальных в основном 48, так это просто красивее с БП чем просто витуху тыкать в автоматы, да и БП алогичные по характеристикам в свободной продаже ни кто не отменял

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

в чем косяк инфинета - ответил на ихнем сайте... http://support.infinet.ru/Forums/technicalIssues/0573234428022?b_start:int=0#928217950314

так что читаем и учимся... на ошибках и проблемах...
