Прошивка GBIC и SFP модулей

xtrigger
 Share

Recommended Posts

xtrigger

xtrigger

Posted
Posted (edited)

Я смотрю часто на форуме возникают вопросы как прошить GBIC/SFP модули.

Почему то мало внятной информации, более того многие темы где это было описано почему-то удаляются по требованию CISCO. При чем тут Циска до этого форума? И не пошли бы они лесом со своими закидонами.



Это понятно что шить нужно любым программатором поддерживающим I2C протокол и микросхемы 24С01/02, вопрос часто встает куда именно подключаться к каким контактам.

Все это в принципе описано в стандартах, в доках на GBIC и SFP.

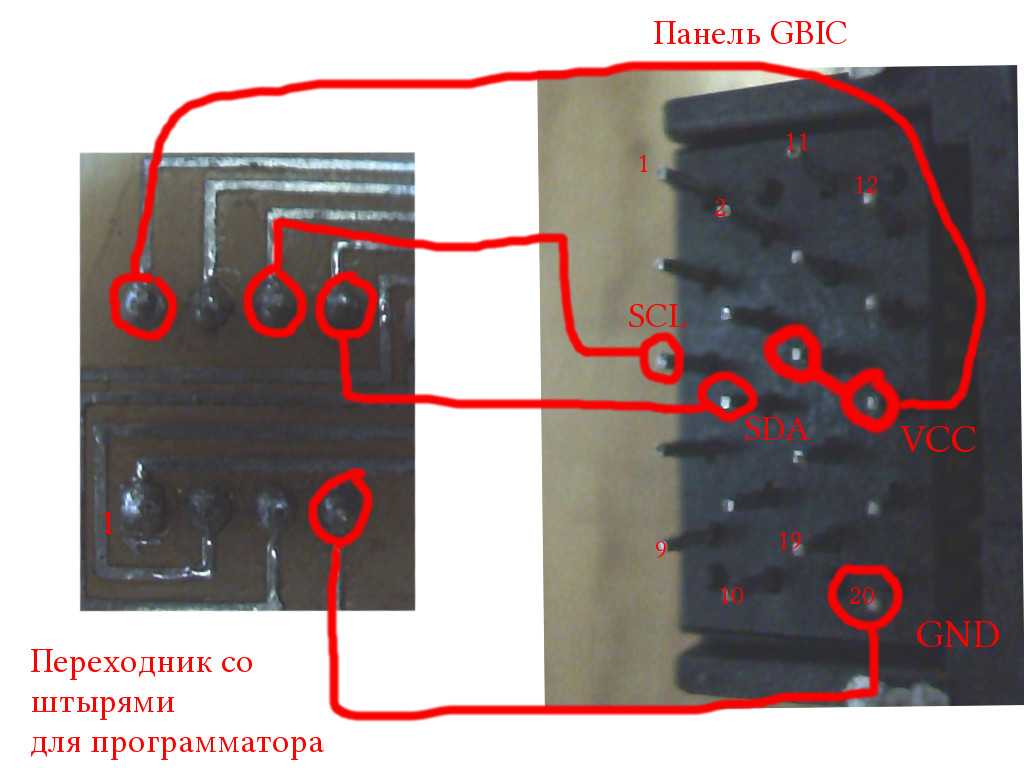

Кому лень копаться в 100 страничном мануале, покажу как я подключал адаптер программатора к модулям.

Ну и собственно понадобится убитый свич с которого можно сковырнуть панельку.

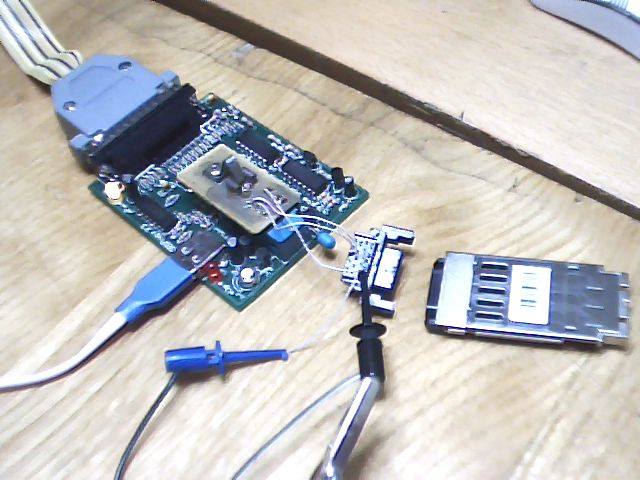

Я использовал программатор SeeProg.

При прошивке GBIC возникла проблема, программатор выдает питание 3.3 вольта, а для модуля надо 5 вольт. Ну пришлось подкинуть внешний блок питания к модулю на 5 вольт.

А вот SFP уже прекрасно питаются от самого программатора с 3.3В



Ну собственно выложу фото и доки-стандарты sff-8053_GBIC и SFF-8472_SFP

post-62943-041988000 1378215011_thumb.jpg

post-62943-059288900 1378215020_thumb.jpg

sff-8053_GBIC.pdf

SFF-8472_SFP.pdf

Edited by xtrigger
xtrigger

xtrigger

Posted
  • Author
Posted

У нас довольно большая сеть и довольно часто приходится шить SFP.

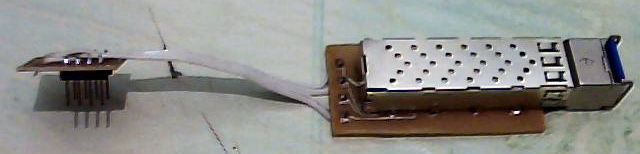

Я не поленился и даже сделал полноценный адаптер на печатной плате.

Кому интересно, печатки в архиве, в формате SprintLayout для печати лазерным принтером и утюгом.

post-62943-005051700 1378221501_thumb.jpg

SFP.zip

xtrigger

xtrigger

Posted
  • Author
Posted

да проще программатор купить, всего 50$ стоит. http://shop.nag.ru/catalog/00007.Avtomatizatsiya-i-monitoring/05629.Mikrokontrollery/08255.Prog-miniUSB

Ну не совсем, он GBIC-и не поддерживает, и кроме того такой программатор собирается для COM порта из 5 деталек за пару часов и за пару долларов.

srg555

srg555

Posted
Posted

а где Вы берёте non-cisco гбики, чтоб их шить? юз-кейсов для гбиков кроме как использование их в c3550 и подобных старичках я не вижу



Ну не совсем, он GBIC-и не поддерживает, и кроме того такой программатор собирается для COM порта из 5 деталек за пару часов и за пару долларов.



Если Вы радиолюбитель. Если же нет, то день-два уйдёт минимум

xtrigger

xtrigger

Posted
  • Author
Posted

а где Вы берёте non-cisco гбики, чтоб их шить? юз-кейсов для гбиков кроме как использование их в c3550 и подобных старичках я не вижу

Это не могу сказать, этим вопросом занимаются админы.

Я спец по "железному" ремонту коммутаторов.

Последний раз приволокли несколько десятков гбиков, значит куда-то используют.

Сейчас буржуи активно списывают и выбрасывают устаревшее железо, предприимчивые дельцы везут это добро в нашу страну и продают за копейки.

  • 4 weeks later...
xtrigger

xtrigger

Posted
  • Author
Posted (edited)

Поскольку ответов на свою просьбу

Можете скинуть десяток прошивок с разными серийниками для GBIC для циски?

я не получил, то взял и сам настрогал этих прошивок.

Там всего лишь нужно подправить последнюю цифру в "Serial number provided by vendor (ASCII)" в 83 байте.

Ну и контрольную сумму блока в 95 байте.

Оригиналом для клонирования стал модуль a-gear_gbic-1g-1sm-1310nm-20sc

Выложу здесь, вдруг кому пригодится.

Прошивки под Cisco с разными серийниками.zip

Edited by xtrigger
  • 4 months later...
Rostislav

Rostislav

Posted
Posted

А может кто-нибудь предложить прошивку для SFP-модулей, чтоб у них появилось чудесное свойство совместимости с прокурвами от HP?

Есть коммутатор HP 2530-8 J9783A , вставили туда китайские SFP 1550/1310nm , индикатор на свитче моргает и все, линк не поднимается, я так понимаю он их отверг.

  • 1 year later...
  • 6 months later...
Texnosochi

Texnosochi

Posted
Posted

У нас довольно большая сеть и довольно часто приходится шить SFP.

Я не поленился и даже сделал полноценный адаптер на печатной плате.

Кому интересно, печатки в архиве, в формате SprintLayout для печати лазерным принтером и утюгом.



Спасибо за схемку, помогла собрать переходник на MiniPRO) Все работает)

  • 3 weeks later...
WY6EPT

WY6EPT

Posted
Posted

Вопрос топик стартеру, а есть схемы для sfp+?

А то ДА кабели возить в наг за пол тыщи вёрст не интересное удовольствие и как всегда надо вчера :)))

  • 1 month later...
xxlsuper

xxlsuper

Posted
Posted (edited)

Спасибо за схемку, помогла собрать переходник на MiniPRO) Все работает)

Тоже интересует схемка такого переходника, и какие особенности при прошивке через MiniPRO, не поделитесь как это реализовать?

Edited by xxlsuper
  • 5 months later...
iavianm

iavianm

Posted
Posted

У нас довольно большая сеть и довольно часто приходится шить SFP.

Я не поленился и даже сделал полноценный адаптер на печатной плате.

Кому интересно, печатки в архиве, в формате SprintLayout для печати лазерным принтером и утюгом.



Спасибо за схемку, помогла собрать переходник на MiniPRO) Все работает)

Подскажите,какой тип флешки указываете в программаторе? спасибо

  • 3 weeks later...
nixx

nixx

Posted
Posted

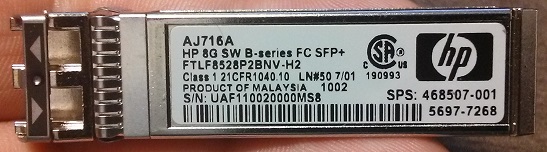

А с такими SFP+ можно что-то сделать полезного? Они у меня только на 1G завелись в Микротиках.

можно пропить/подарить тому, у кого есть fiber channel в работе.

NiTr0

NiTr0

Posted
Posted

попробуйте зашить какой-нить сфп+ прошивкой, если там еепром а не какой-то проц. авось заведется на 10гбит, будет вместо DAC (на большее мультимод не годен ИМХО)

  • 6 months later...
Texnosochi

Texnosochi

Posted
Posted

Долго тут не был. По минипро смотри распиновку 24с02 или 24с01 (длинна не важна). я вытравил переходник сам. в ZIF в притирку входит



В 12.04.2017 в 13:08, iavianm сказал:

Подскажите,какой тип флешки указываете в программаторе? спасибо

Microchip 24c01 обычно

  • 3 months later...
xtrigger

xtrigger

Posted
  • Author
Posted
On 29.04.2017 at 12:03 AM, NiTr0 said:

попробуйте зашить какой-нить сфп+ прошивкой, если там еепром а не какой-то проц. авось заведется на 10гбит, будет вместо DAC (на большее мультимод не годен ИМХО)

Угу, а SFP+ не шьются и даже не читаются.

Ни SeeProg ни MiniPro.

Вскрывал один такой модуль, а там внутри 24с08, снял ее и кинул на панельку, а там еще  помимо данных самого модуля еще присутствует какой-то блок данных, судя по всему микропрограмма для процессора.

И самое главное, в СФП+ выводы микросхемы памяти SDA, SCL больше не подключены напрямую к колодке, а идут в процессор.

То есть выходит стандартные универсальные SPI программаторы уже не катят, нужен какой то спец программатор умеющий общаться с процессором.

Есть идеи что делать?
