Ремонт RB 750 GL

[Stuntrider]

Доброго времени суток всем. Сталкнулся с проблемой. Есть RB 750GL, отработал он 2 года, а недавно он просто не включился. блок питания выдает галиматьбю и борд не запускается. пробывал другой блок притания от такого же поставить - реакции ноль. меряю напругу на входе борда - 2в отключаю блок питания и меряю на нем - 12в. вопрос в следующем - где и какие детали в цепи питания проверить. грешу на диоды. выкинуть его жалко так как дружу с паяльником.

[adron2]

конденсаторы проверяйте. они как раз через два года помирают и вот такие как у вас симптомы.

[Stuntrider]

какие именно? тут только smd. есть схема цепей питания ?

Edited September 3, 2013 by Stuntrider

[Ermak_]

Где же вы, знатоки микротика? Неужели тут нет людей которые дружат с паяльником?

Да, какбы чинить железку стоимостью ~2000руб которая отпахала 2 года и окупилась полностью у меня бы желания не возникло особого, тем более мануалов и документации нет. Именно микротики не ремонтил никогда.

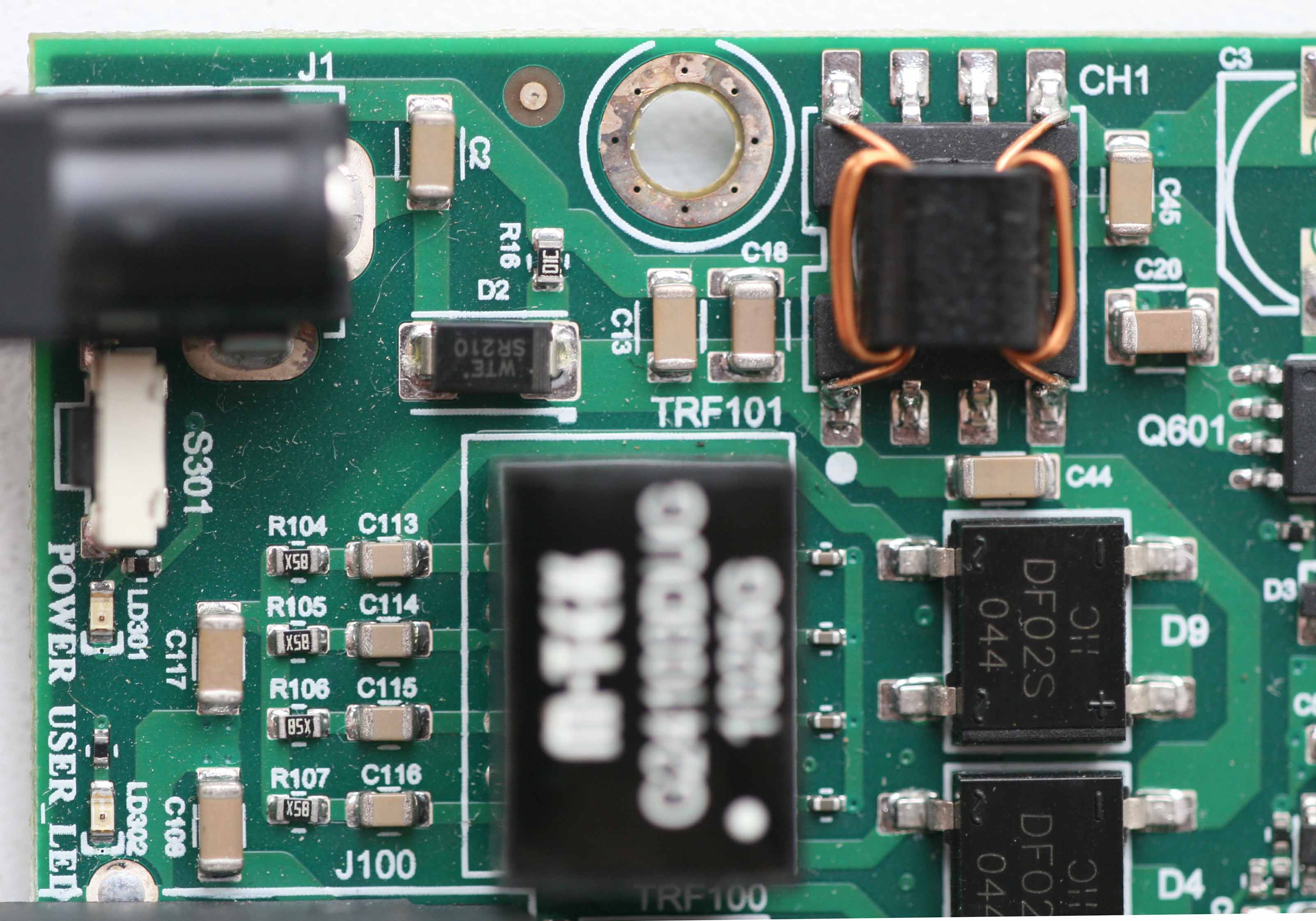

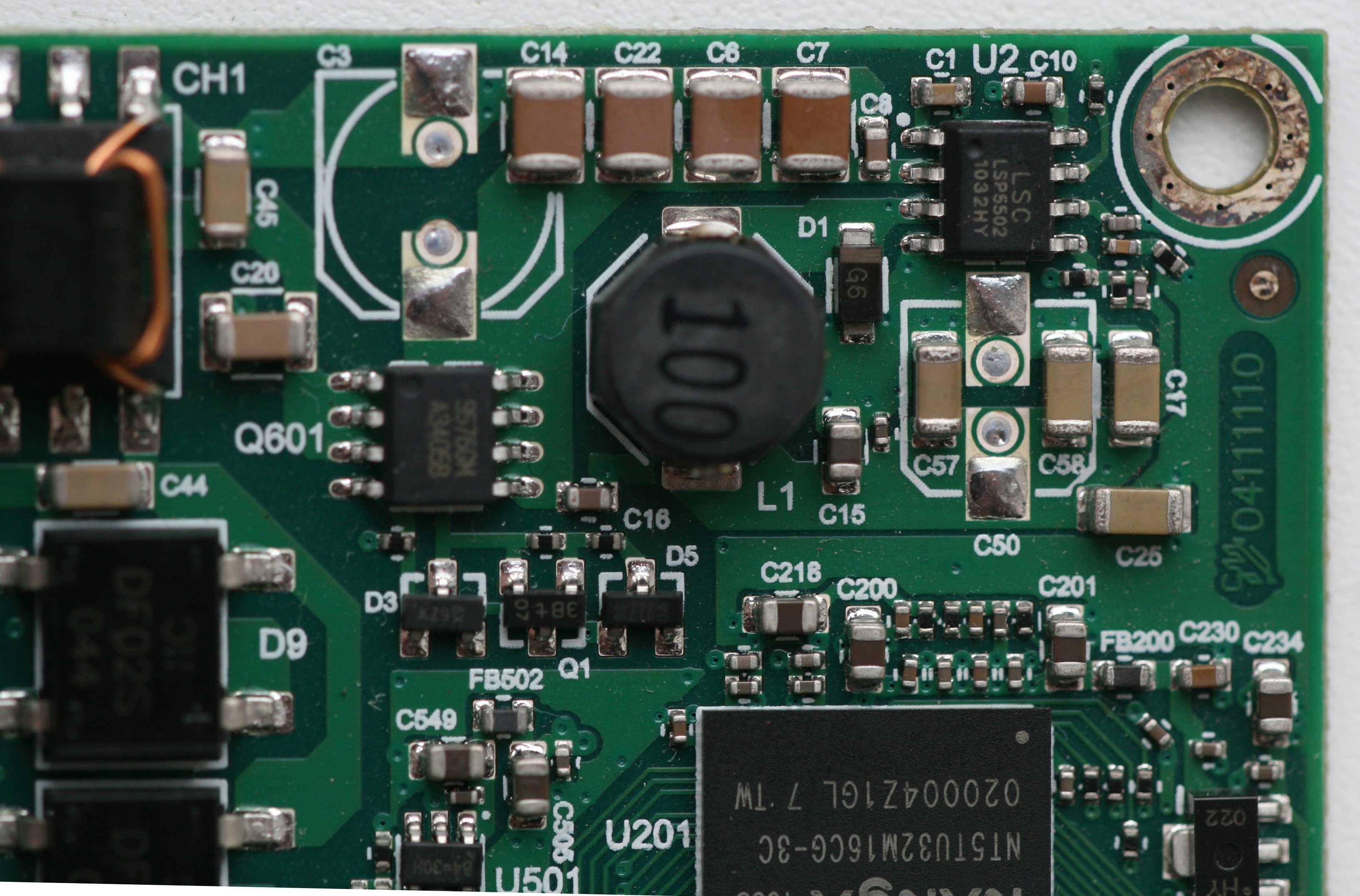

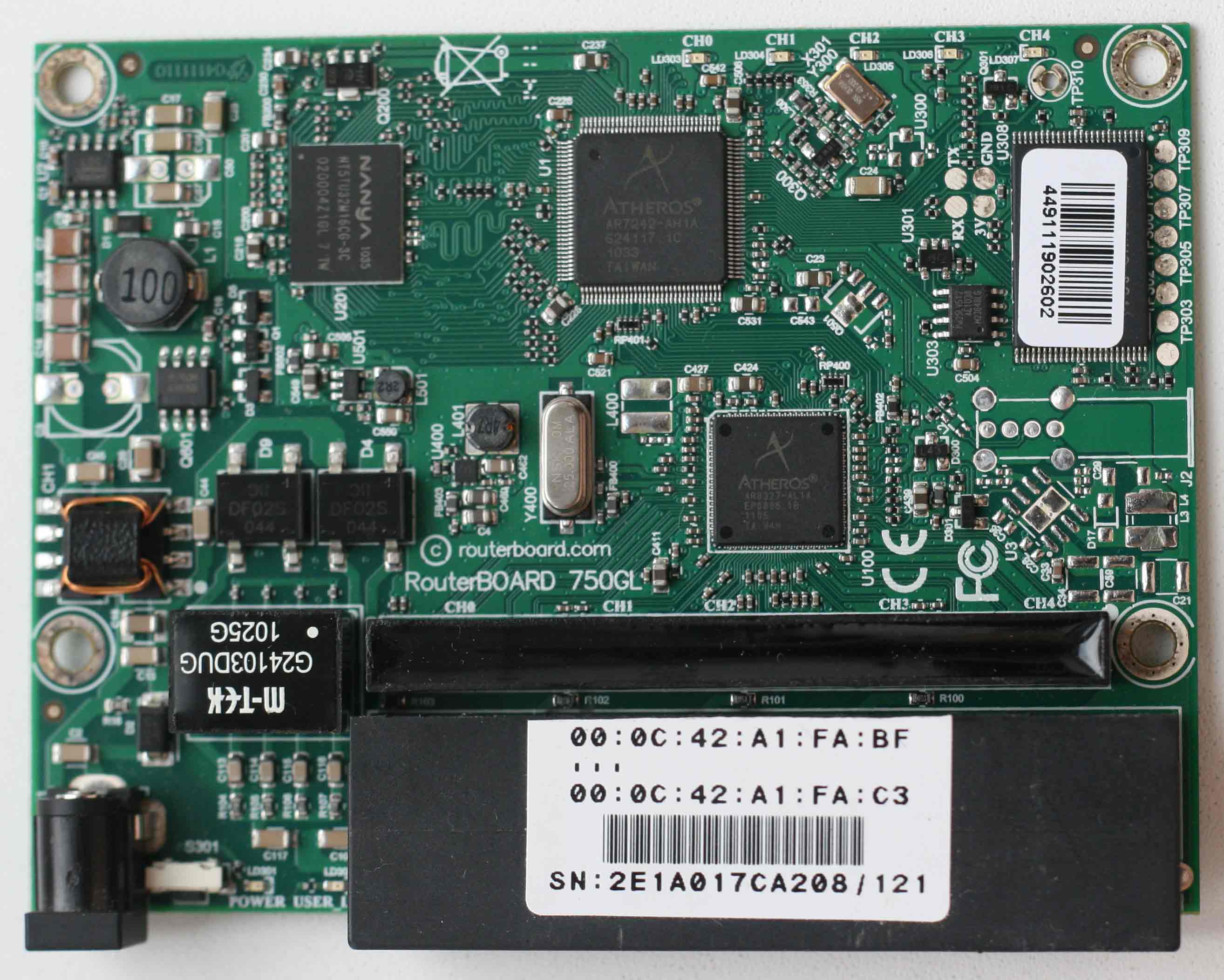

По описанию проблемы могу предположить что накрылась часть с питанием -> второй снимок и немного третий. поэтому плту на подогрев снимать элементы, проверять, ставить обратно. Но помните что за 2000 можно купить новый :)

[Stuntrider]

я все прекрасно понимаю, у меня спортивный интерес. новый уже есть и работает. тут дело принципа.

[sergios50]

проверь напряжения на выходе стабилизаторов ,по даташит получишь инфу, как правило для процессора нужно 3воль, и 1,2v, 5v ,также должно присутствовать

[zoro]

по признакам у вас КЗ- первое что надо проверить где это КЗ

насколько я понял на Q601 собрана защита, надо проверить до нее или после нее КЗ..

[Stuntrider]

Как выяснилось это не мосфет мозг сношал а dc-dc конвертор под маркировкой U2 (LSP5502) после его перепайки микроштык запутился без проблем.
