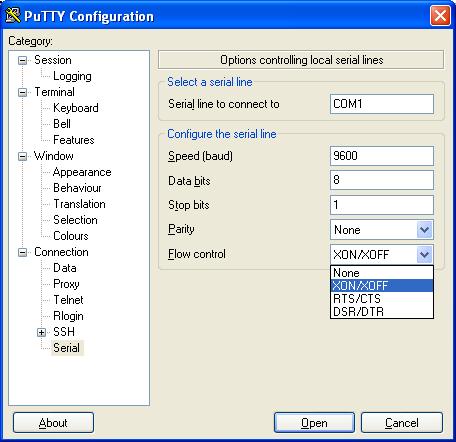

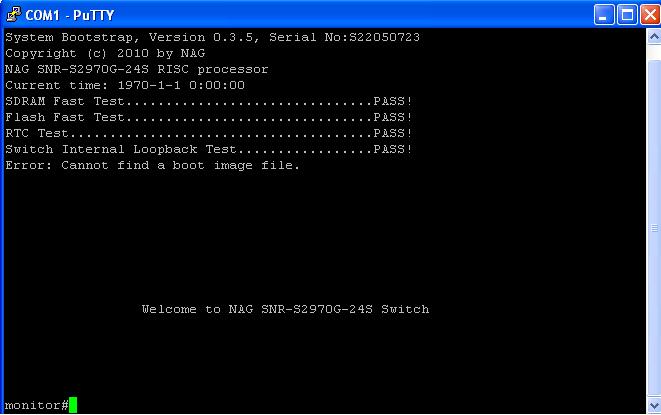

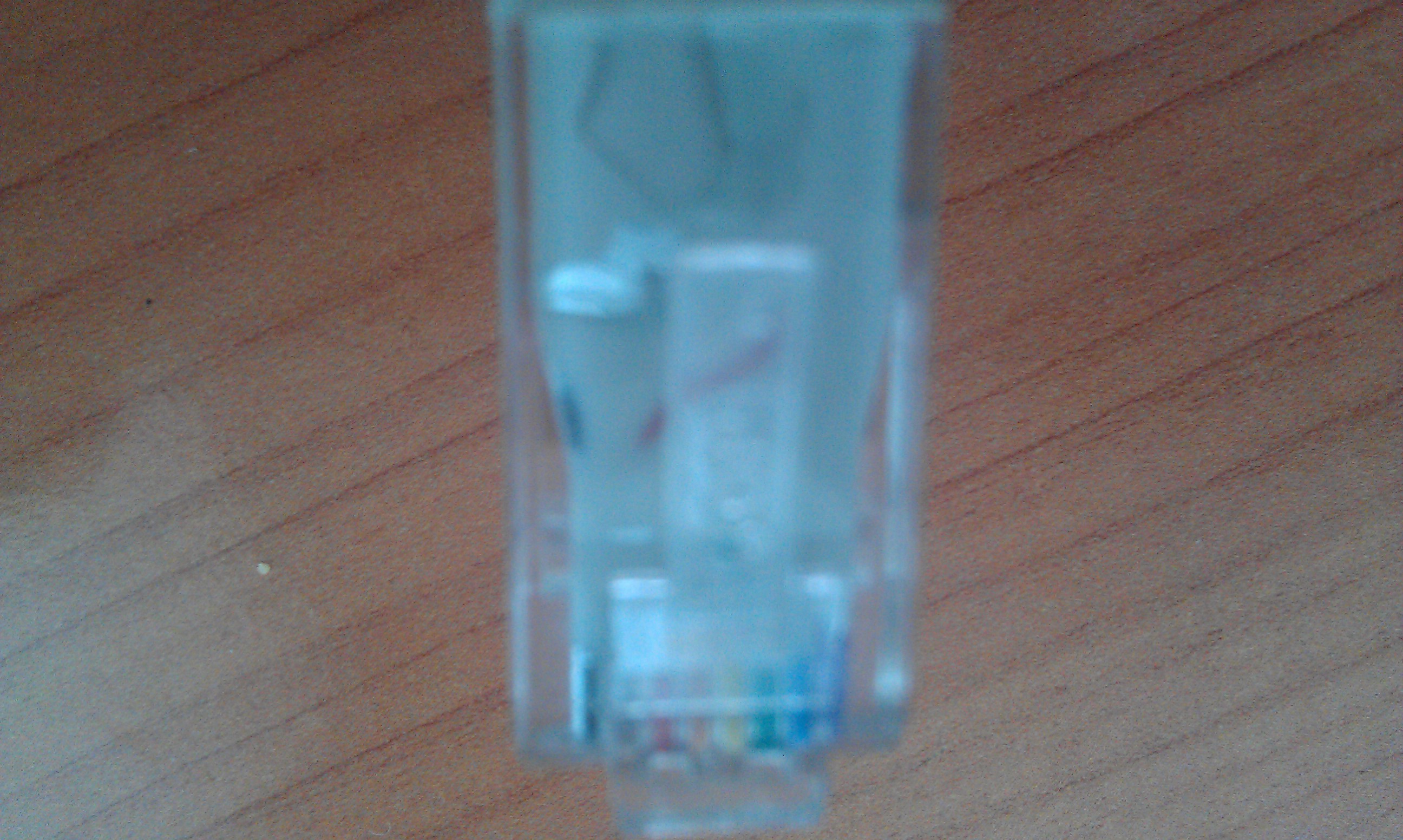

nousaibot Posted September 2, 2013 Posted September 2, 2013 Добрый день! Имеется коммутатор SNR S2970G-24S который нормально функционировал за исключением того что при подключении через com порт коммутатор показывал процесс загрузки но на какие либо команды не реагировал. После неудачной попытки прошить коммутатор была утеряна возможность подключится к коммутатору по ssh теперь нужно как-то заставить com консоль реагировать на команды, сразу скажу что грешу на кабель поскольку был он получен со склада и точной уверенности что он именно от этого коммутатора нет. Настройки подключения к терминалу выглядят так: 9600 бод Нет чётности 8 бит данных 1 бит остановки Если у кого есть идеи прошу поделиться возможно что-то в настойках com подключения. Либо кто знает где взять распиновку поделитесь ссылкой. Что показывает в консоли Распиновка кабеля в принципе ее почти не видно

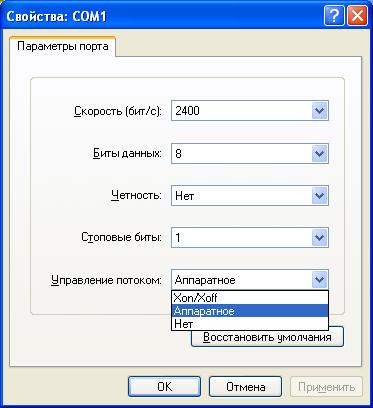

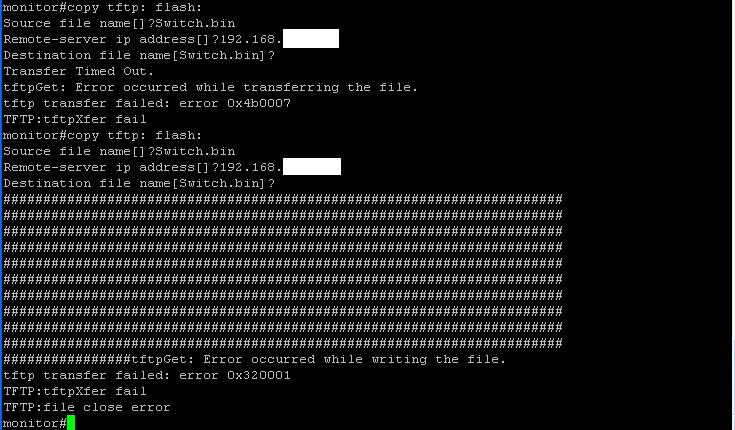

nousaibot Posted September 2, 2013 Author Posted September 2, 2013 (edited) Отключите аппаратное/программное ускорение. Пробовал все варианты и разными программами. __________________________________________________________________________________________________ Долбанное ограничение по количеству сообщений... Пробовал все варианты в том числе и "НЕТ" __________________________________________________________________________________________________ Извиняюсь за такой извращенный вид ответов, но это ограничение на количество сообщений... Огромное спасибо sol перепаял все по мануалу консоль заработала, обновил загрузчик пытаюсь залить прошивку но она что-то не хочет. __________________________________________________________________________________________________ Перепрошил все таки эту скотину, не хотела заливаться прошивка потому что было мала места, после команды format места стала больше и прошивка залилась. Edited September 3, 2013 by nousaibot
sol Posted September 3, 2013 Posted September 3, 2013 Распиновку брать тут: http://data.nag.ru/SNR%20Switches/Installation%20Guide/
UncleDen Posted September 3, 2013 Posted September 3, 2013 Странность заметил - с переходником USB-COM до консоли вообще никак не достучаться. Нормальным "железным" портом - всё ок... Не-SNR адекватно реагируют на переходник.
nousaibot Posted September 4, 2013 Author Posted September 4, 2013 Всем спасибо за помощь! С вашей помощью проблему решил. С функционалом у s2970g-24s по моему не очень, есть такая интересная вещь как ethertype можно зарезать все кроме PPPoE Имел дело с реализацией на EDGE-CORE бывает очень полезной, жаль что в SNR-S2970G-24S не реализовано.
