Vlan untag на Микротике

[Kamp]

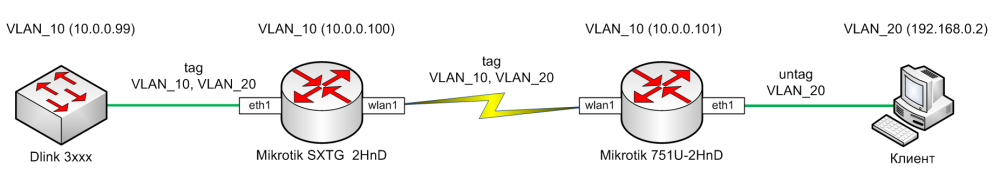

Есть свитч Dlink, с порта которого идут в порт eth1 SXTG 2HnD два тегированных vlan: vlan_10 (id: 10, подсеть 10.0.0.0/24) и vlan_20 (id: 20, подсеть 192.168.0.0/24). В SXT созданы два бриджа: 1) bridge-trunk (входит wlan1 и eth1); 2) bridge-managment (входит vlan_10 и прописывается ему ip 10.0.0.100). Дальше по Wi-Fi тегированный трафик уходит на RB751U-2HnD.

Нужно на RB751U vlan_20 растегировать и отправить нетегированный трафик на порт абонента. Подскажите как настроить RB751U под мои нужды?

[kosmich7]

Принять Тег по радио, и выдать как удобно по проводу,

в противном случае поднять тег на эзернете и на L2 свиче снять тег :)

[saaremaa]

Настройка тегированных веланов с возможностью управления беспроводными точками для начала.

Общая концепция:

1. Dlink отдает 2 vlan транком.

2. SXTG принимает vlan10+vlan20 на eth1. Создаете bridge-wds и добавляете в него eth1 и динамически wlan1 (настраиваете что-бы он автоматически добавлялся в bridge-wds при установке радиоканала между SXTG и 751 ). На bridge-wds вешаете интерфейс влан(vlan-10) управления и даете ему ip+gw.

3. 751 принимает на wlan1 vlan10+vlan20. Создаете bridge-wds и добавляете в него динамически wlan1 (настраиваете что-бы он автоматически добавлялся в bridge-wds при установке радиоканала между SXTG и 751 ). На bridge-wds вешаете интерфейс влан(vlan-10) управления и даете ему ip+gw и отдельный влан(vlan-20). Далее создаете еще один bridge-vlan20 и добавляете в него vlan-20 из bridge-wds и eth порт клиента.



Сложно въехать, но потом будет легче.

Edited August 26, 2013 by saaremaa

[Kamp]

Принять Тег по радио, и выдать как удобно по проводу,

в противном случае поднять тег на эзернете и на L2 свиче снять тег :)



В том и дело, что на RB751U навешиваю vlan_20 на wlan1, создаю бридж, в котором порт eth1 и vlan_20. Такой настройкой трафик до компьютера клиента не проходит. Но если навесить ip на vlan_20, то с самого роутера пинги проходят во внешнюю сеть.



Настройка тегированных веланов с возможностью управления беспроводными точками для начала.

Общая концепция:

1. Dlink отдает 2 vlan транком.

2. SXTG принимает vlan10+vlan20 на eth1. Создаете bridge-wds и добавляете в него eth1 и динамически wlan1 (так как он работает в wds). На bridge-wds вешаете интерфейс влан(vlan-10) управления и даете ему ip+gw.

3. 751 принимает на wlan1 vlan10+vlan20(bridge-wds). На bridge-wds вешаете интерфейс влан(vlan-10) управления и даете ему ip+gw и отдельный влан(vlan-20). Далее создаете еще один bridge-vlan20 и добавляете в него vlan-10 из bridge-wds и eth порт клиента.



Так тоже делал, с клиентского компьютера пинги не проходят, но если этот же ip (как и на клиентском компьютере или другой с той же подсети) навесить на vlan20, то пинги во внешку проходят с роутера.

Edited August 26, 2013 by Kamp

[saaremaa]

Так тоже делал, с клиентского компьютера пинги не проходят, но если этот же ip (как и на клиентском компьютере или другой с той же подсети) навесить на vlan20, то пинги во внешку проходят с роутера.

Странно, у нас работает. Я немного поправил свое сообщение. Попробуйте так.

[kosmich7]

В том и дело, что на RB751U навешиваю vlan_20 на wlan1, создаю бридж, в котором порт eth1 и vlan_20. Такой настройкой трафик до компьютера клиента не проходит. Но если навесить ip на vlan_20, то с самого роутера пинги проходят во внешнюю сеть.

еще раз обьясняю, "Но если навесить ip на vlan_20, то с самого роутера" правильно так и должно быть !

чтоб выдать 20vlan на эзернете нужен L2 свич ! иначе на эзернете поднимаете любую подсеть кроме той что в 20влане !

Потому что с езернета трафик идет с тегом, тег нужно снять ! снять легче всего свичем ! или другой подсетью на езернете ! но это уже не прозрачный бридж будет.

и например в 7ке при наличии сетевой умеющей вланы будет инет !



saaremaa уверены что у вас так-же ? чем тег снимается у вас ?

[saaremaa]

У нас стоит БС RB433L на него приходит 2 vlan trunk (управление и данные пользователей) клиентом Sextant за ним клиентские ПК.

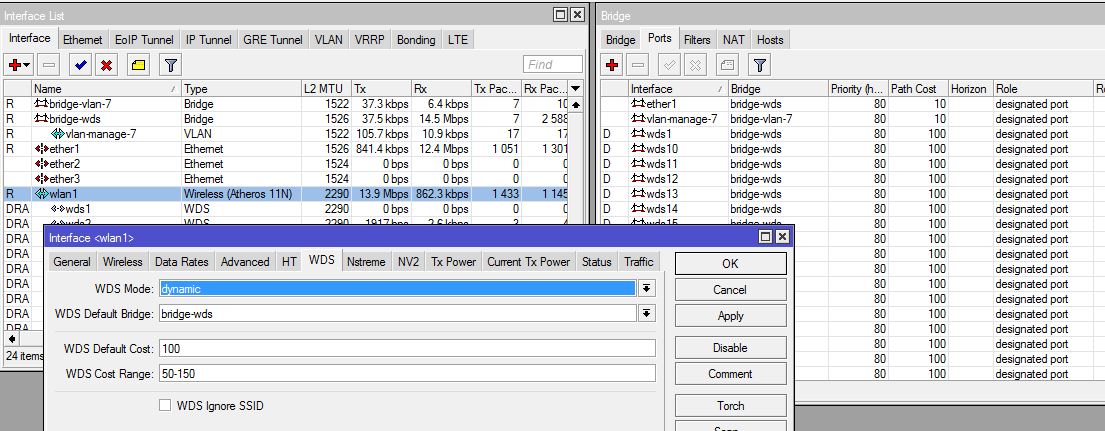

Настроено как я Выше писал. Тэг снимается на секстанте (режим wds)в бридже. Скриншоты прилагаю.

Клиенты получают ip от DHCP в пользовательском vlan.

Edited August 26, 2013 by saaremaa

[kosmich7]

А нужно "Далее создаете еще один bridge-vlan20 и добавляете в него vlan-20 из bridge-wds и eth порт клиента"

Edited August 26, 2013 by kosmich7

[saaremaa]

А нужно "Далее создаете еще один bridge-vlan20 и добавляете в него vlan-20 из bridge-wds и eth порт клиента"

У меня так и написано в исправленном.

[Kamp]

В том и дело, что на RB751U навешиваю vlan_20 на wlan1, создаю бридж, в котором порт eth1 и vlan_20. Такой настройкой трафик до компьютера клиента не проходит. Но если навесить ip на vlan_20, то с самого роутера пинги проходят во внешнюю сеть.

еще раз обьясняю, "Но если навесить ip на vlan_20, то с самого роутера" правильно так и должно быть !

чтоб выдать 20vlan на эзернете нужен L2 свич ! иначе на эзернете поднимаете любую подсеть кроме той что в 20влане !

Потому что с езернета трафик идет с тегом, тег нужно снять ! снять легче всего свичем ! или другой подсетью на езернете ! но это уже не прозрачный бридж будет.

и например в 7ке при наличии сетевой умеющей вланы будет инет !



saaremaa уверены что у вас так-же ? чем тег снимается у вас ?



Хотелось бы все это сделать на одном устройстве. Также делал бридж, куда добавил все eth порты роутера и поднял на нем dhcp (192.168.1.0/24). Добавил правило NAT, где внешний интерфейс был сам vlan20 с навешанным ip (192.168.0.2) и выбран Маскарад. С роутера также во внешку пинги проходят, с компа за натом пинги во внешку не идут.

[yKpon]

тысяча извинений топикстартеру, спрошу здесь =)

давно проблема с vlan-ами, схема простая, мост точка-точка, на первую точку на ether1 приходят tagged vlan управления (id 777) и клиенский tagged (id 51) объявленый untagged на wlan1, всё, сквозного бриджа нет, вот конфиг

/interface bridge
add l2mtu=1594 name=bridge1
add l2mtu=1590 name=bridge-vlan777
/interface vlan
add interface=ether1-local l2mtu=1594 name=vlan51L vlan-id=51
add interface=ether1-local l2mtu=1594 name=vlan777L vlan-id=777
add interface=bridge1 l2mtu=1590 name=vlan777W vlan-id=777
/interface bridge port
add bridge=bridge1 interface=vlan51L
add bridge=bridge-vlan777 interface=vlan777L
add bridge=bridge-vlan777 interface=vlan777W
/ip address
add address=10.1.0.3/21 interface=bridge-vlan777

с 51-ым виланом проблем нет, а вот в управлении (777) 10.1.0.3 со стороны сервера не пингуется, само управление дальше проходит и я могу заходить на клиентские устройства, так же по arping никакого ответа нет от всех устройств в этом вилане

как только я выключаю из бриджа bridge-vlan777 интерфейс vlan777W сразу появляется ответ от 10.1.0.3 и по ping и по arping, включаю - пропадает

со стороны дальней точки ответ от 10.1.0.3 отличный

Edited August 27, 2013 by yKpon
