Мост на 1 км 40Мгц скорость больше 100Мбит/с на RB433Gl+R25Hn

[romis_war]

Извините за дублирование темы http://forum.nag.ru/forum/index.php?showtopic=87015&st=0&p=864525entry864525

Не правильно ее назвал(



Стоит интервал точка-точка на расстоянии 1км прямой видимости, зона Френеля чистая, частота свободная.

Борды RB433Gl и карточки R52hn, антенны 2х2 mimo, Rocketdish 5g30, частота 40МГц Above.



Интервал работает в протоколе nv2. Пробовал и nstream c WDS и без него. Ситуация аналогичная(

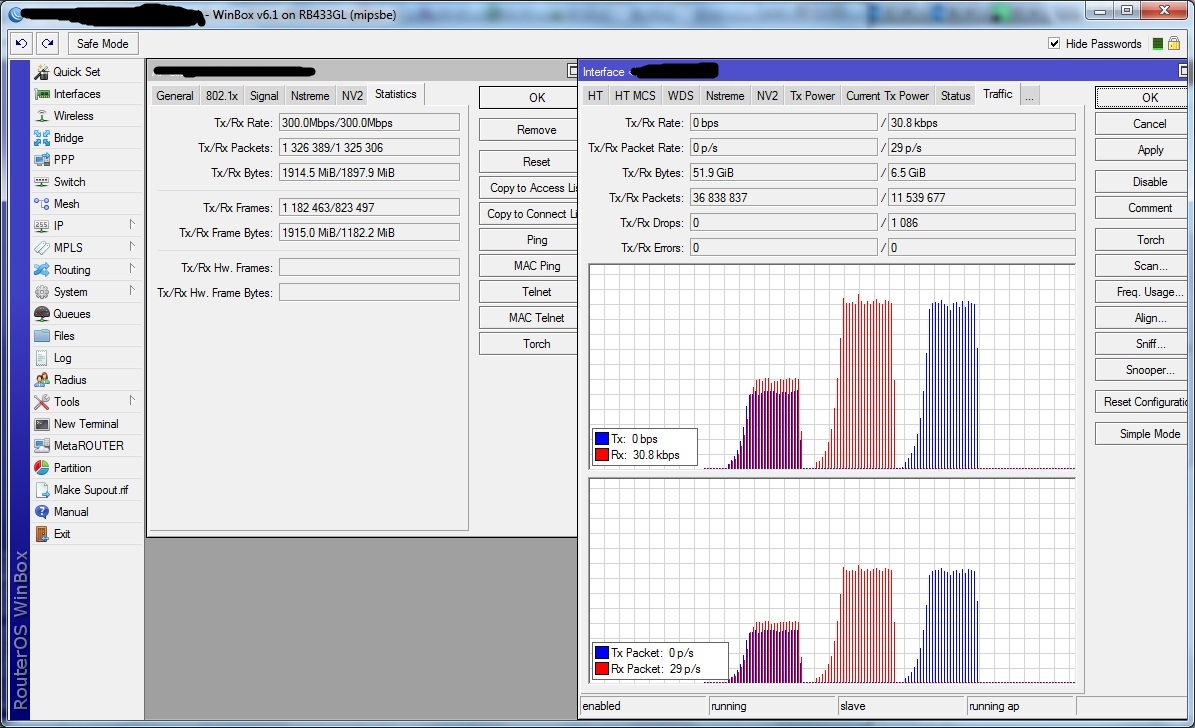

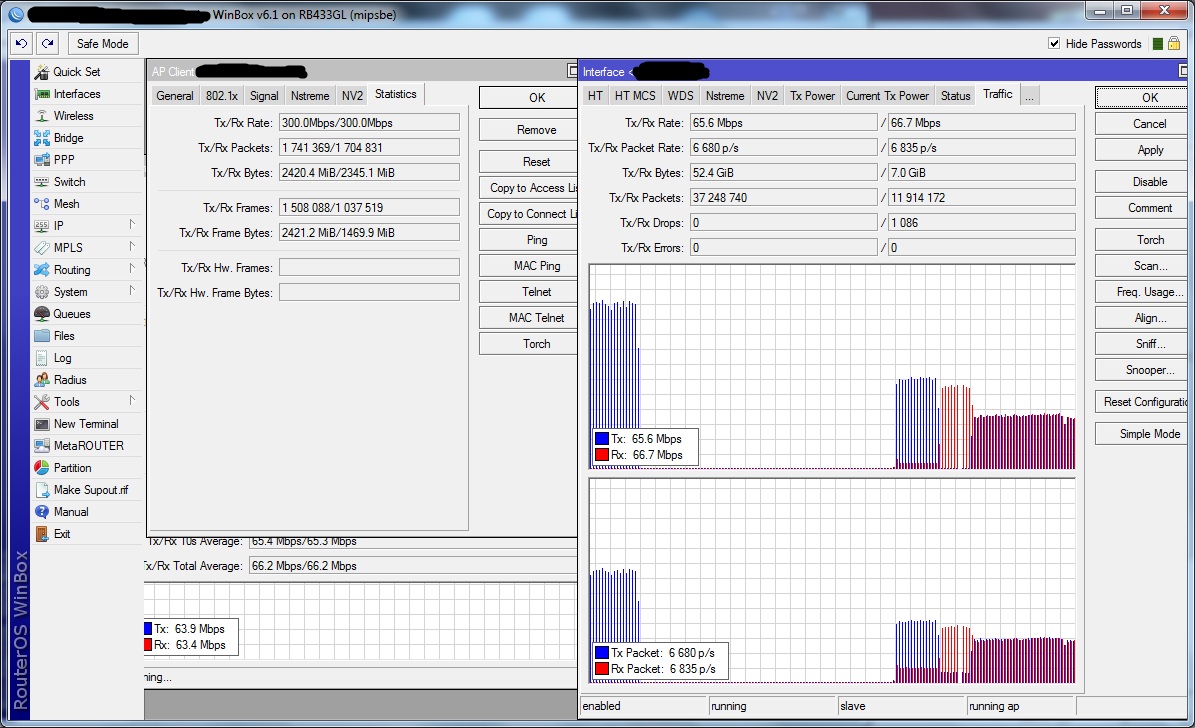

При внутренних тестах(в скринах)скорость поднимается: по протоколу UDP 100МБит фул дуплекс, по протоколу TCP 66МБит фул дуплекс , по очереди в каждую из сторон в два раза выше.



Как переключаю реальный трафик на этот интервал, скорость не поднимается выше 50Мбит.



Помогите достичь максимальной скорости в данном канале.





Конфиг радио итерфейса точки доступа:

interface wireless

set 0 adaptive-noise-immunity=ap-and-client-mode band=5ghz-onlyn \

basic-rates-a/g="" basic-rates-b="" channel-width=20/40mhz-ht-above \

default-forwarding=no disabled=no disconnect-timeout=10s distance=1 \

frequency=xxxx frequency-mode=superchannel hide-ssid=yes ht-basic-mcs=\

mcs-7,mcs-9,mcs-15 ht-rxchains=0,1 ht-supported-mcs=\

mcs-7,mcs-9,mcs-15,mcs-16,mcs-17,mcs-18,mcs-19,mcs-20,mcs-21,mcs-22,mcs-23 \

ht-txchains=0,1 hw-protection-mode=rts-cts hw-retries=15 l2mtu=2290 \

max-station-count=1 mode=ap-bridge name="XXXXXXXXXXXX'" nv2-cell-radius=10 \

periodic-calibration=enabled periodic-calibration-interval=10 radio-name=\

XXXXXXXXXXX rate-set=configured scan-list=5200-5300 ssid=XXXXXXXXXXX \

supported-rates-a/g="" supported-rates-b="" tx-power=10 tx-power-mode=\

all-rates-fixed wireless-protocol=nv2 wmm-support=enabled



Конфиг радио итерфейса клиента:



/interface wireless

set 0 adaptive-noise-immunity=client-mode band=5ghz-onlyn basic-rates-a/g="" \

basic-rates-b="" channel-width=20/40mhz-ht-above disabled=no \

disconnect-timeout=10s frequency=XXXX frequency-mode=superchannel \

ht-basic-mcs=mcs-7,mcs-9,mcs-15 ht-rxchains=0,1 ht-supported-mcs="mcs-7,mc\

s-9,mcs-15,mcs-16,mcs-17,mcs-18,mcs-19,mcs-20,mcs-21,mcs-22,mcs-23" \

ht-txchains=0,1 l2mtu=2290 mode=station-bridge name="XXXXXXXXXXX" \

periodic-calibration=enabled periodic-calibration-interval=10 radio-name=\

XXXXXXXXXXX rate-set=configured scan-list=5200-5300 ssid=XXXXXXXXXXX \

supported-rates-a/g="" supported-rates-b="" tx-power=10 tx-power-mode=\

all-rates-fixed wds-ignore-ssid=yes wireless-protocol=nv2 wmm-support=\

enabled

[[anp/hsw]]

Количество пакетов в секунду на реальном трафике какое?

Или средний размер пакета напишите, а дальше уже высчилим.

[romis_war]

В данный момент через альтернативный канал

5 minute input rate 2581370 bits/sec, 3018 packets/sec

5 minute output rate 46256975 bits/sec, 4353 packets/sec

Edited August 8, 2013 by romis_war

[Saab95]

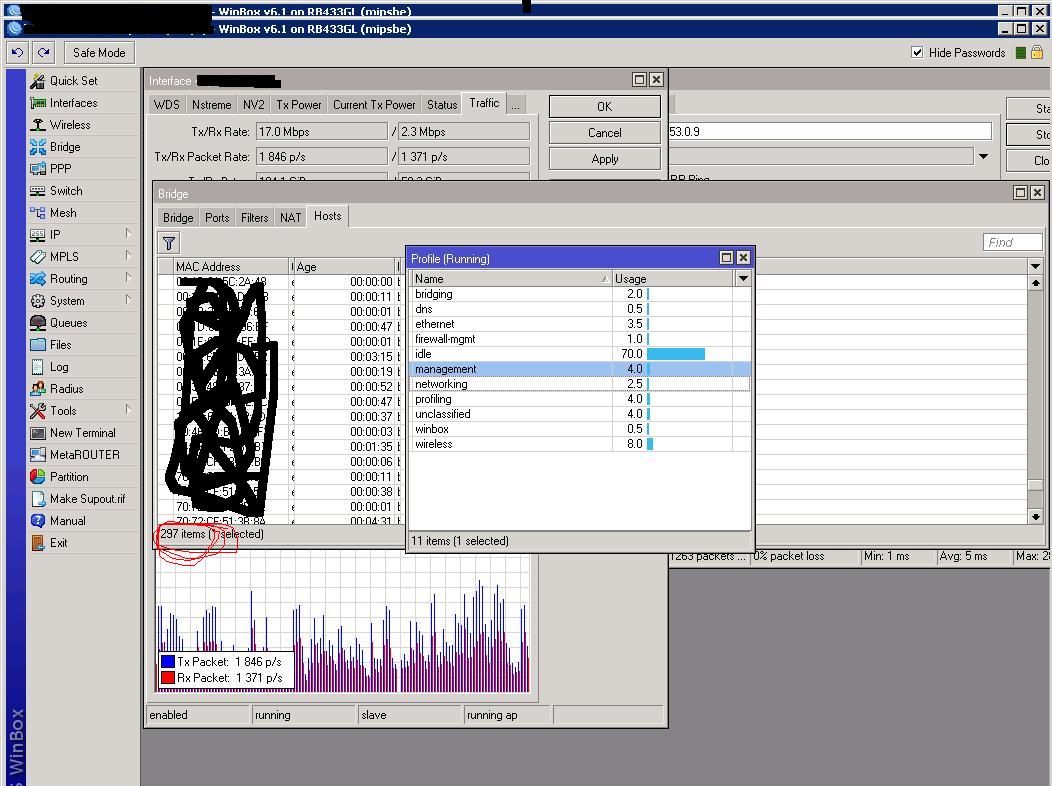

Вкладку окна status на клиенте во время передачи реального трафика покажите, а так же пинг через канал в те моменты, когда упирается в 50мбит. Так же посмотрите сколько MAC адресов в bridge->hosts. Во время пропуска реального трафика запустите тест через канал со скоростью 30-40мбит, увеличивается реальный поток через радио? Запустите утилитой btest тест скорость через сетевой порт между компом и первым устройством, а потом дальним, точно так же через кабель от другого устройства.

[tartila]

Как переключаю реальный трафик на этот интервал, скорость не поднимается выше 50Мбит.





В данный момент через альтернативный канал

5 minute input rate 2581370 bits/sec, 3018 packets/sec

5 minute output rate 46256975 bits/sec, 4353 packets/sec



На Циске авто определило 100MBit/HALF - угадал? :)

[romis_war]

Вкладку окна status на клиенте во время передачи реального трафика покажите, а так же пинг через канал в те моменты, когда упирается в 50мбит. Так же посмотрите сколько MAC адресов в bridge->hosts. Во время пропуска реального трафика запустите тест через канал со скоростью 30-40мбит, увеличивается реальный поток через радио? Запустите утилитой btest тест скорость через сетевой порт между компом и первым устройством, а потом дальним, точно так же через кабель от другого устройства.

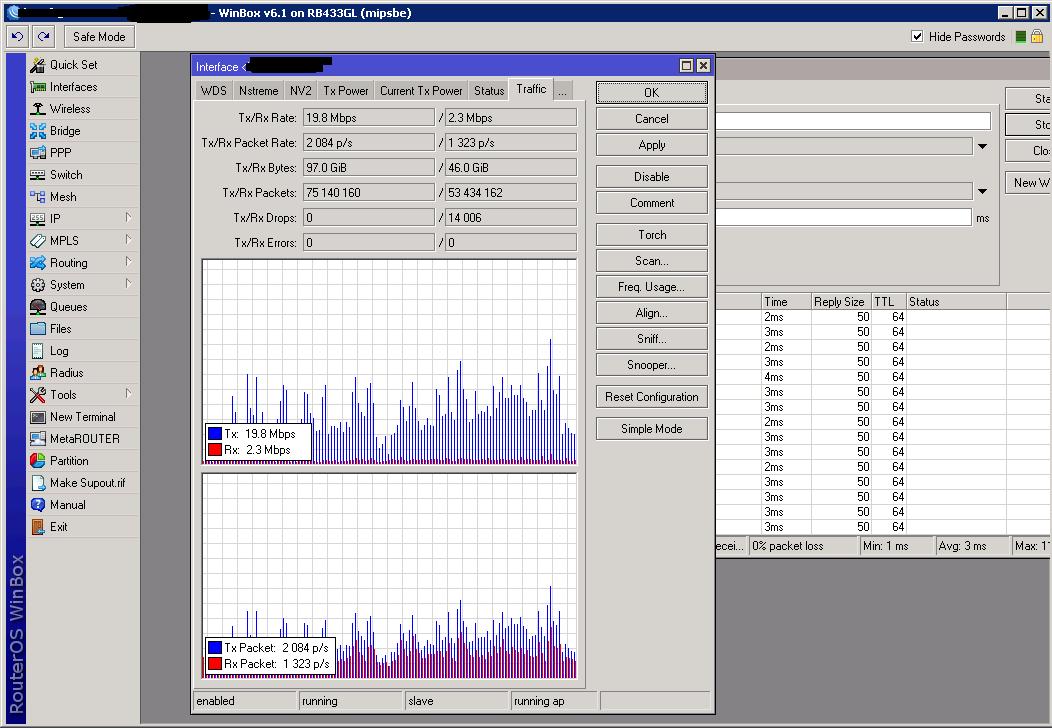

Сейчас на интервале полка(

Статистика порта(клтентский трафик)

Input Rate : 7716 kbits/sec, 3229 Pkts/sec

Output Rate : 55452 kbits/sec, 5012 Pkts/sec

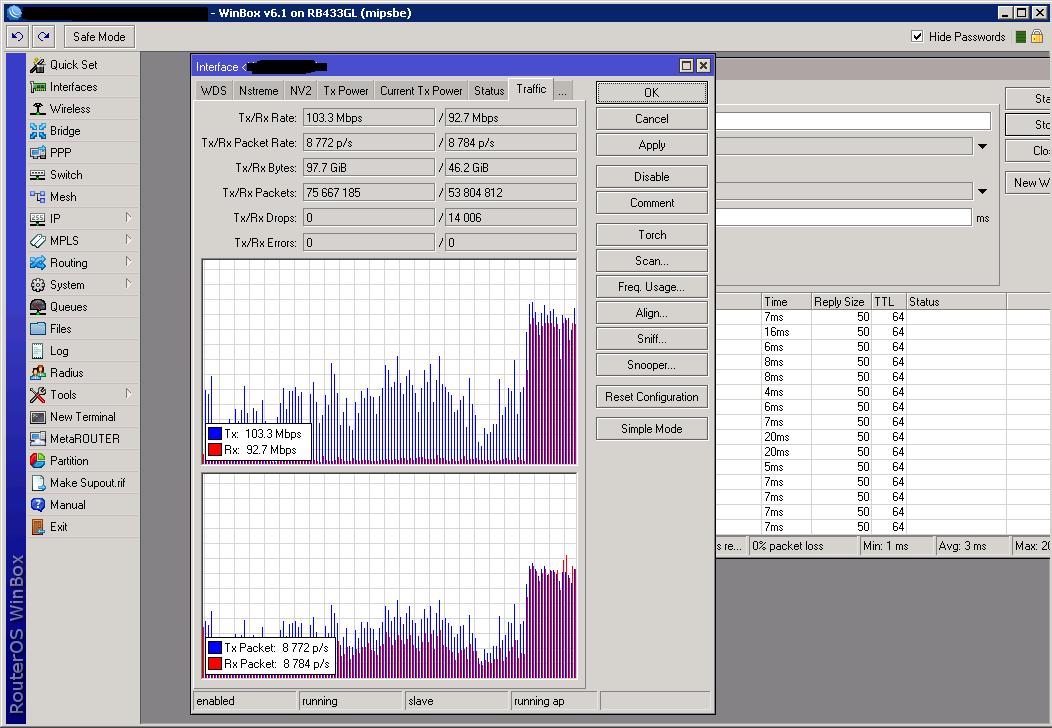

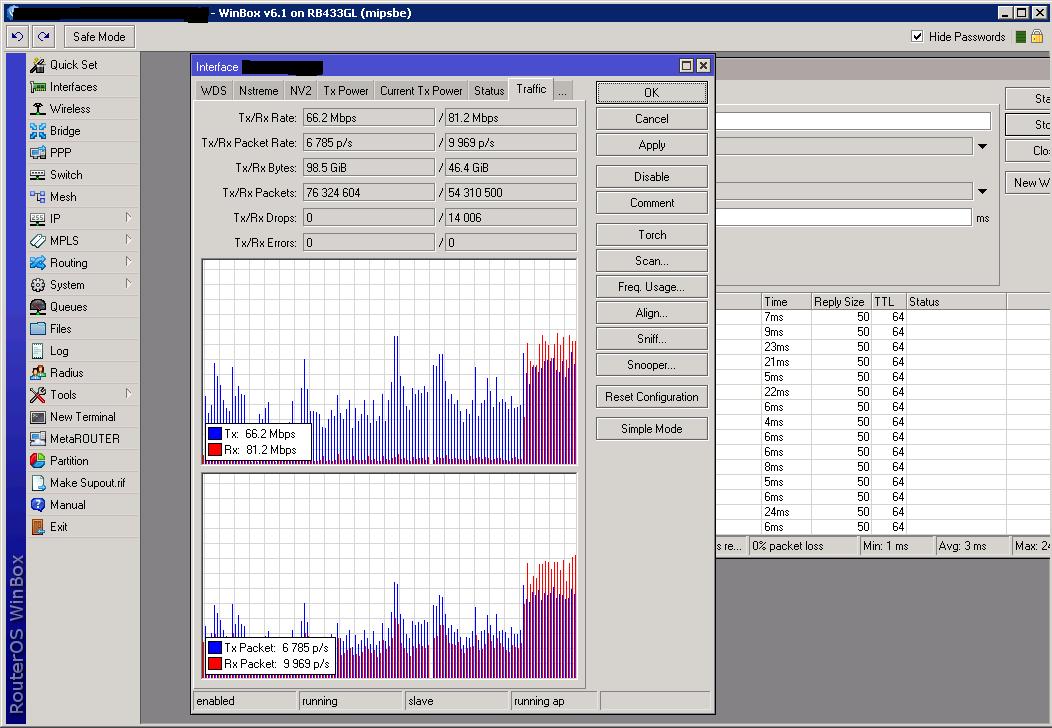

С тестом скорости

Port Utilization (recent 300 seconds):

Input Rate : 71186 kbits/sec, 8792 Pkts/sec,

Output Rate : 68757 kbits/sec, 6981 Pkts/sec,



Скорость тестил через ближний езернет.



Как переключаю реальный трафик на этот интервал, скорость не поднимается выше 50Мбит.





В данный момент через альтернативный канал

5 minute input rate 2581370 bits/sec, 3018 packets/sec

5 minute output rate 46256975 bits/sec, 4353 packets/sec



На Циске авто определило 100MBit/HALF - угадал? :)



нет не угадал :)

Current Status:

Link Status: Up

Port Operation Status: Up

Operation Speed-duplex: 1000full

Port Uptime: 0w 0d 1h 2m 20s (3740 seconds)

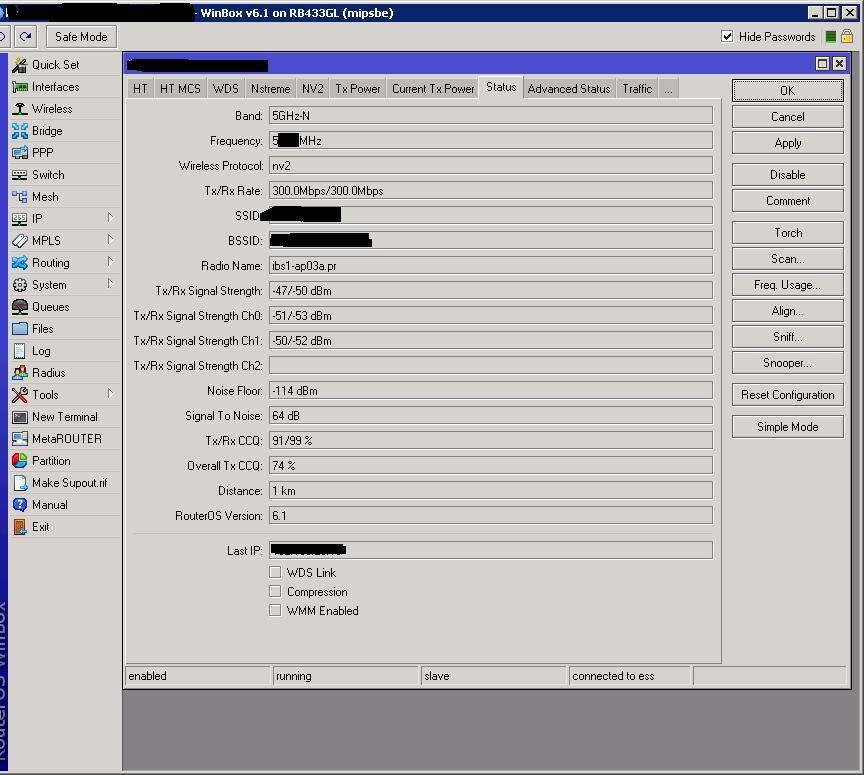

[Saab95]

Ну вот видно же что сам канал данные пропускает. Но в статусе линк не 100 процентного качества. Нужно убавить мощность и на вкладке HT поставить Guard Interval в значение long, тогда канальные скорости станут 270/270.

[romis_war]

Ну вот видно же что сам канал данные пропускает. Но в статусе линк не 100 процентного качества. Нужно убавить мощность и на вкладке HT поставить Guard Interval в значение long, тогда канальные скорости станут 270/270.



Спасибо!

Настройки применил, только когда убираю мощность, скорость падает.

Завтра переключу трафик и выложу скрины.

[romis_war]

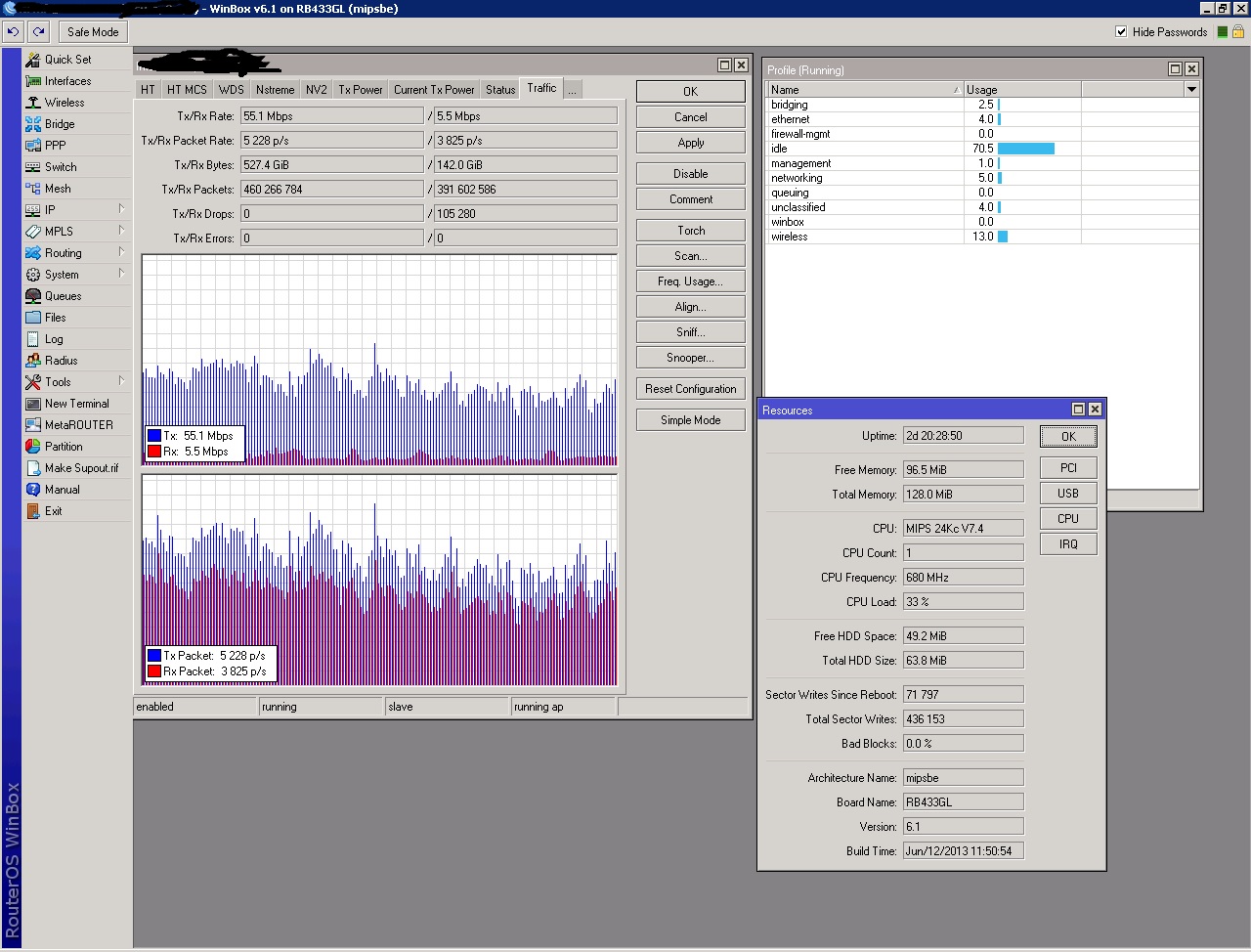

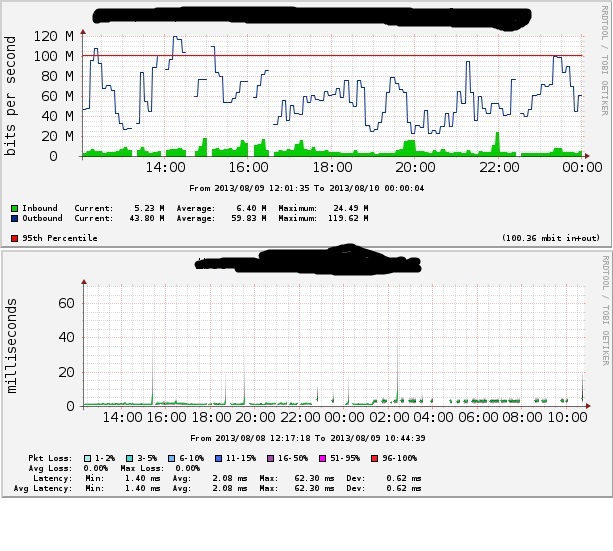

Спасибо переключение Guard Interval в значение long помогло значительно. Скрин внутри.

Подскажите еще, что означают цифры от 0 до 8ми на вкладке Guard Interval

[Saab95]

Спасибо переключение Guard Interval в значение long помогло значительно. Скрин внутри.

Подскажите еще, что означают цифры от 0 до 8ми на вкладке Guard Interval



Это приоритеты, на работу не влияют. К слову продукция УБНТ не позволяет менять этот пункт, поэтому в сложных условиях она работает намного хуже.

[romis_war]

Это приоритеты, на работу не влияют. К слову продукция УБНТ не позволяет менять этот пункт, поэтому в сложных условиях она работает намного хуже.







Спасибо всем за помощь и разъяснения! Тему можно закрывать!

[pawel40]

Спасибо переключение Guard Interval в значение long помогло значительно. Скрин внутри.

Подскажите еще, что означают цифры от 0 до 8ми на вкладке Guard Interval



Это приоритеты, на работу не влияют. К слову продукция УБНТ не позволяет менять этот пункт, поэтому в сложных условиях она работает намного хуже.

Снова врет про убнт.

[Saab95]

Спасибо переключение Guard Interval в значение long помогло значительно. Скрин внутри.

Подскажите еще, что означают цифры от 0 до 8ми на вкладке Guard Interval



Это приоритеты, на работу не влияют. К слову продукция УБНТ не позволяет менять этот пункт, поэтому в сложных условиях она работает намного хуже.

Снова врет про убнт.



Покажите как поменять это на убнт?

[pandel]

а на что влияет этот параметр и почему по умолчанию он не стоит в long если с ним лучше работает?

[pawel40]

Спасибо переключение Guard Interval в значение long помогло значительно. Скрин внутри.

Подскажите еще, что означают цифры от 0 до 8ми на вкладке Guard Interval



Это приоритеты, на работу не влияют. К слову продукция УБНТ не позволяет менять этот пункт, поэтому в сложных условиях она работает намного хуже.

Снова врет про убнт.



Покажите как поменять это на убнт?

Я про "поэтому в сложных условиях она работает намного хуже."

Нормально работает с сложных условиях. Не хуже вашего микротика.

[Saab95]

а на что влияет этот параметр и почему по умолчанию он не стоит в long если с ним лучше работает?



Это меняет защитный интервал между посылками данных. По умолчанию стоит короткий, который хорошо работает на малых расстояниях и дает более высокую скорость. Если установить значение Long, то он увеличивается в 2 раза, повышается стабильность и качество связи, но чуть меньше становиться скорость. На улице всегда следует использовать Long.

[pawel40]

а на что влияет этот параметр и почему по умолчанию он не стоит в long если с ним лучше работает?



Это меняет защитный интервал между посылками данных. По умолчанию стоит короткий, который хорошо работает на малых расстояниях и дает более высокую скорость. Если установить значение Long, то он увеличивается в 2 раза, повышается стабильность и качество связи, но чуть меньше становиться скорость. На улице всегда следует использовать Long.

Не всегда на улице стоит использовать Long.

У меня есть линки где от Long канал просаживался раза в 2. Но эфир засран там...



Красивая табличка :)

[pandel]

хм. попробую сейчас провести эксперимент ))



с Long реально лучше) сектор RB911 клиент Sextant, 1км, 10 мГц.



Edited August 13, 2013 by pandel

[SSD]

хм. попробую сейчас провести эксперимент ))



с Long реально лучше) сектор RB911 клиент Sextant, 1км, 10 мГц.



Поставьте short и посмотрите так же.

[pandel]

у меня только две вкладки? any и long

[SSD]

у меня только две вкладки? any и long

Действительно.

[Saab95]

у меня только две вкладки? any и long

Действительно.



any это и есть short в терминологии микротика.

[SSD]

у меня только две вкладки? any и long

Действительно.



any это и есть short в терминологии микротика.

LOL. Если так есть, то почему канальные скорости меняются сами по себе с 270 на 300?

[Saab95]

у меня только две вкладки? any и long

Действительно.



any это и есть short в терминологии микротика.

LOL. Если так есть, то почему канальные скорости меняются сами по себе с 270 на 300?



any=short=300 - макс.

long=270 - макс.



Когда стоит any, он может и на более низких канальных ставить короткий интервал, что может влиять на скорость.

[SSD]

any=short=300 - макс.

long=270 - макс.



Когда стоит any, он может и на более низких канальных ставить короткий интервал, что может влиять на скорость.

Any сочетает в себе short и long, поэтому и меняется. Отдельно short микротик не потрудился реализовать
