Sumavision emr 3.0, как залочить сигнал?

[uk2558]

Добрый день, взяли на тест сабж. Параллельно трудятся PC с dvblast. Вопрос ну просто ламерский - как в этом чуде залочить сигнал на карте dvb-s ? В свойствах demod все указал верно - частоты, поляризация , etc... В статусе уровень есть , порядка -49, а сигнал unlock. С dvblast все гораздо проще, а тут вроде железка все в одном, простой web интерфейс, а в банальных вещах разобраться не могу.

[Garant-Multicom]

Проверьте ещё раз все настройки транспондера, можете поиграть с частотой головы, но вообще -49 маловато.

[uk2558]

Параметры, которые указываю - верные, с ними dvblast работает прекрасно.

[Genn]

Параметры, которые указываю - верные, с ними dvblast работает прекрасно.

Ну дык покажите картинку какие параметры указываете. Кто у вас конвертер питает и управляет? ЕМР или ваш писюк?

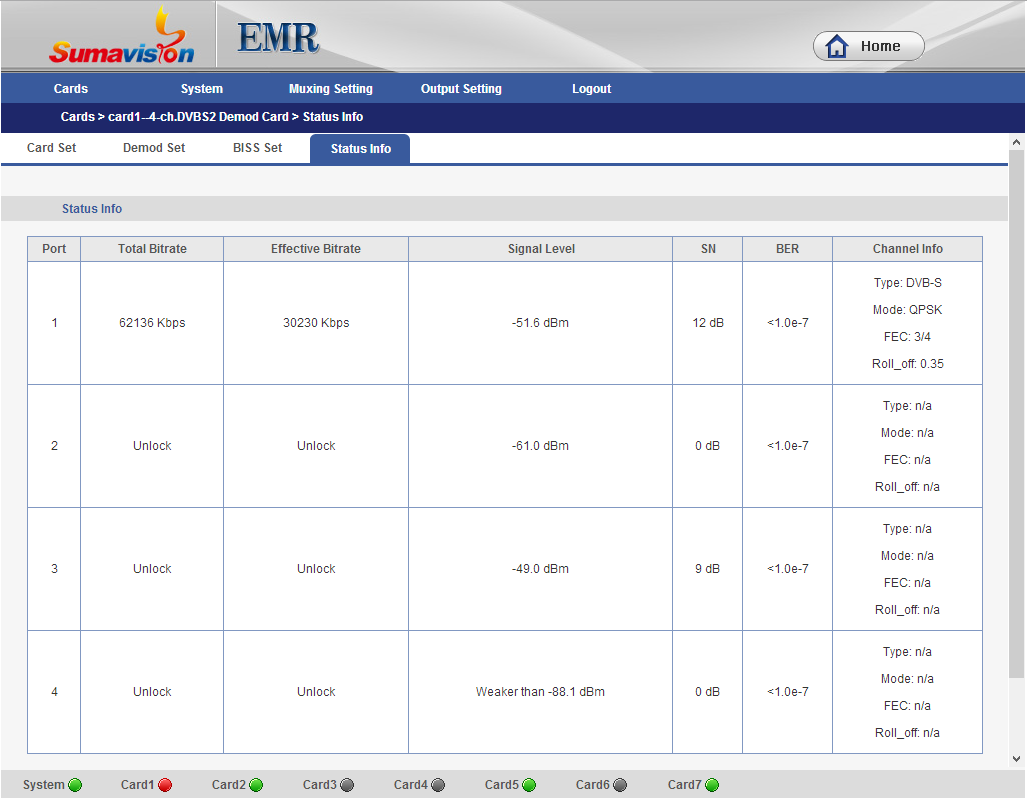

PortХ Demod Parameters Setting и в закладке "Status info" кроме Signal level еще и SN и BER покажите.

[uk2558]

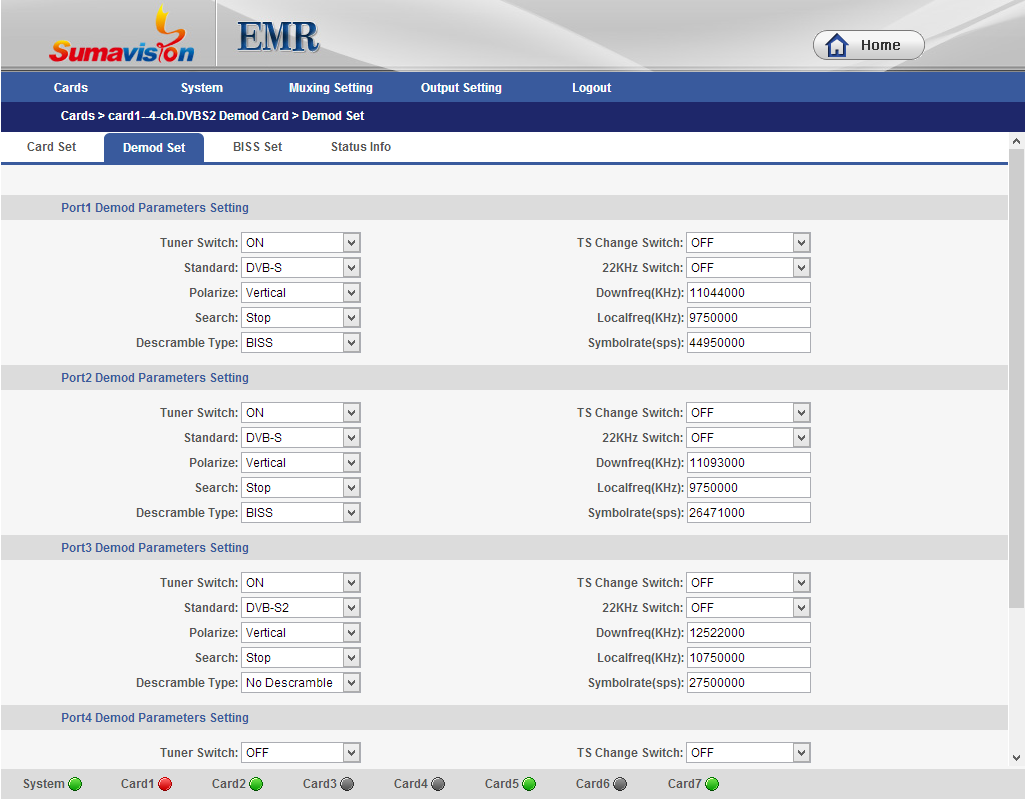

Port 1 смотрит на Express AM22

Port 2 смотрит на Yamal 201

Port 3 смотрит на Yamal 402



Конвертеры в EMR напрямую.

Edited August 5, 2013 by uk2558

[Genn]

Ну навскидку вроде все должно работать. Я бы проверил входы 2,3,4 на ЕМР, подав сигнал от Ямал-201 и Ямал-402 на точно работающий первый вход. Ну дальше по ситуации.

Насчет того, что -49дБм маловато - несогласен. Похоже, этот параметр либо неправильно измеряется и выводится, либо еще что-то, но при уровне -61дБм BER может быть 14дБ и сигнал прекрасно лочится.



[uk2558]

Еще вопрос, в настройках demod в поле поляризации доступны H, V и OFF. Если у меня конвертер с круговой, то что нужно указывать ? Есть некое соответствие H->R, V->L ? Или данная плата работает только с линейной? С тех. поддержкой конторы, у кого взяли на тест не можем связаться, все там в отпуске.

[El_Vago]

H-L, V-R, по вольтажу

[uk2558]

Всем спасибо. Проблема была в мультисвиче.
