Несколько STP колец на одном коммутаторе

[kostas]

Всем доброго дня.

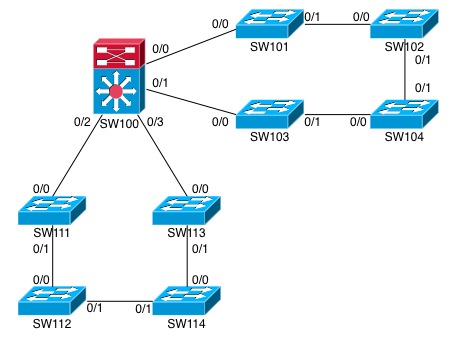

Подскажите пожалуйста, каким образом можно изолировать несколько STP колец в пределах одного коммутатора аггрегации? Схему прикладываю.

Сейчас используется обычный STP, который бегает ТОЛЬКО по нативному влану. В связи с этим приходится в каждом кольце его использовать. Получается очень большой L2 домен, который начинает колбасить в любом изменении топологии в любом из колец.





Сейчас используется и поддерживаются такие STP стандарты:



SW100 - Catalyst 6500 (mst, pvst, rapid-pvst)

SW101-114 - DLink (stp, rstp, mstp)



Подскажите как все это привести в порядок и спать спокойно?



Буду очень благодарен за участие и советы!

[alkanaft]

mstp -- в каждом влане строит свою топологию, разностите всё по вланам и интерфейсам, сегментируйте сеть. то что у вас нарисовано без этих рекомендаций есть глюк, который при бардаке в одном кольце мигает в другом кольце.

[kostas]

mstp -- в каждом влане строит свою топологию, разностите всё по вланам и интерфейсам, сегментируйте сеть. то что у вас нарисовано без этих рекомендаций есть глюк, который при бардаке в одном кольце мигает в другом кольце.

Сама сеть сегментирована - каждый коммутатор в отдельном влане. Но все портит STP в нативном влане, он и вносит разброд. Но каким образом от этого избавиться, можете на пальцах объяснить? С MSTP не работал особо, однажды только балансировку плечей с его помощью делал. А вот как тут его приспособить?



К примеру чем изолировать кольца? У MSTP есть инстансы, но их всего 16, а колец у меня порядка 30.

[srg555]

kostas

Значит делать по 2 кольца на instance(т.е. в один instance пихать вланы из 2ух колец). Это конечно не хорошо, но что делать... Даже при такой схеме, кол-во сбросов мак-таблицы у вас сократится в среднем в 16 раз

[kostas]

kostas

Значит делать по 2 кольца на instance(т.е. в один instance пихать вланы из 2ух колец). Это конечно не хорошо, но что делать... Даже при такой схеме, кол-во сбросов мак-таблицы у вас сократится в среднем в 16 раз

То есть:



1. На SW100 ставим MSTP и распределяем вланы коммутаторов колец по инстансам.

2. Какой протокол использовать в кольцах?



У MSTP сами BPDU где бегают? Вроде же не каждом же влане?



Или просто на всех коммутаторах используем MSTP и в каждой группе коммутаторов, которые соответствуют инстансу, указываем идентичное описание этого инстанса?

Если так, то мы потеряем в гибкости и не сможем добавлять коммутаторы в кольцо, без реконфигурации всего инстанса во всемх коммутаторах которые в него входят :(

Это конечно меньшее зло и лучше чем сейчас.

Edited July 26, 2013 by kostas

[darkagent]

mstp -- в каждом влане строит свою топологию, разностите всё по вланам и интерфейсам, сегментируйте сеть. то что у вас нарисовано без этих рекомендаций есть глюк, который при бардаке в одном кольце мигает в другом кольце.

Если б я сейчас пил чай, я бы поперхнулся. MSTP не строит в каждом влане ничего, он оперирует с инстансами, к каждому из которых может быть причислен влан или группа вланов. Стоит этот момент не забывать, до сих пор находятся производители, внедряющие поддержку MSTP в "low-cost" коммутаторы, но по факту выставляющих ограничений в 2 инстанса. И это касается не только коммутаторов доступа, но и уровня агрегации. Так что, если кто желает переводить "бюджетную" сеть на mstp, первым делом изучайте ограничения используемого оборудования, иначе можно сильно пострадать.

[srg555]

kostas

Нюансов по mstp много(особенно весело добиваться равенства хеша на куче китайского говна), а тем более по mstp+stp/rstp ещё больше, всё это разжёвывать очень лениво. Если у вас нет опыта работы с mstp, то вы сейчас огребёте веселуху.



Могу дать бесплатный совет - отключите полностью stp на доступе, разрешите bpdu forwarding(если они дропаются после отключения stp, такое бывает) и поднимите cisco proprietary per-vlan stp(как оно точно называется не помню) на c6500. В вашем дизайне это будет самый простой способ, только балансировки по плечам не будет, но если у вас трафика меньше 500Мбит на плечо, то ничего страшного

Edited July 26, 2013 by srg555

[kostas]

mstp -- в каждом влане строит свою топологию, разностите всё по вланам и интерфейсам, сегментируйте сеть. то что у вас нарисовано без этих рекомендаций есть глюк, который при бардаке в одном кольце мигает в другом кольце.

Если б я сейчас пил чай, я бы поперхнулся. MSTP не строит в каждом влане ничего, он оперирует с инстансами, к каждому из которых может быть причислен влан или группа вланов. Стоит этот момент не забывать, до сих пор находятся производители, внедряющие поддержку MSTP в "low-cost" коммутаторы, но по факту выставляющих ограничений в 2 инстанса. И это касается не только коммутаторов доступа, но и уровня агрегации. Так что, если кто желает переводить "бюджетную" сеть на mstp, первым делом изучайте ограничения используемого оборудования, иначе можно сильно пострадать.

Да, в каждом влане строит дерево только PVST, но он проприетарный - dlink в пролете. Сейчас по сути он и стоит и на сколько я понял, BPDU гоняет он как раз в нативном влане.

А вот на счет MSTP я немного ошибся. На каталисте инстансов может быть до 4094



SW100(config)#spanning-tree mst configuration
SW100(config-mst)#instance ?
 <0-4094>  MST instance id

SW100(config-mst)#instance 1 vlan 101,102,103,104
SW100(config-mst)#instance 2 vlan 111,112,113,114



По DLink пока не нашел что они там обещают по количеству инстансов, но по сути мне ведь много и не надо - в одном кольце один инстанс. Соответственно на всех коммутаторах кольца будет указан один инстанс. Я правильно понимаю?



Еще не совсем понял, для чего имя указывается. Написано, что оно должно быть одинаковое на всех коммутаторах инстанса. В моем случае я так понимаю имя будет одно на все кольца?

Edited July 26, 2013 by kostas

[kostas]

kostas

Нюансов по mstp много(особенно весело добиваться равенства хеша на куче китайского говна), а тем более по mstp+stp/rstp ещё больше, всё это разжёвывать очень лениво. Если у вас нет опыта работы с mstp, то вы сейчас огребёте веселуху.

Опыта как я уже писал - не много. Дело было давно и не правда :) Поэтому веселуху я уже огрем - делать ведь надо )



Могу дать бесплатный совет - отключите полностью stp на доступе, разрешите bpdu forwarding(если они дропаются после отключения stp, такое бывает) и поднимите cisco proprietary per-vlan stp(как оно точно называется не помню) на c6500. В вашем дизайне это будет самый простой способ, только балансировки по плечам не будет, но если у вас трафика меньше 500Мбит на плечо, то ничего страшного

А как будет работать такое кольцо? Понятно что в таком случае трафик будет ходить только по одному плечу. Но в каком влане будут бегать BPDU? Задача ведь развязать кольца, чтобы перестройка одного не касалась другого.



DLink'и кстати довольно однообразные - DES3200,3028,3526. Во всех заявлена поддержка MSTP.

[srg555]

А как будет работать такое кольцо? Понятно что в таком случае трафик будет ходить только по одному плечу. Но в каком влане будут бегать BPDU? Задача ведь развязать кольца, чтобы перестройка одного не касалась другого.



да вам в принципе пофиг как они распространяются, главное чтоб dlink'и их не дропали(если дропнут, то будет петля). Но если сильно интересно, то либо wireshark, либо оф. документация, либо статьи, например http://blog.ine.com/2008/07/17/pvst-explained/



если будет cisco per-vlan, то взаимовлияния не будет

[kostas]

А как будет работать такое кольцо? Понятно что в таком случае трафик будет ходить только по одному плечу. Но в каком влане будут бегать BPDU? Задача ведь развязать кольца, чтобы перестройка одного не касалась другого.



да вам в принципе пофиг как они распространяются, главное чтоб dlink'и их не дропали(если дропнут, то будет петля). Но если сильно интересно, то либо wireshark, либо оф. документация, либо статьи, например http://blog.ine.com/2008/07/17/pvst-explained/



если будет cisco per-vlan, то взаимовлияния не будет

Получается BPDU будут бегать в каждом из вланов, но сами коммутаторы в кольце их будут свободно пропускать и не обращать на них внимания. Блокироваться будут только концы.

Взаимовлияние исключем наличием дерева под каждый влан на SW100, а не одного на всех.

Я правильно понимаю?



Если так, то вариант вполне имеет место быть. Опять же лучшем чем ничего.



А какие основные проблемы можно поймать на MSTP, чтобы даже не смотреть в его сторону?

[darkagent]

DLink'и кстати довольно однообразные - DES3200,3028,3526. Во всех заявлена поддержка MSTP.

http://www.dlink.ru/ru/faq/62/251.html

тему можно закрывать

[srg555]

kostas

Смотреть можно, но вам придётся выкурить тонны манов и подружиться с wireshark.



Ну а так - в des3028 всего 4 инстанса судя по мануала, а для полноценной корректной работы(без костылей типа master) нужно чтобы конфиг региона везде был одинаковый. Можно пытаться городить mstp на агрегации+rstp на доступе, но как к этому отнесётся cisco лично я не знаю, скорее всего TCN будут бегать между кольцами

[kostas]

darkagent спасибо за ссылочку - покурю. Закрывать тему пока не стоит)



srg555 с инстансами не понятно. Одно кольцо - 1 инстанс. Зачем в кольцо тащить информацию о других инстансах?

[kostas]

А что есть РЕГИОН в MSTP?

[srg555]

google(mstp). по 3ей ссылке статья с картинками http://blog.ine.com/2010/02/22/understanding-mstp/

[kostas]

google(mstp). по 3ей ссылке статья с картинками http://blog.ine.com/2010/02/22/understanding-mstp/

Ох. Мне этих двух ссылок хватит на неделю)

[sergey1988]

может multiprocess stp?

[Saab95]

Самый действенный метод выкинуть кольца и сделать петли.

[srg555]

Самый действенный метод выкинуть кольца и сделать петли.



Это что-то новенькое. В чём отличе кольца от петли?



может multiprocess stp?



И кто кроме huawei это поддерживает?

[Saab95]

Самый действенный метод выкинуть кольца и сделать петли.



Это что-то новенькое. В чём отличе кольца от петли?



В том, что в центре кольцо не замыкается, а подключается к 2-м портам сервера доступа или иной железки, непосредственная связь между которыми отсутствует.

[Butch3r]

Посмотрите в сторону ERPS, сам как раз сейчас о нём подумываю.

[sergey1988]

мысль есть но нужно протестировать



отключаем везде stp на аггрегаторе включаем loopback detection, который заблокирует один из портов

[darkagent]

Посмотрите в сторону ERPS, сам как раз сейчас о нём подумываю.

там в центре на схемке 6500, которая erps не умеет. вы же не собираетесь в иномарку 76й заливать?!

[zi_rus]

Посмотрите в сторону ERPS, сам как раз сейчас о нём подумываю.

там в центре на схемке 6500, которая erps не умеет. вы же не собираетесь в иномарку 76й заливать?!

7600 тоже не умеет rep, но это не мешает использовать его в кольцах

не знаю правда как с этим у erps
