Прокладка кабеля по дну небольшой речки

[blackcatw]

Добрый день.



Есть задача - проложить оптический кабель по дну канала с переходом в русло реки, под мост и до столба.

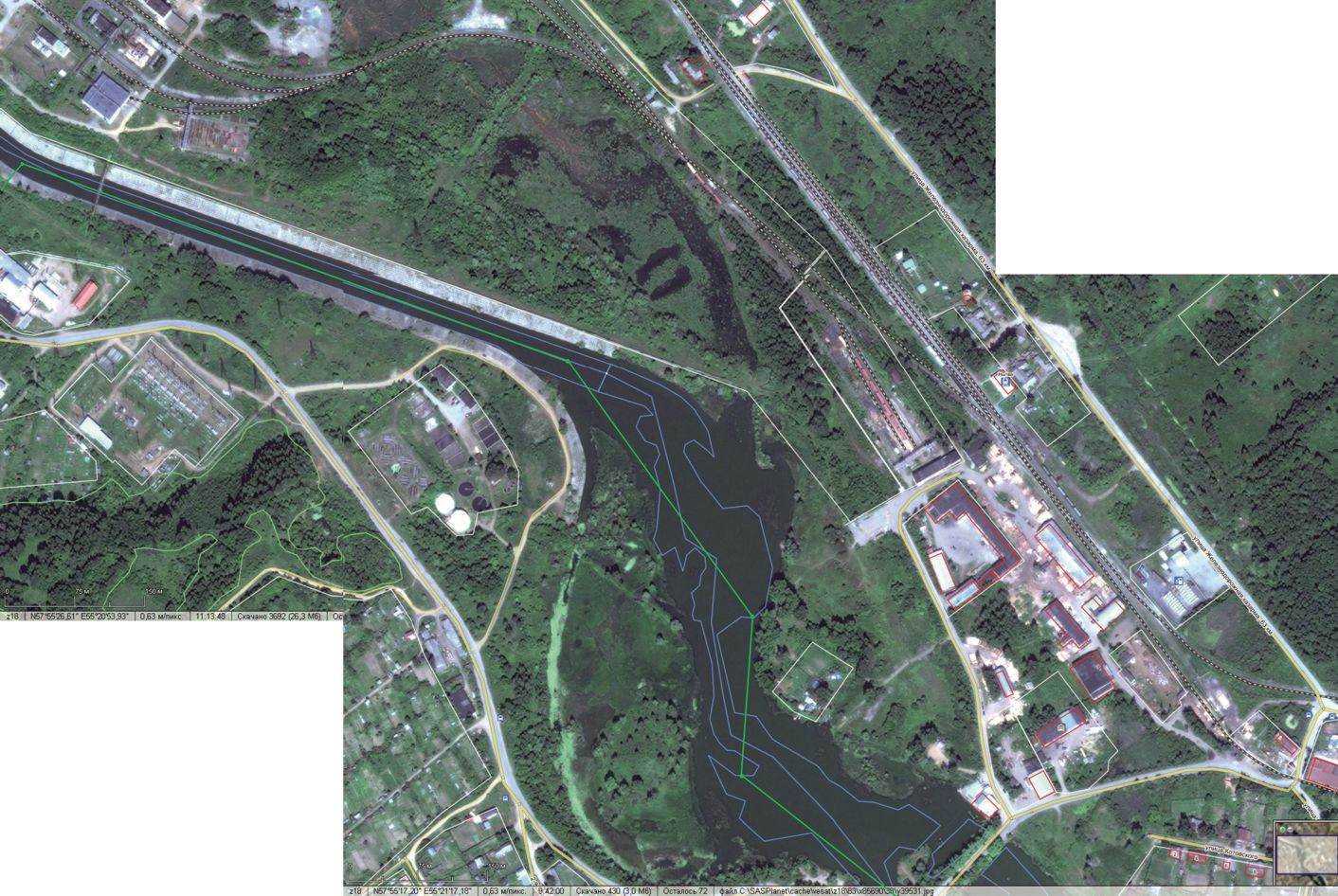

Река фото со спутника





Расскажите, кто как решал подобные задачи?

Какой кабель применяли? Может кто-то вначале прокладывал трубу а потом туда как-то кабель протягивал? Может какую-то супер-пупер гофру применял?

[Saab95]

Берете обычный бронированный кабель и бросаете, равномерно навешивая грузы, что бы не всплывал.

[Дятел]

Враки, кабель нужен специальный, с другим наполнителем. Была несколько лет назад тема.

[Vasmer]

двойное бронирование повивом проволоки двойная изоляция

[megahertz0]

Враки, кабель нужен специальный, с другим наполнителем. Была несколько лет назад тема.

Это когда кабель продавали в блины от штанги и топили их с лодки?:)

[Vasmer]

да скорей всего она ....

[p9160ff]

http://elixcable.com/ru/production/optical-cable-main-network/6/

http://www.mkf.mkm.ru/okzmbh/



Такие пойдут на дно ?

[blackcatw]

Я вычитал, что кабель должен быть с алюминиевой лентой, для защиты от молекулярной влаги.

Но вопрос конечно более обширен. Я тут увидел, что телевизионщики кинули свой кабель в очень толстой гофре красного цвета. Кабель для прокладки, как я понял, использовали канализационный.

Я не знаю на сколько вообще этот способ долговечен. Ну год как я понимаю он уже продержался.

Плюсом к этому хотелось бы узнать, кто как у себя решал подобные задачи.



В большом количестве мнений и описаний хочу для себя найти ту нужную мне истину. И с обширного опыта других найти для себя подходящую технологию.

[BiWiS]

у фуджикура-москва кабели с маркировкой ОКЗ..(..) предназначены для преодоления водных препятствий глубиной до 10м.

[blackcatw]

у фуджикура-москва кабели с маркировкой ОКЗ..(..) предназначены для преодоления водных препятствий глубиной до 10м.



А с применением труб, кто-то прокладывал?

[Bachaa]

Какие к лешему трубы? Просто кабель в воду и все.

[blackcatw]

Какие к лешему трубы? Просто кабель в воду и все.



А сколько цена кабеля? И по какой длине продают?

[p9160ff]

И по какой длине продают?

по 20 попугаев ))

[Oleg_mouse]

Может того, сначала целиковую защитную полиэтиленовую трубу на 40, а в неё кОбель ? только её реально, надо к блокам бетонным привязывать или к грузилам, или гирь пудовых вязанку взять, да через 5 метров закрепить к ручкам, и в неё уже дрюканом али воздузом вдуть опту, как вариант ремонта будет намного пригоднее чем все остальное. и льдом не раздавит, она на сжатие нормально отрабатывает, только нужна чёрная именно поли этиленовая. и вывод в ледовой зоне лучше не выводить, копать грунт надо будет и на опору выводить. на что либо мега капитальное. и закрепить как обычно нержалентой. имхо.

[p9160ff]

льдом не раздавит

что-то мне подсказывает, что льда в реке больше чем на 2 метра не будет...

Вы согласование с речным пароходством проходили или градостроителями ? я про то, что форватор реки могут поменять, например взять и намыть песка на берег для строительства, в итоге кабель будет висеть над воронкой.

Меня самого очень интересует этот вопрос. Как - куда ?

Edited July 23, 2013 by p9160ff

[Saab95]

Кабель то не дорогой, проще переложить чем городить трубы и блоки.

[blackcatw]

глубина канала от 50 см до 1 метра. В русле реки 1,5-3 метра. судоходства ни по реке ни по каналу нет. Бывает изредка на вёслах по руслу кто-нить ходит. С мотором только после моста...

[p9160ff]

глубина канала от 50 см до 1 метра. В русле реки 1,5-3 метра. судоходства ни по реке ни по каналу нет. Бывает изредка на вёслах по руслу кто-нить ходит. С мотором только после моста...

тогда стоит задуматься о трубе, причем толстостенной, потому-что весной лед порвет все нахрен.

[Bachaa]

http://telekom.org.ru/biblioteka/proektirovanie-obektov-i-setei-svyazi/prokladka-vols-po-dnu-reki

[blackcatw]

глубина канала от 50 см до 1 метра. В русле реки 1,5-3 метра. судоходства ни по реке ни по каналу нет. Бывает изредка на вёслах по руслу кто-нить ходит. С мотором только после моста...

тогда стоит задуматься о трубе, причем толстостенной, потому-что весной лед порвет все нахрен.



там где проходит канал, вода не замерзает. канал идёт от платины. платина перекрывает пруд и в самые сильные морозы, даже когда пруд полностью замерзает и по нему устраивают гонки машин, по каналу вода течёт в жидком виде. Т.е. я так понимаю, вода приобретает достаточную кинетическую энергию. Но далее вроде как все-таки льдом покрывается. Но вот ледокола однозначно нет...

[blackcatw]

Больше никто ничего не посоветует?

[Harry95]

Переход из воды на берег кабеля надо одназначно защитить, но так чтобы замерзающая вода кабель не передавила + наверняка уровень воды по весне колеблется, плотину то не поднимают при половодье? А так чем толще броня тем тяжелее кабель и тем быстрее он в ил уйдет да и рыбаки не вытянут ). Есть такой тип кабеля ОКГН вроде, у него между броней и модулями есть еще одна защитная оболочка.

[blackcatw]

Переход из воды на берег кабеля надо одназначно защитить, но так чтобы замерзающая вода кабель не передавила + наверняка уровень воды по весне колеблется, плотину то не поднимают при половодье? А так чем толще броня тем тяжелее кабель и тем быстрее он в ил уйдет да и рыбаки не вытянут ). Есть такой тип кабеля ОКГН вроде, у него между броней и модулями есть еще одна защитная оболочка.



Нет плотину не поднимают. Там вообще я никаких "телодвижений" ещё не разу не видел.

[20512]

Больше никто ничего не посоветует?

выходы на берег необходимо закапывать в грунт как минимум на глубину ледяного покрова, иначе утащит первым-же ледоходом.

В трубу полиэтиленовую теоретически можно, но если гарантированно по реке ничего не ходит.

У меня знакомые делали. Полиэтиленовая труба всплывает, если ее не утяжелить.

Грузы нужно вешать через метр.

Таким образом ее проще засунуть в разъемную металическую трубу.

Это нужно только для того, чтобы иметь возможность кабель заменить.

И на расстоянии больше 100 метров менять его будет трудновато.

Вобщем вариант для извращенцев.



Нормальные люди просто кидают кабель в двойной броне, специально для укладки под воду, закапывают по берегам и не парятся.

А не парятся потому, что в километре-двух кладут резервный кабель.

Два кабеля порвать сразу могут только летом, какой-нибудь придурок, который забыл якорь поднять. Но от такого форсмажора ни кто не застрахован.

[blackcatw]

Можно ли применить кабель оптический SNR-FOCB-LT-0-16 ? Будет ли он противостоять агрессивной среде воды? Или лучше его дополнительно в трубу засунуть? Или можно без трубы? Или всё-таки специализированные кабеля использовать?
