Оптоволокно в деревне

[bodyam]

Добрый день. Читал много всякого разного текста о технологии, подключению и т.п. Вот еще перед тем как остаточно принять решение БЫТЬ или не быть прошу ваше помощи, советов как практичней (поскольку практики с оптическими кабелями нет совсем), какое оборудование лучше, надежнее (модели), но нужно все сделать по минимум затрат, бюджет всего навсего менее 10к зеленки.

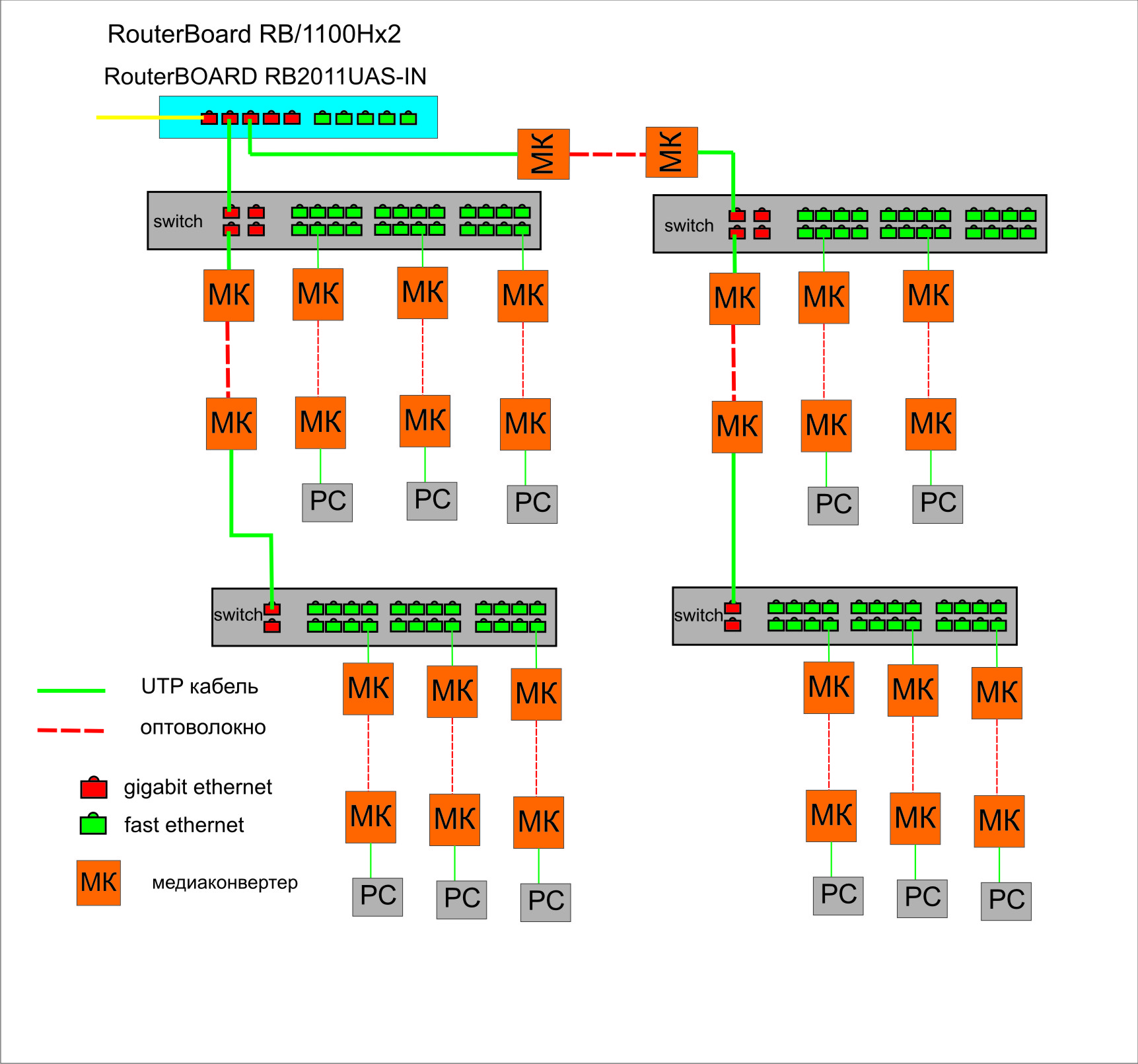

Вот я нарисовал приблизительно схему, как я себе представляю всю эту сетку. Спасибо

[kriks]

Эх. Медюки медюки. Лучше подсобирать денежку и постоить GPON. Одна OLT (У нас LTE-8x http://www.eltex.nsk.ru/product/lte-8x ) 8 пон портов по 64 абона на порт. Я бы такую сеть не строил. (Лично мое мнение.)

Опту по столбам собрались тянуть? + если по столбам, либо термо ящик на столбе, тибо термо шкаф хорошо забетаннированный наземле.

Конечно если уж сильно хочется соорудить сеть и денежек мало, то и это пойдет. Но все равно не то.



И если все же эту схему выберите, то между свитчами используйте SFP модули, а не медюки.

[holodkov]

Вот такие коммутаторы:

des-3200-28f

В них наговские SFP и им в пару наговские же медики для клиентов.

Комутаторы и роутеры, в пределах одного здания/ящика, между собой соединять медью, если по улице - то только оптикой.



У меня на 37 оптических клиентов израсходованно на материалы и работу порядка 400кр. Нанимал электрика (70кр)на опоры вешать кабель и сварщика оптики (10кр). Заняло примерно 100часов работы, растянутых на 4 месяца. Участки по 10 соток, расстояние между опорами 40-50 метров. Подключено около 20% участков, остальным интернет по барабану.

В 400к входит указанная работа, 2 коммутатора, роутер RB2011, SFP, медики, FTTH коннекторы, кабель 6-16 волокон "8" 3км, кабель FTTH 5км, крепеж, холодный ящик для коммутаторов/роутера/ИБП(нету еще) с самодельной автоматической вентиляцией и без подогрева/утепления, инструмент.

Еще 20 клиентов подключено медью от соседей, и по радио (заменяю на оптику). У не оптических клиентов иногда горят роутеры.

За год эксплуатации вышло из строя 2 медика неизвестно почему, перегнулось 2 участка FTTH кабеля из-за моего недосмотра при монтаже, зимой во время урагана вырвало крепеж кабеля "8" на повороте - без последствий.

[biox]

Сейчас начинать проще ввиду широкого выбора ДОСТУПНОГО оборудования далеко не soho уровня.

[mefer]

Добрый день. Читал много всякого разного текста о технологии, подключению и т.п. Вот еще перед тем как остаточно принять решение БЫТЬ или не быть прошу ваше помощи, советов как практичней (поскольку практики с оптическими кабелями нет совсем), какое оборудование лучше, надежнее (модели), но нужно все сделать по минимум затрат, бюджет всего навсего менее 10к зеленки.

Вот я нарисовал приблизительно схему, как я себе представляю всю эту сетку. Спасибо

Даже при таком бюджете лучше строить PON. Если интересно то можно привозить с Китая, а не брать тут - получится

Голова на 128 абонентов - 70 000

Расширение 2-мя PON SFP до 256 абонентов - +20000 рублей (если сразу то 15000)

Абонентские терминалы - 2800 рублей с одним гигабитным портом

(для экономии можно заказывать не все сразу а постепенно, но надо понимать - доставка от 20 до 40 дней)

Ну и соответственно цена к баксу подвязана.

Соответственно тут получается не более 4-х волокон нужно в распределительной сети.

В распределительной сети использовать кабель: http://shop.nag.ru/catalog/01919.Opticheskij-kabel/08679.FTTH/08649.SNR-FOCD-FM-02 или такой же, но с другим количеством волокон.

Муфты использовать:

http://shop.nag.ru/catalog/02083.Mufty/07141.Mehanicheskaya-germetizatsiya/04730.SNR-FT-E (только не советую подобие их с названием mini)

У клиента ставить розетку

http://shop.nag.ru/catalog/02085.Krossy/07145.Nastennye/05206.SNR-FTB-02S



Ну там сплиттера и всё такое считать надо. Это не сложно.

В итоге можно уложиться.

[Saab95]

Вместо медиков у клиентов нужно использовать Mikrotik RB260GS, на нем можно установить IP адрес и пинговать, что бы проверять работу канала, и сразу же влан снимать, если коммутатор не умеет.



PON нифига не дешевле и не круче - в нем экономите только на кабеле, все остальное дороже, реальная общая скорость ограничена на всех, и привязка к одному производителю - нужно держать в запасе и клиентские устройства, и голову, т.к. если сгорит то все абоненты будут сидеть без интернета пока новая не приедет. Так же у пона убогое управление - обычно консоль или софт на базе SQL, редко WEB-интерфейс.



В любом случае розетка никакая у клиента не ставится, сразу на кабель с улицы одевается быстрый коннектор и подключается к устройству.

[20512]

У меня на 37 оптических клиентов израсходованно на материалы и работу порядка 400кр.

Да вы, батенька, миллионер :)

Бригада из двух монтажников с зарплатой в 30 тыщ на двоих монтирует за месяц узел, вешает кабели, варит и подключает 30 абонентов не напрягаясь и с отрывом на основную работу.

[20512]

Добрый день. Читал много всякого разного текста о технологии, подключению и т.п. Вот еще перед тем как остаточно принять решение БЫТЬ или не быть прошу ваше помощи, советов как практичней (поскольку практики с оптическими кабелями нет совсем), какое оборудование лучше, надежнее (модели), но нужно все сделать по минимум затрат, бюджет всего навсего менее 10к зеленки.

Вот я нарисовал приблизительно схему, как я себе представляю всю эту сетку. Спасибо

Даже при таком бюджете лучше строить PON. Если интересно то можно привозить с Китая, а не брать тут - получится

Голова на 128 абонентов - 70 000

Расширение 2-мя PON SFP до 256 абонентов - +20000 рублей (если сразу то 15000)

Абонентские терминалы - 2800 рублей с одним гигабитным портом

(для экономии можно заказывать не все сразу а постепенно, но надо понимать - доставка от 20 до 40 дней)

Ну и соответственно цена к баксу подвязана.

Соответственно тут получается не более 4-х волокон нужно в распределительной сети.

В распределительной сети использовать кабель: http://shop.nag.ru/catalog/01919.Opticheskij-kabel/08679.FTTH/08649.SNR-FOCD-FM-02 или такой же, но с другим количеством волокон.

Муфты использовать:

http://shop.nag.ru/catalog/02083.Mufty/07141.Mehanicheskaya-germetizatsiya/04730.SNR-FT-E (только не советую подобие их с названием mini)

У клиента ставить розетку

http://shop.nag.ru/catalog/02085.Krossy/07145.Nastennye/05206.SNR-FTB-02S



Ну там сплиттера и всё такое считать надо. Это не сложно.

В итоге можно уложиться.

Самое главное забыл сказать.

Варить сеть придется с точностью до сотых долей децибела.

И сварочник обязательно иметь свой.

Ибо используя по наружке кабель для внутренних работ через некоторое время легко поиметь гемор по самое нихачу

И если в сети будет всего 20 хомячков, то бошка не окупится никогда.

В соседнем колхозе сварил сетку ребятам на 20 домов.

Остальных они сами подключают механическими коннекторами.

И пачкордами по 20-50 метров.

Таких соплей ПОН не прощает.

[EShirokiy]

Так же у пона убогое управление - обычно консоль или софт на базе SQL, редко WEB-интерфейс.

А я не умею настраивать через веб интерфейс =) разве что домашние роутеры

Edited July 13, 2013 by EShirokiy

[djabel]

Расскажу свой опыт. Правда скажу сразу, что я только в начале этого длинного пути. У нас в поселке 3 улицы. на двух улицах не более 32 домов (коттеджи) на третьей и старая застройка, которой интернет не надо скорее всего. мы рассчитывали на 32 абона на каждой улице максимум (и я думаю что не ошиблись.

на сегодня потрачено:

75 000 на магистральный кабель. 3 линии 32-го волокна идет по улицам. От каждой примерно 6 муфт будет по 4-6 отварок.

25 000 на крепеж.

Планируется еще 18 муфт и 18 креплений крестовидных под муфты - примерно 36 000

Также примерно 80 000 уйдет на 2 волоконник троссированный наружный в дом каждому абоненту.

На серверной будет 3 свича 3124-SC, в доме будет ставиться D link 615 с SFP портом то есть 3000 примерно на дом будет затрачено на оборудование, домов планируем 90, то есть 270 000 это оборудование.



Вот и посчитайте, примерно 500 000 на все будет потрачено, то есть себестоимость примерно 7 000 на одного абонента.

[bodyam]

2 didandr мы както считали бюджет GPON и поняли что своими силами нам не потянуть. А тут конкуренты наступают. Где у нас пстроено все на радио - бац и уже ктото тянет оптику, а люди как зомби - ОПТИКА! и сразу 30% клиентов отошло, на протяжении года еще гдето 15% + ко всему потеряли рынок, поскольку новых подключек вовсе не стало. И так выжу другое село, опять мы присадили людей на интернет, а ктото другой повесил уже на столбах кабель.. вот задумался, чтоб успеть хоть две-три деревни оставить за собой, + то что останется на радио.

GPON - дороговато, не потянем. Кстати сворочного апарата нету своего. Но есть знакомые, могут помочь + в дальнейшем тожэ думали механическими конеторами к клиенту подключать

2 Saab95 Mikrotik RB260GS - это конечно вещь! Но цена 50$ + SFP примерно 30$ - опять много!(( Вот здесь пара медиков 42$ http://donetsk.prom.ua/p3798197-mediakonverter-wdm-100mb.html кстати, "Медиаконвертеры 3K, A-Gear, AliStar, 4A" - какие лучше?

[20512]

bodyam, делай езернет и немучайся.

приблизительно, как написал holodkov

Для пионеров оно самое то.

[bodyam]

bodyam, делай езернет и немучайся.

приблизительно, как написал holodkov

Для пионеров оно самое то.

Медь по столбах?? Вы наверно шутите!? %)

[adnull]

При чем тут медь

[djabel]

Тащите многоволоконник по улицам, не мучайтесь. Таку реально проще. Не знаю как у вас, а у нас в городе нет нет да продает кто-то остатки 32 или 64 кабеля по совсем сходной цене.

[bodyam]

зерн

тогда я не понял, как это "делать езернет". обясните пожалуйста пионеру!

[20512]

bodyam, делай езернет и немучайся.

приблизительно, как написал holodkov

Для пионеров оно самое то.

Медь по столбах?? Вы наверно шутите!? %)

А езернет по оптике не бывает штоле? ;)



Тащите многоволоконник по улицам, не мучайтесь. Таку реально проще. Не знаю как у вас, а у нас в городе нет нет да продает кто-то остатки 32 или 64 кабеля по совсем сходной цене.

64 волоконник это перебор.

Мне лично 32 волокна даже негде пока применить.

на километр от узла только если....

[bodyam]

Тащите многоволоконник по улицам, не мучайтесь. Таку реально проще. Не знаю как у вас, а у нас в городе нет нет да продает кто-то остатки 32 или 64 кабеля по совсем сходной цене.

планировали брать кабель на 24 волокна, где нужно будет "добрать" клиентов - то думали может у когото из "своих" на улице поставить дополнительно коммутатор и от него растягивать остальным нуждающимся )).. просто деревня не маленькаяя возможно 150 и более клиентов. счас на радио 65, на кабель впадут больше. По деревне думаю делать три-четыри "звезды"



А езернет по оптике не бывает штоле?

а ну да.. теперь догнал. все что до 100 мб.с - это езернет, делается на дешевых медиках.. ок так как я и планирую..

[Saab95]

2 Saab95 Mikrotik RB260GS - это конечно вещь! Но цена 50$ + SFP примерно 30$ - опять много!(( Вот здесь пара медиков 42$ http://donetsk.prom....-wdm-100mb.html кстати, "Медиаконвертеры 3K, A-Gear, AliStar, 4A" - какие лучше?



Микротик поддерживает работу на любой скорости 10/100/1000 мегабит и имеет 5 портов. Дешевые медики работают только на одной скорости с двух сторон. То есть если у вас на одной стороне 100мбит, то с другой может быть только 100, если будет 10мбит то не заработает. Так же эти медики глючат, виснут и флудят маками. Мы например клиентам ставим только RB260GS или RB2011 с SFP портом и Wi-Fi.



SFP вы же все равно будете в коммутатор втыкать с одной стороны, так что они тут к стоимости никак. Если вы будете в центре ставить медики, то прибавьте еще и стоимость коммутатора, в итоге получается та же цена, что и за коммутатор с SFP дырками.



А езернет по оптике не бывает штоле?

а ну да.. теперь догнал. все что до 100 мб.с - это езернет, делается на дешевых медиках.. ок так как я и планирую..



100мбит сейчас никому не нужно, представьте понадобится телевидение гонять, или еще что, пройдет 3-4 года и придется переделывать, менять активку - опять расходы.

[Vasmer]

сааб в своем репертуаре отрабатывает оплаченное за рекламу этого убожествана букву М ......

Так же у пона убогое управление - обычно консоль или софт на базе SQL, редко WEB-интерфейс.

ой ой ой таки да вебинтерфейс огромный таки плюс к микротику лол....

[djabel]

пройдет 3-4 года и придется переделывать, менять активку - опять расходы.

В деревне? Не смешите мои тапочки: 3G если оно где-то есть считают за счастье, особенно в деревнях где частная застройка. Я готов показать вам 3,4,5 деревень в сумме на 1000 примерно частных домов куда никто не идет уже лет 10 и пока в ближайшие еще лет 10 точно не собирается. Там 5-10 мегабит будут считать за счастье, если делать его по оптике в дом. Благо цены на оптику у перекупщиков стремятся от фантастических к реальным. Да что деревни, у нас в Нижнем Новгороде частный сектор знаю в одном месте домов на 700 там даже ADSL по воздушке есть не у всех ибо не хватает емкости, а вы говорите более 100 мегабит. А взять город Арзамас Нижегородской области например - там частных домов количество за 5000 перевалит - стройте с песней! Edited July 13, 2013 by djabel

[Saab95]

сааб в своем репертуаре отрабатывает оплаченное за рекламу этого убожествана букву М ......

Так же у пона убогое управление - обычно консоль или софт на базе SQL, редко WEB-интерфейс.

ой ой ой таки да вебинтерфейс огромный таки плюс к микротику лол....



А вы сами-то много пона видели? В нем легко и интуитивно понятно настраивается только ограничение скорости - ввел циферки и заработало, а попробуйте влан снять на ONU - нет такой кнопки или команды, нужно отдельно сделать классификаторы на снятие меток, отдельно на установку и т.п. У елтекса есть система управления, которая все делает, но она платная, у китайцев консоль и софт под винду, бывает правда и ущербный WEB, только и всего.



Вот пример китайского пона - если просто втыкать онушки как медиаконвертеры в сплиттеры то все работает, голова сама блокирует трафик между клиентами, как изоляция портов на коммутаторе. PPPoE гонять по ней одно удовольствие, что многие и делают, но вот влан на клиента снимать нужно попотеть, и опять остается вопрос запаса на складе в случае поломки.



Получается если в каком-то глухом поселочке, где никого нет, есть канал по радио, то его и раздавать выгоднее по радио, если есть видимость, или строить на китайском поне, все равно больше чем 100-200 мегабит там никогда не будет. А там где хотите раздавать большие скорости и есть своя оптика - лучше сделать выносной узел, кинуть до него 10G, и внутри раздавать по обычной схеме волокно в дом через обычные коммутаторы, на которых работает весь нужный функционал.

[bodyam]

100мбит сейчас никому не нужно, представьте понадобится телевидение гонять, или еще что, пройдет 3-4 года и придется переделывать, менять активку - опять расходы.

гг.. не нужны, да за 100 мб в деревне вас на руках носить будут если за них еще цена будет адекватна как в городе 10$, а вы говорите.. Все возможно что за пару лет и телевидение и телефон будет актуално но это будет позже, там посмотрим.

ну а насчет моего первого топика. Микротик 2011 у меня есть, свитч например вот такой ES3528M Edge-core ну и пару медиков за 42 бакса. Плюс ко всему у нас уже есть 4.5 км подвесного кабеля, но правда на 8 волокон - будет на последнюю милю )) или может и так куда сгодится. осталось купить еще 5 км кабеля на 24 волокна + примерно стоко ж FTTH для клиента, вот только без стальки, електрики не позволяют. Роботу по прокладке кабеля будем проводть совместно с електриками, чтоб дешевле, они начнут, а там посмотрем )))

[BiWiS]

эзернет это не физическая среда передачи :)

эзернет бывает по меди, волокну и радио.

[Saab95]

пройдет 3-4 года и придется переделывать, менять активку - опять расходы.

В деревне? Не смешите мои тапочки: 3G если оно где-то есть считают за счастье, особенно в деревнях где частная застройка. Я готов показать вам 3,4,5 деревень в сумме на 1000 примерно частных домов куда никто не идет уже лет 10 и пока в ближайшие еще лет 10 точно не собирается. Там 5-10 мегабит будут считать за счастье, если делать его по оптике в дом. Благо цены на оптику у перекупщиков стремятся от фантастических к реальным. Да что деревни, у нас в Нижнем Новгороде частный сектор знаю в одном месте домов на 700 там даже ADSL по воздушке есть не у всех ибо не хватает емкости, а вы говорите более 100 мегабит. А взять город Арзамас Нижегородской области например - там частных домов количество за 5000 перевалит - стройте с песней!



3G от мегафона нормально работает в очень многих местах, если подойти к нему с умом. У меня например есть 3G роутер с вайфаем, использую для удаленного доступа в сеть, так вот он ловит везде и можно получить 1-3 мегабита, порой даже в глухой деревне. Сейчас сотовые очень много нового оборудования понавешали, единственное что все портит - ограничение на объем данных, после которого скорость падает.



Так же у любой оптики есть минус - это столбы, которые могут быть чужими и за них требуют плату, тогда никаких $10 за 100 мегабит не будет.
