Всем привет.

Проблема. Дача в горах. Покрытие сети 3G очень слабенькое. Для того чтобы получить интернет пришлось на мачту из трех дубов стянутых 20 метров и еще на трубе 3 метра поставить самодельный

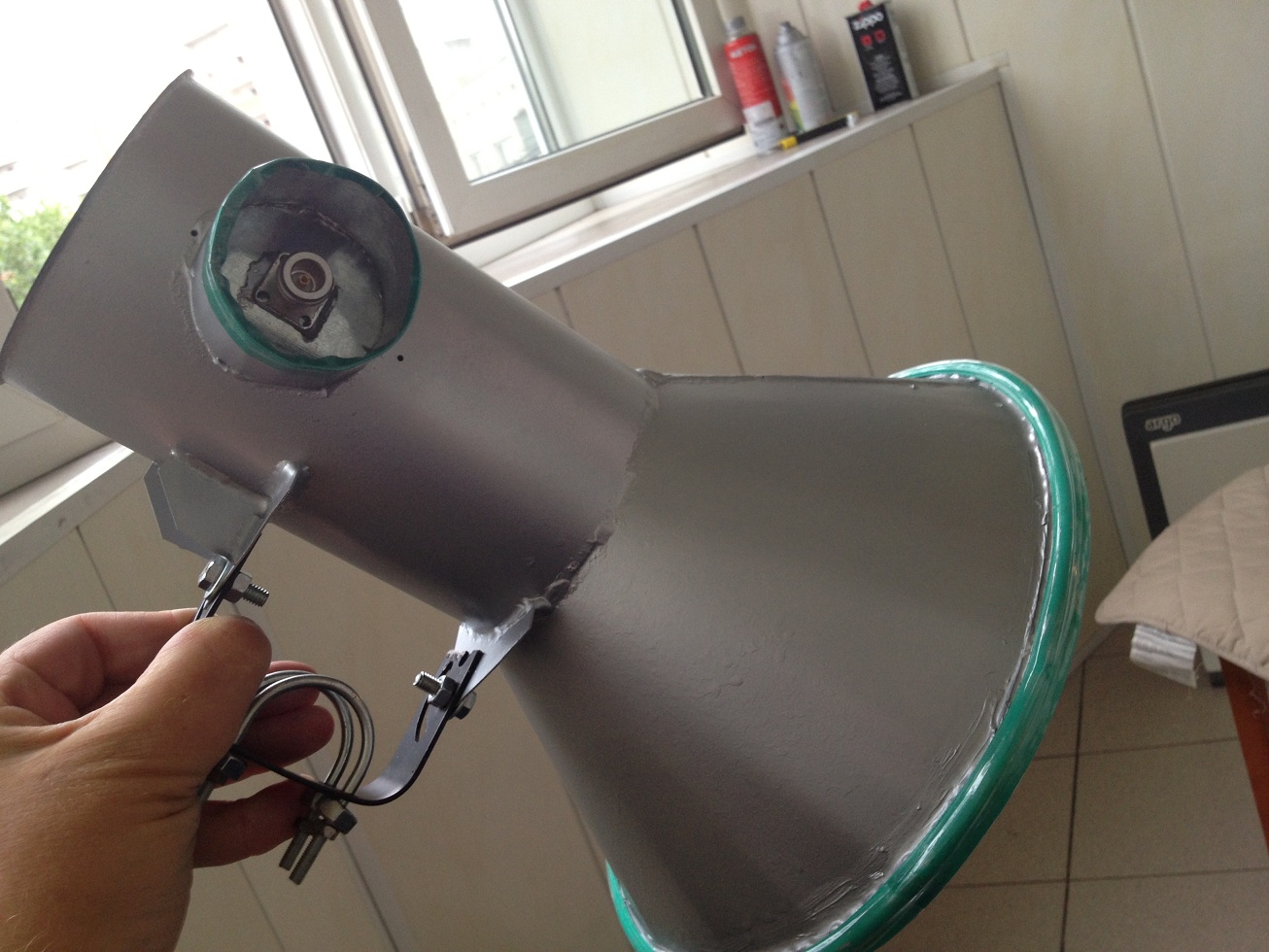

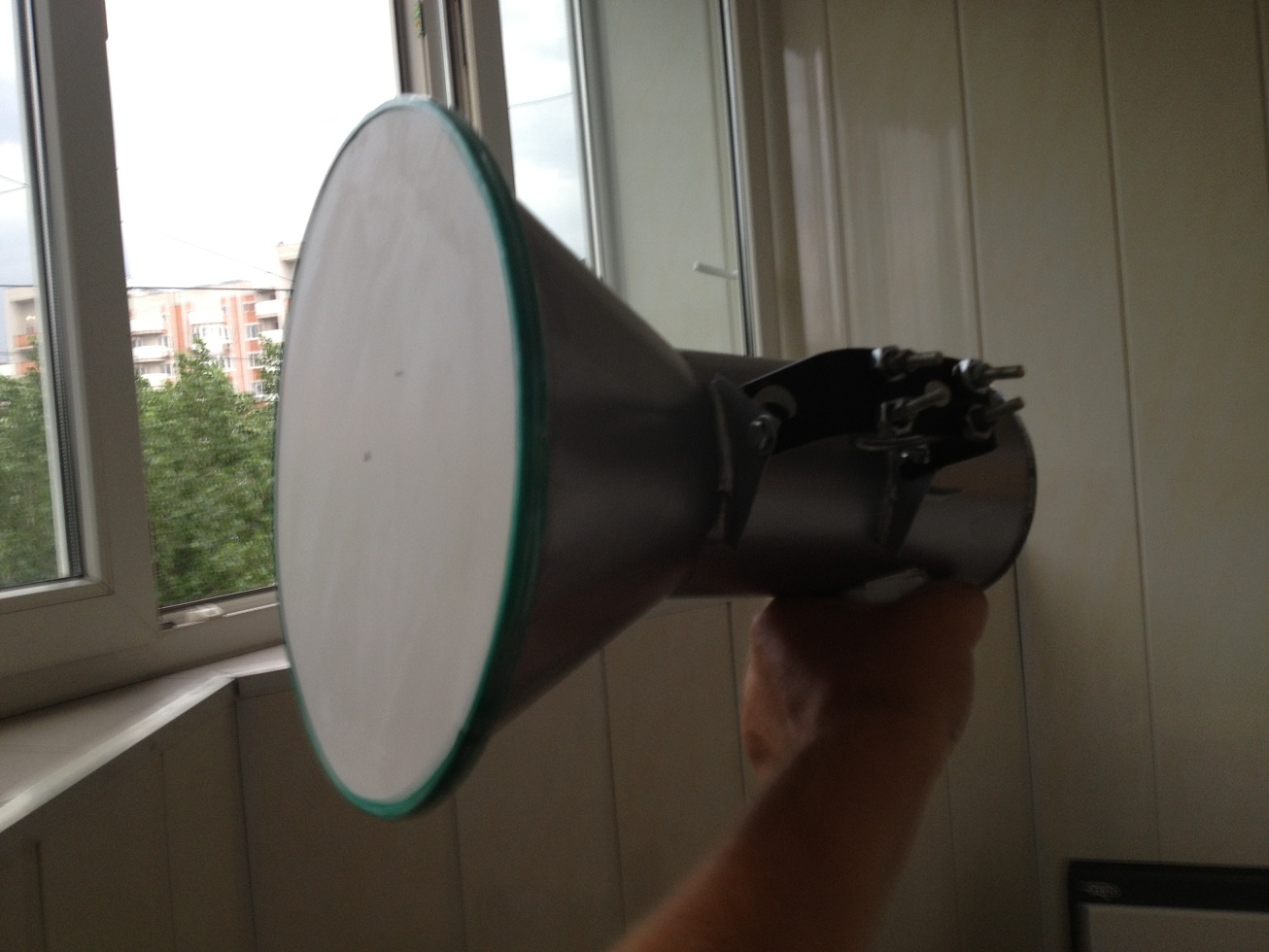

рупор конусный, раскрыв 27 см. По моим прикидкам 16 дби на 2 ггц. КСВ около 1.5 от 1750 до 2200 мгц Далее идет снижение пол-дюймового фидера NK Cable 13 метров (2,2 дб намерил на 2 ггц с разъемами). Почему 13 метров - оставался такой кусок кабеля. Далее модем ЮСБ с хвостиком подпаяным. Модем воткнут в DIR320. Роутер на мачте в коробульке c климат контролем. Далее 70 метров витой пары до дома и точка доступа Wi-Fi. Когда настраивал эту систему и свисток втыкал в ноут сидя на дереве (деревах). Билайн увидел с уровнем -85 дб, но скорости не было 30-40 кбит и пинги очень длинные. Развернул на базу мтс -109 дб, подстроил добился -106 дб, но скорость до 1 мбит днем.

Ночью еле дышит. Очень интересно но если ночью дождь идет, то все все очень бодро работает.

Прямой видимости базы нет, за горкой база, 3.7 км до базы, но база сама по себе дохлая в 3G, по земле 3G на телефоне работает 700-800 метров от база и все, по калькулятору смотрел http://www.ubnt.com/airlink/ нужно еще поднимать мою антенну на 15 метров, но это не реально.

Вопрос. Есть ли модемы 3G на витухе и с питанием PoE. Тогда бы можно было уйти от фидера по вч, поставить параболу решетку и облучатель нормальный сделать.

В моей конфигурации, наверх мне роутер не запереть, а на USB шнурке модемы с DIR320 не дружат. Дружат но не долго.

Изменено 29 июня, 2013 пользователем Bausen

[Saab95]

Вопрос. Есть ли модемы 3G на витухе и с питанием PoE. Тогда бы можно было уйти от фидера по вч, поставить параболу решетку и облучатель нормальный сделать.



Есть Mikrotik RB750U-2HnD. Втыкаете в него модем, подаете питание по витухе снизу через 1 порт и все работает без проблем. Заодно и вайфай раздадите по округе.

[zubastik3650]

Mikrotik RouterBOARD 411U - в него можно и модем и 3G карту вставить. Ставить надо около антенны и если без нее приема не будет, тогда пигтейлом антенну подключить. + менше потерь на кабеле будет. В простом варианте некоторые их ставят внутри контейнера о микроволновки, или в пластиковом боксе с гермовводами.

[adnull]

TP-link MR3020 можно попробовать. У него есть rj-45 порт и usb-порт для 3g модема.

[Bausen]

Решения которые вы предлагаете ничем не отличаются от того что у меня сейчас работает. У DIR320 есть 4 порта 45 и один ЮСБ. В чем принципиальная разница, того что я собрал от того, что вы предлагаете? Я подтянул 220 вольт к роутеру, но можно было поставить степ даун конвертер с 12-30 вольт до 5 вольт соответственно с повышением тока и питать по той же витухе. Но у меня 220 вольт было там и я не стал заморачиватся с этим.

Вопрос был о 3G модеме с LAN. Это было бы красиво, но мне не попадалось в сети ничего подобного. Поэтому и задал этот вопрос.

По поводу микротиков спасибо, но не вижу ничего принципиально отличного от моей схемы. Я заказал еще удлинители USB через витую пару, но не приехали еще. Можно будет попробовать через них что получится.

Изменено 29 июня, 2013 пользователем Bausen

[fhntv_smart]

Я использовал Option GlobeSurfer III

отличные модемы, работали лучше чем USB свистки и телефоны на штатную антенну.

Но, модемы редкие и дорогие.

[Bausen]

Просмотрел информацию о этом устройстве. Интересная железка, но не для коробки на мачте. Цена явно завышена.

[nimer]

а на USB шнурке модемы с DIR320 не дружат. Дружат но не долго.

Посмотрите направление мысли автора на хабре http://habrahabr.ru/post/184940/ (правда, там CDMA-модем, но в остальной части интересно).

Особенно в части питания usb-порта.

[vizir]

Mini Wireless 3G Wifi/Mifi Router Modem Date Card With Sim Card Slot WCDMA

http://www.aliexpress.com/item/New-Mini-Wireless-3G-Wifi-Mifi-Router-Modem-Date-Card-With-Sim-Card-Slot-WCDMA-150Mbps/935583665.html

Он же, с доставкой HongKong Post, что быстрее

http://www.aliexpress.com/item/NEW-3G-USB-Mobile-Wifi-Mifi-Router-Modem-DataCard-with-sim-card-slot-150M-3G-Hotspot/1015798783.html

[Bandit]

Вот как вариант http://forum.ixbt.co...cgi?id=14:55827 питание переделать по РОЕ

А как насчет такого варианта http://connectnet.ru...uct/view/62/134 трасса до 100 метровЦена правда 11.5 деревянных

Чуть по дешевле и длина трассы до 40 метров http://www.blueset.r..._751/item_2810/

Переделка роутера под питание РоЕ http://www.instructa...ter-Conversion/

Еще дешевле http://wimaxstore.ru/catalog/prod/510/18960/ 8.3 деревянных

Ищи вариантов море. Задавал поиск Антенна с 3G + PoE и 3G антенна со встроенным модемом

Изменено 29 июня, 2013 пользователем Bandit

[Bausenn]

а на USB шнурке модемы с DIR320 не дружат. Дружат но не долго.

Посмотрите направление мысли автора на хабре http://habrahabr.ru/post/184940/ (правда, там CDMA-модем, но в остальной части интересно).

Особенно в части питания usb-порта.

Не знал про "штык" в виде лимита на 3 сообщения в день для новичков. Прошу прощения за логическое продолжение своего ника.

В тему ЮСБ и ДИР320. Автор той статьи что вы указали провозился 41 день. Очень терпеливый парень.

Но он так и не решил проблему ЮСБ модема на удлинителе ЮСБ. Питание ЮСБ порта на дир320 сделанно очень просто. предохранитель,емкость 2 штуки(электролит и керамика) и дроселечек на +5 вольт. Есть еще контроль напряжения на порту. Если не будет +5 вольт шинны данных не работают по ЮСБ.

Я сделал удлинитель 5 метров ЮСБ, который работает с этим роутером. Самое интересное что обычный качественный ЮСБ шнурок с ноутбуком и свистком работает нормально и не глючит. Но с роутером не тут то было. Виснет постоянно. Порт видно не самый. Может уровни не те. Я поступил проще. Отдельное питание 5 вольт на свисток. +5 вольт с роутера через ЮСБ шнурок не подключайте вообще. На дальнем конце от роутера подключите +5 вольт (ну и землю то же) и емкостей поставте 10 000 uf. Желательно тантал и шунтируйте полипропиленом 5-20 мкф. Сама надежность и работает стабильно. Но в моем варианте 5 метров не решение проблемы.



Mini Wireless 3G Wifi/Mifi Router Modem Date Card With Sim Card Slot WCDMA

http://www.aliexpres.../935583665.html

Он же, с доставкой HongKong Post, что быстрее

http://www.aliexpres...1015798783.html



Забыл сказать, что я боюсь СТРАШШШНОГО китая. Пусть там у себя для своих торгуют.



далее

Вот как вариант http://forum.ixbt.co...cgi?id=14:55827 питание переделать по РОЕ

А как насчет такого варианта http://connectnet.ru...uct/view/62/134 ????))) Цена правда 11.5 деревянных



Первый вариант тот же ДИР320 вид сбоку.

Второй вариант - с ценой напутали что то.

Если бы не цена то вывести разьемчик N и нормальную антенну прикрутить. Было бы то что нужно.

Но с такой ценой - ближе к двухстороннему спутниковому иннету получается :)

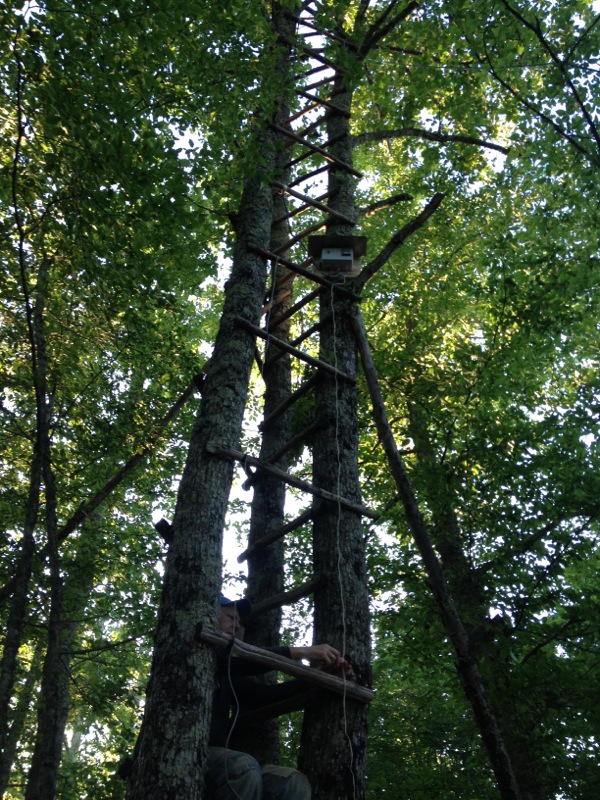

Кстати как вам моя мачта из дубов? 20 метров получилось

Две недели забивал гвозди 200 мм кувалдой ( молотком не забить в дуб)

Бицепцы были как у Шварцнегера.

Только увидел эту ссылку. Переделка роутера под питание РоЕ http://www.instructa...ter-Conversion/

Парень просто подошел к этому вопросу. Но достаточной длинны линии для питания не получить в этом случае.

Все упадет на тоненьких проводах витой пары.

Тут нужно, как я писал выше, во такое устройство внедрить между БП и роутером:http://www.ebay.com/itm/DC-DC-Buck-Converter-Step-Down-Module-LM2596-Power-Supply-Output-1-23V-30V-T8-/171062846014?pt=LH_DefaultDomain_0&hash=item27d423e23e

И подать вольт 30-35 с БП. Ток уменьшится во столько раз во сколько будет разница между тем что подаете и то что получаете, по напряжению. Вот в этом случае думаю можно линию сделать очень длинной.

Можно посчитать длину возможную, нужно взять тестер и померять сопротивление витой пары.

Изменено 29 июня, 2013 пользователем Bausenn

[Saab95]

Две недели забивал гвозди 200 мм кувалдой ( молотком не забить в дуб)

Бицепцы были как у Шварцнегера.



Надо было воспользоваться шуруповертом или хомутами.А на ступеньки пластиковые трубы от водопровода, они крепкие и не гниют.

[Bausenn]

Две недели забивал гвозди 200 мм кувалдой ( молотком не забить в дуб)

Бицепцы были как у Шварцнегера.



Надо было воспользоваться шуруповертом или хомутами.А на ступеньки пластиковые трубы от водопровода, они крепкие и не гниют.

Вы наверное слабо представляете о чем говорите. Шуруп который выдержит - это шуруп по бетону 8 мм. Цена шурупов будет очень ощутима.

А гвозди стоят недорого и после того как подржавят в дереве их не вытянуть. Кстати мне рассказали, что еще в старину когда химией не пользовались всякой, если дерево начинало болеть и сохнуть в него забивали гвозди. И дерево отпускало. Я мачту делал 3 года назад, опасался что дубы засохнут ну и корни отгниют и тогда это все может свалится, но все нормально, растут, ветки новые пускают.

С моими 120 кг и 2 метрами роста только по пластиковым трубам скакать. У меня на перекладинах граб 70-90 мм в диаметре.

Каждая перекладина прибита 6 штуками гвоздей 200 мм по 3 шт на сторону, для надежности.

Граб не гниет и насекомые его не портят, после того как он высохнет это очень прочное дерево. Очень прочное и твердое.

Ну и граба вокруг очень много лишнего, и бензопила есть.

[nimer]

В тему ЮСБ и ДИР320. Автор той статьи что вы указали провозился 41 день. Очень терпеливый парень.

Вы невнимательно статью просмотрели )

41 день он тестил свою модификацию, а не клепал её.

[Bausenn]

В тему ЮСБ и ДИР320. Автор той статьи что вы указали провозился 41 день. Очень терпеливый парень.

Вы невнимательно статью просмотрели )

41 день он тестил свою модификацию, а не клепал её.

Я не хочу принизить заслуги и разработку аффтора. Ключ на полевом транзисторе... очень смело и свежо )

Я бы ягу сделал на этот диапазон. Элементов так 26. На траверсе 5-6 метров. Это было бы веселей. Глядишь и скорость бы появилась )

Но у меня база Скайлинк ближайшая в Геленджике. До меня 17 км по прямой. Но это не страшно для этого диапазона и модуляции. Горами все закрыто...

[Atman]

Всем привет.

Проблема. Дача в горах. Покрытие сети 3G очень слабенькое. Для того чтобы получить интернет пришлось на мачту из трех дубов стянутых 20 метров и еще на трубе 3 метра поставить самодельный

рупор конусный, раскрыв 27 см. По моим прикидкам 16 дби на 2 ггц. КСВ около 1.5 от 1750 до 2200 мгц Далее идет снижение пол-дюймового фидера NK Cable 13 метров (2,2 дб намерил на 2 ггц с разъемами). Почему 13 метров - оставался такой кусок кабеля. Далее модем ЮСБ с хвостиком подпаяным. Модем воткнут в DIR320. Роутер на мачте в коробульке c климат контролем. Далее 70 метров витой пары до дома и точка доступа Wi-Fi. Когда настраивал эту систему и свисток втыкал в ноут сидя на дереве (деревах). Билайн увидел с уровнем -85 дб, но скорости не было 30-40 кбит и пинги очень длинные. Развернул на базу мтс -109 дб, подстроил добился -106 дб, но скорость до 1 мбит днем.

Ночью еле дышит. Очень интересно но если ночью дождь идет, то все все очень бодро работает.

Прямой видимости базы нет, за горкой база, 3.7 км до базы, но база сама по себе дохлая в 3G, по земле 3G на телефоне работает 700-800 метров от база и все, по калькулятору смотрел http://www.ubnt.com/airlink/ нужно еще поднимать мою антенну на 15 метров, но это не реально.

Вопрос. Есть ли модемы 3G на витухе и с питанием PoE. Тогда бы можно было уйти от фидера по вч, поставить параболу решетку и облучатель нормальный сделать.

В моей конфигурации, наверх мне роутер не запереть, а на USB шнурке модемы с DIR320 не дружат. Дружат но не долго.



Если сигнал совсем слабый, то вам модем ничем не поможет, вам надо мини писи карту, и роутер на базе микротик, в нем есть слот мини писи, прицепить пигтейл, и метровым куском кабеля нужно соединить антенну с 3g роутером.

Типа так http://it-devices.blogspot.com/2012/08/3g-routera-sr-100_1.html

[Bausennn]

Всем привет.

Проблема. Дача в горах. Покрытие сети 3G очень слабенькое. Для того чтобы получить интернет пришлось на мачту из трех дубов стянутых 20 метров и еще на трубе 3 метра поставить самодельный

рупор конусный, раскрыв 27 см. По моим прикидкам 16 дби на 2 ггц. КСВ около 1.5 от 1750 до 2200 мгц Далее идет снижение пол-дюймового фидера NK Cable 13 метров (2,2 дб намерил на 2 ггц с разъемами). Почему 13 метров - оставался такой кусок кабеля. Далее модем ЮСБ с хвостиком подпаяным. Модем воткнут в DIR320. Роутер на мачте в коробульке c климат контролем. Далее 70 метров витой пары до дома и точка доступа Wi-Fi. Когда настраивал эту систему и свисток втыкал в ноут сидя на дереве (деревах). Билайн увидел с уровнем -85 дб, но скорости не было 30-40 кбит и пинги очень длинные. Развернул на базу мтс -109 дб, подстроил добился -106 дб, но скорость до 1 мбит днем.

Ночью еле дышит. Очень интересно но если ночью дождь идет, то все все очень бодро работает.

Прямой видимости базы нет, за горкой база, 3.7 км до базы, но база сама по себе дохлая в 3G, по земле 3G на телефоне работает 700-800 метров от база и все, по калькулятору смотрел http://www.ubnt.com/airlink/ нужно еще поднимать мою антенну на 15 метров, но это не реально.

Вопрос. Есть ли модемы 3G на витухе и с питанием PoE. Тогда бы можно было уйти от фидера по вч, поставить параболу решетку и облучатель нормальный сделать.

В моей конфигурации, наверх мне роутер не запереть, а на USB шнурке модемы с DIR320 не дружат. Дружат но не долго.



Если сигнал совсем слабый, то вам модем ничем не поможет, вам надо мини писи карту, и роутер на базе микротик, в нем есть слот мини писи, прицепить пигтейл, и метровым куском кабеля нужно соединить антенну с 3g роутером.

Типа так http://it-devices.blogspot.com/2012/08/3g-routera-sr-100_1.html



Спасибо. Интересное предложение. PCI веселей будет.

Я не очень силен в этих решениях и даже не знал что бывают такие карты.

Подскажите где можно почитать о этих картах и о материнках.

Желательно не очень дорогих.

[f.tagir]

Всем привет.

Проблема. Дача в горах. Покрытие сети 3G очень слабенькое. Для того чтобы получить интернет пришлось на мачту из трех дубов стянутых 20 метров и еще на трубе 3 метра поставить самодельный

рупор конусный, раскрыв 27 см. По моим прикидкам 16 дби на 2 ггц. КСВ около 1.5 от 1750 до 2200 мгц Далее идет снижение пол-дюймового фидера NK Cable 13 метров (2,2 дб намерил на 2 ггц с разъемами). Почему 13 метров - оставался такой кусок кабеля. Далее модем ЮСБ с хвостиком подпаяным. Модем воткнут в DIR320. Роутер на мачте в коробульке c климат контролем. Далее 70 метров витой пары до дома и точка доступа Wi-Fi. Когда настраивал эту систему и свисток втыкал в ноут сидя на дереве (деревах). Билайн увидел с уровнем -85 дб, но скорости не было 30-40 кбит и пинги очень длинные. Развернул на базу мтс -109 дб, подстроил добился -106 дб, но скорость до 1 мбит днем.

Ночью еле дышит. Очень интересно но если ночью дождь идет, то все все очень бодро работает.

Прямой видимости базы нет, за горкой база, 3.7 км до базы, но база сама по себе дохлая в 3G, по земле 3G на телефоне работает 700-800 метров от база и все, по калькулятору смотрел http://www.ubnt.com/airlink/ нужно еще поднимать мою антенну на 15 метров, но это не реально.

Вопрос. Есть ли модемы 3G на витухе и с питанием PoE. Тогда бы можно было уйти от фидера по вч, поставить параболу решетку и облучатель нормальный сделать.

В моей конфигурации, наверх мне роутер не запереть, а на USB шнурке модемы с DIR320 не дружат. Дружат но не долго.



Если сигнал совсем слабый, то вам модем ничем не поможет, вам надо мини писи карту, и роутер на базе микротик, в нем есть слот мини писи, прицепить пигтейл, и метровым куском кабеля нужно соединить антенну с 3g роутером.

Типа так http://it-devices.blogspot.com/2012/08/3g-routera-sr-100_1.html



Спасибо. Интересное предложение. PCI веселей будет.

Я не очень силен в этих решениях и даже не знал что бывают такие карты.

Подскажите где можно почитать о этих картах и о материнках.

Желательно не очень дорогих.



Бюджет какой?

[vIv]

Похоже, модему просто не хватает питания на длинном шнурке. Не проще купить USB-хаб с внешним питанием и повесить хаб с воткнутым модемом наверху, а туда с USB-кабелем подтянуть ещё кабель 5В питания для хаба? Должно получиться и дешевле, и надёжнее.



http://dx.com/p/millionwell-01-0290-usb-2-0-male-to-female-data-extender-cable-w-signal-amplifier-purple-10m-219244

[yKpon]

http://www.ebay.com/itm/Mini-3G-Wifi-Hotspot-IEEE-802-11b-g-n-150Mbps-Portable-USB-Wireless-Router-E0Xc-/400438411160?pt=LH_DefaultDomain_15&hash=item5d3bfd3f98

[Bausen]

Всем привет.

Проблема. Дача в горах. Покрытие сети 3G очень слабенькое. Для того чтобы получить интернет пришлось на мачту из трех дубов стянутых 20 метров и еще на трубе 3 метра поставить самодельный

рупор конусный, раскрыв 27 см. По моим прикидкам 16 дби на 2 ггц. КСВ около 1.5 от 1750 до 2200 мгц Далее идет снижение пол-дюймового фидера NK Cable 13 метров (2,2 дб намерил на 2 ггц с разъемами). Почему 13 метров - оставался такой кусок кабеля. Далее модем ЮСБ с хвостиком подпаяным. Модем воткнут в DIR320. Роутер на мачте в коробульке c климат контролем. Далее 70 метров витой пары до дома и точка доступа Wi-Fi. Когда настраивал эту систему и свисток втыкал в ноут сидя на дереве (деревах). Билайн увидел с уровнем -85 дб, но скорости не было 30-40 кбит и пинги очень длинные. Развернул на базу мтс -109 дб, подстроил добился -106 дб, но скорость до 1 мбит днем.

Ночью еле дышит. Очень интересно но если ночью дождь идет, то все все очень бодро работает.

Прямой видимости базы нет, за горкой база, 3.7 км до базы, но база сама по себе дохлая в 3G, по земле 3G на телефоне работает 700-800 метров от база и все, по калькулятору смотрел http://www.ubnt.com/airlink/ нужно еще поднимать мою антенну на 15 метров, но это не реально.

Вопрос. Есть ли модемы 3G на витухе и с питанием PoE. Тогда бы можно было уйти от фидера по вч, поставить параболу решетку и облучатель нормальный сделать.

В моей конфигурации, наверх мне роутер не запереть, а на USB шнурке модемы с DIR320 не дружат. Дружат но не долго.



Если сигнал совсем слабый, то вам модем ничем не поможет, вам надо мини писи карту, и роутер на базе микротик, в нем есть слот мини писи, прицепить пигтейл, и метровым куском кабеля нужно соединить антенну с 3g роутером.

Типа так http://it-devices.blogspot.com/2012/08/3g-routera-sr-100_1.html



Спасибо. Интересное предложение. PCI веселей будет.

Я не очень силен в этих решениях и даже не знал что бывают такие карты.

Подскажите где можно почитать о этих картах и о материнках.

Желательно не очень дорогих.



Бюджет какой?

А что будет зависеть от бюджета?



Похоже, модему просто не хватает питания на длинном шнурке. Не проще купить USB-хаб с внешним питанием и повесить хаб с воткнутым модемом наверху, а туда с USB-кабелем подтянуть ещё кабель 5В питания для хаба? Должно получиться и дешевле, и надёжнее.



http://dx.com/p/mill...rple-10m-219244



Не совсем понял в каком случае не хватает напряжения?



http://www.ebay.com/...=item5d3bfd3f98



Интересная ссылка. Спасибо. Нужно почитать внимательней. Не разбирался еще, но не понял, если юсб с одной стороны и лан с другой то как система поймет что свисток на той стороне? Или же в этой штуке процессор стоит который поднимает модем?

[Sonne]

Antenna BOX14 DB + Mikrotik RB411 + PCI карту Sierra Wireless MC8705

http://www.m2mconnectivity.com.au/sites/default/files/brochures/Sierra_Wireless_AirPrime_MC_Series_Intelligent_Embedded_Modules.pdf



Работают такие коробочки сотнями штук. Можно еще MC8792, но он хуже за те же деньги.



Антенну больше 15 Дб нах не надо.

[Bausen]

На ебее нашел модем http://www.ebay.com/itm/251239186105

Цена приемлема. Мне не понятно, будет ли данное устройство работать с 411 платой( та которая со слотом под сим), ибо продавец пишет про биос.

И можно ли будет ее перепрошить в случае необходимости?

И по плате 411 вопрос. Нет ли что нибудь подешевле под эту затею?

[Sonne]

Подешевле только варианты с USB. Придется искать правильный модем с разъемом для антенны, дорогие переходники и все это будет ненадежно.

[Bausen]

Я очень быстро подпаиваю кабель (хвостик) 50 ом с мамой SMS к любому модему. Ничего дорогого и очень надежно.
