прокладка и расчет трассы

[belokuriha]

Добрый день , господа подскажите стоит ли верить расчетам этих калькуляторов или же нет?



координаты :



точка А:



Широта: 52°5?13.84?N (52.087178)

Долгота: 84°54?44.32?E (84.91231) По карте Яндекс



точка Б:



Широта: 51°59′47.85″N (51.996625)

Долгота: 85°1′5.84″E (85.01829)

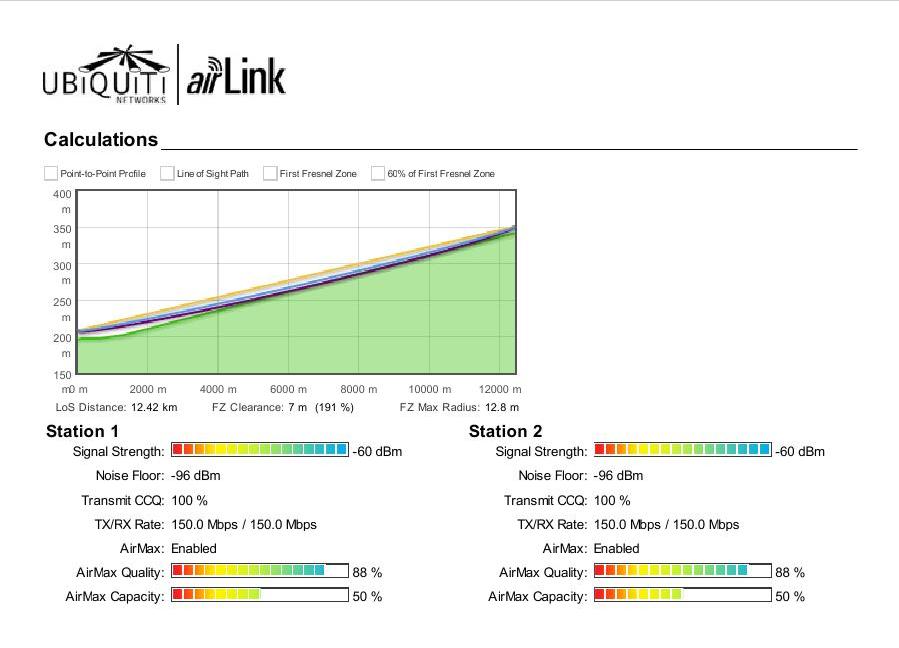

картинку прикрепил с расчетами аирлинком от УБНТ , высота подвеса с обоих сторон по 14м



из точки Б: с высоты 7 метров точку А: невидно , с точки А: точку Б: не смотрел ..



из оборудования есть Bullet 2 , PowerStation 2 EXT , 2 оффсетные антены с головками - примерное усиление 24-27дБ , MMDS решетка 24дБ ..



Собствено вот так.



Расчеты по рисунку делались на AirGrid M2-20

Edited June 20, 2013 by belokuriha

[XerxeS]

На первый взгляд все должно завестись, только какие-то слишком оптимистичные RX/TX там указаны, ну да у них всегда так. Но это касаемо рисунка.



А вот то, что между точками нет визуальной прямой видимости, нехорошо. Что именно мешает увидеть вторую точку? Деревья? Если да, то с ними ситуация неоднозначная, хз почему, но иной раз лучше работает канал, где чать ЗФ перекрыта зданием, чем если в такой же ситуации она перекрыта деревьями.





[belokuriha]

разность высот , а между ними небольная горка (возвышеность) в поле ..

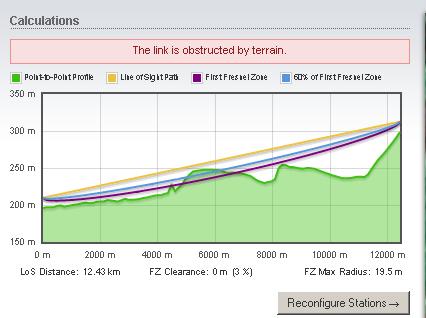

Вот еще раз просчитал , уже такая картина , не пойму что у них с картами

Edited June 20, 2013 by belokuriha

[p9160ff]

тут есть о чем подумать.

[XerxeS]

Поднимать мачты на 9м с каждой стороны минимум. ЗФ перекрыты препятствием на 97% по расчетам.

[belokuriha]

т.е мачты должны быть по 23 метра? , вот еще точка



точка А:



Широта: 52°5?13.84?N (52.087178)

Долгота: 84°54?44.32?E (84.91231) По карте Яндекс



точка Б:



Широта: 51°59?9.78?N (51.986051)

Долгота: 84°59?34.11?E (84.992808)

[fhntv_smart]

Вот еще раз просчитал , уже такая картина , не пойму что у них с картами

У аирлинка есть такая прикол, что он не всегда правильно подтягивает профиль.

Если линия слишком ровная как на первом рисунке, нужно одну из станций подвигать туда-сюда чуть-чуть пока не будет нормальной линии как на втором рисунке.



Проверяйте в radioMobile.

Имхо, самя точная программа.

[belokuriha]

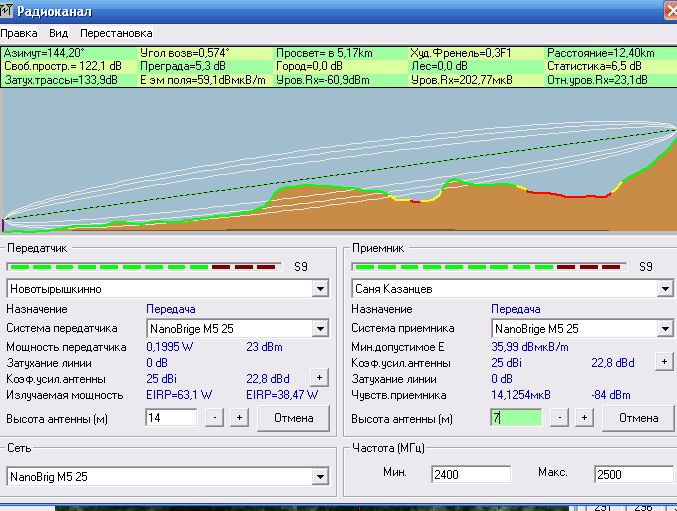

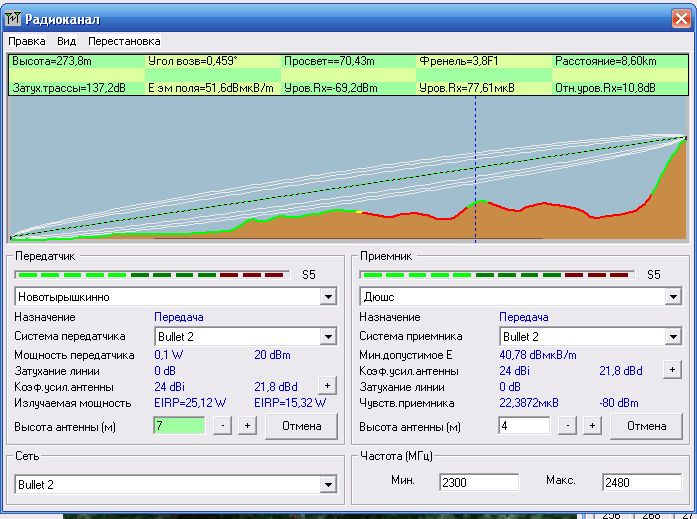

Вот посчитал в радиомобайл



Но учитывает ли она растительность?

[fhntv_smart]

Чтобы радиомобайл считал растительность, ему нужно land-cover подсунуть. Но точность там 1км, толку не много.

Смотрите, центральную часть, где минимальный просвет. Нажмите мышкой, на карте будет видно точку.

Вот и думайте, какой высоты там деревья.

[belokuriha]

Нажал , и не чего не открывается..

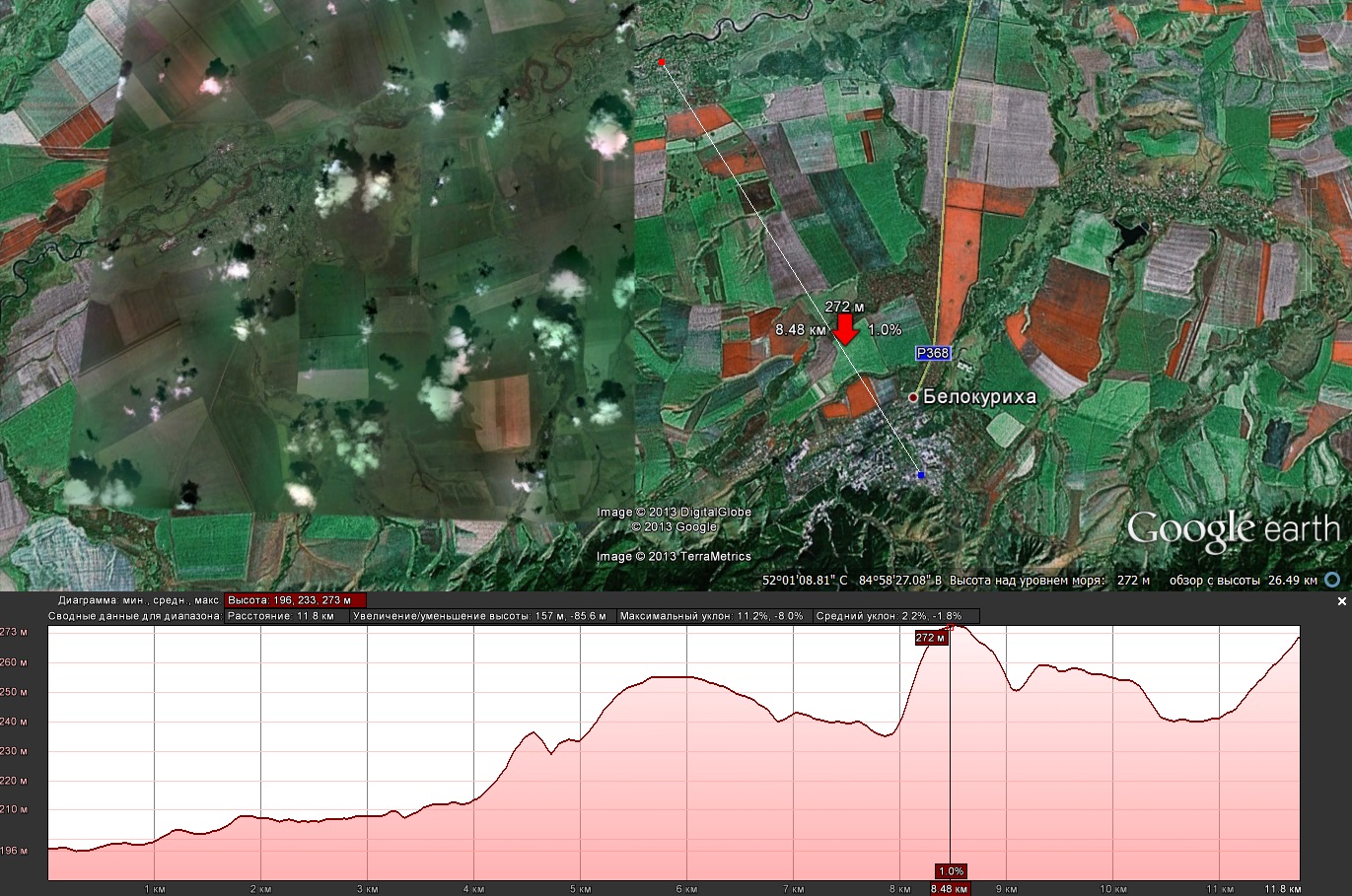

Вот карта моей местности может кто поможет...

[fhntv_smart]

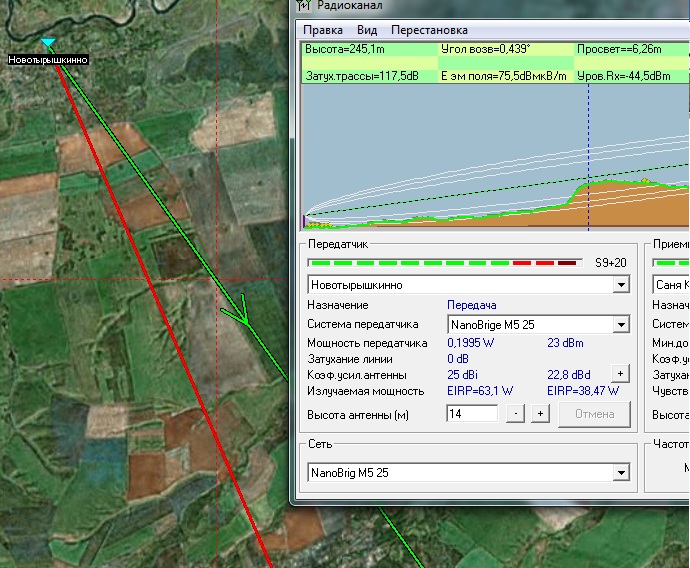

Вот примерно так. В минимальном просвете поля. Линк имеет высокий шанс заработать нормально.

Можно сьездить на перекрестие посмотреть. Если по границе поля нет посадки, то вообще хорошо. Если есть посадка, то хуже.

[belokuriha]

fhntv_smart А какую вы выбрали высоту с обоих концов?

В поле ростет пшеница и другая растительность , по сему не получиться там не чего сделать ..

[fhntv_smart]

fhntv_smart А какую вы выбрали высоту с обоих концов?

Такая-же как и на вашем.



Я просто показываю, что нажимая на точку на профиле трассы перекрестие показывает на снимке эту точку.

Поля-пшеница это хорошо.

-65 сигнал рассчетный,

Даже если -70..-75 будет, линк заведется. А дальше, можно будет менять антенны, экспериментировать с железом.

[belokuriha]

Буду пробывать ..

[zhenya`]

а подскажите линк на такие калькуляторы?

[XerxeS]

Вот , вот , вот и D-Link'овский еще.



Вы же об этом спрашивали?





[zhenya`]

Да, большое спасибо.
