нужна функциональная схема

[matvey]

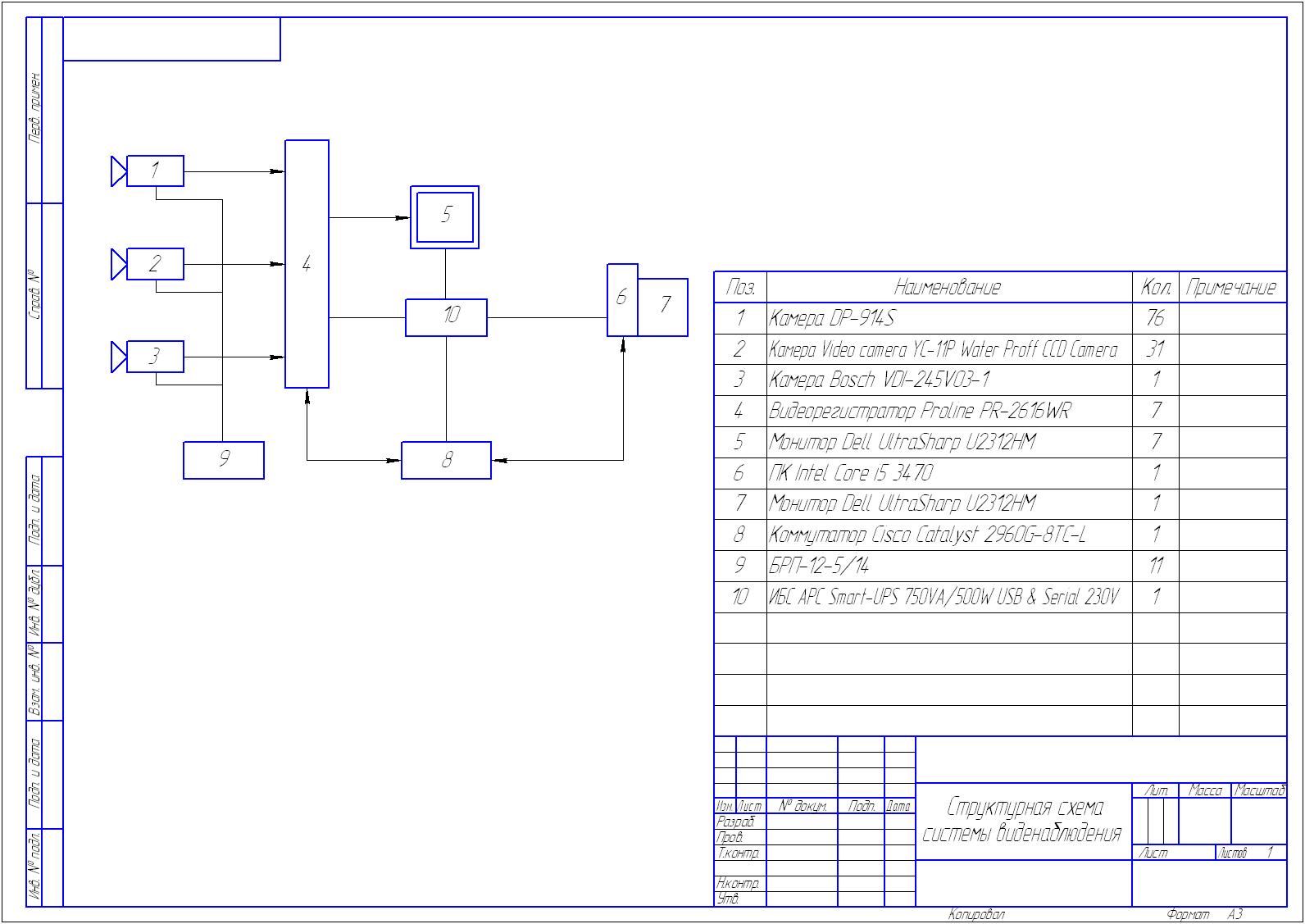

помогите составить функциональную схему системы видеонаблюдения с указанием какие сигналы идут, и по каким разъёмам соединяется оборудование

главная трудность это с сигналами передаваемые от устройства к устройству и схемой процессов внутри камеры и видеорегистратора, какие операции выполняются с сигналом

Edited June 5, 2013 by matvey

[p9160ff]

Вы хотите посадить на 1 ИБП мощностью 500Вт :

8 - мониторов,

7 - видеорегистраторов

1 - коммутатор

1 - ПК



многовато будет ))



а если по делу: уверенны в схеме ? я бы ее поменял.

Я имею ввиду количество регистраторов, есть ведь модели на 16/32 камеры.
